【導讀】今天我們來說說製冷系統的三個調節閥，如下圖所示，它們分別是：蒸發壓力調節閥，冷凝壓力調節閥，吸氣壓力調節閥。它們能優化製冷系統的性能，在製冷系統中這些閥件是有很大的意義。下面我們一個個來說。

圖1（蒸發/冷凝/吸氣壓力調節閥在製冷系統上位置）

一、蒸發壓力調節閥

蒸發壓力調節閥別名：角閥、背壓閥（下圖）。安裝在蒸發器後的吸入管路中，用於調節包含一個或多個蒸發器，保持不同的最低蒸發壓力。蒸發壓力調節閥在冷凍冷藏系統用的多，尤其是並聯制冷機組和一機多溫冷庫上。

圖2（蒸發壓力調節閥）

我們都知道，製冷系統中被冷卻對象溫度如果需要維持在指定溫度，就要有較恆定的蒸發溫度，而蒸發溫度調節是通過蒸發壓力調節來實現的。當負荷變動時，膨脹閥供液量改變，會引起蒸發壓力波動，採用在蒸發器出口處安裝蒸發壓力調節閥的方法維持蒸發壓力穩定。來我們看個動圖，注意看圖中紅色圈圈，那個就是蒸發壓力調節閥的位置。

圖3（蒸發壓力調節閥安裝位置）

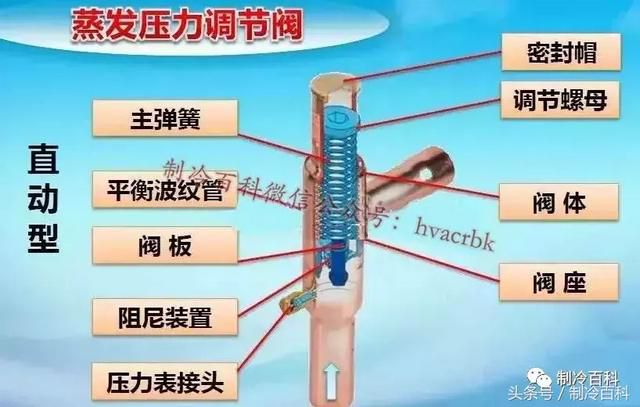

蒸發壓力調節閥出口端的壓力變化不會影響開合度，因為壓力調節器配有一個均衡波紋管，蒸發壓力調節器有一個壓力表接口，用於設定所需的蒸發壓力，如下圖：

當冷負荷減少、或者因冷凝壓力降低而使壓縮機製冷能力上升時，由於壓縮機製冷能力過剩，必然使蒸發壓力下降。安裝蒸發壓力調節閥，該閥門自動關閉，壓縮機的吸氣壓力既使下降，也能維持蒸發壓力在設定值。直到蒸發壓力重新升到設定壓力之上，閥門才再次開啟。

蒸發壓力調節閥的作用主要可以歸納為以下三點：

二、冷凝壓力調節閥

冷凝壓力調節閥一般安裝在冷凝器的冷卻水管路上，根據冷凝壓力的變化來調節冷卻水的流量。它是通過直接感應製冷劑循環的壓力改變而調節閥門開啟度，以便讓足夠的冷卻水流過，從而節省冷卻水。在環境溫度變化劇烈的地區，該系統可以解決許多冷凝器控制問題，因為它能抑制壓力變化，從而防止問題產生。

當製冷系統的冷凝壓力升高時，冷凝壓力閥門會自動開大，使較多的冷卻水進入冷凝器，加快製冷劑冷凝的速度；反之，當冷凝壓力下降時，冷凝壓力閥門會自動關小，使進入冷凝器的冷卻水量減少，從而，使冷凝壓力保持在一定的範圍內。

圖5（冷凝壓力調節閥的結構，右側是壓差閥）

冷凝壓力調節閥可以和壓差閥一起使用，我們先看下圖壓差閥的動圖原理。如下圖所示：在內部彈簧力作用下，壓差閥在壓差達到1.4 bar 時開始打開，達到3bar時完全打開。閥門的壓差越大，其開合度也越大。

圖6（壓差閥內部結構動圖）

壓差閥通常用在排氣管路與儲液器之間的熱氣管路中，目的是將儲液器壓力維持在一定水平。如下如圖所示：

圖7（工作原理圖）

三、吸氣壓力調節閥

吸氣壓力調節閥別名：曲軸箱壓力調節閥，安裝在壓縮機吸氣管上面，如圖1所示。 吸氣壓力調節閥是設置在蒸發器出口和壓縮機進口之間的自動閥。

圖8（吸氣壓力調節閥）

吸氣壓力調節閥有直動式和導閥與主閥組合式。它調節的目的是為了避免壓縮機在高吸氣壓力下運行，它根據出口壓力來調節蒸氣流量，以免壓縮機進口的吸入壓力超過規定的值，用於防止驅動壓縮機的電動機過載的產品。
