之前分享的編織藤的建模方法，不知道大家都學會了嗎？這次咱們繼續做這一套包子和蒸籠的模型。

會做編織條之後，咱們就可以開始做蒸籠上的這個編織曲面了，有沒有想到用什麼方法來做呢？

建模過程：

1、首先打開上次繪製好的編織條模型，還沒看過的可以點擊這裡先看看——UG/NX 蒸籠上的編織藤交錯花紋，教你輕鬆繪製出來

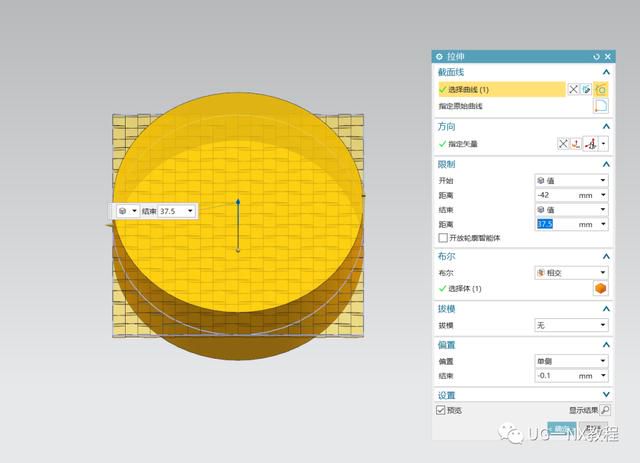

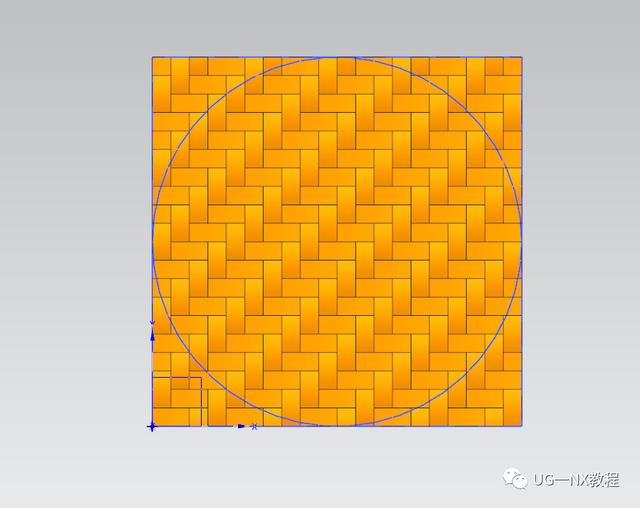

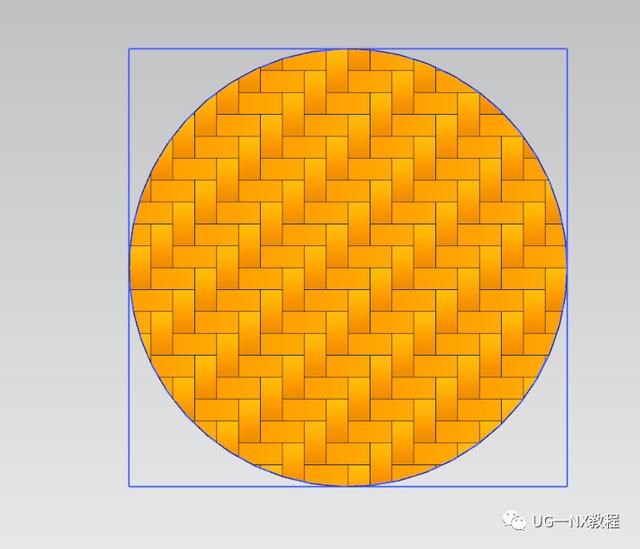

我們先做一個草圖，繪製一個內切圓並進行拉伸求交。

2、接下來先利用這個圓生成一個平面。

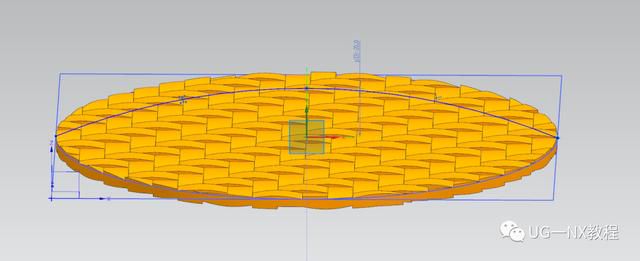

3、新建一個草圖，端點落在圓上然後繪製一段圓弧

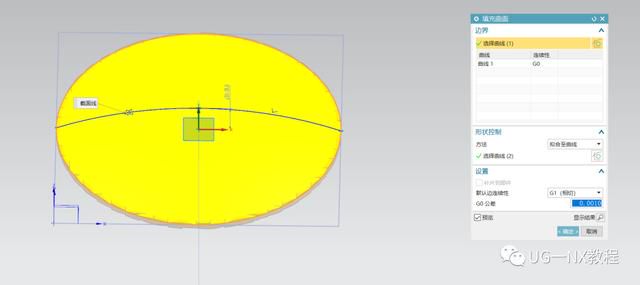

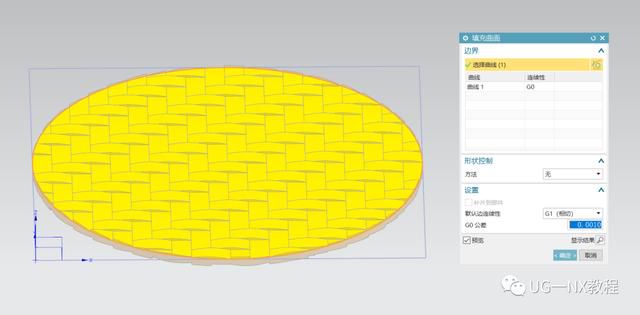

4、利用這個草圖圓弧做填充曲面的擬合線，做一個有弧度的曲面出來

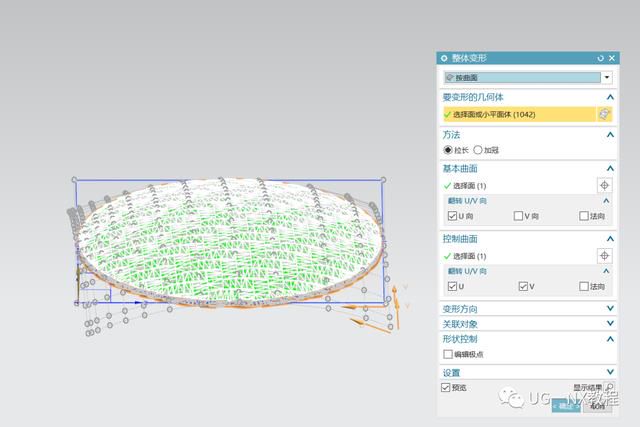

5、完成以上的兩個面之後，接下來就能利用面來對進行模型實體進行整體變形了

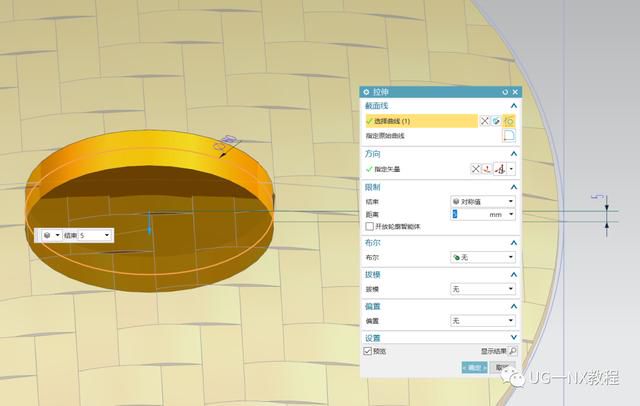

6、別忘了蒸籠上的那個小把手，繼續繪製一個草圖，畫個圓並進行拉伸

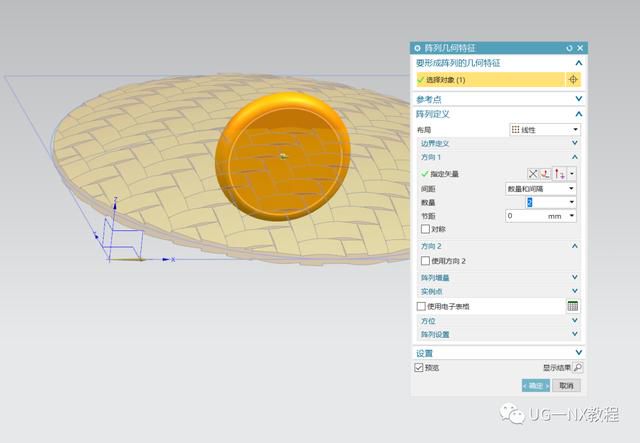

7、用面倒圓倒個全圓角，然後利用陣列幾何特徵這個命令，在原地「複製」一個

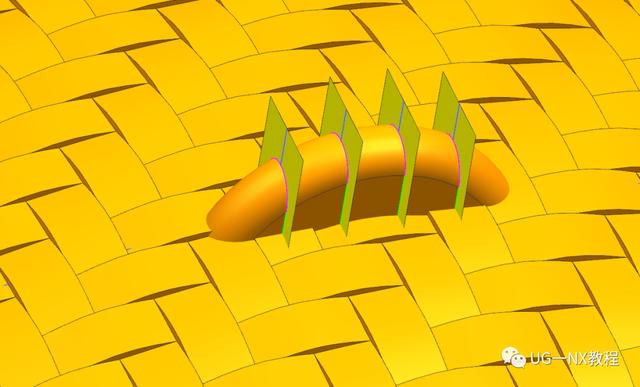

接下來就是增加細節了，繪製直線後拉伸成片體，做片體和圓盤的相交曲線

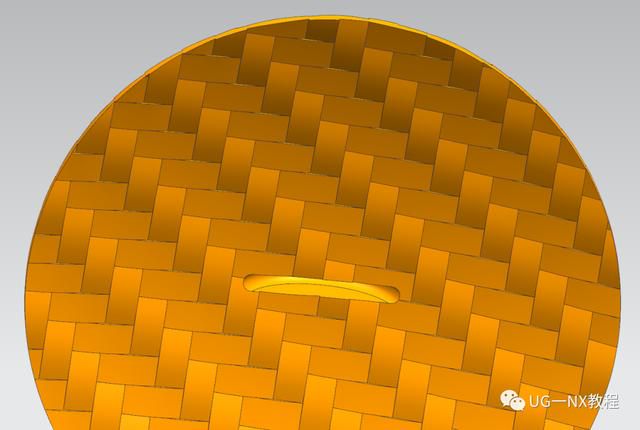

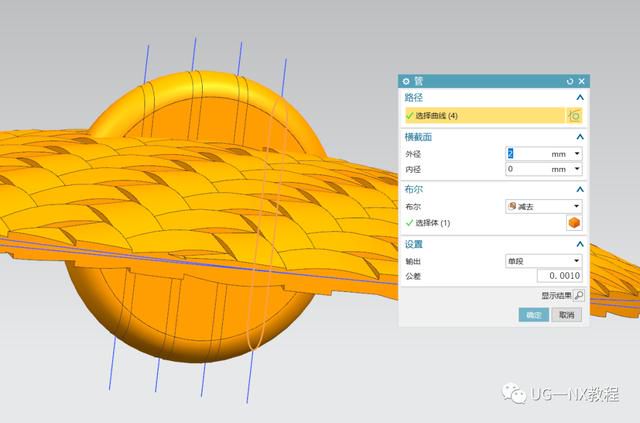

8、選擇曲線，做一個管道並且和圓盤求差（此處因為有個陣列出的複製體在，所以看起來有點不一樣）

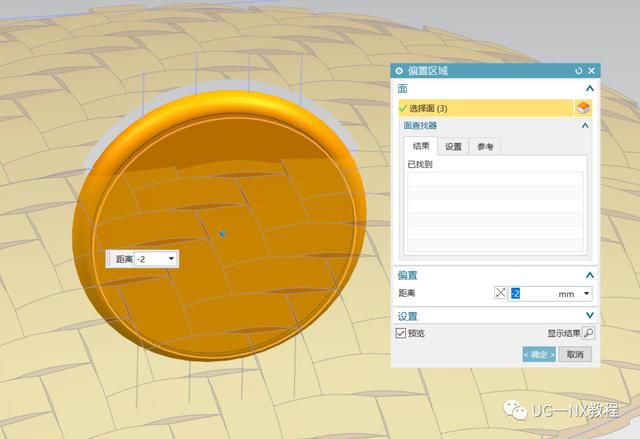

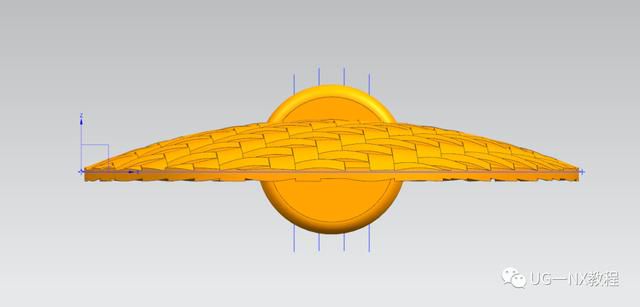

9、把之前陣列出的實體縮小一下，偏置一個2mm

將大一點拉伸的圓盤與編織條進行求和（記住求點的時候要消除一下下半部分啊），再點擊偏置縮小後的陣列複製體進行求差處理，這樣內部的壁就是一個光滑的面啦。

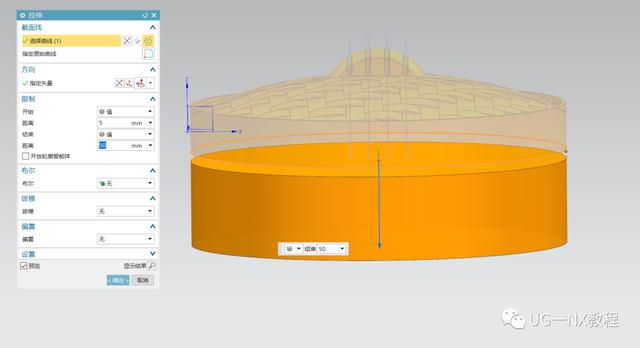

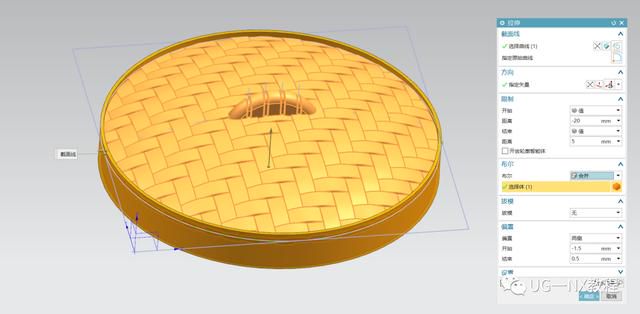

10、做完最難的曲面編織面之後，接下來的都是簡單的拉伸了，直接拉伸做出蒸籠壁

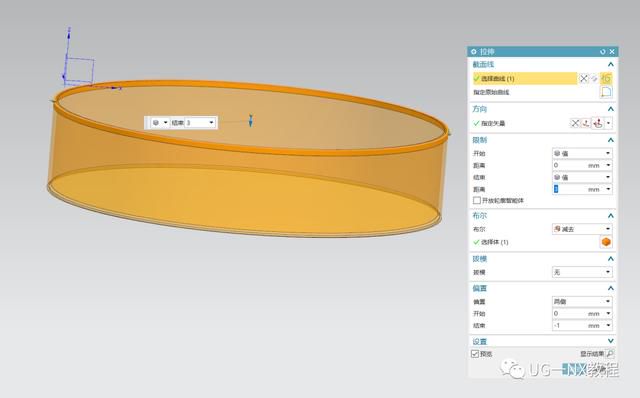

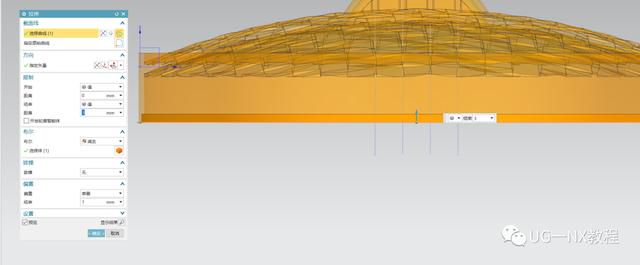

這裡做一個小小的拉伸求差，做一下限位

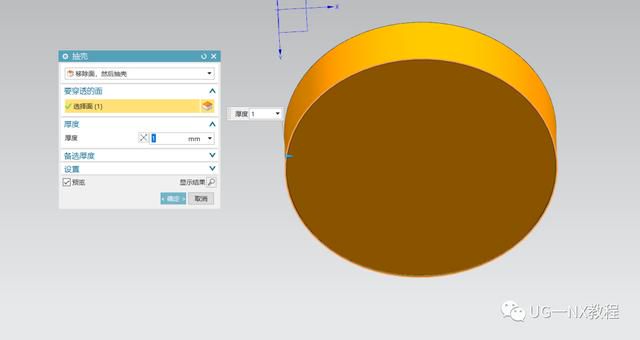

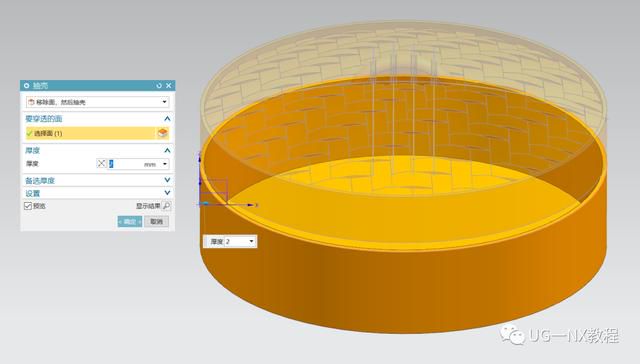

11、底部的部分也是拉伸來做，做完後抽個殼就行

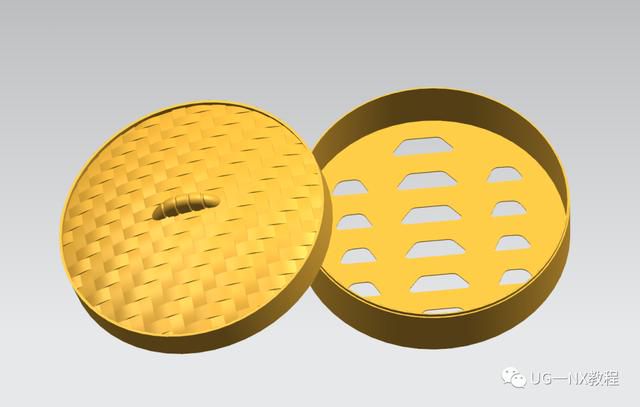

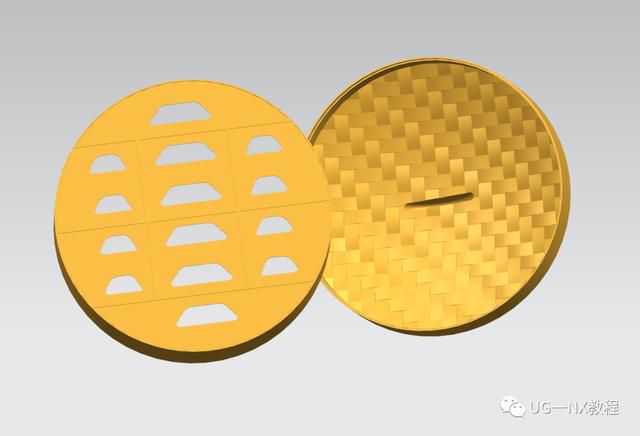

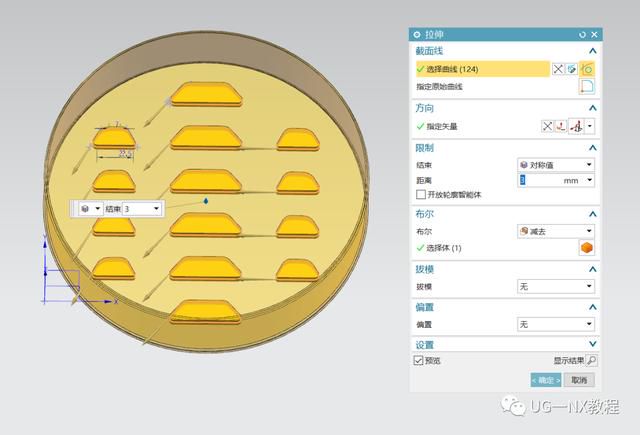

12、不要忘了底部的透氣孔，也是拉伸求差做出來

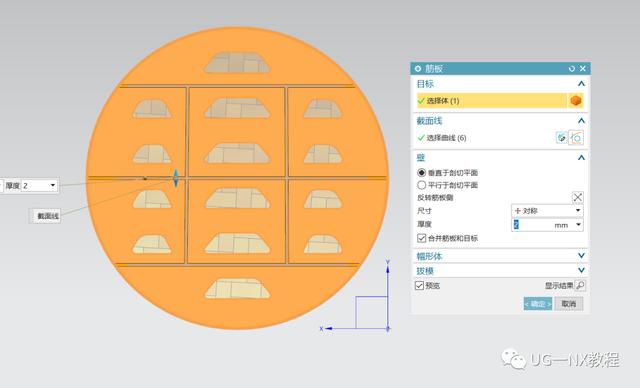

13、同樣也是拉伸做一個限位，以及加強筋

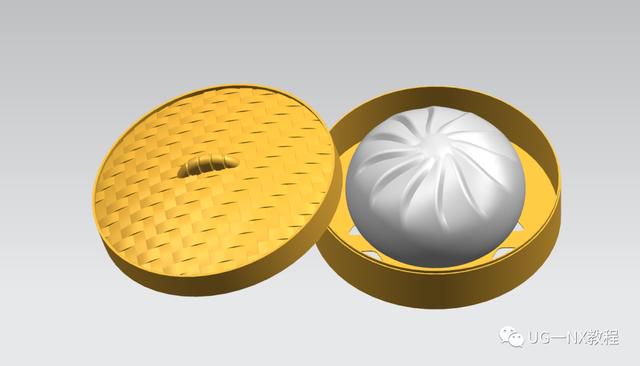

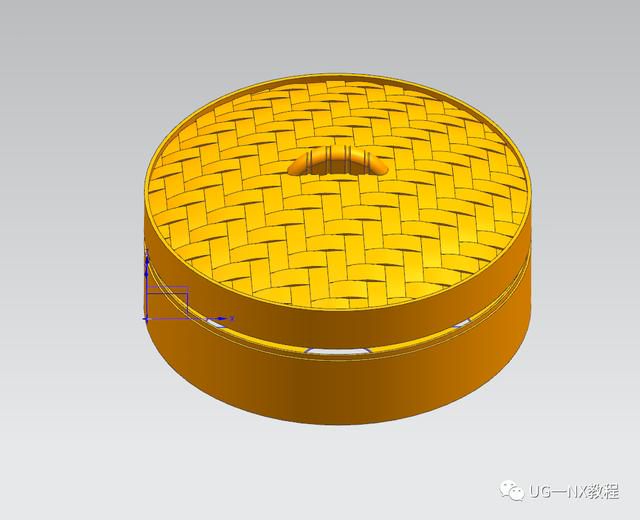

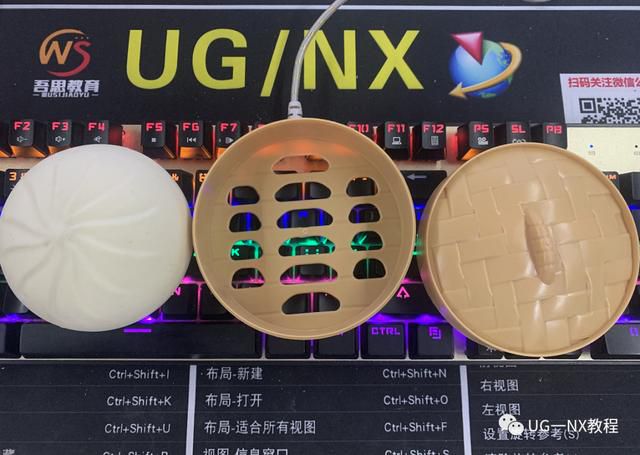

蒸籠做到這裡就算是完成啦，把之前做好的包子拿出來做裝配看下效果

怎麼樣？是不是很簡單？命令雖然方便好用，但是千萬不要陷入光學命令而不學思路的這種想法中啊！命令雖然有必要學習，但是思路才是最重要的！不要忘了來公開課學習思路啊！

那今天的分享就到這裡啦，之後也會帶來更多有趣的知識和內容，也會分享UG建模相關的小知識和小技巧，感興趣的小夥伴們記得點個關注，不要錯過了之後的精彩內容啊~
