一種票據裝訂結構
2023-05-28 05:33:48 2
1.本發明屬於票據整理結構技術領域，具體涉及一種票據裝訂結構。
背景技術：
2.票據目前泛指各種憑證，如最常見的發票、收據等，隨著近代經濟交流的高速發展，經濟活動的不斷提高，票據已經成為人們消費、生產的主要憑證之一，而為了對票據進行合理的規整收納，便於保存的同時也避免散亂，往往會對其進行裝訂處理，較少的票據往往直接採用訂書機進行裝訂，但部分較多的堆疊材料或有特殊裝訂需求的，還需要進行鑽孔穿線或註腳或訂栓等方式進行裝訂。
3.目前為了裝訂的便利，往往會採用機器設備來輔助鑽孔，目前常見的主要利用電機旋轉配合鑽頭，在對票據進行固定後在指定位置進行鑽孔加工，為了確保鑽孔的孔洞一致，對票據進行位置的調整和固定至關重要，但目前一般的設備在調整時其方便性和固定的穩定性不高，容易出現調整不便或鑽孔歪斜的問題，難以滿足高質量、高效鑽孔的需要。
技術實現要素：
4.本發明的目的是：旨在提供一種票據裝訂結構，用於解決背景技術中提到的問題。
5.為實現上述技術目的，本發明採用的技術方案如下：
6.一種票據裝訂結構，包括底板、鑽孔機構和控制面板，所述控制面板設於所述鑽孔機構上，所述鑽孔機構設於所述底板上端長度方向一側，所述底板呈l形結構，所述底板上端設有與所述鑽孔機構相匹配的定位機構；
7.所述定位機構包括平面板、間距調節組件和兩個對位組件，所述平面板固定設於所述底板上端，所述底板與所述平面板垂直側剖面呈u形結構，所述間距調節組件設於所述平面板與所述底板之間且位於遠離所述鑽孔機構一側，其中一個所述對位組件設於所述底板靠近所述鑽孔機構一側，另一所述對位組件與所述間距調節組件連接。
8.所述間距調節組件包括第一螺杆、第一把手和立耳，所述立耳設於所述底板上端，所述第一螺杆轉動設於所述立耳與所述底板之間，所述第一把手位於所述底板前端並與所述第一螺杆傳動連接。
9.所述對位組件包括t形塊、橫向調節器和兩個限位器，其中一個所述對位組件的所述t形塊與所述底板固定連接，另一所述t形塊與所述第一螺杆螺紋連接，所述t形塊開有安裝槽，所述橫向調節器設於所述安裝槽內，兩個所述限位器分別與所述橫向調節器連接。
10.所述平面板左右對稱均勻開有若干與所述限位器相匹配的橫槽，使得所述平面板遠離所述鑽孔機構一側呈魚骨狀；這樣一方面滿足調整位置的需要，另一方面更加便於票據的調整拿起。
11.所述橫向調節器包括一個雙向螺杆和兩個第二把手，所述雙向螺杆轉動設於所述安裝槽內且兩端貫穿，兩個所述第二把手分別與所述雙向螺杆的兩端連接，所述雙向螺杆的兩側螺紋段旋向相反；這樣快捷方便的操作可實現對不同寬度的票據壓緊調整需要。
12.所述限位器包括t形推塊和氣動壓緊件，所述t形推塊與所述雙向螺杆對應側螺紋連接，所述氣動壓緊件設於所述t形推塊朝向所述底板中部一側；這樣可更加方便與準備階段的票據放置，且達到快速壓緊的效果。
13.所述氣動壓緊件包括導向杆、滑片、壓緊片、彈簧和環形氣囊，所述t形推塊開有側裝槽，所述導向杆固定設於所述側裝槽內中部，所述滑片與所述導向杆滑動連接並與所述側裝槽相匹配，所述壓緊片與所述滑片連接並伸出所述側裝槽，所述壓緊片的寬度大於所述橫槽的寬度，所述彈簧和所述環形氣囊均套設於所述導向杆並分別位於所述滑片下端和上端，所述底板上設有氣泵，所述環形氣囊通過軟管與所述氣泵連接，同一所述對位組件的兩個所述氣囊通過彈簧軟管連接。
14.與所述間距調節組件連接的所述t形塊中部還固定設有一個所述限位器，此處所述限位器的環形氣囊與所述彈簧軟管連通；這樣可進一步提高對票據的位置限定。
15.所述鑽孔機構的鑽頭處設有多級伸縮套筒；這樣可提高鑽孔時的穩定性以及避免紙屑飛舞。
16.本發明相較於現有技術至少具有以下優點：
17.通過定位機構的設置，再對堆疊的票據進行裝訂鑽孔時，可方便、快捷的對票據進行位置的固定和調整，配合平面板上橫槽的設置，一方面擴大了可調整範圍，適應更多不同尺寸的票據裝訂鑽孔需要，另一方面能夠更加便於調整部分與平面板吸附的票據；通過氣動壓緊件的設置，一方面能夠在準備階段更加方便的進行票據的放置，另一方面則能夠更加方便的進行快速壓緊。
附圖說明
18.本發明可以通過附圖給出的非限定性實施例進一步說明。

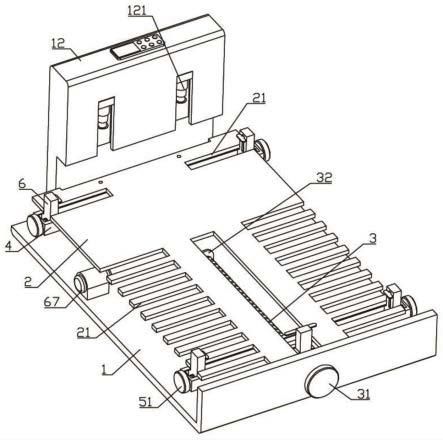

19.圖1為本發明一種票據裝訂結構的結構示意圖。
20.圖2為本發明定位機構的結構示意圖。
21.圖3為本發明定位機構的結構剖視圖。
22.圖4為圖3中a處的放大示意圖。
23.底板1、鑽孔機構12、多級伸縮套筒121、平面板2、橫槽21、第一螺杆3、第一把手31、立耳32、t形塊4、安裝槽41、雙向螺杆5、第二把手51、t形推塊6、導向杆61、滑片62、壓緊片63、彈簧64、環形氣囊65、側裝槽66、氣泵67。
具體實施方式
24.為了使本領域的技術人員可以更好地理解本發明，下面結合附圖和實施例對本發明技術方案進一步說明。
25.實施例一：
26.如圖1-4所示，一種票據裝訂結構，包括底板1、鑽孔機構12和控制面板，控制面板設於鑽孔機構12上，鑽孔機構12設於底板1上端長度方向一側，底板1呈l形結構，其特徵在於：底板1上端設有與鑽孔機構12相匹配的定位機構；
27.定位機構包括平面板2、間距調節組件和兩個對位組件，平面板2固定設於底板1上端，底板1與平面板2垂直側剖面呈u形結構，間距調節組件設於平面板2與底板1之間且位於
遠離鑽孔機構12一側，其中一個對位組件設於底板1靠近鑽孔機構12一側，另一對位組件與間距調節組件連接。
28.在對呈沓的票據進行裝訂鑽孔處理時，先人工手動初步整理，然後放置再平面板2上，其中需要鑽孔一端貼近鑽孔機構12並邊緣靠齊，最後調整對位組件的位置以使得票據趨於平面板2的中部位置，以便於重疊狀態下的票據開孔位置一致便於後續裝訂，位置調整確認完成後，即可通過對位組件對票據進行壓緊固定，以避免鑽孔機構12在進行穿孔操作時造成票據產生位移，以確保鑽孔的穩定和準確性。
29.間距調節組件包括第一螺杆3、第一把手31和立耳32，立耳32設於底板1上端，第一螺杆3轉動設於立耳32與底板1之間，第一把手31位於底板1前端並與第一螺杆3傳動連接；當需要調整對位組件的位置以適應不同尺寸的票據或達到不同的固定效果時，只需通過第一把手31轉動第一螺杆3，通過對第一螺杆3的不同轉向調整，可實現對對位組件的方便快捷調整，且調整完成後穩定性高，不易自動變化。
30.鑽孔機構12的鑽頭處設有多級伸縮套筒121；多級伸縮套筒121的設置，一方面能夠對鑽孔機構12的鑽頭進行遮蔽，避免誤觸產生誤傷，另一方面其可伸縮的狀態，能夠起到進一步預壓票據，並在鑽孔過程中對產生的紙屑進行遮擋，避免四處掉落引起後續清潔的不便，當然還可在底板1上對應鑽孔機構12的位置處，設置一個廢紙收集盒以進一步提高清潔的便利程度。
31.實施例二：
32.如圖1-4所示，在實施例一的基礎上，本實施例採用的具體結構，對位組件包括t形塊4、橫向調節器和兩個限位器，其中一個對位組件的t形塊4與底板1固定連接，另一t形塊4與第一螺杆3螺紋連接，t形塊4開有安裝槽41，橫向調節器設於安裝槽41內，兩個限位器分別與橫向調節器連接。
33.平面板2左右對稱均勻開有若干與限位器相匹配的橫槽21，使得平面板2遠離鑽孔機構12一側呈魚骨狀。
34.橫向調節器包括一個雙向螺杆5和兩個第二把手51，雙向螺杆5轉動設於安裝槽41內且兩端貫穿，兩個第二把手51分別與雙向螺杆5的兩端連接，雙向螺杆5的兩側螺紋段旋向相反。
35.限位器包括t形推塊6和氣動壓緊件，t形推塊6與雙向螺杆5對應側螺紋連接，氣動壓緊件設於t形推塊6朝向底板1中部一側。
36.在本實施例中，對對位組件的調整方式採用雙向螺杆5的調節方式實現，調節時通過任一一個第二把手51轉動雙向螺杆5，由於雙向螺杆5的兩側螺紋段旋向相反，因此在安裝槽41的導向下，兩個限制器將相互靠近或遠離，從而適應不同尺寸的票據裝訂需要，其中橫槽21的開設能夠滿足限制器的位置調整需要，避免部件之間產生阻擋，同時，橫槽21自身下端為鏤空結構，相較於一般的裝訂機其完整的平板結構，其能夠避免紙張與平面完全吸附後出現難以拿起票據的問題，避免手動扣取票據而對其產生損傷、摺痕等問題，特別是貼合平面的單張票據單獨露出時，能夠用手指穿入橫槽21進行調整，使得調整更加方便且不易產生損傷，調整完成後即可通過氣動壓緊件進行快速夾持，以便於鑽孔操作。
37.實施例三：
38.如圖1-4所示，在實施例二的基礎上，本實施例採用的具體結構，氣動壓緊件包括
導向杆61、滑片62、壓緊片63、彈簧64和環形氣囊65，t形推塊6開有側裝槽66，導向杆61固定設於側裝槽66內中部，滑片62與導向杆61滑動連接並與側裝槽66相匹配，壓緊片63與滑片62連接並伸出側裝槽66，壓緊片63的寬度大於橫槽21的寬度，彈簧64和環形氣囊65均套設於導向杆61並分別位於滑片62下端和上端，底板1上設有氣泵67，環形氣囊65通過軟管與氣泵67連接，同一對位組件的兩個氣囊通過彈簧64軟管連接。
39.與間距調節組件連接的t形塊4中部還固定設有一個限位器，此處限位器的環形氣囊65與彈簧64軟管連通。
40.當位置完全調整合適後，此時便可對票據進行壓緊固定，在本實施例中進行壓緊固定時，通過控制面板開啟氣泵67，此時氣泵67的輸出口輸出空氣並通過導管注入環形氣囊65內，為了滿足氣動壓緊件的位置變化，安裝槽41下內壁還可開設通槽，使得導管從通槽內穿入並嵌入t形推塊6內，從而使得導管不影響部件移動且達到輸送氣體的效果；
41.靜止狀態下即準備狀態下，壓緊片63遠離平面板2，這樣能夠避免部件阻擋，更加方便放置票據，無需人為手動解除阻擋再進行放置，提高操作便利性，調整完成後氣泵67輸送空氣注入環形氣囊65內，此時環形氣囊65充氣膨脹，推動滑片62向下移動壓縮彈簧64，從而實現對票據的壓緊固定，確保鑽孔的穩定，為了確保環形氣囊65內的壓力穩定，環形氣囊65還可設置一個單向壓力閥，當環形氣囊65內壓力達到單向壓力閥的開啟壓力後，能夠自動排出空氣以避免撐破環形氣囊65，實現部件的保護，彈簧64軟管的設置能夠實現兩個環形氣囊65的空氣輸送導送，且能夠適應兩個部件之間的位置變化，而t形塊4中部增設的限位器，可起到對票據的尾端部進一步限位，相應的平面板2也需增加開設對應的槽口。
42.上述實施例僅示例性說明本發明的原理及其功效，而非用於限制本發明。任何熟悉此技術的人士皆可在不違背本發明的精神及範疇下，對上述實施例進行修飾或改變。因此，凡所屬技術領域中具有通常知識者在未脫離本發明所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本發明的權利要求所涵蓋。
