出於生活生產需要而設計的電動剃鬚刀、智能家用電鑽早已不是什麼新奇產品，但一款能接電並自動加熱的電熱水杯卻是不多見，本期就為大家帶來一款探尋家USB智能電熱水杯的詳細拆解。
和常見的保溫杯相比，外觀、容量等方面的設計並不是這款產品的亮點。真正讓小編覺得有意思的是，這款水杯竟配備有USB-C接口，可連APP實現智能加熱，功率最高可達65W。可以說，只要有電源，隨時隨地都能喝上熱水，非常實用的設計。下面就隨充電頭網一起來看看，這款電熱水杯是如何設計的。
一、探尋家65W智能電熱水杯外觀
包裝盒正面印有探尋家品牌、產品名稱、外觀簡圖、350ML/0.3KG以及掃一掃「隨行杯」小程序（已處理）。
背面印有產品五大賣點標識：真空雙層保溫、食品級材質、手機智能控制、24h長效保溫、300g輕量便攜。
側面印有產品參數信息。

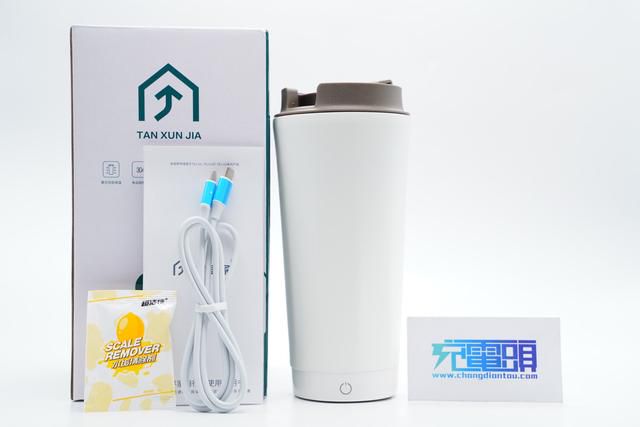

包裝內含水杯、數據線、說明書以及一包水垢清除劑。

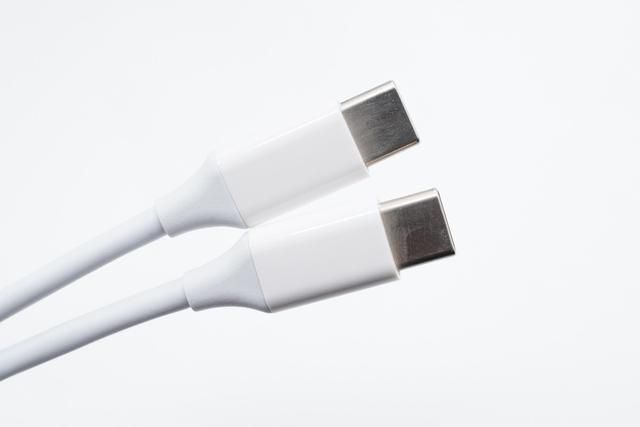

附帶線纜是CC線，線頭外殼亮面處理很光滑。
測得線纜長度約為101cm。
另外使用ChargerLAB POWER-Z KM001C測得該線纜沒有E-Marker晶片。
這款電熱水杯有白色、棕色和粉色三種款式，滿足男女群體選購需求。本次展示拆解的是白色款，杯蓋為棕色配色。

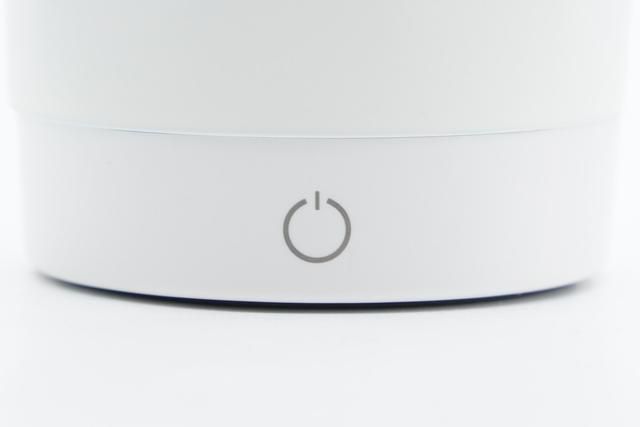

正面下方設有指示燈與觸控結合設計的功能鍵，指示燈亮綠光表示45℃，橙光表示70℃，紅燈表示沸騰。
背面貼有注意事項貼紙。

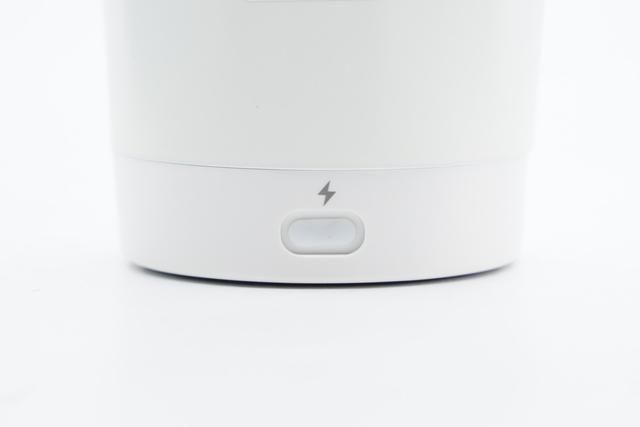

底部USB-C口塞有膠套保護，接口旁還印有閃電logo。

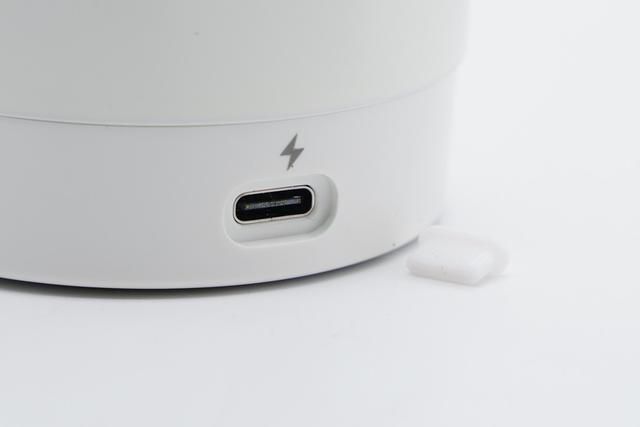

USB-C口特寫，黑色膠芯不露銅。

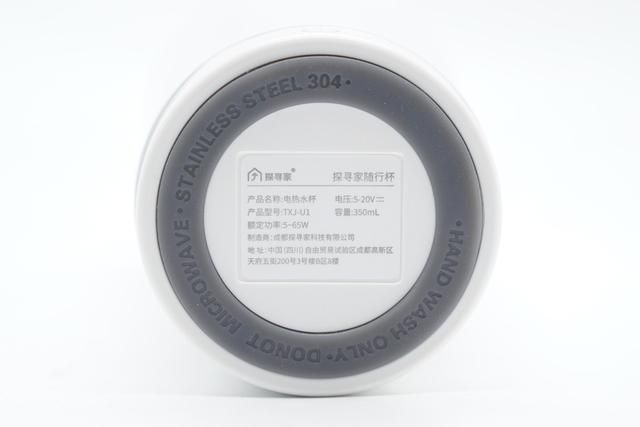

底部貼有防滑膠圈，外殼上印有產品參數
產品名稱：電熱水杯
產品型號：TXJ-U1
額定功率：5-65W
工作電壓：5-20V
容量：350mL
製造商：成都探尋家科技有限公司
將電熱水杯打開。

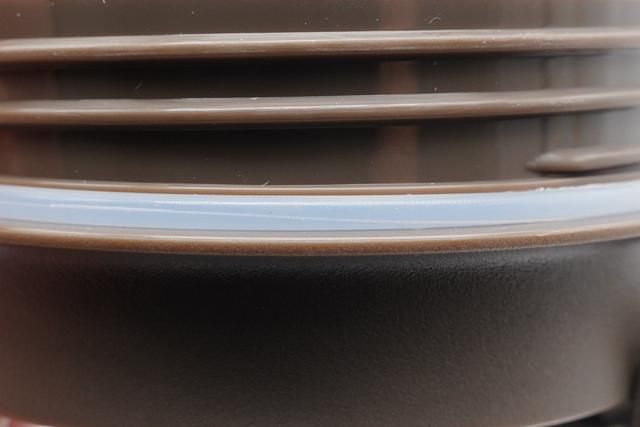

杯蓋螺紋設計，此外還設有矽膠材質半透明密封膠圈。

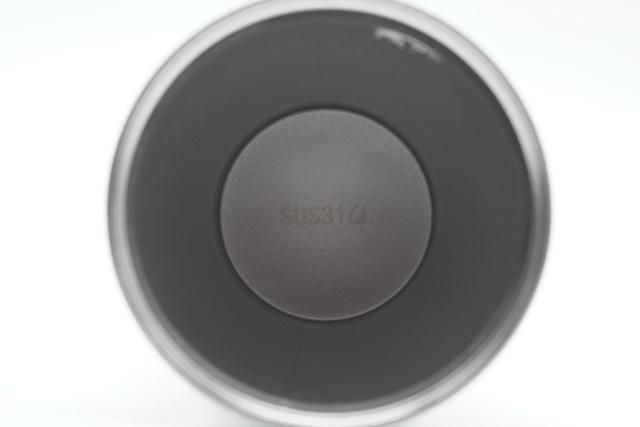

內部是不鏽鋼材質，底部有SUS316L字樣。

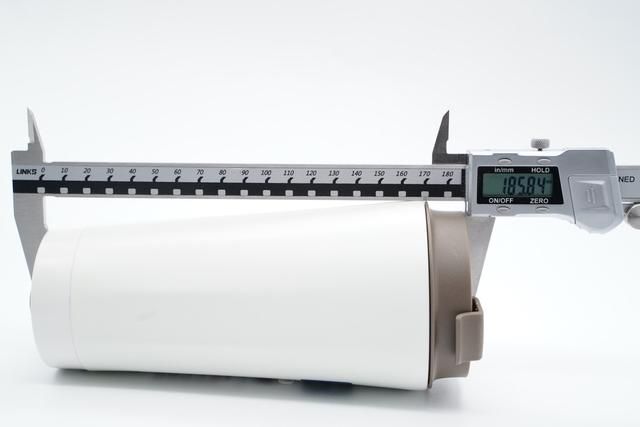

測得水杯（帶蓋）高度為185.84mm。
底部直徑為64.93mm。

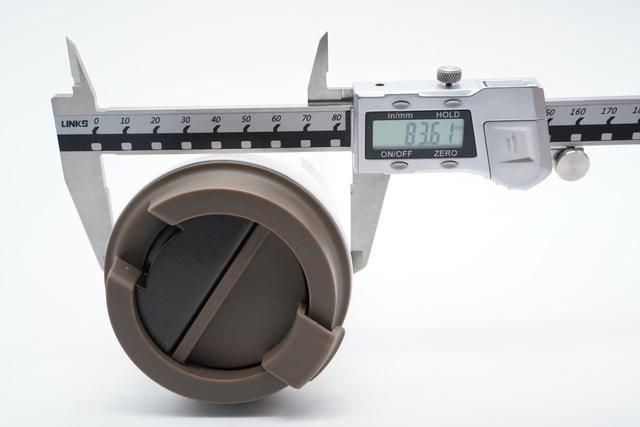

頂部直徑為83.61mm。
水杯內部深度約為12.5cm。

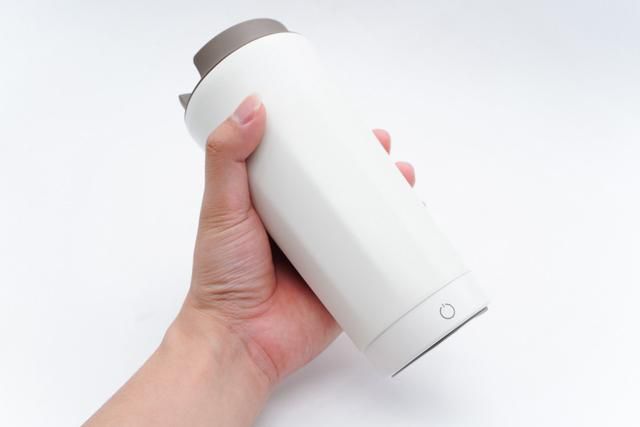

拿在手上的直觀感受，大小適中。

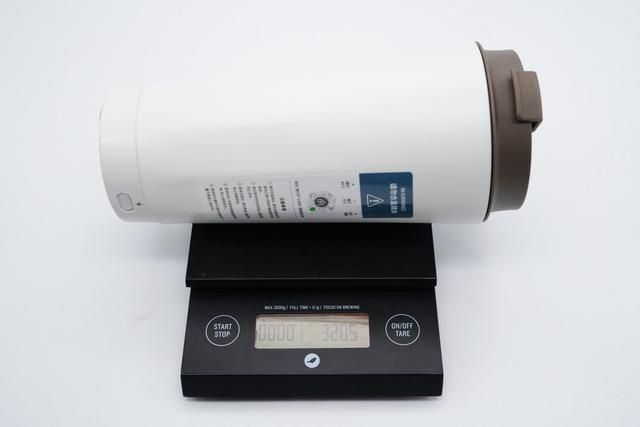

淨重約為321g。
最後是加熱功率測試，使用ChargerLAB POWER-Z KM002C測得輸入功率為20.33V 2.96A 60.25W。
二、探尋家65W智能電熱水杯拆解
底部防滑膠圈撕掉，看見三顆隱藏螺絲。
拆掉螺絲可將底部外殼拆開，連接導線插拔式設計。
內部黑色塑料殼以及PCB板均使用螺絲固定。
PCB板正面一覽，輸入識別和藍牙連接功能電路均設在小板正面。

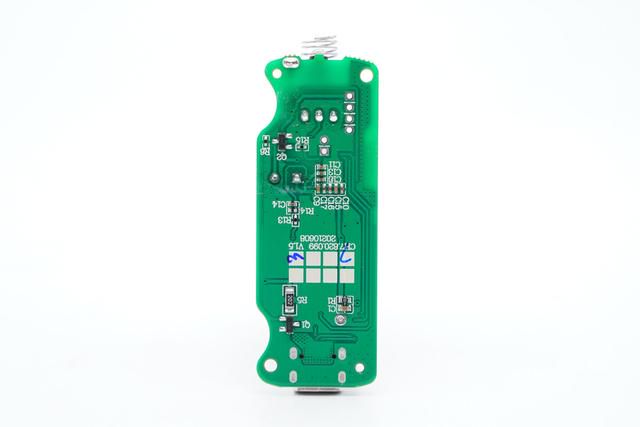

板子另一面沒有重要器件。

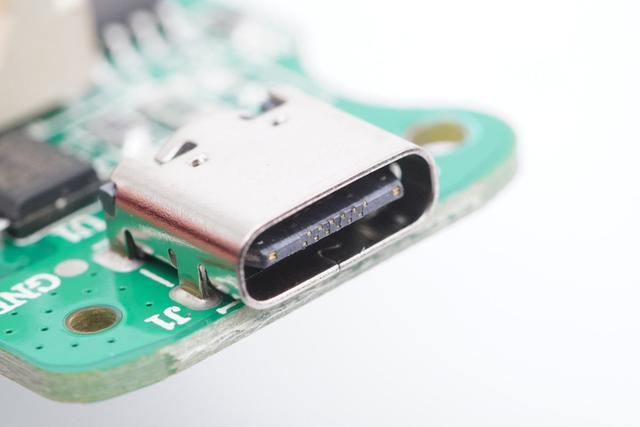

USB-C母座特寫，過孔焊接。
輸入端貼片保險絲特寫。

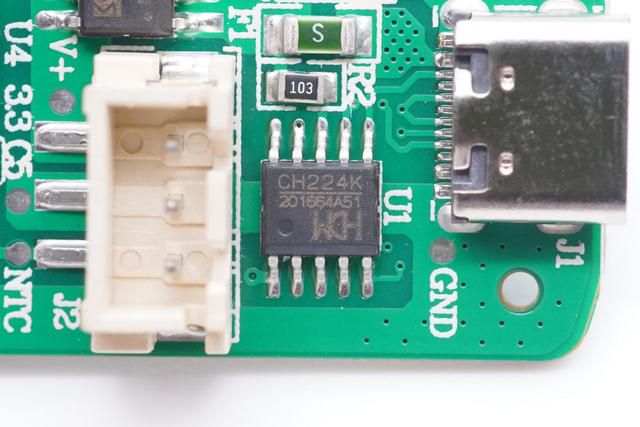

USB PD受電協議晶片來自WCH沁恆，型號CH224K，內部集成PD3.0/2.0，BC1.2等快充協議，自動檢測VCONN和模擬E-Mark晶片，最高支持100W功率，內置PD通訊模塊，外圍元件簡單。內部還集成輸出電壓檢測，支持過熱過壓保護功能。

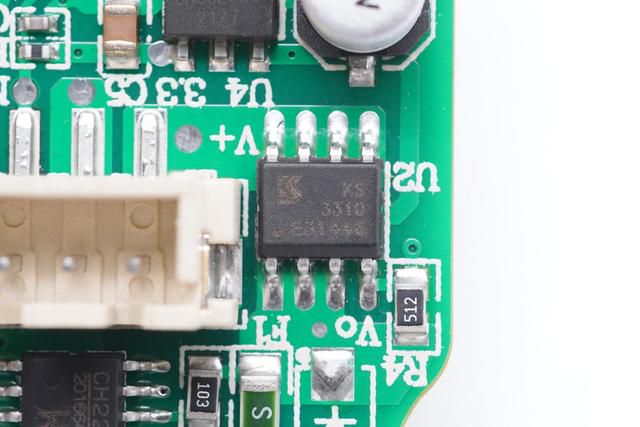

冠禹KS3310 MOS，耐壓30V，SOP8封裝，用於控制發熱絲開關。

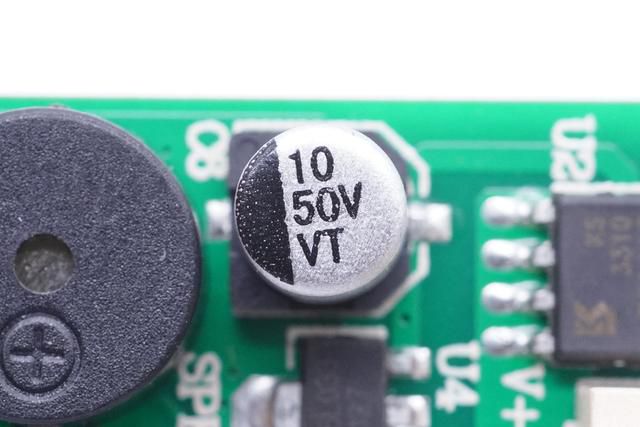

固態電容特寫，規格為50V 10μF。

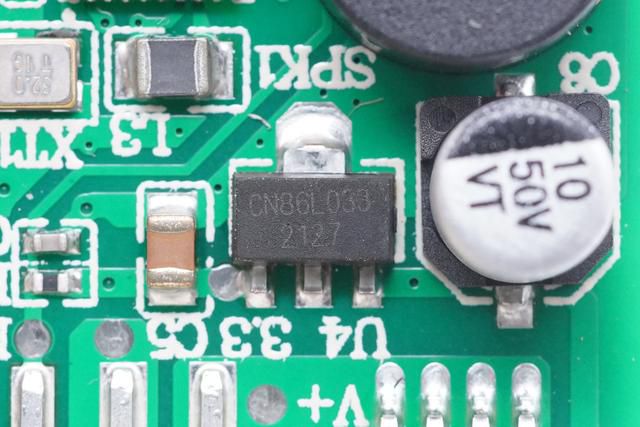

絲印CN86L033的3.3V穩壓晶片。

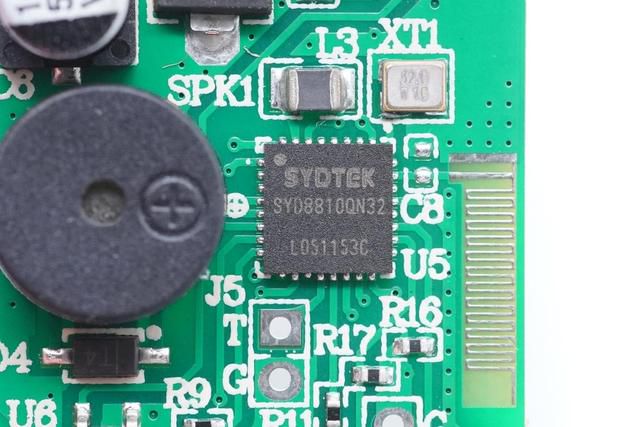

盛芯微SYD8810是一款超低功耗高性能2.4GHz藍牙低功耗SoC，集成了高性能2.4GHz藍牙射頻收發機、32位64MHz ARMCortex-M0處理器、256kB Flash存儲器、以及豐富的數字接口。片上還集成了高效率DC-DC降壓轉換器以實現超低功耗，適合用於可穿戴、智能家居、物聯網設備等。
32.0MHz有源晶振特寫。

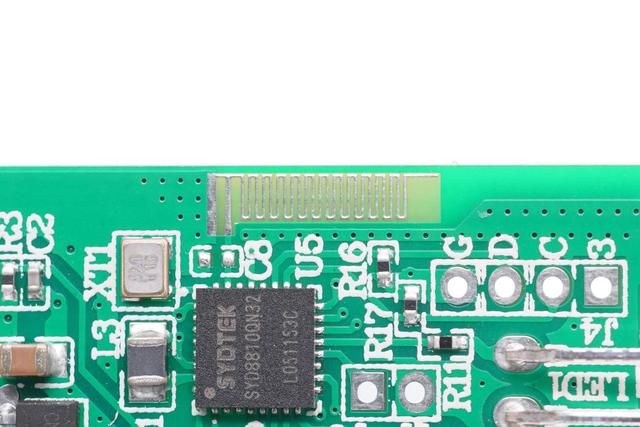

藍牙天線特寫。

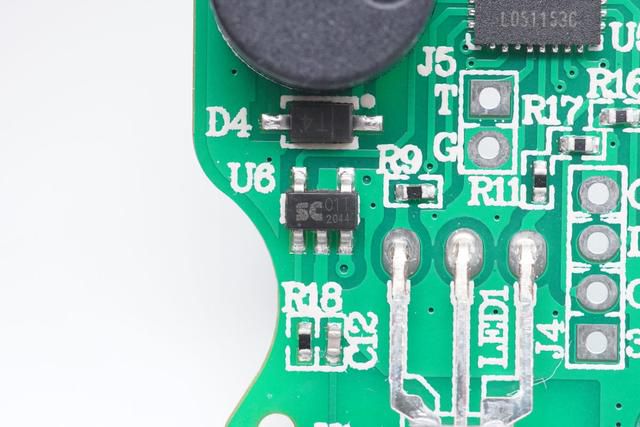

絲印SC01T的觸摸檢測晶片。

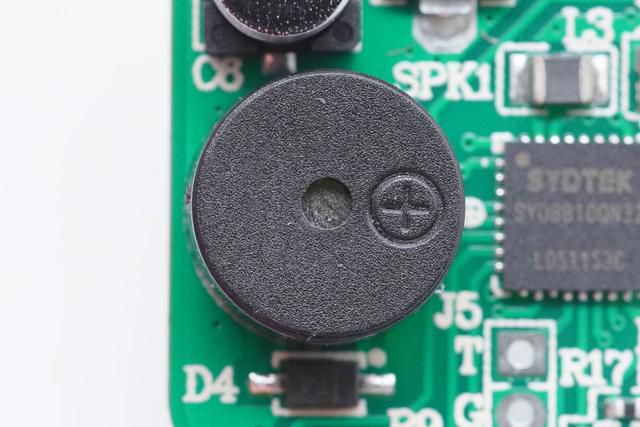

蜂鳴器特寫。
觸控彈簧以及指示燈特寫。
連接插槽特寫。

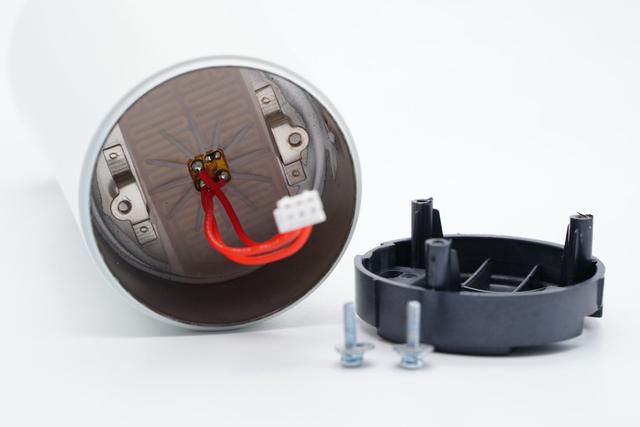

將內部黑色塑料殼拆下。

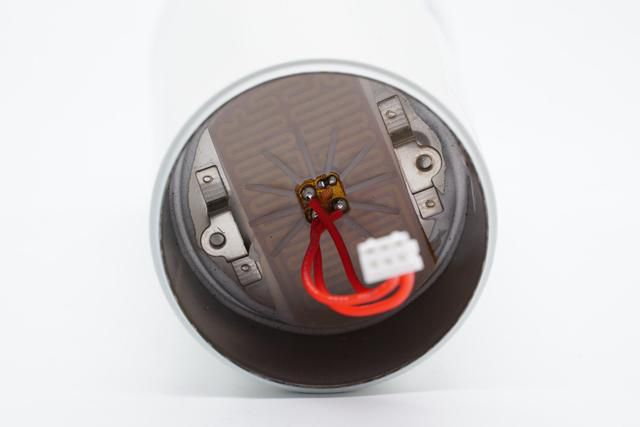

內部加熱片貼有矽膠片保護，兩側金屬片點焊固定。
加熱片特寫，蛇形走線，中心有一顆熱敏電阻檢測溫度。
全部拆解完畢，來張全家福。
充電頭網拆解總結
和一般的保溫杯相比，探尋家這款USB智能電熱水杯除能裝350mL水以及能24h長效保溫外，最根本的區別便是能給杯內水進行加熱，能夠連接APP實現溫度智能控制，像給孩子衝奶粉溫度不好掌握、外出旅行想喝熱水等場景，使用PD快充或者移動電源配合這款水杯都能很好解決。插線即可加熱，方便快捷，實用性大大提升。
充電頭網通過拆解發現，水杯底部設有PCB板和加熱片，之間通過導線連接，還採用黑色塑料殼進行隔離。採用沁恆CH224K協議晶片申請PD高壓，盛芯微SYD8810藍牙SoC實現APP連接以及溫度等功能控制。
,
