一種可移動農業種子混料和烘乾設施的製作方法
2023-07-29 10:00:56 3

本實用新型涉及一種農業相關設施,具體是一種可移動農業種子混料和烘乾設施。
背景技術:
目前,在農業種植過程中,經常需要針對種子進行混料處理,這些種子在混料後需要進行烘乾處理;而現在大多的農業種子混料處理主要是人工完成為主,農民需要將種子和所需其他營養物料進行混合,而後再進行施肥;這分步的工作量,就降低了農業的工作效率,特別是針對種子進行大批量處理時,這個工作就顯得有些繁瑣,需要的人力較多,因此,需要針對農業種子混料設備進行改進。
技術實現要素:
本實用新型的目的在於提供一種可移動農業種子混料和烘乾設施,以解決上述背景技術中提出的問題。
為實現上述目的,本實用新型提供如下技術方案:
一種可移動農業種子混料和烘乾設施,包括移動裝置、混料裝置和烘乾裝置;所述移動裝置包括萬向輪、剎車片、連接軸、底板、推桿和橡膠套;所述萬向輪的上面設置有剎車片;所述推桿通過連接軸和底座相連接,推桿的上面設置有橡膠套;所述混料裝置包括支撐柱、第二拉板、第二轉軸、螺旋葉片、帶拉環的密封蓋板、入料漏鬥、鏤空網板、第二電機罩、第二電動機、液體入料漏鬥、濾網和機體;所述支撐柱設置在底板的上面,採用焊接固定;所述機體固定設置在支撐柱的上面;所述入料漏鬥連通設置在機體的上面左側,入料漏鬥的上面設置有帶拉環的密封蓋板;所述液體入料漏鬥連通設置在機體的上面右側,液體入料漏鬥的下端設置有濾網;所述鏤空網板固定設置在機體的內腔上部,鏤空網板的中部設置有第二電機罩,第二電機罩的內部設置有第二電動機,第二電動機的下部連接設置有第二轉軸,第二轉軸的側面上設置有螺旋葉片;所述烘乾裝置包括鼓風機、出風管、電加熱裝置、收納皿、螺母、固定螺柱、第一拉板、第一電機罩、固定塊、第一電動機、第一轉軸、攪拌葉片、紫外燈和電阻加熱絲;所述鼓風機設置在底板的上面左側,採用固定連接;所述電加熱裝置固定設置在底板的上面,電加熱裝置為電阻加熱絲,電加熱裝置的進風端通過出風管和鼓風機相連接,電加熱裝置的出風端通過出風管和機體的左側面下端相連接;所述紫外燈固定設置在機體的內腔左側面上;所述第一電機罩焊接設置在機體的右側面下端;所述支撐塊固定設置在第一電機罩的內腔底面上,支撐塊的上面設置有第一電動機;所述第一轉軸和第一電動機相連接,第一轉軸的上面焊接設置有攪拌葉片;所述第一拉板設置在機體的內腔底部;所述收納皿通過固定螺柱和螺母的螺紋齒和固定設置在機體的下面。
作為本實用新型進一步的方案:所述底座的下面設置有萬向輪。
作為本實用新型進一步的方案:所述底板的上面固定設置有電加熱裝置。
作為本實用新型再進一步的方案:所述機體的內腔中部設置有第二拉板。
與現有技術相比,本實用新型的有益效果是:
本實用新型裝置通過在底座的下面設置有萬向輪,具有移動的功能;在底板的上面固定設置有電加熱裝置,具有烘乾和利於發芽的功能;在機體的內腔中部設置有第二拉板,具有將機體分割成兩個獨立的型腔,分別進行混料處理和烘乾處理的功能;本裝置具有結構簡單、實用性強和混料和烘乾效果好的特點。
附圖說明
圖1為可移動農業種子混料和烘乾設施的結構示意圖。

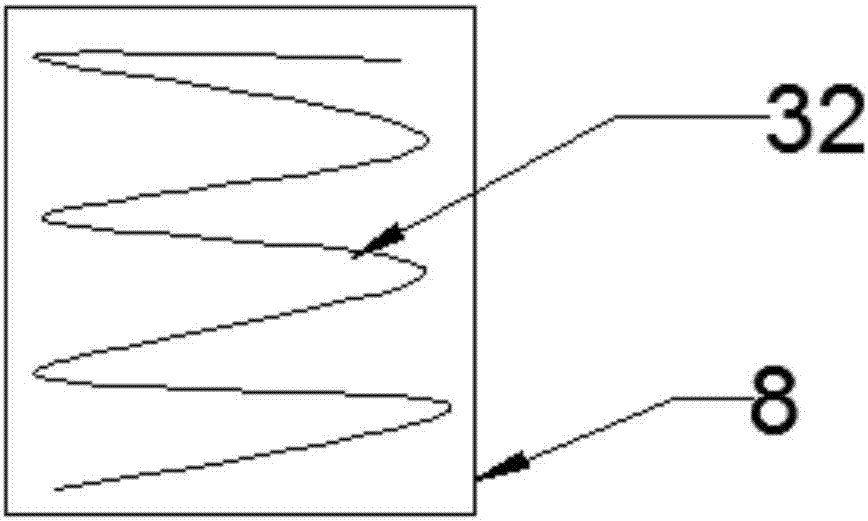

圖2為可移動農業種子混料和烘乾設施中電加熱裝置的結構示意圖。
圖中:1-萬向輪,2-剎車片,3-連接軸,4-底板,5-推桿,6-鼓風機,7-出風管,8-電加熱裝置,9-橡膠套,10-支撐柱,11-收納皿,12-螺母,13-固定螺柱,14-第一拉板,15-第一電機罩,16-固定塊,17-第一電動機,18-第一轉軸,19-攪拌葉片,20-第二拉板,21-紫外燈,22-第二轉軸,23-螺旋葉片,24-帶拉環的密封蓋板,25-入料漏鬥,26-鏤空網板,27-第二電機罩,28-第二電動機,29-液體入料漏鬥,30-濾網,31-機體,32-電阻加熱絲。
具體實施方式
下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。
請參閱圖1-2,一種可移動農業種子混料和烘乾設施,包括移動裝置、混料裝置和烘乾裝置;所述移動裝置包括萬向輪1、剎車片2、連接軸3、底板4、推桿5和橡膠套9;所述萬向輪1設置在底座4的下面,採用焊接固定,萬向輪1的上面設置有剎車片2;所述推桿5通過連接軸3和底座4相連接,推桿5的上面設置有橡膠套9,具有防滑的功能,通過推動推桿5,使萬向輪1轉動,從而使整個裝置具有移動性;所述混料裝置包括支撐柱10、第二拉板20、第二轉軸22、螺旋葉片23、帶拉環的密封蓋板24、入料漏鬥25、鏤空網板26、第二電機罩27、第二電動機28、液體入料漏鬥29、濾網30和機體31;所述支撐柱10設置在底板4的上面,採用焊接固定;所述機體31固定設置在支撐柱10的上面;所述入料漏鬥25連通設置在機體31的上面左側,利用入料漏鬥25放入不同的物料,包括種子以及其他物料如消毒藥粉、營養粉等,入料漏鬥25的上面設置有帶拉環的密封蓋板24;所述液體入料漏鬥29連通設置在機體31的上面右側,具有放入液體藥水的功能,液體入料漏鬥29的下端設置有濾網30;所述鏤空網板26固定設置在機體31的內腔上部,鏤空網板26的中部設置有第二電機罩27,第二電機罩27的內部設置有第二電動機28,第二電動機28的下部連接設置有第二轉軸22,第二轉軸22的側面上設置有螺旋葉片23;所述第二拉板20設置在機體31的內腔中部,具有將機體31分割成兩個獨立的型腔的功能;所述烘乾裝置包括鼓風機6、出風管7、電加熱裝置8、收納皿11、螺母12、固定螺柱13、第一拉板14、第一電機罩15、固定塊16、第一電動機17、第一轉軸18、攪拌葉片19、紫外燈21和電阻加熱絲32;所述鼓風機6設置在底板4的上面左側,採用固定連接;所述電加熱裝置8固定設置在底板4的上面,電加熱裝置8為電阻加熱絲32,電加熱裝置8的進風端通過出風管7和鼓風機6相連接,電加熱裝置8的出風端通過出風管7和機體31的左側面下端相連接;所述紫外燈21固定設置在機體31的內腔左側面上,具有殺菌的功能;所述第一電機罩15焊接設置在機體31的右側面下端;所述支撐塊16固定設置在第一電機罩15的內腔底面上,支撐塊16的上面設置有第一電動機17;所述第一轉軸18和第一電動機17相連接,第一轉軸18的上面焊接設置有攪拌葉片19;所述第一拉板14設置在機體31的內腔底部;所述收納皿11通過固定螺柱13和螺母12的螺紋齒和固定設置在機體31的下面,具有收集種子的功能。
上面對本專利的較佳實施方式作了詳細說明,但是本專利並不限於上述實施方式,在本領域的普通技術人員所具備的知識範圍內,還可以在不脫離本專利宗旨的前提下做出各種變化。
