一種過濾器用壓差發訊器的製作方法
2023-07-08 22:27:08 1
1.本發明涉及一種過濾器用壓差發訊器，屬於管路過濾器領域。
背景技術：
2.在正常的液壓系統運行過程中，液壓油的流轉往往都會含有顆粒狀雜質，從而造成液壓元件的損壞，以至影響整個液壓系統正常工作，需要配備過濾器，而過濾器中的濾芯因攔截系統中的汙染物而逐漸堵塞，需要一款提醒工作人員的設備，來讓工作人員能夠及時的更換濾芯，從而使整個液壓系統正常工作。
3.常規使用的cs型、cs-iv型發訊器以開關形式對濾油器的堵塞報警，或以dra cs-iii型壓差發訊器的連接螺紋為m22x1.5，開關形式切斷與液壓系統相關的控制電路，從而保護系統的安全。
4.cs型壓差發訊器主要用於管路過濾器。當液壓系統工作時，過濾器中的濾芯因攔截系統中的汙染物而逐漸堵塞，進出油口的壓力產生壓差，即濾芯壓力損失，當壓差值增大至發訊器調定值時，發訊器自動發出信號，指示系統操作人員應清洗或更換濾芯，確保系統生壓安全運行。
5.但實際情況中，單一的電信號會因電路故障原因出現誤差，沒有協助措施，影響人員判斷，因而不能及時調試濾芯，影響過濾器整體濾油作用。
技術實現要素：
6.本發明的目的在於克服上述不足之處，提供一種過濾器用壓差發訊器，可通過目視和電信號兩種反饋方式及時了解到油壓情況，及時調試濾芯，避免過濾器失效。
7.按照本發明提供的技術方案，一種過濾器用壓差發訊器，包括外殼、閥座、閥芯組件及目視發訊器組件，所述外殼與所述閥座之間旋接，所述閥座內設置有第一磁鐵，所述第一磁鐵與所述外殼通過導線連接，所述閥座內設置有閥槽，所述閥槽內設置有閥芯組件，所述目視發訊器組件設置在閥芯組件的外部；所述閥座的一側設置有上方進油口和下方進油口，所述上方進油口和下方進油口分別通過油道與所述閥槽的兩端連通。
8.作為本發明的進一步改進，所述閥芯組件包括第一彈簧、第二磁鐵、閥芯、第二彈簧、內閥芯以及第三磁鐵，所述閥芯的上部設置有第一槽體和凸臺，所述第二磁鐵設置在第一槽體內，所述第一彈簧設置在所述凸臺上；所述閥芯的下部設置有第二槽體，所述第二槽體內設置有第二彈簧，所述內閥芯設置在第二彈簧的外部，所述內閥芯的底部設置有第三槽體，所述第三磁鐵設置在所述第三槽體內，所述內閥芯和所述第三磁鐵與所述目視發訊器組件連接；所述上方進油口通過油道與所述第一彈簧的位置連通，所述下方進油口通過油道與所述內閥芯的位置連通。
9.作為本發明的進一步改進，所述第二磁鐵與所述第一槽體之間過盈配合。
10.作為本發明的進一步改進，所述內閥芯與所述第二槽體旋接。
11.作為本發明的進一步改進，所述第三磁鐵與所述第三槽體之間過盈配合。
12.作為本發明的進一步改進，所述目視發訊器組件包括發訊器閥座、擋片、發訊器閥芯、發訊器彈簧和發訊器磁鐵，所述發訊器閥座上開設第四槽體以及設置在第四槽體外圈的彈簧槽，所述發訊器磁鐵設置在所述第四槽體內，所述發訊器彈簧設置在彈簧槽內，所述發訊器彈簧的上部設置有發訊器閥芯，所述擋片用於固定所述發訊器閥芯。
13.作為本發明的進一步改進，所述發訊器閥座的外部設置有螺紋結構，所述發訊器閥座通過螺紋結構與所述閥座旋接。
14.作為本發明的進一步改進，所述發訊器閥座上設置有第一o型圈，用於與閥座密封。
15.作為本發明的進一步改進，所述發訊器閥芯為塑料材質。
16.本發明的有益效果在於：
17.結構布局合理，實用性強，通過目視發訊器以及電信號兩種反饋措施結合，提高反饋系統的穩定性，極大的提高了過濾器的濾油功能，便於安裝調試濾芯，同時系統的安全性大大提高。
附圖說明

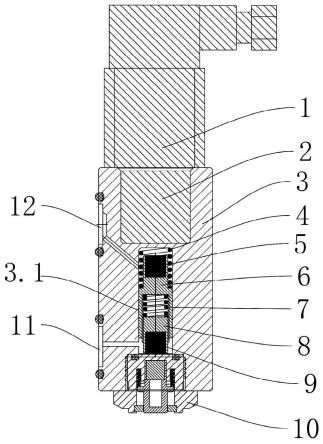

18.圖1為本發明的整體結構剖視圖。
19.圖2為本發明芯閥組件示意圖。
20.圖3為本發明的目視發訊器組件的示意圖。
21.附圖標記說明：1、外殼；2、第一磁鐵；3、閥座；4、第一彈簧；5、第二磁鐵；6、閥芯；7、第二彈簧；8、內閥芯；9、第三磁鐵；10、目視發訊器組件；11、下方進油口；12、上方進油口；3.1、閥槽；6.1、第一槽體；6.2、凸臺；6.3、第二槽體；8.1、第三槽體；10.1、擋片；10.2、發訊器閥座；10.3、發訊器閥芯；10.4、發訊器彈簧；10.5、發訊器磁鐵；10.6、第一o型圈；10.7、第四槽體；10.8、彈簧槽；10.9、螺紋結構。
具體實施方式
22.下面本發明將結合附圖中的實施例作進一步描述：
23.如圖所示，一種過濾器用壓差發訊器，包括外殼1、閥座3、閥芯組件及目視發訊器組件10，所述外殼1與所述閥座3之間旋接，所述閥座3內設置有第一磁鐵2，所述第一磁鐵2與所述外殼1通過導線連接，所述閥座3內設置有閥槽3.1，所述閥槽3.1內設置有閥芯組件，所述目視發訊器組件10設置在閥芯組件的外部；所述閥座3的一側設置有上方進油口12和下方進油口11，所述上方進油口12和下方進油口11分別通過油道與所述閥槽3.1的兩端連通。
24.所述閥芯組件包括第一彈簧4、第二磁鐵5、閥芯6、第二彈簧7、內閥芯8以及第三磁鐵9，所述閥芯6的上部設置有第一槽體6.1和凸臺6.2，所述第二磁鐵5設置在第一槽體6.1內，所述第一彈簧4設置在所述凸臺6.2上；所述閥芯6的下部設置有第二槽體6.3，所述第二槽體6.3內設置有第二彈簧7，所述內閥芯8設置在第二彈簧7的外部，所述內閥芯8的底部設置有第三槽體8.1，所述第三磁鐵9設置在所述第三槽體8.1內，所述內閥芯8和所述第三磁鐵9與所述目視發訊器組件10連接；所述上方進油口12通過油道與所述第一彈簧6的位置連通，所述下方進油口11通過油道與所述內閥芯8的位置連通。
25.所述第二磁鐵5與所述第一槽體6.1之間過盈配合。
26.所述內閥芯8與所述第二槽體6.3旋接。
27.所述第三磁鐵9與所述第三槽體8.1之間過盈配合。
28.所述目視發訊器組件10包括發訊器閥座10.2、擋片10.1、發訊器閥芯10.3、發訊器彈簧10.4和發訊器磁鐵10.5，所述發訊器閥座10.2上開設第四槽體10.7以及設置在第四槽體10.7外圈的彈簧槽10.8，所述發訊器磁鐵10.5設置在所述第四槽體10.7內，所述發訊器彈簧10.4設置在彈簧槽10.8內，所述發訊器彈簧10.4的上部設置有發訊器閥芯10.3，所述擋片10.1用於固定所述發訊器閥芯10.3。
29.所述發訊器閥座10.2的外部設置有螺紋結構10.9，所述發訊器閥座10.2通過螺紋結構10.9與所述閥座3旋接。
30.所述發訊器閥座10.2上設置有第一o型圈10.6，用於與閥座3密封。
31.所述發訊器閥芯10.3為塑料材質，其目的為紅色塑料具有警示作用，可以快速讓工作人員看到故障的發生，從而及時阻止故障。
32.其中第一磁鐵2上通過導線連接電信號報警器，為電信號反饋與
33.本發明的工作原理為：油液從兩個進油口進入，兩者油液是不相通的。這兩者之前有一個壓力差值，當下方進油口的油壓大於上方進油口的油壓時，且大於第一彈簧4的舒張彈力，整個閥芯6會向上移動，第二磁鐵5會和第一磁鐵2同性相吸，從而觸發電信號報警，提醒濾芯失效。同時目視發訊器組件10隨著閥芯6會向上移動，原本第三磁鐵9和發訊器磁鐵10.5同性相吸，且大於發訊器彈簧10.4的舒張彈力，之間不產生吸引，發訊器閥芯10.3會彈出，物理提示濾芯失效。
34.當上方進油口的油壓大於下方進油口的油壓，整個閥芯6會向下移動，第二磁鐵5會和第一磁鐵2不接觸。不發生報警。而隨著閥芯6會向下移動，第三磁鐵9和發訊器磁鐵10.5同性相吸，發訊器閥芯10.3不會彈出，表明濾芯還未失效。
