一種呼吸內科護理用吸痰裝置的製作方法
2023-09-17 10:57:47 1
1.本實用新型屬於醫療器械技術領域,特別涉及一種呼吸內科護理用吸痰裝置。
背景技術:
2.痰是喉以下呼吸病理或生理分泌物,吸痰為某些痰液不能咳出或者嘔吐物誤入氣管的病人吸引出痰液或者嘔吐物,保持呼吸道通暢的一種搶救配合方法,但是,現如今的吸痰裝置,在吸痰完成後無法及時對呼吸道噴灑消毒藥液,且藥液不易儲存,因此,現亟需一種呼吸內科護理用吸痰裝置,來解決以上問題。
技術實現要素:
3.針對現有技術存在的不足,本實用新型目的是提供一種呼吸內科護理用吸痰裝置,解決上述背景技術中提出的問題。
4.本實用新型通過以下的技術方案實現:一種呼吸內科護理用吸痰裝置,包括:設備主體、吸痰箱、壓力表以及箱門,所述設備主體下方設置有吸痰箱,所述吸痰箱正面中間設置有箱門,所述箱門正面右側設置有壓力表,所述吸痰箱上表面後側設置有支撐架,所述支撐架前方左側設置有抽吸管,所述抽吸管上方設置有抽吸軟管,所述抽吸軟管右側設置有抽吸頭,所述抽吸管右側設置有輸液管,所述輸液管上方設置有輸液軟管,所述輸液軟管右側設置有噴霧頭,所述吸痰箱內部四周設置有保溫層,所述吸痰箱內部左側下方設置有負壓泵,所述負壓泵右側設置有吸痰罐,所述吸痰罐右側下方設置有藥液箱,所述藥液箱上方設置有輸送泵,所述吸痰箱背面左側設置有半導體製冷器,所述噴霧頭外側面設置有多個噴孔。
5.作為一優選的實施方式,所述吸痰罐在實際使用的時候通過連接管與壓力表連接,所述支撐架在實際使用的時候與抽吸管連接,所述支撐架在實際使用的時候與輸液管連接。
6.作為一優選的實施方式,所述抽吸軟管在實際使用的時候與抽吸管連接,所述抽吸頭在實際使用的時候與抽吸軟管連接,所述吸痰罐在實際使用的時候通過連通閥與抽吸管連接。
7.作為一優選的實施方式,所述輸送泵在實際使用的時候與輸液管連接,所述藥液箱在實際使用的時候通過連接管與輸送泵連接。
8.作為一優選的實施方式,所述輸液軟管在實際使用的時候與輸液管連接,所述噴霧頭在實際使用的時候與輸液軟管連接。
9.作為一優選的實施方式,所述噴霧頭和抽吸頭均為一次性用品,所述藥液箱在實際使用的時候通過連接管與輸送泵連接。
10.作為一優選的實施方式,所述藥液箱在實際使用的時候與半導體製冷器連接,所述抽吸頭在實際使用的時候為圓柱形結構,所述噴霧頭在實際使用的時候為圓柱形結構。
11.採用了上述技術方案後,本實用新型的有益效果是:通過設置輸送泵,在吸痰完成
後,工作人員可以將噴霧頭放置呼吸道內部,啟動輸送泵,輸送泵將藥液箱內部的消毒液體輸送至噴霧頭噴出,對呼吸道內部進行消毒,使得本實用新型更加實用,通過設置半導體製冷器,能夠對藥液箱內部製冷,提升藥液的儲存時間,在實際使用的時候,更適合醫療器械技術領域。
附圖說明
12.為了更清楚地說明本實用新型實施例或現有技術中的技術方案,下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹,顯而易見地,下面描述中的附圖僅僅是本實用新型的一些實施例,對於本領域普通技術人員來講,在不付出創造性勞動性的前提下,還可以根據這些附圖獲得其他的附圖。

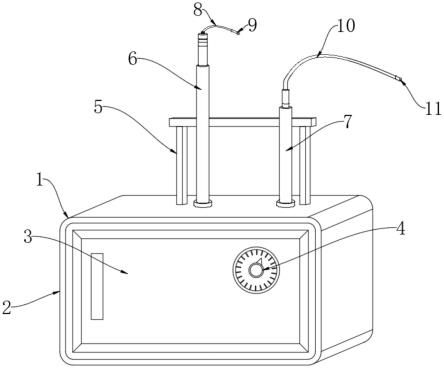

13.圖1為本實用新型一種呼吸內科護理用吸痰裝置的整體結構示意圖。
14.圖2為本實用新型一種呼吸內科護理用吸痰裝置正面剖視的示意圖。
15.圖3為本實用新型一種呼吸內科護理用吸痰裝置後視的示意圖。
16.圖4為本實用新型一種呼吸內科護理用吸痰裝置中噴霧頭正視的示意圖。
17.圖中,1-設備主體、2-吸痰箱、3-箱門、4-壓力表、5-支撐架、6-抽吸管、7-輸液管、8-抽吸軟管、9-抽吸頭、10-輸液軟管、11-噴霧頭、12-保溫層、13-連接管、14-連通閥、15-吸痰罐、16-負壓泵、17-藥液箱、18-輸送泵、19-半導體製冷器、20-噴孔。
具體實施方式
18.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基於本實用新型中的實施例,本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例,都屬於本實用新型保護的範圍。
19.請參閱圖1至圖4,本實用新型提供一種技術方案:一種呼吸內科護理用吸痰裝置,包括:設備主體1、吸痰箱2、壓力表4以及箱門3,設備主體1下方設置有吸痰箱2,吸痰箱2正面中間設置有箱門3,箱門3正面右側設置有壓力表4,吸痰箱2上表面後側設置有支撐架5,支撐架5前方左側設置有抽吸管6,抽吸管6上方設置有抽吸軟管8,抽吸軟管8右側設置有抽吸頭9,抽吸管6右側設置有輸液管7,輸液管7上方設置有輸液軟管10,輸液軟管10右側設置有噴霧頭11,吸痰箱2內部四周設置有保溫層12,吸痰箱2內部左側下方設置有負壓泵16,負壓泵16右側設置有吸痰罐15,吸痰罐15右側下方設置有藥液箱17,藥液箱17上方設置有輸送泵18,吸痰箱2背面左側設置有半導體製冷器19,噴霧頭11外側面設置有多個噴孔20,消毒液體能夠通過噴孔20噴出,支撐架5能夠支撐抽吸管6。
20.吸痰罐15在實際使用的時候通過連接管13與壓力表4連接,支撐架5在實際使用的時候與抽吸管6連接,支撐架5在實際使用的時候與輸液管7連接,輸液管7能夠傳輸消毒液體。
21.抽吸軟管8在實際使用的時候與抽吸管6連接,抽吸頭9在實際使用的時候與抽吸軟管8連接,吸痰罐15在實際使用的時候通過連通閥14與抽吸管6連接,抽吸軟管8方便調節。
22.輸送泵18在實際使用的時候與輸液管7連接,藥液箱17在實際使用的時候通過連
接管13與輸送泵18連接,輸送泵18能夠輸送消毒液體。
23.輸液軟管10在實際使用的時候與輸液管7連接,噴霧頭11在實際使用的時候與輸液軟管10連接,輸液軟管10方便調節角度。
24.噴霧頭11和抽吸頭9均為一次性用品,藥液箱17在實際使用的時候通過連接管13與輸送泵18連接,藥液箱17能夠儲存消毒液體。
25.藥液箱17在實際使用的時候與半導體製冷器19連接,抽吸頭9在實際使用的時候為圓柱形結構,噴霧頭11在實際使用的時候為圓柱形結構,半導體製冷器19能夠對藥液箱17內部製冷。
26.作為本實用新型的一個實施例:在實際使用的時候,打開箱門3,啟動負壓泵16,負壓泵16抽取吸痰罐15內部的氣體,將抽吸頭9放入呼吸道內,然後吸痰罐15通過抽吸頭9吸取呼吸道內的痰液,將其吸取至抽吸軟管8內部,通過抽吸軟管8向抽吸管6內部傳輸,然後通過連通閥14進入吸痰罐15內部,在吸取完成後,工作人員將抽吸頭9取出,可提前打開箱門3向藥液箱17內部加入消毒液體,將噴霧頭11放入呼吸道內,啟動輸送泵18,輸送泵18通過連接管13抽出藥液箱17內部的消毒液體然後通過輸液管7向抽吸軟管8傳輸,抽吸軟管8將消毒液體傳輸至噴霧頭11處,然後通過噴孔20處噴出消毒液體對呼吸道內部進行消毒,工作人員可通過壓力表4觀察吸痰罐15內部氣壓,在設備主體1不使用的情況下,工作人員可啟動半導體製冷器19,半導體製冷器19對藥液箱17內部製冷,使藥液箱17內部溫度降低,使其內部消毒液體儲存時間更長。
27.以上所述僅為本實用新型的較佳實施例而已,並不用以限制本實用新型,凡在本實用新型的精神和原則之內,所作的任何修改、等同替換、改進等,均應包含在本實用新型的保護範圍之內。
