音箱組件的製作方法
2023-05-01 13:41:53 1
1.本公開涉及智能電子設備，具體涉及音箱組件。
背景技術：
2.目前，智能音箱已經成為人類日常生活的常用物品，可以為用戶提供音頻播放、語音交互等功能。但是智能音箱主要還是作為音頻播放設備使用，功能不夠靈活多樣。
技術實現要素：
3.本公開實施例提供控制音箱組件，通過音箱和組件模塊的配合使用，實現更靈活多樣的功能。
4.本技術實施例提供了一種音箱組件，其特徵在於，包括音箱模塊和第一組件模塊，所述音箱模塊和所述第一組件模塊之間通信連接；所述第一組件模塊中設有電機，所述電機的輸出軸連接有連接件，所述音箱模塊與所述連接件以可拆卸方式連接，形成第一整體結構，所述第一整體結構可在所述電機的驅動下移動。
5.可選的，所述音箱模塊的數量為兩個，所述電機的輸出軸包括第一輸出軸和第二輸出軸，所述連接件包括第一連接件和第二連接件，所述第一輸出軸和所述第二輸出軸位於所述第一組件模塊的相對的兩側，所述第一輸出軸與所述第一連接件連接，所述第二輸出軸與所述第二連接件連接，所述第一連接件與一個所述音箱模塊以可拆卸方式連接，所述第二連接件與另一個所述音箱模塊以可拆卸方式連接，形成第一整體結構。
6.可選的，所述音箱模塊為球冠形狀，所述第一組件模塊為圓盤形狀，所述第一整體結構為球形形狀。
7.可選的，所述音箱模塊與所述連接件以可拆卸方式連接，包括：所述音箱模塊以磁吸方式與所述連接件連接。
8.可選的，所述音箱模塊的表面設有顯示組件或者電子布。
9.可選的，所述音箱模塊上設有麥克風。
10.可選的，所述音箱模塊和所述第一組件模塊中均設有第一無線通信模塊，所述音箱模塊和所述第一組件模塊之間通信連接，包括：所述音箱模塊和所述第一組件模塊通過所述第一無線通信模塊通信連接。
11.可選的，所述第一組件模塊和/或所述音箱模塊中設有用於感知外部環境的傳感器，所述音箱組件還包括指令接收模塊和控制模塊，所述指令接收模塊和所述控制模塊設置在所述音箱模塊或所述第一組件模塊中，所述控制模塊用於在通過所述指令接收模塊接收到第一命令並且所述音箱模塊和所述第一組件模塊通過所述第一無線通信模塊配對連接的情況下，控制所述第一整體結構進入安防模式。
12.可選的，所述第一組件模塊和/或所述音箱模塊中設有投影光機，所述音箱組件還包括指令接收模塊和控制模塊，所述指令接收模塊和所述控制模塊設置在所述音箱模塊或所述第一組件模塊中，所述控制模塊用於在通過所述指令接收模塊接收到第二命令並且所
述音箱模塊和所述第一組件模塊通過所述第一無線通信模塊配對連接的情況下，控制所述第一整體結構進入投影模式。
13.可選的，所述第一組件模塊和/或所述音箱模塊中設有用於感知外部環境的傳感器，所述第一組件模塊和/或所述音箱模塊中設有投影光機，所述音箱組件還包括指令接收模塊和控制模塊，所述指令接收模塊和所述控制模塊設置在所述音箱模塊或所述第一組件模塊中，所述控制模塊用於在通過所述指令接收模塊接收到第一命令並且所述音箱模塊和所述第一組件模塊通過所述第一無線通信模塊配對連接的情況下，控制所述第一整體結構進入安防模式，所述控制模塊還用於在通過所述指令接收模塊接收到第二命令並且所述音箱模塊和所述第一組件模塊通過所述第一無線通信模塊配對連接的情況下，控制所述第一整體結構進入投影模式。
14.可選的，所述第一組件模塊和/或所述音箱模塊中設有投影光機，所述音箱組件還包括底座，所述底座中設有第一無線通信模塊，所述第一整體結構可拆卸地安裝在所述底座上，形成第二整體結構，所述控制模塊在通過所述指令接收模塊接收到第二命令並且所述音箱模塊和所述第一組件模塊通過所述第一無線通信模塊配對連接的情況下，控制所述第一整體結構進入投影模式，包括：所述控制模塊在通過所述指令接收模塊接收到第二命令並且所述音箱模塊、所述第一組件模塊、所述底座通過所述第一無線通信模塊配對連接的情況下，控制所述第二整體結構進入投影模式。
15.可選的，所述底座上設有揚聲器。
16.可選的，所述音箱組件還包括第二無線通信模塊，所述第二無線通信模塊用於與物聯網網關通信連接，所述無線通信模塊設置在所述音箱模塊或所述第一組件模塊中，所述音箱組件還包括指令接收模塊和控制模塊，所述指令接收模塊和所述控制模塊設置在所述音箱模塊或所述第一組件模塊中，所述控制模塊用於在通過所述指令接收模塊接收到第三命令並且所述音箱模塊和所述第一組件模塊通過所述第一無線通信模塊配對連接的情況下，控制所述第一整體結構進入物聯網設備控制模式。
17.可選的，所述音箱組件還包括第二組件模塊，所述第二組件模塊中設有第二無線通信模塊，所述第二無線通信模塊用於與物聯網網關通信連接，在所述音箱模塊和所述第一組件模塊未組裝在一起的情況下，所述音箱模塊和所述第二組件模塊能夠以可拆卸方式組裝成第三整體結構，所述音箱組件還包括指令接收模塊和控制模塊，所述指令接收模塊設置在所述音箱模塊或所述第二組件模塊中，所述控制模塊設置在所述音箱模塊或所述第二組件模塊中，所述控制模塊用於在通過所述指令接收模塊接收到第三命令並且所述音箱模塊和所述第二組件模塊通過所述第一無線通信模塊配對連接的情況下，控制所述第三整體結構進入物聯網設備控制模式。
18.可選的，所述第二組件模塊為壁掛模塊。
19.可選的，所述音箱模塊為球冠形狀，所述第二組件模塊為圓盤形狀，所述音箱模塊和所述第二組件模塊以可拆卸方式組裝成第三整體結構，包括：所述音箱模塊以磁吸方式吸附在所述第二組件模塊的一側表面上。
20.可選的，所述第一無線通信模塊為近場通信模塊。
21.本公開實施例的一個有益效果在於，可以將音箱和組件模塊配合使用，實現更靈活多樣的功能。
22.通過以下參照附圖對本公開的示例性實施例的詳細描述，本公開實施例的其它特徵及其優點將會變得清楚。
附圖說明
23.被結合在說明書中並構成說明書的一部分的附圖示出了本公開的實施例，並且連同其說明一起用於解釋本公開實施例的原理。
24.圖1-8示出根據本公開實施例的音箱組件的示意圖。
具體實施方式
25.現在將參照附圖來詳細描述本公開的各種示例性實施例。應注意到：除非另外具體說明，否則在這些實施例中闡述的部件和步驟的相對布置、數字表達式和數值不限制本發明的範圍。
26.以下對至少一個示例性實施例的描述實際上僅僅是說明性的，決不作為對本發明及其應用或使用的任何限制。
27.對於相關領域普通技術人員已知的技術、方法和設備可能不作詳細討論，但在適當情況下，所述技術、方法和設備應當被視為說明書的一部分。
28.在這裡示出和討論的所有例子中，任何具體值應被解釋為僅僅是示例性的，而不是作為限制。因此，示例性實施例的其它例子可以具有不同的值。
29.應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨後的附圖中不需要對其進行進一步討論。
30.本技術公開了一種音箱組件，包括音箱模塊和第一組件模塊，音箱模塊和第一組件模塊之間通信連接。第一組件模塊中設有電機，電機的輸出軸連接有連接件。音箱模塊與連接件以可拆卸方式連接，形成第一整體結構，第一整體結構可在所述電機的驅動下移動。

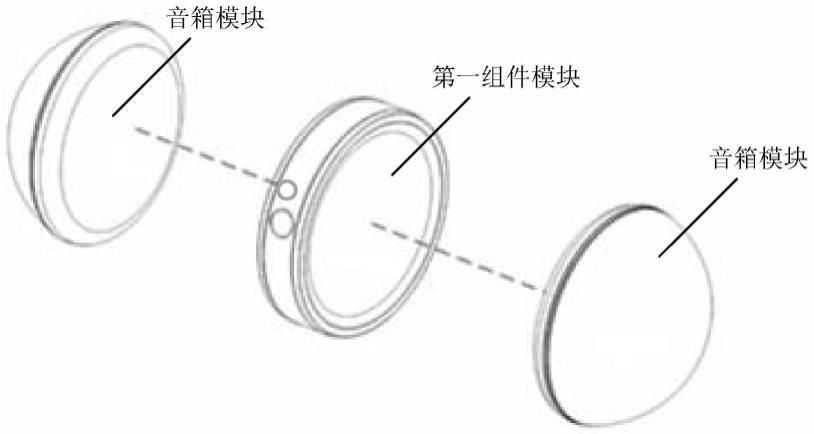

31.在本技術實施例的一個示例中，可以如圖1所示，音箱模塊可以是兩個，且音箱模塊可以是球冠形狀。第一組件模塊可以為圓盤形狀。音箱模塊和第一組件模塊可以以可拆卸方式連接，形成第一整體結構，在本例中，第一整體結構為球形形狀，如圖2所示。
32.需要說明的是，儘管示例介紹了音箱模塊、第一組件模塊的形狀和數量，以及組成的第一整體結構的形狀，但是本領域技術人員能夠理解，本公開不限於此，音箱模塊、第一組件模塊的形狀和數量，以及組成的第一整體結構的形狀，本領域技術人員可以根據實際應用場景或個人喜好靈活設置。
33.另外，音箱模塊和第一組件模塊之間通信連接，具體的，作為本技術實施例的一個示例，音箱模塊和第一組件模塊之間可以通過接口進行有線連接。音箱模塊和第一組件模塊可以分別設有第一無線通信模塊，音箱模塊和第一組件模塊通過第一無線通信模塊進行無線通信連接。第一無線通信模塊可以是近場通信模塊(nfc通信模塊)、wifi模塊或藍牙模塊等。
34.在本實施例的另一個示例中，音箱模塊的數量為兩個，電機的輸出軸包括第一輸出軸和第二輸出軸，連接件包括第一連接件和第二連接件。第一輸出軸和第二輸出軸位於第一組件模塊的相對的兩側，第一輸出軸與第一連接件連接，第二輸出軸與所述第二連接件連接。第一連接件與一個音箱模塊以可拆卸方式連接，第二連接件與另一個音箱模塊以
可拆卸方式連接，形成第一整體結構。
35.例如，如圖3所示，第一組件模塊中可以為圓盤形狀，第一組件模塊內部設置有電機，電機的兩側各設置有一個輸出軸，輸出軸在第一組件模塊內部與連接件相連，在本例中，連接件可以是圓形的磁吸式的連接件，分別位於第一組件模塊的兩側。圖中兩個音箱模塊可以通過磁吸的方式與連接件可拆卸的連接，形成第一整體結構。在本例中，兩個音箱模塊為球冠形狀且設置在第一組件模塊的兩側，可以充當第一組件模塊的兩個輪子，在電機的驅動下，第一整體結構可以以車輛方式進行移動或者整體進行滾動。
36.在本實施例的另一個示例中，如圖4所示，第一組件模塊也可以為一個長方體，第一組件模塊內部設置有電機，電機的兩側各設置有一個輸出軸，輸出軸在第一組件模塊內部與連接件相連，在本例中，連接件可以為軸狀，分別位於第一組件模塊的兩側，與兩個音箱模塊可拆卸的連接，音箱模塊充當第一組件模塊的輪子，形成類似平衡車式的第一整體結構。
37.需要說明的是，儘管示例介紹了可拆卸方式以及第一整體結構的移動方式的具體事例，但是本領域技術人員能夠理解，可拆卸方式以及第一整體結構的移動方式本公開不限於此，本領域技術人員可以根據實際應用場景或個人喜好靈活設置。
38.在本公開的另一個示例中，音箱模塊的表面設有顯示組件或者電子布。如圖5所示，音箱模塊為球冠形狀，球面上設置有顯示組件或電子布，顯示組件或電子布用於提供顯示功能，可以用來顯示音量或其他參數，具體的，顯示組件可以是顯示屏幕、led燈陣列等等。
39.需要說明的是，儘管示例介紹了顯示組件和電子布的具體事例，但是本領域技術人員能夠理解，本公開不限於此，本領域技術人員可以根據實際應用場景或個人喜好靈活設置。
40.在本公開的一個實施例中，音箱模塊上還可以設置有麥克風。使音箱模塊可以接收用戶的語音。
41.本技術提供了一種音箱組件，包括音箱模塊和第一組件模塊，可以使音箱模塊和第一組件模塊連接，形成可以移動的第一整體結構。通過這種方式，可以使音箱模塊增加移動的功能，獲得一種可移動式的音箱。另外，儘管示例介紹了音箱模塊和第一組件模塊可以連接，但本領域技術人員能夠理解，示例中的音箱模塊也可以作為獨立的音箱進行使用。
42.在本實施例的一個示例中，音箱模塊和第一組件模塊中均設有第一無線通信模塊。音箱模塊和第一組件模塊之間通信連接，包括：音箱模塊和第一組件模塊通過第一無線通信模塊通信連接。
43.可選的，第一無線通信模塊可以是近場通信模塊，近場通信模塊的連接時間非常短，通常小於十分之一秒，且感應距離小於0.2m，能夠避免其他幹擾，所以可以使用近場通信模塊作為第一無線通信模塊，為音箱模塊與第一組件模塊之間快速準確的進行身份識別或配對連接。
44.在本實施例的另一個示例中，音箱模塊和第一組件模塊中分別設置有近場通信模塊，用戶可以通過將帶有近場通信模塊的終端靠近音箱模塊或第一組件模塊，完成身份識別或者對音箱組件進行控制。
45.需要說明的是，儘管示例介紹了第一無線通信模塊是近場通信模塊，但是本領域
技術人員能夠理解，本公開不限於此，本領域技術人員可以根據實際應用場景或個人喜好靈活設置無線通信模塊的具體類型。
46.在本實施例中，音箱模塊和第一組件模塊中均設有第一無線通訊模塊，使音箱模塊和第一組件模塊可以通過無線通訊模塊進行通信連接。通過這種方式，可以使音箱模塊和第一組件模塊的組合更加便捷，使用更加靈活。
47.在實施例的一個示例中，第一組件模塊和/或音箱模塊中設有用於感知外部環境的傳感器，音箱組件還包括指令接收模塊和控制模塊。所述指令接收模塊和控制模塊設置在音箱模塊或所述第一組件模塊中，控制模塊用於在通過所述指令接收模塊接收到第一命令並且音箱模塊和第一組件模塊通過第一無線通信模塊配對連接的情況下，控制第一整體結構進入安防模式。
48.具體的，感知外部環境的傳感器可以是，攝像頭傳感器、雷射傳感器、紅外傳感器或超聲波傳感器等等，傳感器可以通過各種方式感知外部環境，可以用於檢測是否有影響安全的因素等。作為本實施例的一個示例，音箱模塊可以為球冠形狀，第一組件模塊可以為圓盤形狀，兩個音箱模塊通過近場通信模塊配對連接。傳感器可以是攝像頭傳感器，該攝像頭傳感器設置在第一組件模塊中。
49.在本實施例的一個示例中，指令接收模塊可以是設置在第一組件模塊或者音箱模塊中的麥克風，通過該麥克風接收用戶的語音指令，第一命令是進入安防模式的命令。在本例中，可以是用戶所說的「進入安防模式」的語音指令。
50.在本實施例的一個示例中，指令接收模塊可以是第一無線通信模塊，例如近場通信模塊。用戶可以使用帶有近場通信模塊的終端，例如手機，靠近第一整體結構發出指令。
51.在本實施例的一個示例中，指令接收模塊還可以是設置在第一組件模塊或者音箱模塊中的wifi通信模塊、藍牙通信模塊或者其他通信模塊中的一個或者多個。用戶可以通過手機或其他終端發出指令，使上述模塊可以通過接收的無線信號來接收對應的指令。
52.控制模塊在指令接收模塊接收到進入安防模式的指令且音箱模塊和第一組件模塊通過近場通信模塊配對連接的情況下，控制第一整體結構進入安防模式。在安防模式下，第一整體結構通過電機的驅動進行移動巡邏，並通過攝像頭傳感器檢測是否有影響安全的因素存在。
53.在本技術的一個示例中，在檢測到有影響安全的因素存在後，音箱模塊還可以發出警報提示音並且向終端發送告警信息。在本技術的一個示例中，攝像頭傳感器拍攝的圖像可以被發送到終端中，使得終端可以查看房屋的實時情況。
54.在本例中，音箱組件中設置有傳感器，音箱組件可以通過第一無線通信模塊配對連接，並根據指令接收模塊接收到進入安防模式的指令，控制音箱的第一整體結構進入安防模式。可以通過傳感器檢測是否有影響安全的因素，使音箱還具有居家安防的功能。
55.在實施例的一個示例中，第一組件模塊和/或所述音箱模塊中設有投影光機，音箱組件還包括指令接收模塊和控制模塊。所述指令接收模塊和控制模塊設置在音箱模塊或所述第一組件模塊中，控制模塊用於在通過所述指令接收模塊接收到第二命令並且音箱模塊和第一組件模塊通過第一無線通信模塊配對連接的情況下，控制第一整體結構進入投影模式。
56.與前例類似的，指令接收模塊可以是麥克風，用於接收用戶的語音指令，第二命令
可以是進入投影模式的命令。在本例中，可以是用戶所說的「進入投影模式」的語音指令。或者，指令接收模塊可以是近場通信模塊，還可以是wifi通信模塊、藍牙通信模塊或者其他通信模塊。用戶可以通過手機或其他終端發出指令，使上述模塊可以通過接收的無線信號來接收對應的指令。另外，也可以通過上述通信模塊進行終端與第一整體結構的信號傳遞，使第一整體結構可以投影終端的內容。
57.在投影模式下，投影光機進行投影，音箱模塊發出與投影內容關聯的聲音。例如，投影光機設置在第一組件模塊上，音箱模塊通過自身的wifi模塊從終端獲取到視頻，音箱模塊將視頻畫面發送給投影光機，投影光機將視頻畫面投影出來，並且音箱模塊通過其揚聲器播放該視頻的聲音部分，從而使得用戶得到劇場式的體驗。
58.在本實施例的另一個示例中，第一組件模塊和/或音箱模塊中設有用於感知外部環境的傳感器，第一組件模塊和/或音箱模塊中設有投影光機，音箱組件還包括指令接收模塊和控制模塊，指令接收模塊和控制模塊設置在音箱模塊或第一組件模塊中，控制模塊用於在通過指令接收模塊接收到第一命令並且音箱模塊和第一組件模塊通過第一無線通信模塊配對連接的情況下，控制第一整體結構進入安防模式。控制模塊還用於在通過指令接收模塊接收到第二命令並且所述音箱模塊和所述第一組件模塊通過第一無線通信模塊配對連接的情況下，控制第一整體結構進入投影模式。具體的，如圖6所示，第一組件模塊上可以設有攝像頭傳感器和投影光機，通過指令接收模塊接收到的不同模式的指令，使第一整體結構可以進入安防模式或投影模式。
59.在本技術實施例的一個示例中，第一組件模塊和/或音箱模塊中設有投影光機。音箱組件還包括底座，底座中設有第一無線通信模塊，第一整體結構可拆卸地安裝在所述底座上，形成第二整體結構，控制模塊在通過指令接收模塊接收到第二命令並且音箱模塊和所述第一組件模塊通過第一無線通信模塊配對連接的情況下，控制第一整體結構進入投影模式，包括：控制模塊在通過所述指令接收模塊接收到第二命令並且音箱模塊、所述第一組件模塊、底座通過所述第一無線通信模塊配對連接的情況下，控制第二整體結構進入投影模式。
60.具體的，作為本實施例的一個示例，音箱組件還包括底座，底座部分如圖7所示，在本例中，底座、音箱模塊和第一組件中都設有第一無線通信模塊，例如近場通信模塊，底座、音箱模塊、第一組件模塊通過近場通信模塊配對連接。第一整體結構，可以是兩個音箱模塊與第一組件模塊組合的球形形狀。第一整體結構可拆卸的安裝在底座上，具體的，可以採用磁吸的方式，形成第二整體結構。
61.指令接收模塊可以是設置在第一組件模塊或者音箱模塊中的麥克風，通過該麥克風接收用戶的語音指令，第二命令是進入投影模式的命令。在本例中，可以是用戶所說的「進入投影模式」的語音指令。指令接收模塊還可以是設置在第一組件模塊、音箱模塊或者底座中的wifi通信模塊、藍牙通信模塊或者其他通信模塊中的一個或者多個。用戶可以通過手機或其他終端發出指令，使上述模塊可以通過接收的無線信號來接收對應的指令。
62.控制模塊在指令接收模塊接收到進入投影模式的指令且音箱模塊、第一組件模塊和底座通過近場通信模塊配對連接的情況下，控制第二整體結構進入投影模式。使其投影光機進行投影，並使音箱模塊發出與投影內容關聯的聲音。。
63.在本實施例的一個示例中，底座可以不帶有第一無線通信模塊，在第二整體結構
中，起支撐固定的作用。
64.在本實施例的另一個示例中，底座上還可以設置有揚聲器，具體的，可以設置有重低音揚聲器。在投影模式下，音箱模塊中的揚聲器和底座上的重低音揚聲器共同工作，為用戶提供更好的聲學體驗。
65.在本技術實施例的一個示例中，音箱組件還包括第二無線通信模塊，第二無線通信模塊用於與物聯網網關通信連接，無線通信模塊設置在音箱模塊或第一組件模塊中，音箱組件還包括指令接收模塊和控制模塊，指令接收模塊和控制模塊設置在音箱模塊或第一組件模塊中。控制模塊用於在通過所述指令接收模塊接收到第三命令並且音箱模塊和第一組件模塊通過第一無線通信模塊配對連接的情況下，控制第一整體結構進入物聯網設備控制模式。
66.具體的，第二無線通信模塊可以是wifi通信模塊、藍牙通信模塊等，第二無線通信模塊可以通過wifi或者藍牙與物聯網網關進行通信連接。
67.與前例類似的，指令接收模塊可以是麥克風，用於接收用戶的語音指令，第三命令可以是進入物聯網設備控制模式的命令。在本例中，可以是用戶所說的「進入物聯網設備控制模式」的語音指令。或者，指令接收模塊可以是設置在音箱模塊或第一組件模塊上的近場通信模塊、wifi通信模塊、藍牙通信模塊或者其他通信模塊。用戶可以通過手機或其他終端發出指令，使上述模塊可以通過接收的無線信號來接收對應的指令。
68.控制模塊在指令接收模塊接收到進入物聯網設備控制模式的指令且音箱模塊、第一組件模塊通過近場通信模塊配對連接的情況下，控制第一整體結構進入物聯網設備控制模式。使用戶可以通過音箱組件控制物聯網中的其他設備。
69.在本實施例的一個示例中，第一組件模塊或者音箱模塊可以具有壁掛功能，使得第一整體結構可以懸掛在牆壁上。例如，第一組件模塊或者音箱模塊設有掛鈎，可以掛在牆壁上。
70.在本實施例的一個示例中，音箱組件還包括第二組件模塊，第二組件模塊中設有第二無線通信模塊，第二無線通信模塊用於與物聯網網關通信連接，在音箱模塊和第一組件模塊未組裝在一起的情況下，音箱模塊和第二組件模塊能夠以可拆卸方式組裝成第三整體結構。音箱組件還包括指令接收模塊和控制模塊，指令接收模塊設置在音箱模塊或第二組件模塊中，控制模塊設置在所述音箱模塊或所述第二組件模塊中，控制模塊用於在通過指令接收模塊接收到第三命令並且音箱模塊和第二組件模塊通過第一無線通信模塊配對連接的情況下，控制所述第三整體結構進入物聯網設備控制模式。
71.具體的，作為本實施例的一個示例，音箱模塊為球冠形狀，所述第二組件模塊為圓盤形狀，如圖8所示，第二組件模塊設置有wifi通信模塊，該模塊可以與物聯網網關通信連接。音箱模塊和第二組件模塊能夠以可拆卸方式，例如音箱模塊以磁吸方式吸附在所述第二組件模塊的一側表面上，組成第三整體結構。
72.指令接收模塊可以是麥克風，用於接收用戶的語音指令，第三命令可以是進入物聯網設備控制模式的命令。或者，指令接收模塊可以是設置在音箱模塊或者第二組件模塊上的近場通信模塊、wifi通信模塊、藍牙通信模塊或者其他通信模塊。用戶可以通過手機或其他終端發出指令，使上述模塊可以通過接收的無線信號來接收對應的指令。在本例中，可以是用戶所說的「進入物聯網設備控制模式」的語音指令。
73.在本例中，可以是用戶所說的「進入物聯網設備控制模式」的語音指令。控制模塊在指令接收模塊接收到進入物聯網設備控制模式的指令且音箱模塊、第一組件模塊通過近場通信模塊配對連接的情況下，控制第一整體結構進入物聯網設備控制模式。使用戶可以通過音箱組件控制物聯網中的其他設備。
74.在本實施例的一個示例中，第二組件模塊可以是壁掛模塊。該壁掛模塊的一側可以以可拆卸的方式，與音箱組件組成第三整體結構，例如，在壁掛模塊的一側以磁吸方式吸附音箱模塊。而另一側可以掛在牆壁上。例如，壁掛模塊上設有掛鈎，可以掛在牆壁上。
75.在本例中，音箱模塊和第一組件模塊未組裝在一起的情況下，音箱模塊和第二組件模塊可以通過可拆卸方式組裝成第三整體結構，音箱組件之間可以通過第一無線通信模塊配對連接，並根據指令接收模塊接收到進入物聯網設備控制模式的指令，控制音箱的第三整體結構進入物聯網設備控制模式，使用戶可以通過音箱控制物聯網中的其他設備。
76.控制模塊可以包括處理器和存儲器，存儲器上存儲有可在處理器上運行的程序或指令，該程序或指令被處理器執行時實現上述實施例中的方法步驟，例如，控制音箱組件進入安防模式、投影模式、或物聯網設備控制模式，並控制各個音箱組件按照當前模式的要求進行工作。
77.本公開中的各個實施例均採用遞進的方式描述，各個實施例之間相同相似的部分互相參見即可，每個實施例重點說明的都是與其他實施例的不同之處。尤其，對於裝置、設備實施例而言，由於其基本相似於方法實施例，所以描述的比較簡單，相關之處參見方法實施例的部分說明即可。
78.上述對本公開特定實施例進行了描述。其它實施例在所附權利要求書的範圍內。在一些情況下，在權利要求書中記載的動作或步驟可以按照不同於實施例中的順序來執行並且仍然可以實現期望的結果。另外，在附圖中描繪的過程不一定要求示出的特定順序或者連續順序才能實現期望的結果。在某些實施方式中，多任務處理和並行處理也是可以的或者可能是有利的。
79.本公開的實施例可以是系統、方法和/或電腦程式產品。電腦程式產品可以包括計算機可讀存儲介質，其上載有用於使處理器實現本公開的實施例的各個方面的計算機可讀程序指令。
80.計算機可讀存儲介質可以是可以保持和存儲由指令執行設備使用的指令的有形設備。計算機可讀存儲介質例如可以是――但不限於――電存儲設備、磁存儲設備、光存儲設備、電磁存儲設備、半導體存儲設備或者上述的任意合適的組合。計算機可讀存儲介質的更具體的例子(非窮舉的列表)包括：可攜式計算機盤、硬碟、隨機存取存儲器(ram)、只讀存儲器(rom)、可擦式可編程只讀存儲器(eprom或快閃記憶體)、靜態隨機存取存儲器(sram)、可攜式壓縮盤只讀存儲器(cd-rom)、數字多功能盤(dvd)、記憶棒、軟盤、機械編碼設備、例如其上存儲有指令的打孔卡或凹槽內凸起結構、以及上述的任意合適的組合。這裡所使用的計算機可讀存儲介質不被解釋為瞬時信號本身，諸如無線電波或者其他自由傳播的電磁波、通過波導或其他傳輸媒介傳播的電磁波(例如，通過光纖電纜的光脈衝)、或者通過電線傳輸的電信號。
81.這裡所描述的計算機可讀程序指令可以從計算機可讀存儲介質下載到各個計算/處理設備，或者通過網絡、例如網際網路、區域網、廣域網和/或無線網下載到外部計算機或外
部存儲設備。網絡可以包括銅傳輸電纜、光纖傳輸、無線傳輸、路由器、防火牆、交換機、網關計算機和/或邊緣伺服器。每個計算/處理設備中的網絡適配卡或者網絡接口從網絡接收計算機可讀程序指令，並轉發該計算機可讀程序指令，以供存儲在各個計算/處理設備中的計算機可讀存儲介質中。
82.用於執行本公開的實施例操作的電腦程式指令可以是彙編指令、指令集架構(isa)指令、機器指令、機器相關指令、微代碼、固件指令、狀態設置數據、或者以一種或多種程式語言的任意組合編寫的原始碼或目標代碼，程式語言包括面向對象的程式語言—諸如smalltalk、c++等，以及常規的過程式程式語言—諸如「c」語言或類似的程式語言。計算機可讀程序指令可以完全地在用戶計算機上執行、部分地在用戶計算機上執行、作為一個獨立的軟體包執行、部分在用戶計算機上部分在遠程計算機上執行、或者完全在遠程計算機或伺服器上執行。在涉及遠程計算機的情形中，遠程計算機可以通過任意種類的網絡—包括區域網(lan)或廣域網(wan)—連接到用戶計算機，或者，可以連接到外部計算機(例如利用網際網路服務提供商來通過網際網路連接)。在一些實施例中，通過利用計算機可讀程序指令的狀態信息來個性化定製電子電路，例如可編程邏輯電路、現場可編程門陣列(fpga)或可編程邏輯陣列(pla)，該電子電路可以執行計算機可讀程序指令，從而實現本公開的實施例的各個方面。
83.這裡參照根據本公開的實施例的方法、裝置(系統)和電腦程式產品的流程圖和/或框圖描述了本公開的實施例的各個方面。應當理解，流程圖和/或框圖的每個方框以及流程圖和/或框圖中各方框的組合，都可以由計算機可讀程序指令實現。
84.這些計算機可讀程序指令可以提供給通用計算機、專用計算機或其它可編程數據處理裝置的處理器，從而生產出一種機器，使得這些指令在通過計算機或其它可編程數據處理裝置的處理器執行時，產生了實現流程圖和/或框圖中的一個或多個方框中規定的功能/動作的裝置。也可以把這些計算機可讀程序指令存儲在計算機可讀存儲介質中，這些指令使得計算機、可編程數據處理裝置和/或其他設備以特定方式工作，從而，存儲有指令的計算機可讀介質則包括一個製造品，其包括實現流程圖和/或框圖中的一個或多個方框中規定的功能/動作的各個方面的指令。
85.也可以把計算機可讀程序指令加載到計算機、其它可編程數據處理裝置、或其它設備上，使得在計算機、其它可編程數據處理裝置或其它設備上執行一系列操作步驟，以產生計算機實現的過程，從而使得在計算機、其它可編程數據處理裝置、或其它設備上執行的指令實現流程圖和/或框圖中的一個或多個方框中規定的功能/動作。
86.附圖中的流程圖和框圖顯示了根據本公開的多個實施例的系統、方法和電腦程式產品的可能實現的體系架構、功能和操作。在這點上，流程圖或框圖中的每個方框可以代表一個模塊、程序段或指令的一部分，模塊、程序段或指令的一部分包含一個或多個用於實現規定的邏輯功能的可執行指令。在有些作為替換的實現中，方框中所標註的功能也可以以不同於附圖中所標註的順序發生。例如，兩個連續的方框實際上可以基本並行地執行，它們有時也可以按相反的順序執行，這依所涉及的功能而定。也要注意的是，框圖和/或流程圖中的每個方框、以及框圖和/或流程圖中的方框的組合，可以用執行規定的功能或動作的專用的基於硬體的系統來實現，或者可以用專用硬體與計算機指令的組合來實現。對於本領域技術人員來說公知的是，通過硬體方式實現、通過軟體方式實現以及通過軟體和硬體
結合的方式實現都是等價的。
87.以上已經描述了本公開的各實施例，上述說明是示例性的，並非窮盡性的，並且也不限於所披露的各實施例。在不偏離所說明的各實施例的範圍的情況下，對於本技術領域的普通技術人員來說許多修改和變更都是顯而易見的。本文中所用術語的選擇，旨在最好地解釋各實施例的原理、實際應用或對市場中的技術的改進，或者使本技術領域的其它普通技術人員能理解本文披露的各實施例。
