一種扁平電纜接口的電連接器的製作方法

2023-11-01 11:07:40

1.本發明涉及電連接器技術領域，具體的說，是一種扁平電纜接口的電連接器。


背景技術：

2.目前，電連接器的插座採用直式插座，在安裝90
°
或其他角度的電纜時，通常將插座尾部通過單芯線纜連接扁平電纜，再將扁平電纜彎曲後沿機櫃壁布線，該布線方式不僅生產加工工序雜，而且，通過單芯電纜連接扁平電纜不利於滿足客戶低電感參數的要求。
3.因此，現有的電連接器存在以下不足：
4.1、原有電連接器的體積大，佔用空間大，難以滿足對狹小空間的需求；
5.2、直式插座用單芯線纜引出，線纜需與插座和扁平電纜分別焊接，加工工序多，生產環節不易管控；
6.3、單芯線纜的電感比扁平電纜高；
7.4、插座直式出線後需要靠單芯線纜的柔軟性實現扁平電纜彎曲沿機櫃布線，單芯線纜裸露在外，絕緣層有被刺破的可能。


技術實現要素：

8.本發明的目的在於提供一種扁平電纜接口的電連接器，用於解決現有技術中將單芯線纜直接連接扁平電纜，實現彎曲布線存在的加工工序多，單芯線纜與扁平電纜的電感不一致，以及布線過程中的單芯線纜裸露的技術問題。
9.本發明通過下述技術方案解決上述問題：
10.一種扁平電纜接口的電連接器，包括：連接插頭和扁平電纜的插座；
11.插座包括插座殼體、安裝基座、短插孔組件和長插孔組件，插座殼體內形成有呈安裝角度相貫通的第一通孔與第二通孔，安裝基座設置於第一通孔靠近第二通孔一端；短插孔組件和長插孔組件一端插入至安裝基座內，另一端彎折延伸至第二通孔內並與扁平電纜相連接，且第二通孔做灌膠密封處理。
12.作為本發明的進一步改進，所述插座還包括玻坯和玻燒插針，玻燒插針兩端貫穿玻坯設置，一端與短插孔組件或長插孔組件相連接，另一端與插頭相連接。
13.作為本發明的進一步改進，與所述玻燒插針相插接的安裝基座和插頭的插孔均採用劈槽插孔。
14.作為本發明的進一步改進，所述玻坯靠近插頭一側設置有界密墊。
15.作為本發明的進一步改進，所述界密墊採用矽橡膠製作而成。
16.作為本發明的進一步改進，所述玻燒插針插入至插頭的插孔內時，玻燒插針與插孔的接觸深度為3.3mm。
17.作為本發明的進一步改進，所述短插孔組件和長插孔組件連接扁平電纜處均設置有扁平焊線槽，便於與扁平電纜錫點焊接。
18.作為本發明的進一步改進，所述第一通孔與第二通孔呈90
°
設置，且短插孔組件和
長插孔組件的彎折角度為90
°
；所述短插孔組件的彎折點相較於長插孔組件的彎折點靠近安裝基座設置。
19.作為本發明的進一步改進，所述插座殼體與插頭鍵槽配合。
20.作為本發明的進一步改進，所述插頭包括插頭殼體，插頭殼體內嵌套有安裝基座，安裝基座內套設有套管，套管內設有插孔，通過插孔兩端插接玻燒插針和四芯屏蔽電纜；插頭殼體一端外套設有防塵蓋，防塵蓋和插頭殼體的連接處外套設有連接環，且連接環與插頭殼體之間設置有卡圈，通過卡圈對連接環與插頭殼體進行限位連接；插頭殼體另一端外套設有尾蓋，通過尾蓋將四芯屏蔽電纜與插頭殼體的連接處相密封蓋合。
21.本發明與現有技術相比，具有以下優點及有益效果：
22.本發明的電連接器用於高壓電容儲存的電能傳輸，滿足客戶對電連接器體積小、低電感和高可靠性的要求，具有體積小、耐環境、低電感、高可靠性的特點；
23.本發明實現插座直接引出扁平電纜沿機櫃布線到制定接口，由側面引出取締了單芯線纜的裝配，縮短了生產工序，從而達到了結構精簡、連接強度增加和電能傳輸損耗最低的效果。
附圖說明
24.圖1為本發明一種扁平電纜接口的電連接器的結構示意圖；
25.圖2為本發明一種扁平電纜接口的電連接器的插頭結構示意圖；
26.圖3為本發明一種扁平電纜接口的電連接器的插頭的截面圖；

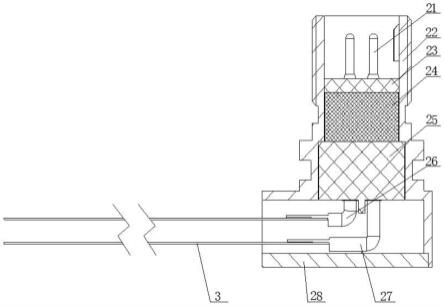

27.圖4為本發明一種扁平電纜接口的電連接器的插座結構示意圖。
28.附圖標記：
29.1.插頭；2.插座；3.扁平電纜；11.防塵蓋；12.連接環；13.安裝基座；14.套管；15.卡圈；16.插孔；17.插頭殼體；18.尾蓋；19.四芯屏蔽電纜；21.玻燒插針；22.插座殼體；23.界密墊；24.玻坯；25.安裝基座；26.短插孔組件；27.長插孔組件；28.蓋板。
具體實施方式
30.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
31.實施例：
32.參照附圖1-4，一種扁平電纜接口的電連接器，包括插頭1、插座2和扁平電纜3，插頭1和扁平電纜3分別連接於插座2的兩端，插座包括插座殼體、安裝基座、短插孔組件和長插孔組件，插座殼體內形成有呈安裝角度相貫通的第一通孔與第二通孔，安裝基座設置於第一通孔靠近第二通孔一端；短插孔組件和長插孔組件一端插入至安裝基座內，另一端彎折延伸至第二通孔內並與扁平電纜相連接，且第二通孔做灌膠密封處理。
33.具體的，本實施例中，插頭1和扁平電纜3呈90
°
設置。
34.插座2包括插座殼體22、蓋設於插座殼體上的蓋板28、以及設置於插座殼體內的玻燒插針21、玻坯24、安裝基座25、短插孔組件26和長插孔組件27，插座2內形成有相連通的第
一通孔和第二通孔，本實施例中，第一通孔與第二通孔呈90
°
設置，通過第一通孔設置玻燒插針21、玻坯24和安裝基座25等部件，通過第二通孔設置扁平電纜3；進一步的，安裝基座25靠近第二通孔一端連接有呈90
°
彎曲的短插孔組件26和長插孔組件27，其中，短插孔組件26靠近安裝基座25彎曲，長插孔組件27遠離安裝基座25彎曲，且短插孔組件26和長插孔組件27伸入至第二通孔內，通過短插孔組件和長插孔組件連接扁平電纜3。短插孔組件26和長插孔組件27另一端插入至安裝基座25內，且在安裝基座25內插接有玻燒插針21，玻燒插針21另一端穿過玻坯24伸至插頭1內的插孔16內。玻燒插針21、插座殼體22和玻坯24燒結形成玻燒外殼組件，一端與插頭插孔連接，另一端與插座尾部彎式插孔連接，插孔均採用劈槽插孔，彎式插孔尾部做成扁平焊線槽，便於與扁平電纜錫點焊接。
35.插頭1包括插頭殼體17，插頭殼體17內嵌套有安裝基座13，安裝基座內套設有套管14，套管14內設有插孔16，通過插孔16兩端插接玻燒插針21和四芯屏蔽電纜19；插頭殼體17一端外套設有防塵蓋11，防塵蓋11和插頭殼體17的連接處外套設有連接環12，且連接環12與插頭殼體17之間設置有卡圈15，通過卡圈可對連接環12與插頭殼體17進行限位連接；插頭殼體17另一端外套設有尾蓋18，通過尾蓋18將四芯屏蔽電纜19與插頭殼體17的連接處相密封蓋合。
36.進一步的，為了保持電連接器的插頭和插座順利插合，能盲插使用。插座殼體22內圓上設置一個內凸鍵，插頭殼體相對應的設置有一個鍵槽，通過內凸鍵與鍵槽鍵連接；玻燒插針的接觸對插入至插孔內，與插孔的接觸深度為3.3mm。
37.當插頭與插座相插接並旋合連接時，插座殼體內玻坯24面向插頭1的安裝基座13一端設置有界密墊23，界密墊採用矽橡膠(6144)製作而成。插頭端面抵緊界密墊的矽橡膠面，起到極與極、極與殼之間封嚴的作用，提高產品的電氣性能。作為優選，當短插孔組件和長插孔組件連接扁平電纜後，第二通孔做灌膠密封處理。
38.本實施例在保持使用功能的前提下，插座殼體的第一通孔和第二通孔以將插頭和扁平電纜形成90
°
側出線的形式，扁平電纜從側面引出，減少了單芯電纜連接，且利用扁平電纜低電感的優勢，更好的保證了產品的電氣使用性能和安裝可靠性。
39.本實施例中，對本發明的進一步說明，插座2是指由一個或一個以上電路接線插入的座，通過插座可接插入插頭，便於與其他電路連接，插座通過六角螺母固定在機箱面板上；插頭1是指一個可活動的接頭，與使用電源裝置之間通過電線連接。插座殼體22是電連接器插座主要的支承零件，插頭殼體17是電連接器插頭的主要支承零件，餘下的零部件均安裝在它之上，通過鍵槽配合具有定位功能。插頭和插座相遠離一端均灌封高耐熱環氧膠，在圓柱形灌封腔的內部開有環形槽，以固定灌封過後的膠液，增加其牢固度。
40.優選的，安裝基座選用材料為聚苯硫醚(pps-g30),符合標準hg/t2001-1991。該材料具有較高的介電常數和機械強度，適用於製作耐高電壓的零部件，具有較好的尺寸穩定性。由於熔融狀態的流動性好，適合注射加工複雜結構的零部件。
41.殼體零件包含插頭殼體、插座殼體，殼體零件採用不鏽鋼材料。材料特性為：具有良好的機械性能和優異的耐腐蝕性能，具有最好的耐鹽霧能力和環境適應性，金屬殼體具有防電磁幹擾的能力。採用數控車床、數控銑床、數控插床、加工中心等設備進行機械加工而成。
42.界密墊是電連接器中重要的密封元件，在連接器中起到十分重要的作用；採用電
連接器行業中常用的材料：矽橡膠。矽橡膠具有優異的耐環境性能、抗老化和腐蝕，具有良好的彈性，能在-55℃～+200℃溫度下正常工作，並保持彈性，達到密封效果。
43.本發明扁平電纜厚度為0.2mm，實現插座直接引出扁平電纜沿機櫃布線到制定接口；由側面引出取締了單芯線纜的裝配，縮短了生產工序，達到了產品結構上的精簡和電能傳輸損耗最低的要求；直式插座出線後，線纜彎折後與機箱面板間距大於10mm，用本發明的結構保證線纜與機箱外壁貼平；
44.絕緣電阻驗算：
45.測試絕緣電阻r應小於臨界絕緣電阻[r]，即r＜[r]
[0046]
根據公式：[r]＝pv
×
d；式中：pv—體積電阻率(ω/m)；d—絕緣材料厚度(mm)；
[0047]
查表得：pps的體積電阻率為1
×
10ω/m；
[0048]
根據任務書可知：r＝1000mω；
[0049]
由結構得：dmin＝1.03mm＝1.03
×
10m。則：
[0050]
[r]＝1
×
10
×
1.03
×
10ω＝1.03
×
10ω＝1.03
×
10mω＞r
[0051]
耐電壓的驗算：
[0052]
測試耐電壓u應小於臨界電壓[u]，即u＜[u]
[0053]
根據公式[u]＝e
×
d；式中：e—介電強度(kv/mm)；d—絕緣材料厚度(mm)；
[0054]
查表得：pps的介電強度為23kv/mm；
[0055]
根據技術協議可知：u＝2500v
[0056]
由結構得：dmin＝1.03mm。則：[u]＝23
×
1.03＝23.69kv＞u
[0057]
該電連接器用於高壓電容儲存的電能傳輸，滿足客戶對電連接器體積小、低電感和高可靠性的要求。
[0058]
儘管這裡參照本發明的解釋性實施例對本發明進行了描述，上述實施例僅為本發明較佳的實施方式，本發明的實施方式並不受上述實施例的限制，應該理解，本領域技術人員可以設計出很多其他的修改和實施方式，這些修改和實施方式將落在本技術公開的原則範圍和精神之內。
