一種噪聲輻射檢測裝置的製作方法
2023-10-22 18:17:24 1
1.本實用新型涉及環境檢測技術領域，特別是一種噪聲輻射檢測裝置。
背景技術：
2.環境監測,是指環境監測機構對環境質量狀況進行監視和測定的活動。環境監測是運用化學、物理、生物、醫學、遙測、遙感、計算機等現代科技手段監視、測定、監控反映環境質量及其變化趨勢的各種標誌數據，從而對環境質量作出綜合評價的學科。既包括對化學汙染物的檢測和對物理因子如噪聲、振動、熱能、電磁輻射和放射性等汙染的監測；又包括對生物因環境質量變化所發出的各種反映和信息測試的生物監測，以及對區域群落、種群遷移變化進行觀測的生態監測等。
3.專利cn201720885969.0公開了一種用於噪聲輻射檢測的裝置，其方案設計為扁平狀，在噪聲檢測器的兩側安裝有固定耳，在噪聲檢測器的背面安裝有掛鈎，通過此種設計方便了噪聲檢測器的安裝拆卸，且可以將裝置固定在工廠，建築區域的噪音較大的區域，方便使用。
4.但該裝置沒有對於雨水防護效果，當遇見下雨天氣時，容易造成裝置進水，導致電路損壞，同時該裝置空間狹小，散熱性能不足；該裝置除了蓄電池外並沒有獨立的供電系統，當其電源室的電源耗盡後，需要額外進行更換或者充電，需要人員進行維護，在荒漠等人煙稀少的地方工作不便。同時該裝置不具備信號發射器，在檢測到噪音輻射後，只能通過數顯屏進行顯示，無法傳輸給工作人員進行記錄，實用性較低。
技術實現要素：
5.本實用新型的目的在於實現輻射噪音檢測裝置可以具備適應多種環境的功能，且能夠檢測數據發送給遠程工作人員進行記錄，提供一種噪聲輻射檢測裝置
6.一種噪聲輻射檢測裝置，包括
7.箱體，所述箱體前側開口處通過轉軸設置有箱門；所述箱體兩側壁設置有開口；所述箱體背部豎向設置有弧形槽；
8.所述箱體內豎向設置有兩個隔板；所述隔板內側設置有滑槽；所述滑槽內可滑動地設置有滑板；
9.噪音監測裝置，所述噪音監測裝置設置在箱體內；所述噪音監測裝置包括收音設備和噪音檢測器；
10.輻射監測裝置，所述輻射監測裝置設置在箱體上壁；
11.固定裝置，所述固定裝置設置在箱體背部；
12.供電裝置，所述供電裝置包括太陽能板和蓄電池；所述太陽能板通過轉軸可轉動地設置在箱體外側壁；所述太陽能板位於防塵網上方；所述太陽能板面積大於箱體側壁開口面積；所述太陽能板兩側設置有導槽；所述蓄電池設置在箱體內；
13.通信裝置，所述通信裝置包括控制板和信號發射器；所述控制板設置在箱體內；所
述信號發射器設置箱體上部；
14.所述收音設備、噪音傳感器、輻射監測裝置、供電裝置、控制板、信號發射器與蓄電池電性連接。
15.進一步的，所述箱門上設置有數顯屏；所述數顯屏與蓄電池、控制板電性連接。
16.進一步的，所述箱體側壁開口處設置有防塵網；所述收音設備位於在防塵網內側。
17.進一步的，所述滑槽設置有三組。
18.進一步的，所述蓄電池設置在最下層滑板上；所述噪音檢測器設置在中間層滑板上；所述控制板設置在最上層滑板上。
19.進一步的，所述固定裝置設置為至少兩組，以箱體中心平面鏡像分布在箱體的背部上下兩端。
20.進一步的，所述固定裝置包括位於弧形槽兩側的固定帶；所述兩端固定帶通過卡扣連接。
21.進一步的，所述箱體底部設置有散熱口；所述散熱口內設置有散熱風扇。
22.進一步的，所述滑板前端設置有握把。
23.進一步的，所述弧形槽內側壁豎向設置有墊片。
24.本實用新型的有益效果是：
25.1、通過設置位於箱體兩側的太陽能板和箱體兩側的防塵網，使得當遇見下雨時，太陽能板可以為防塵網進行遮雨，避免雨水造成箱體內元器件的損壞，同時位於太陽能板上兩側的導槽，可以使得雨水順導槽流下，不會影響箱體內部。
26.2、通過設置太陽能板和風力發電機，使得在無法進行供電的地區，在太陽能和風能的作用下，裝置實現自供電，使得對於工作環境的適應能力得到提高。
27.3、通過設置通信裝置和數顯屏，使得在檢測到輻射和噪音後，首先可以在數顯屏上顯示讀數，使得現場工作人員能夠直觀看見實時數據，同時可以通過信號發生器傳輸給遠程的工作人員進行監測記錄。
28.4、通過設置滑槽和滑板結構，在維護時，箱體內控制元器件可以通過抽拉滑板的方式取出，方便與工作人員進行檢修和更換，更加便捷。
附圖說明

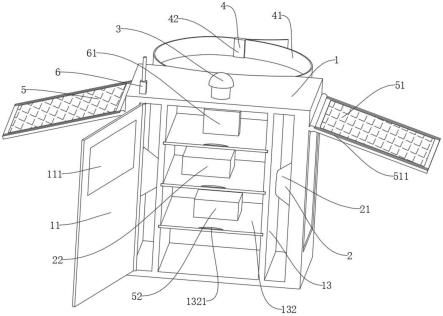

29.圖1為本實用新型結構示意圖；
30.圖2為本實用新型背部結構示意圖；
31.圖中，1、箱體；11、箱門；111、數顯屏；12、弧形槽；121、墊片；13、隔板；131、滑槽；132、滑板；1321、握把；14、防塵網；15、散熱口；151、散熱風扇；2、噪音監測裝置；21、收音設備；22、噪音檢測器；3、輻射監測裝置；4、固定裝置；41、固定帶；42、卡扣；5、供電裝置；51、太陽能板；511、導槽；52、蓄電池；6、通信裝置；61、控制板；62、信號發射器。
具體實施方式
32.以下通過特定的具體實例說明本實用新型的實施方式，本領域技術人員可由本說明書所揭露的內容輕易地了解本實用新型的其他優點與功效。本實用新型還可以通過另外不同的具體實施方式加以實施或應用，本說明書中的各項細節也可以基於不同觀點與應
用，在沒有背離本實用新型的精神下進行各種修飾或改變。需說明的是，在不衝突的情況下，以下實施例及實施例中的特徵可以相互組合。
33.需要說明的是，以下實施例中所提供的圖示僅以示意方式說明本實用新型的基本構想，遂圖式中僅顯示與本實用新型中有關的組件而非按照實際實施時的組件數目、形狀及尺寸繪製，其實際實施時各組件的型態、數量及比例可為一種隨意的改變，且其組件布局型態也可能更為複雜。
34.實施例1
35.如圖1～2所示
36.一種噪聲輻射檢測裝置，包括
37.箱體1，所述箱體1前側開口處通過轉軸設置有箱門11；所述箱門11上設置有數顯屏111；所述數顯屏111與蓄電池52、控制板61電性連接；通過設置上述方案，使得使得在檢測到輻射和噪音後，首先可以在數顯屏111上顯示讀數，使得現場工作人員能夠直觀看見實時數據。
38.所述箱體1兩側壁設置有開口；所述箱體1側壁開口處設置有防塵網14；通過設置開口和防塵網14，使得可以兼顧散熱和收音的功能，當收音設備21安裝在防塵網14內側時，可以對其進行防塵保護，同時設置開口可以接收聲音；
39.所述箱體1背部豎向設置有弧形槽12；所述弧形槽12內側壁豎向設置有墊片121；具體的，所述墊片121設置為鋸齒狀的橡膠；通過設置上述方案，使得裝置在安裝在電桿等柱狀物體表面時，可以更好的貼合，同時設置墊片121，使得安裝更加穩定，且增加摩擦力和使用壽命；
40.所述箱體1底部設置有散熱口15；所述散熱口15內設置有散熱風扇151；同時設置散熱口15和散熱風扇151，使得裝置增加散熱性能；
41.所述箱體1內豎向設置有兩個隔板13；所述隔板13內側設置有滑槽131；所述滑槽131設置有三組；所述滑槽131內可滑動地設置有滑板132；所述滑板132前端設置有握把1321；通過設置上述方案，能夠使得在維護時，箱體內控制元器件可以通過抽拉滑板的方式取出，方便與工作人員進行檢修和更換，更加便捷；
42.噪音監測裝置2，所述噪音監測裝置2設置在箱體1內；所述噪音監測裝置2包括收音設備21和噪音檢測器22；所述收音設備21位於在防塵網14內側；所述噪音檢測器22設置在中間層滑板132上；通過設置上述方案，使得裝置可以對噪音進行檢測；
43.輻射監測裝置3，所述輻射監測裝置3設置在箱體1上壁；通過設置上述方案，使得裝置可以對輻射進行檢測；
44.固定裝置4，所述固定裝置4設置在箱體1背部；所述固定裝置4設置為至少兩組，以箱體1中心平面鏡像分布在箱體1的背部上下兩端；通過設置上述方案，使得裝置安裝的更加穩定；
45.所述固定裝置4包括位於弧形槽12兩側的固定帶41；所述固定帶41通過卡扣42連接；通過設置上述方案，使得可以調節兩個固定帶41的固定位置，使得可以配合不同尺寸的電桿進行固定；
46.供電裝置5，所述供電裝置5包括太陽能板51和蓄電池52；所述太陽能板51通過轉軸可轉動地設置在箱體1外側壁；所述太陽能板51位於防塵網14上方；所述太陽能板51面積
大於箱體1側壁開口面積；所述太陽能板51兩側設置有導槽511；所述蓄電池52設置在箱體1內；所述蓄電池52設置在最下層滑板132上；通過設置上述方案，使得使得在無法進行供電的地區，在太陽能和風能的作用下，裝置實現自供電，使得對於工作環境的適應能力得到提高；通過設置導槽511和太陽能板51面積大於箱體1側壁開口面積，使得當遇見下雨時，太陽能板可以為防塵網進行遮雨，避免雨水造成箱體內元器件的損壞，同時位於太陽能板上兩側的導槽，可以使得雨水順導槽流下，不會影響箱體內部；
47.通信裝置6，所述通信裝置6包括控制板61和信號發射器62；所述控制板61設置在箱體1內；所述控制板61設置在最上層滑板132上；所述信號發射器62設置箱體1上部；通過設置上述方案，使得信號發生器傳輸給遠程的工作人員進行監測記錄；
48.所述收音設備21、噪音傳感器、輻射監測裝置3、供電裝置5、控制板61、信號發射器62與蓄電池52電性連接。
49.本裝置工作方式
50.首先將裝置放置在所需電桿高度，通過背部的固定帶41通過卡扣42進行固定；其後打開兩側的太陽能板51，隨後啟動裝置；當裝置檢測到噪音時，通過收音設備21進行收音，隨後傳輸給噪音檢測器22，噪音檢測器22將信號傳輸至控制板61，隨後傳輸給數顯屏111進行顯示，同時還傳輸給信號發生器62，使其發射信號至遠程的工作人員進行記錄；當裝置檢測到噪音時，通過輻射監測裝置3進行檢測，隨後信號傳輸至控制板61，隨後傳輸給數顯屏111進行顯示，同時還傳輸給信號發生器62，使其發射信號至遠程的工作人員進行記錄；當出現太陽時，太陽能板51接收太陽能轉換為電能，對蓄電池52進行充電；當遇見下雨天時，由於太陽能板51的面積比防塵網14大，使得雨水不會落入箱體1，對元器件造成損壞，同時雨水還會順著導槽511，向更外側流出。
51.以上所述實施例僅表達了本實用新型的具體實施方式，其描述較為具體和詳細，但並不能因此而理解為對本實用新型專利範圍的限制。應當指出的是，對於本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬於本實用新型的保護範圍。
