1.本發明涉及電力測試技術領域，尤其涉及一種多輸出模式的電源電路、測試設備。
背景技術：
2.電力設備在投入使用後的定期測試，需要測試設備向被測對象注入某種特定的電壓或電流。
3.目前，測試設備的電源電路包括直流電阻測試儀、變比測試儀等，直流電阻測試儀輸出恆定的直流電流，變比測試儀輸出穩定的交流電壓。
4.然而，現有技術中的測試設備電源電路輸出模式單一，在需要對互感器等進行綜合測試時，電源電路輸出的單一模式無法滿足測試需要求。
技術實現要素：
5.本發明提供了一種多輸出模式的電源電路、測試設備，以解決現有技術中的測試設備電源電路輸出模式單一的問題。
6.根據本發明的一方面，提供了一種多輸出模式的電源電路，該電路包括信號發生模塊、功率放大模塊、反饋電阻模塊和反饋電阻切換控制模塊；
7.所述信號發生模塊包括第一輸出端和第二輸出端，所述信號發生模塊通過第一輸出端輸出電壓控制信號，所述信號發生模塊通過第二輸出端輸出驅動信號；
8.所述功率放大模塊的第一輸入端連接所述信號發生模塊的第一輸出端，所述功率放大模塊用於根據其第一輸入端的輸入信號進行電流放大或者電壓放大；
9.所述反饋電阻模塊的第一端連接所述功率放大模塊的第一反饋端，所述反饋電阻模塊的第二端連接所述功率放大模塊的第二反饋端，所述反饋電阻模塊的第三端連接所述功率放大模塊的第一輸入端，所述反饋電阻模塊的第四端連接所述功率放大模塊的第二輸入端；所述反饋電阻模塊用於將反饋電阻接入所述功率放大模塊，其中，所述第一反饋端為所述功率放大模塊的輸出端；
10.所述反饋電阻切換控制模塊的輸入端連接所述信號發生模塊的第二輸出端，所述反饋電阻切換控制模塊的輸出端連接所述反饋電阻模塊的控制端，所述反饋電阻切換控制模塊用於根據接收到的驅動信號控制所述反饋電阻模塊中反饋電阻的切換，以改變所述功率放大模塊接入的反饋電阻，控制所述功率放大模塊工作於電流放大模式或者電壓放大模式。
11.可選的，所述信號發生模塊第一輸出端輸出的電壓控制信號包括正向直流信號、負向直流信號、幅值連續變化的交流信號和頻率連續變化交流信號；所述正向直流信號或所述負向直流信號作為所述電壓控制信號輸入到所述功率放大模塊，當所述功率放大模塊工作於電流放大模式時，所述多輸出模式的電源電路作為直流恆流電源；所述幅值連續變化的交流信號作為所述電壓控制信號輸入到所述功率放大模塊，當所述功率放大模塊工作於電流放大模式時，所述多輸出模式的電源電路作為交流恆流電源；所述幅值連續變化的
交流信號作為所述電壓控制信號輸入到所述功率放大模塊，當所述功率放大模塊工作於電壓放大模式時，所述多輸出模式的電源電路作為交流電壓源；所述頻率連續變化交流信號作為所述電壓控制信號輸入到所述功率放大模塊，當所述功率放大模塊工作於電壓放大模式時，所述多輸出模式的電源電路作為變頻電壓源。
12.可選的，所述信號發生模塊包括微處理器和數模轉換器；所述微處理器輸出數位訊號，所述數模轉換器連接所述微處理器並接收微處理器輸出的數位訊號，所述數模轉換器的輸出端與所述信號發生模塊的第一輸出端連接，所述數模轉換器用於將接收到的數位訊號進行數模轉換生成模擬信號，並通過輸出端輸出模擬信號。
13.可選的，所述多輸出模式的電源電路還包括信號緩衝模塊，所述信號緩衝模塊的輸入端連接所述信號發生模塊的第一輸出端，所述信號緩衝模塊的輸出端連接所述功率放大模塊的第一輸入端，所述信號緩衝模塊用於對輸入的電壓控制信號進行緩衝處理。
14.可選的，所述信號緩衝模塊包括第一運算放大器、第一電阻模塊、第二電阻模塊、第三電阻模塊、第四電阻模塊和第一電容；所述第一運算放大器的負向輸入端連接所述第一電阻模塊的一端、所述第二電阻模塊的一端、所述第三電阻模塊的一端和所述第一電容的一端，所述第一電阻模塊的另一端連接所述信號緩衝模塊的輸入端，所述第二電阻模塊的另一端連接所述第一運算放大器的輸出端，所述第三電阻模塊的另一端接地，所述第一電容的另一端連接所述第一運算放大器的輸出端，所述第一運算放大器的正向輸入端連接所述第四電阻模塊的一端，所述第四電阻模塊的另一端接地，所述第一運算放大器的輸出端連接所述信號緩衝模塊的輸出端。
15.可選的，所述功率放大模塊包括第二運算放大器、第五電阻模塊、第六電阻模塊、第七電阻模塊、第八電阻模塊、第九電阻模塊、第十電阻模塊、第十一電阻模塊、第十二電阻模塊、第十三電阻模塊、第二電容、第三電容、第四電容、第一二極體、第二二極體、第一三極體、第二三極體、第三三極體和第四三極體；所述第二運算放大器的正向輸入端連接所述第五電阻模塊的一端，所述第五電阻模塊的另一端接地，所述第二運算放大器的負向輸入端連接所述第六電阻模塊的一端，所述第六電阻模塊的另一端連接所述信號緩衝模塊的輸出端，所述第二電容連接在所述第二運算放大器的輸出端和負向輸入端之間；所述第二運算放大器的輸出端連接所述第七電阻模塊的一端，所述第七電阻模塊的另一端連接所述第八電阻模塊的一端和所述第一二極體的陽極；所述第八電阻模塊的另一端連接所述第二二極體的陰極，所述第二二極體的陽極連接所述第一三極體的基極，所述第九電阻模塊和所述第三電容並聯在所述第一三極體的基極和集電極之間，所述第一三極體的集電極連接第一電源，所述第一三極體的發射機連接所述第二三極體的基極，所述第二三極體的集電極連接第一電源，所述第二三極體的發射極連接所述第十電阻模塊的一端；所述第一二極體的陰極連接所述第三三極體的基極，所述第十一電阻模塊和所述第四電容並聯在所述第三三極體的基極和集電極之間，所述第三三極體的集電極連接第二電源，所述第三三極體的發射極連接所述第四三極體的基極，所述第四三極體的集電極連接第二電源，所述第四三極體的發射極連接所述第十二電阻模塊的一端，所述第十二電阻模塊的另一端連接所述第十電阻模塊的另一端和所述第十三電阻模塊的一端，所述第十三電阻模塊的另一端連接所述功率放大模塊的輸出端。
16.可選的，所述反饋電阻切換控制模塊包括第一控制開關、第二控制開關；所述反饋
電阻切換控制模塊用於根據所述信號發生模塊輸出的驅動信號控制所述第一控制開關以及所述第二控制開關的導通或者關斷；所述反饋電阻模塊包括第十四電阻模塊、第十五電阻模塊、第十六電阻模塊和第十七電阻模塊；所述第十四電阻模塊的一端和所述第一控制開關的一端連接所述反饋電阻模塊的第一端，所述第十四電阻模塊的另一端連接所述反饋電阻模塊的第三端，所述第一控制開關的另一端連接所述第十五電阻模塊的一端，所述第十五電阻模塊的另一端連接所述反饋電阻模塊的第三端，所述第二控制開關的一端連接所述反饋電阻模塊的第二端，所述第二控制開關的另一端連接所述第十六電阻模塊的一端和所述第十七電阻模塊的一端，所述第十六電阻模塊的另一端和所述第十七電阻模塊的另一端連接所述反饋電阻模塊的第四端。
17.可選的，所述反饋電阻切換控制模塊包括驅動單元和繼電器單元；所述繼電器單元包括第一觸點開關和第二觸點開關，分別作為所述第一控制開關和所述第二控制開關；所述驅動單元的輸入端連接所述信號發生模塊的第二輸出端，所述驅動單元用於根據所述信號發生模塊的第二輸出端輸出的驅動信號產生電平信號，所述繼電器單元的輸入端與所述驅動單元的輸出端連接，所述繼電器單元用於接收所述驅動單元輸出的電平信號，控制所述第一觸點開關和所述第二觸點開關的狀態。
18.可選的，所述驅動單元包括第五三極體、第十八電阻模塊和第十九電阻模塊；所述第五三極體的基極連接所述第十八電阻模塊的一端和第十九電阻模塊一端，所述第十八電阻模塊的另一端連接所述驅動單元的輸入端，所述第十九電阻模塊的另一端連接所述第五三極體的發射極，所述第五三極體的發射極接地，所述第五三極體的集電極連接所述驅動單元的輸出端。
19.可選的，所述繼電器單元包括繼電器線圈和第三二極體；所述第三二極體的陽極連接所述繼電器單元的輸入端，所述第三二極體的陰極連接第四電源，所述繼電器線圈並聯在所述第三二極體的兩端。
20.根據本發明的另一方面，提供了一種測試設備，所述測試設備包括所述多輸出模式的電源電路。
21.本發明實施例的技術方案，提供的一種多輸出模式的電源電路包括信號發生模塊、功率放大模塊、反饋電阻模塊和反饋電阻切換控制模塊；所述信號發生模塊包括第一輸出端和第二輸出端，所述信號發生模塊通過第一輸出端輸出電壓控制信號，所述信號發生模塊通過第二輸出端輸出驅動信號；所述功率放大模塊的第一輸入端連接所述信號發生模塊的第一輸出端，所述功率放大模塊用於根據其第一輸入端的輸入信號進行電流放大或者電壓放大；所述反饋電阻模塊的第一端連接所述功率放大模塊的第一反饋端，所述反饋電阻模塊的第二端連接所述功率放大模塊的第二反饋端，所述反饋電阻模塊的第三端連接所述功率放大模塊的第一輸入端，所述反饋電阻模塊的第四端連接所述功率放大模塊的第二輸入端；所述反饋電阻模塊用於將反饋電阻接入所述功率放大模塊，其中，所述第一反饋端為所述功率放大模塊的輸出端；所述反饋電阻切換控制模塊的輸入端連接所述信號發生模塊的第二輸出端，所述反饋電阻切換控制模塊的輸出端連接所述反饋電阻模塊的控制端，所述反饋電阻切換模塊用於根據接收到的驅動信號控制所述反饋電阻模塊中反饋電阻的切換，以改變所述功率放大模塊接入的反饋電阻，控制所述功率放大模塊工作於電流放大模式或者電壓放大模式。多輸出模式的電源電路中信號發生模塊輸出的電壓控制信號經過
不同工作狀態的功率放大模塊，實現了電源電路的多輸出模式，解決現有技術中的電源電路輸出模式單一的問題。
22.應當理解，本部分所描述的內容並非旨在標識本發明的實施例的關鍵或重要特徵，也不用於限制本發明的範圍。本發明的其它特徵將通過以下的說明書而變得容易理解。
附圖說明
23.為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。
24.圖1是本發明實施例提供的一種多輸出模式的電源電路結構示意圖；
25.圖2是本發明實施例提供的信號發生模塊的電路圖；
26.圖3是本發明實施例提供的另一種多輸出模式的電源電路結構示意圖；
27.圖4是本發明實施例提供的信號緩衝模塊的電路圖；
28.圖5是本發明實施例提供的功率放大模塊的電路圖；
29.圖6是本發明實施例提供的反饋電阻切換控制模塊的結構示意圖；
30.圖7是本發明實施例提供的多輸出模式的電源電路的電路圖。
具體實施方式
31.為了使本技術領域的人員更好地理解本發明方案，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分的實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬於本發明保護的範圍。
32.需要說明的是，本發明的說明書和權利要求書及上述附圖中的術語「第一」、「第二」等是用於區別類似的對象，而不必用於描述特定的順序或先後次序。應該理解這樣使用的數據在適當情況下可以互換，以便這裡描述的本發明的實施例能夠以除了在這裡圖示或描述的那些以外的順序實施。此外，術語「包括」和「具有」以及他們的任何變形，意圖在於覆蓋不排他的包含，例如，包含了一系列步驟或單元的過程、方法、系統、產品或設備不必限於清楚地列出的那些步驟或單元，而是可包括沒有清楚地列出的或對於這些過程、方法、產品或設備固有的其它步驟或單元。

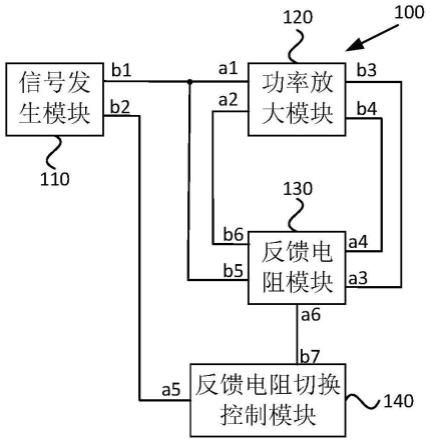

33.圖1是本發明實施例提供的一種多輸出模式的電源電路結構示意圖，如圖1所示，多輸出模式的電源電路100包括信號發生模塊110、功率放大模塊120、反饋電阻模塊130和反饋電阻切換控制模塊140；信號發生模塊110包括第一輸出端b1和第二輸出端b2，信號發生模塊110通過第一輸出端b1輸出電壓控制信號，信號發生模塊110通過第二輸出端b2輸出驅動信號；功率放大模塊120的第一輸入端a1連接信號發生模塊的第一輸出端b1，功率放大模塊120用於根據其第一輸入端a1的輸入信號進行電流放大或者電壓放大；反饋電阻模塊130的第一端a3連接功率放大模塊120的第一反饋端b3，反饋電阻模塊130的第二端a4連接功率放大模塊120的第二反饋端b4，反饋電阻模塊130的第三端b5連接功率放大模塊120的
第一輸入端a1，反饋電阻模塊130的第四端b6連接功率放大模塊的第二輸入端a2；反饋電阻模塊130用於將反饋電阻接入功率放大模塊120，其中，第一反饋端b3為功率放大模塊120的輸出端；反饋電阻切換控制模塊140的輸入端a5連接信號發生模塊110的第二輸出端b2，反饋電阻切換控制模塊140的輸出端b7連接反饋電阻模塊130的控制端a6，反饋電阻切換控制模塊140用於根據接收到的驅動信號控制反饋電阻模塊130中反饋電阻的切換，以改變功率放大模塊120接入的反饋電阻，控制功率放大模塊120工作於電流放大模式或者電壓放大模式。
34.本實施例中，多輸出模式的電源電路是可以輸出多種電源信號的電源電路，例如，輸出的電源信號包括電壓信號、電流信號、交流信號、直流信號等多種形式。信號發生電路110是產生信號的電路，信號發生電路110包括信號發生裝置，例如，信號發生電路110可以採用dds(直接數字式頻率合成器)技術，信號發生電路110利用dds技術的調幅、調頻和調相等調製功能產生各種形式的電壓控制信號。功率放大模塊120是對輸入信號進行功率放大的電路，例如，包括差分放大器等。反饋電阻模塊130是將反饋電阻接入功率放大模塊120的模塊，反饋電阻模塊130包括多個電阻模塊，反饋電阻切換控制模塊140是控制反饋電阻模塊130是接入功率放大模塊120反饋電阻的模塊，即控制反饋電阻模塊130中多個電阻模塊的切換。
35.本實施例中，信號發生模塊110採用dds技術產生多種模式的電壓控制信號，信號發生模塊110通過第一輸出端將電壓控制信號輸入到功率放大模塊120，功率放大模塊120的第一反饋端b3和第二反饋端b4分別與反饋電阻模塊130的第一端和第二端連接，反饋電阻模塊接收功率放大模塊輸出的信號並將功率放大模塊輸出的信號反饋到功率放大模塊120，反饋電阻模塊130接入功率放大模塊120的反饋電阻由反饋電阻切換控制模塊140控制，反饋電阻切換控制模塊140包括繼電器，反饋電阻切換控制模塊140根據接收到的信號發生模塊110輸出的驅動信號控制繼電器的導通或關斷，進而改變反饋電阻模塊130接入功率放大模塊120的反饋電阻，以控制功率放大模塊120工作於電流放大模式或者電壓放大模式。功率放大模塊120根據輸入的多種模式的電壓控制信號在電流放大模式或者電壓放大模式下工作，功率放大模塊120輸出多種模式的電源信號。
36.本實施例技術方案，提供的一種多輸出模式的電源電路包括信號發生模塊、功率放大模塊、反饋電阻模塊和反饋電阻切換控制模塊；所述信號發生模塊包括第一輸出端和第二輸出端，所述信號發生模塊通過第一輸出端輸出電壓控制信號，所述信號發生模塊通過第二輸出端輸出驅動信號；所述功率放大模塊的第一輸入端連接所述信號發生模塊的第一輸出端，所述功率放大模塊用於根據其第一輸入端的輸入信號進行電流放大或者電壓放大；所述反饋電阻模塊的第一端連接所述功率放大模塊的第一反饋端，所述反饋電阻模塊的第二端連接所述功率放大模塊的第二反饋端，所述反饋電阻模塊的第三端連接所述功率放大模塊的第一輸入端，所述反饋電阻模塊的第四端連接所述功率放大模塊的第二輸入端；所述反饋電阻模塊用於將反饋電阻接入所述功率放大模塊，其中，所述第一反饋端為所述功率放大模塊的輸出端；所述反饋電阻切換控制模塊的輸入端連接所述信號發生模塊的第二輸出端，所述反饋電阻切換控制模塊的輸出端連接所述反饋電阻模塊的控制端，所述反饋電阻切換模塊用於根據接收到的驅動信號控制所述反饋電阻模塊中反饋電阻的切換，以改變所述功率放大模塊接入的反饋電阻，控制所述功率放大模塊工作於電流放大模式或
者電壓放大模式。多輸出模式的電源電路中信號發生模塊輸出的電壓控制信號經過不同工作狀態的功率放大模塊，實現了電源電路的多輸出模式，解決現有技術中的電源電路輸出模式單一的問題。
37.在上述實施例的基礎上，信號發生模塊110第一輸出端b1輸出的電壓控制信號包括正向直流信號、負向直流信號、幅值連續變化的交流信號和頻率連續變化交流信號；正向直流信號或負向直流信號作為電壓控制信號輸入到功率放大模塊120，當功率放大模塊120工作於電流放大模式時，多輸出模式的電源電路作為直流恆流電源；幅值連續變化的交流信號作為電壓控制信號輸入到功率放大模塊120，當功率放大模塊120工作於電流放大模式時，多輸出模式的電源電路作為交流恆流電源；幅值連續變化的交流信號作為電壓控制信號輸入到功率放大模塊120，當功率放大模塊120工作於電壓放大模式時，多輸出模式的電源電路作為交流電壓源；頻率連續變化交流信號作為電壓控制信號輸入到功率放大模塊120，當功率放大模塊120工作於電壓放大模式時，多輸出模式的電源電路作為變頻電壓源。
38.本實施例中，信號發生模塊110採用dds技術輸出的電壓控制信號包括正向直流信號、負向直流信號、幅值連續變化的交流信號和頻率連續變化交流信號，dds技術具有頻率解析度高、輸出頻點多、輸出相位噪聲低、可以輸出寬帶正交信號以及可以產生任意波形等優點。當功率放大模塊120工作於電流放大模式時，如果正向直流信號或負向直流信號作為電壓控制信號輸入到功率放大模塊120，功率放大模塊120輸出恆定的直流電流，此時，多輸出模式的電源電路作為直流恆流電源；如果幅值連續變化的交流信號作為電壓控制信號輸入到功率放大模塊120，功率放大模塊120輸出恆定的交流電流信號，此時，多輸出模式的電源電路作為交流恆流電源。當功率放大模塊120工作於電壓放大模式時，如果幅值連續變化的交流信號作為電壓控制信號輸入到功率放大模塊120，功率放大模塊120輸出穩定的交流電壓，此時，多輸出模式的電源電路作為交流電壓源；如果頻率連續變化交流信號作為電壓控制信號輸入到功率放大模塊120，功率放大模塊120輸出連續變化的交流電壓，此時，多輸出模式的電源電路作為變頻電壓源。
39.圖2是本發明實施例提供的信號發生模塊的電路圖，如圖2所示，信號發生模塊110包括微處理器u1和數模轉換器u2；微處理器u1輸出數位訊號，數模轉換器u2連接微處理器u1並接收微處理器輸出的數位訊號，數模轉換器u2的輸出端與信號發生模塊110的第一輸出端b1連接，數模轉換器u2用於將接收到的數位訊號進行數模轉換生成模擬信號，並通過輸出端輸出模擬信號。微處理器u1與信號發生模塊110的第二輸出端b2連接。信號發生模塊110還包括晶振cr1、第五電容c5、第六電容c6，第七電容c7、第二十電阻r20和第二十一電阻r21，晶振cr1的一端連接微處理器u1和第五電容c5的一端，晶振cr1的另一端連接微處理器u1和第六電容c6的一端，第五電容c5的另一端和第六電容c6的另一端接地。第二十電阻r20的一端連接第二十一電阻r21的一端和第七電容c7的一端，第二十電阻r20的另一端連接微處理器u1，第二十一電阻r21的另一端連接第三電源v3，第七電容c7的另一端接地，微處理器u1連接第三電源v3，第三電源v3的電壓為3.3v。其中，微處理器u1的型號可以是c8051f330d，對此不做限定。數模轉換器u2分別連接第四電壓v4、第五電壓v5、第六電壓v6、第七電壓v7，其中，第四電壓v4的電壓為5v，第五電壓v5的電壓為+12v，第六電壓v6的電壓為-12v，第七電壓v7的電壓為2.5v，數模轉換器u2的型號可以是ad5761，對此不作限定。
40.圖3是本發明實施例提供的另一種多輸出模式的電源電路結構示意圖，在上述實
施例的基礎上，多輸出模式的電源電路還包括信號緩衝模塊310，信號緩衝模塊310的輸入端a31連接信號發生模塊110的第一輸出端b1，信號緩衝模塊310的輸出端b31連接功率放大模塊120的第一輸入端a1，信號緩衝模塊310用於對輸入的電壓控制信號進行緩衝處理。信號緩衝模塊310可以減少電磁幹擾、減少或消除電壓電流過衝，轉移功率損耗到電阻或有用負載，以及規整負載使其保持在安全範圍內。
41.圖4是本發明實施例提供的信號緩衝模塊的電路圖，如圖4所示，信號緩衝模塊110包括第一運算放大器u3、第一電阻模塊r1、第二電阻模塊r2、第三電阻模塊r3、第四電阻模塊r4和第一電容c1；第一運算放大器u3的負向輸入端連接第一電阻模塊r1的一端、第二電阻模塊r2的一端、第三電阻模塊r3的一端和第一電容c1的一端，第一電阻模塊r1的另一端連接信號緩衝模塊310的輸入端a31，第二電阻模塊r2的另一端連接第一運算放大器u3的輸出端，第三電阻模塊r3的另一端接地，第一電容c1的另一端連接第一運算放大器u3的輸出端，第一運算放大器u3的正向輸入端連接第四電阻模塊r4的一端，第四電阻模塊r4的另一端接地，第一運算放大器u3的輸出端連接信號緩衝模塊310的輸出端b31。第一運算放大器u3分別連接第一電源v1和第二電源v2，第一運算放大器u3連接第一電源v1的一端連接第八電容c8的一端，第八電容c8的另一端接地，第一運算放大器u3連接第二電源v2的一端連接第九電容c9的一端，第九電容c9的另一端接地。其中，第一運算放大器u3的型號可以選用tl082，具有低功耗等優點，對此不做限定，第一電源v1的電源為+30v，第二電源v2的電源為-30v。
42.圖5是本發明實施例提供的功率放大模塊的電路圖，如圖5所示，功率放大模塊120包括第二運算放大器u4、第五電阻模塊r5、第六電阻模塊r6、第七電阻模塊r7、第八電阻模塊r8、第九電阻模塊r9、第十電阻模塊r10、第十一電阻模塊r11、第十二電阻模塊r12、第十三電阻模塊r13、第二電容c2、第三電容c3、第四電容c4、第一二極體d1、第二二極體d2、第一三極體q1、第二三極體q2、第三三極體q3和第四三極體q4；第二運算放大器u4的正向輸入端連接第五電阻模塊r5的一端，第五電阻模塊r5的另一端接地，第二運算放大器u4的負向輸入端連接第六電阻模塊r6的一端，第六電阻模塊r6的另一端連接信號緩衝模塊310的輸出端b31，第二電容c2連接在第二運算放大器u4的輸出端和負向輸入端之間；第二運算放大器u4的輸出端連接第七電阻模塊r7的一端，第七電阻模塊r7的另一端連接第八電阻模塊r8的一端和第一二極體d1的陽極；第八電阻模塊r8的另一端連接第二二極體d2的陰極，第二二極體d2的陽極連接第一三極體q1的基極，第九電阻模塊r9和第三電容c3並聯在第一三極體q1的基極和集電極之間，第一三極體q1的集電極連接第一電源v1，第一三極體q1的發射機連接第二三極體q2的基極，第二三極體q2的集電極連接第一電源v1，第二三極體q2的發射極連接第十電阻模塊r10的一端；第一二極體d1的陰極連接第三三極體q3的基極，第十一電阻模塊r11和第四電容c4並聯在第三三極體q3的基極和集電極之間，第三三極體q3的集電極連接第二電源v2，第三三極體q3的發射極連接第四三極體q4的基極,第四三極體q4的集電極連接第二電源v2，第四三極體q4的發射極連接第十二電阻模塊r12的一端，第十二電阻模塊r12的另一端連接第十電阻模塊r10的另一端和第十三電阻模塊r13的一端，第十三電阻模塊r13的另一端連接功率放大模塊120的輸出端b3。
43.本實施例中，第二運算放大器u4構成輸入信號誤差放大環節，第一三極體q1、第二三極體q2、第三三極體q3和第四三極體q4組成推挽放大環節，第一二極體d1為第一三極體
q1提供驅動偏置電壓，第二二極體d2為第三三極體q3提供驅動偏置電壓。第五電阻模塊r5和第六電阻模塊r6是功率放大模塊120的比例電阻，五電阻模塊r5和第六電阻模塊r6的阻值相同。第十三電阻模塊r13在功率放大模塊工作在電流放大模式下作為電流取樣器，第十三電阻模塊r13在功率放大模塊工作在電壓放大模式下作為輸出限流電阻。第二運算放大器u4分別連接第一電源v1和第二電源v2，第一運算放大器u4連接第一電源v1的一端連接第十一電容c11的一端，第十一電容c11的另一端接地，第二運算放大器u4連接第二電源v2的一端連接第十二電容c12的一端，第九電容c12的另一端接地。
44.功率放大模塊120還包括第十電容c10和二十二電阻r22，第十電容c10的一端連接功率放大模塊120的輸出端b3(即uiout)，第十電容c10的另一端連接二十二電阻r22的一端，二十二電阻r22的另一端接地，同時作為公共輸出端uicom。其中，第二運算放大器u4的型號可以是opa551，對此不作限定。
45.在上述實施例的基礎上，反饋電阻切換控制模塊140包括第一控制開關、第二控制開關；反饋電阻切換控制模塊140用於根據信號發生模塊110輸出的驅動信號控制第一控制開關以及第二控制開關的導通或者關斷；反饋電阻模塊130包括第十四電阻模塊r14、第十五電阻模塊r15、第十六電阻模塊r16和第十七電阻模塊r17；第十四電阻模塊r14的一端和第一控制開關的一端連接反饋電阻模塊130的第一端a3，第十四電阻模塊r14的另一端連接反饋電阻模塊130的第三端b5，第一控制開關的另一端連接第十五電阻模塊r15的一端，第十五電阻模塊r15的另一端連接反饋電阻模塊130的第三端b5，第二控制開關的一端連接反饋電阻模塊130的第二端a4，第二控制開關的另一端連接第十六電阻模塊r16的一端和第十七電阻模塊r17的一端，第十六電阻模塊r16的另一端和第十七電阻模塊r17的另一端連接反饋電阻模塊130的第四端b6。其中，第十四電阻模塊r14和第十六電阻模塊r16的阻值相等，第十五電阻模塊r15和第十七電阻模塊r17的阻值相等。當第一控制開關和第二控制開關導通時，反饋電阻模塊130中的第十四電阻模塊r14、第十五電阻模塊r15、第十六電阻模塊r16和第十七電阻模塊r17接入功率放大模塊120，第十三電阻模塊r13兩端電壓信號均被反饋電阻模塊130反饋到功率放大模塊120，通過第十三電阻模塊r13兩端電壓可以得到功率放大模塊120輸出的電流，此時，功率放大模塊120工作在電流放大模式，當第一控制開關和第二控制開關關斷時，反饋電阻模塊130中的第十四電阻模塊r14接入功率放大模塊120，第十三電阻模塊r13一端電壓反饋電阻模塊130反饋到功率放大模塊120，此時，功率放大模塊120工作在電壓放大模式。
46.圖6是本發明實施例提供的反饋電阻切換控制模塊的結構示意圖，如圖6所示，反饋電阻切換控制模塊140包括驅動單元610和繼電器單元620；繼電器單元620包括第一觸點開關和第二觸點開關，分別作為第一控制開關和第二控制開關；驅動單元610的輸入端a61連接信號發生模塊110的第二輸出端b2，驅動單元610用於根據信號發生模塊110的第二輸出端b2輸出的驅動信號產生電平信號，繼電器單元620的輸入端a62與驅動單元610的輸出端b61連接，繼電器單元620用於接收驅動單元610輸出的電平信號，控制第一觸點開關和第二觸點開關的狀態。其中，繼電器單元包括繼電器，第一觸點開關和第二觸點開關為繼電器的觸點開關，繼電器觸點根據繼電器線圈的得電情況閉合或斷開。信號發生模塊110的第二輸出端b2輸出的驅動信號可以是脈衝信號，例如，當信號發生模塊110的第二輸出端b2輸出脈衝信號時，驅動單元610輸出的電平信號為高電平，當信號發生模塊110的第二輸出端b2
沒有輸出脈衝信號時，驅動單元610輸出的電平信號為低電平。
47.圖7是本發明實施例提供的多輸出模式的電源電路的電路圖，如圖7所示，多輸出模式的電源電路包括信號發生模塊110、信號緩衝模塊310、功率放大模塊120、反饋電阻模塊130和反饋電阻切換控制模塊140。反饋電阻切換控制模塊140的驅動單元610包括第五三極體q5、第十八電阻模塊r18和第十九電阻模塊r19；第五三極體q5的基極連接第十八電阻模塊r18的一端和第十九電阻模塊r19一端，第十八電阻模塊r18的另一端連接驅動單元610的輸入端a61，第十九電阻模塊r19的另一端連接第五三極體q5的發射極，第五三極體q5的發射極接地，第五三極體q5的集電極連接驅動單元610的輸出端b61。繼電器單元620包括繼電器線圈t和第三二極體d3；第三二極體d3的陽極連接繼電器單元620的輸入端a62，第三二極體d3的陰極連接第四電源v4，繼電器線圈t並聯在第三二極體d3的兩端。
48.本實施例中，第五三極體q5根據接收到的驅動信號導通或截止，參照上述實施例，當信號發生模塊110的第二輸出端b2輸出脈衝信號時，驅動單元610輸出的電平信號為高電平，此時第五三極體q5導通，繼電器單元620的繼電器線圈得電，繼電器單元620的第一觸點開關和第二觸點開關閉合，反饋電阻模塊130中的第十四電阻模塊r14、第十五電阻模塊r15、第十六電阻模塊r16和第十七電阻模塊r17接入功率放大模塊120，此時，功率放大模塊120工作在電流放大模式。當信號發生模塊110的第二輸出端b2沒有輸出脈衝信號時，驅動單元610輸出的電平信號為低電平，此時第五三極體q5截止，繼電器單元620的繼電器線圈失電，繼電器單元620的第一觸點開關和第二觸點開關斷開，反饋電阻模塊130中的第十四電阻模塊r14接入功率放大模塊120，此時，功率放大模塊120工作在電壓放大模式。
49.本實施例中，信號發生模塊110採用dds技術輸出的多種形式的電壓控制信號，反饋電阻切換模塊140用於根據接收到的驅動信號控制反饋電阻模塊130中反饋電阻的切換，以改變功率放大模塊120接入的反饋電阻，控制功率放大模塊工作於電流放大模式或者電壓放大模式。多輸出模式的電源電路中信號發生模塊110輸出的電壓控制信號經過不同工作狀態的功率放大模塊120，實現了電源電路的多輸出模式。
50.在上述實施例的基礎上，本實施例提供了一種測試設備，測試設備包括多輸出模式的電源電路。測試設備用於向被測對象注入多種激勵信號的需求，其中激勵信號包括某種特定的電壓信號或電流信號，測試設備檢測被測對象在激勵信號下的反饋信號(即響應信號)，並通過分析激勵到響應的傳輸特性來推斷被測對象的性能情況。在對互感器進行測試時，需要測試設備輸出多種形式的激勵信號，例如，對互感器進行直流電阻測試時，測試設備需要向被測互感器輸出恆定的直流電流，對互感器進行變比測試時，測試設備需要向被測互感器輸出穩定的交流電壓，對互感器進行伏安特性測試時，測試設備需要向被測互感器輸出連續變化的交流電壓，對電流互感器的負荷大小進行測試時，測試設備需要向互感器的二次負荷輸出恆定的交流電流信號。
51.本實施例中，多輸出模式的電源電路應用於測試設備，使得測試設備滿足了互感器等設備需要進行綜合測試的需求，同時提高了測試設備的功能集成度、減小了測試設備重量與體積。
52.應該理解，可以使用上面所示的各種形式的流程，重新排序、增加或刪除步驟。例如，本發明中記載的各步驟可以並行地執行也可以順序地執行也可以不同的次序執行，只要能夠實現本發明的技術方案所期望的結果，本文在此不進行限制。
53.上述具體實施方式，並不構成對本發明保護範圍的限制。本領域技術人員應該明白的是，根據設計要求和其他因素，可以進行各種修改、組合、子組合和替代。任何在本發明的精神和原則之內所作的修改、等同替換和改進等，均應包含在本發明保護範圍之內。
