鉗子鋼鋸一起上 深入了解X201i散熱片
2023-12-10 15:55:42 2
泡泡網筆記本頻道9月6日 上次為同事更換下來的ThinkPad X201i散熱器一度勾起了筆者的好奇心,尤其是金屬管部分,平時我們都稱它為「導熱管」,那麼它真的是一根「管」嗎?又或者只是一條實心銅?百般糾結之下,找來了鉗子和鋼鋸,決定一探究竟。
相關閱讀:【】
為了得到更加規則的切面,我最終選擇了便宜又好用的鋼鋸和鉗子。
大概2分鐘的功夫,這條導管就被弄成了兩段。
鋸斷後果然只是空心的導管,那麼為什麼要採用「管」而不是純銅呢?筆者覺得一是為了節約成本,二是因為用「管」比用純銅導熱效率更高。筆者不認為ThinkPad會心疼那二兩銅的錢,所以更傾向於第二個原因。
導熱管原理相信一些喜歡鑽研DIY的朋友應該知道,熱管是一種導熱性能極高的被動傳熱元件。熱管利用相變原理和毛細作用,使得它本身的熱傳遞效率比同樣材質的純銅高出幾百倍到數千倍。熱管是一根真空的銅管,裡面所注的工作液體是熱傳遞的媒介。在電子散熱領域裡,最典型的工作液體就是水。使用圓柱形銅管制成的熱管是最為常見的。熱管壁上有吸液芯結構。依靠吸液芯產生的毛細力,使冷凝液體從冷凝端回到蒸發端。
因為熱管內部抽成真空以後,在封口之前再注入液體,所以,熱管內部的壓力是由工作液體蒸發後的蒸汽壓力決定的。只要加熱熱管表面,工作液體就會蒸發。蒸發端蒸汽的溫度和壓力都稍稍高於熱管的其它部分,因此,熱管內產生了壓力差,促使蒸汽流向熱管內較冷的一端。當蒸汽在熱管壁上冷凝的時候,蒸汽放出汽化潛熱,從而將熱傳向了冷凝端。之後,熱管的吸液芯結構使冷凝後液體再回到蒸發端。只要有熱源加熱,這一過程就會循環進行。

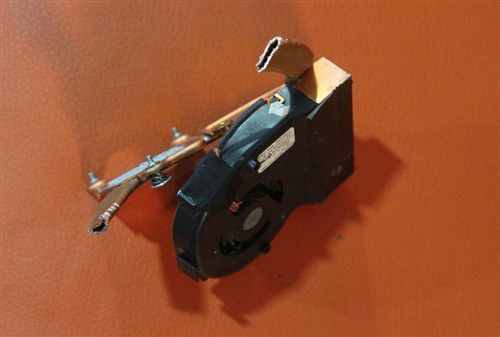

其實我們可以在散熱的「遺像」上可以看出,導熱管在靠近風扇的位置有一個向上的彎曲角度,筆者猜測除了兩邊存在高度差之外,應該也有熱蒸汽上升,冷液回流的作用,不過可惜的是,鋸斷之後,並沒有從管內流出任何液體,也沒有聞到任何異味兒,不知是幹了還是壓根兒啥都沒有?【】
註:如果哪位讀者對此有更深層的研究,還希望您能不吝賜教。筆者郵箱:[email protected]■
