多功能微型變壓器的製作方法

2024-04-11 11:59:05 3

本實用新型涉及微型變壓器技術領域，具體為一種多功能微型變壓器。

背景技術：

目前，生活中使用到的電子產品越來越多，相應的，這些電子產品都需要配備相應的微型變壓器，以確保電子產品的使用，所以微型變壓器的使用是非常頻繁的。現有的微型變壓器，安裝不方便，不易固定，且容易受到外界信號幹擾，易發生漏磁現象，抗震性能差。

技術實現要素：

本實用新型的目的在於提供一種多功能微型變壓器，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種多功能微型變壓器，包括底座、變壓器外殼和密封蓋，所述底座上設置有若干個安裝孔，所述底座的中心處安裝有螺紋柱，所述變壓器外殼的底部中心處設置有內螺紋槽，所述變壓器外殼通過所述內螺紋槽安裝在所述螺紋柱上，所述變壓器外殼的一側安裝有接線管，所述變壓器外殼的兩側均安裝有第一固定柱，所述密封蓋安裝在所述變壓器外殼上，所述密封蓋的兩側均安裝有第二固定柱，所述第一固定柱和所述第二固定柱均設置有螺紋孔，所述變壓器外殼和所述密封蓋均由殼體和磁屏蔽層構成，所述磁屏蔽層安裝在所述殼體的內部，所述變壓器外殼的內部安裝有若干個彈簧，所述彈簧的頂部安裝有支撐板，所述支撐板上安裝有鐵芯，所述鐵芯的一側纏繞有初級線圈，所述鐵芯的另一側纏繞有次級線圈，所述密封蓋的內部安裝有乾燥劑盒，所述乾燥劑盒上設置有若干個通孔。

進一步的，所述磁屏蔽層為一種坡莫合金材料構件。

進一步的，所述初級線圈和次級線圈的引出線均為絕緣導線，所述絕緣導線穿過接線管。

進一步的，所述乾燥劑盒的內部填充有氯化鈣乾燥劑，所述通孔均勻分布在乾燥劑盒上。

進一步的，所述螺紋柱的直徑與內螺紋槽的直徑大小相等。

與現有技術相比，本實用新型的有益效果是：該微型變壓器，鐵芯安裝在支撐板上，支撐板通過若干個彈簧安裝在變壓器外殼的內部，具有一定的抗震性能，便於保護鐵芯，變壓器外殼和密封蓋均由殼體和磁屏蔽層構成，磁屏蔽層為一種坡莫合金材料構件，具有導磁係數高，防止漏磁或外界磁場對變壓器的幹擾，安裝有乾燥劑盒，乾燥劑盒的內部填充有氯化鈣乾燥劑，便於吸收變壓器內部空氣的水分，保持其內部乾燥，防止鐵芯被腐蝕，變壓器外殼通過內螺紋槽安裝在螺紋柱上，將底座固定，通過旋轉變壓器外殼進行安裝和拆卸，使用方便，節省時間，易於更換。

附圖說明

圖1是本實用新型整體結構示意圖；

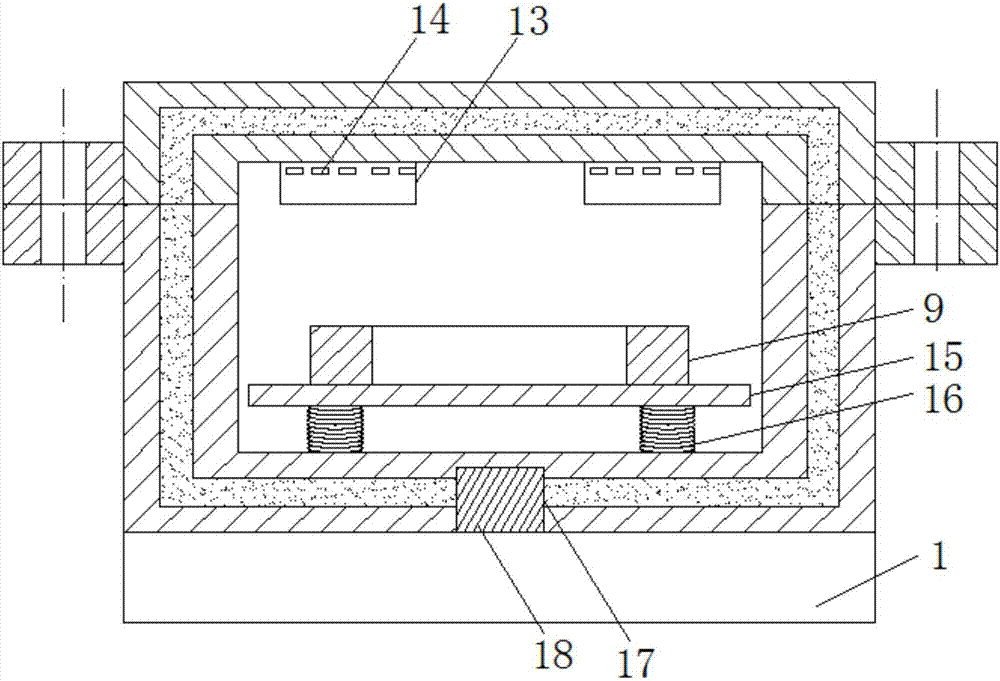

圖2是本實用新型整體結構安裝剖視圖。

圖中：1-底座；2-變壓器外殼；3-磁屏蔽層；4-第一固定柱；5-密封蓋；6-螺紋孔；7-第二固定柱；8-初級線圈；9-鐵芯；10-次級線圈；11-接線管；12-安裝孔；13-乾燥劑盒；14-通孔；15-支撐板；16-彈簧；17-內螺紋槽；18-螺紋柱。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1-2，本實用新型提供一種多功能微型變壓器，包括底座1、變壓器外殼2和密封蓋5，底座1上設置有若干個安裝孔12，底座1的中心處安裝有螺紋柱18，變壓器外殼2的底部中心處設置有內螺紋槽17，變壓器外殼2通過內螺紋槽17安裝在螺紋柱18上，變壓器外殼2的一側安裝有接線管11，變壓器外殼2的兩側均安裝有第一固定柱4，密封蓋5安裝在變壓器外殼2上，密封蓋5的兩側均安裝有第二固定柱7，第一固定柱4和第二固定柱7均設置有螺紋孔6，變壓器外殼2和密封蓋5均由殼體和磁屏蔽層3構成，磁屏蔽層3安裝在殼體的內部，變壓器外殼2的內部安裝有若干個彈簧16，彈簧16的頂部安裝有支撐板15，支撐板15上安裝有鐵芯9，鐵芯9的一側纏繞有初級線圈8，鐵芯9的另一側纏繞有次級線圈10，密封蓋5的內部安裝有乾燥劑盒13，乾燥劑盒13上設置有若干個通孔14。

進一步的，所述磁屏蔽層3為一種坡莫合金材料構件，具有導磁係數高，防止漏磁或外界磁場對變壓器的幹擾。

進一步的，所述初級線圈8和次級線圈10的引出線均為絕緣導線，所述絕緣導線穿過接線管11，絕緣效果好。

進一步的，所述乾燥劑盒13的內部填充有氯化鈣乾燥劑，所述通孔14均勻分布在乾燥劑盒13上，便於吸收變壓器內部空氣的水分，保持其內部乾燥，防止對鐵芯9進行腐蝕。

進一步的，所述螺紋柱18的直徑與內螺紋槽17的直徑大小相等，便於安裝和固定。

工作原理：首先，鐵芯9安裝在支撐板15上，支撐板15通過若干個彈簧16安裝在變壓器外殼2的內部，具有一定的抗震性能，便於保護鐵芯9，變壓器外殼2和密封蓋5均由殼體和磁屏蔽層3構成，磁屏蔽層3為一種坡莫合金材料構件，具有導磁係數高，防止漏磁或外界磁場對變壓器的幹擾，安裝有乾燥劑盒13，乾燥劑盒13的內部填充有氯化鈣乾燥劑，便於吸收變壓器內部空氣的水分，保持其內部乾燥，防止鐵芯9被腐蝕，變壓器外殼2通過內螺紋槽17安裝在螺紋柱18上，將底座1固定，通過旋轉變壓器外殼2進行安裝和拆卸，使用方便，節省時間，易於更換。

儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。
