一種過濾消毒靜電吸附加熱負氧離子空氣內外循環淨化器的製作方法

2023-12-04 19:55:36

本發明屬室內空氣淨化技術領域，具體涉及一種過濾消毒靜電吸附加熱負氧離子空氣內外循環淨化器。

背景技術：

目前市場上的空氣淨化器大都數是內循環淨化器，其現有能力是過濾室內空氣中的微粒甲醛等有害氣體，這種空氣淨化器在淨化過程中都要在封閉的室內進行，空氣不能與戶外流通替換，人在室內生活產生的廢氣和人呼吸產生的廢氣，同樣在有限空間循環，人在室內需不斷消耗氧氣，這樣室內尚有的氧氣也會越來越少，二氧化碳會越來越多，人生活在這空間內會頭昏胸悶，不利于于身體健康。

最近也有那麼一兩個外循環淨化器上市，其產品的共同缺點是淨化後的冷空氣不斷輸入室內，使室內立即降溫，人生活在這空間內就像生活在冷庫裡，上述的兩種淨化器都存在不同的缺點，不能營造現在人們所需要安逸清新的空氣環境。

技術實現要素：

本發明的目的在於提供一種過濾消毒靜電吸附加熱負氧離子空氣內外循環淨化器，解決目前內循環淨化器不能與戶外空氣流通替換，室內氧氣越來越少，二氧化碳越來越多，導致人頭昏胸悶，外循環淨化器使室內不斷降溫的問題。

一種過濾消毒靜電吸附加熱負氧離子空氣外循環淨化器，室內進氣管1.戶外進氣管2分別固定在淨化器桶右3頂端三通管4上，室內加長進氣管38連接在進氣管1上，打開淨化器桶蓋5，n95過濾片6、微纖維海帕7、活性炭過濾層8、分別從右向左插在淨化桶右3內，靜電吸附器9、消毒燈10、加熱器11、溫控器34挨著活性炭過濾層8，從右往左分別安裝在淨化器桶3內，溫控器34內加熱彈簧12與加熱器相線開關35相連，並接入接線盒14中，溫控器探頭13置於加熱器11前面空中，石英加熱管15設在弧形加熱罩16的反光焦點上，渦輪風扇電機17固定在淨化器桶左18的外端，渦輪風扇電機軸19與渦輪風扇葉20相連自由轉動，渦輪風扇外殼21固定在淨化桶器左18的內端，渦輪風扇出風口22在淨化器桶左18的上方，渦輪風扇出風口22上方設旋轉閥欄23，輸氣保溫管下端24與旋轉閥欄23相連接，輸氣保溫管上端25經輸氣通道26引入室內，並超出牆頭37加以固定，負氧離子發射器27，控制顯示屏28分別安置在輸氣保溫管上端25超出牆頭37部分，負氧離子發生端29在輸氣保溫管上端25下方，並平行於輸氣保溫管上端25，室內加長進氣管38經進氣通道30引入室內並能拉長至不到地面處，室內加長進氣管38，戶外進氣管2進氣口處有過濾粗網31並備有密氣蓋板32。

本淨化器一般是裝設在靠窗戶牆壁上的淨化器，可安裝在室內也可以安裝在戶外。

在牆頭上鑿兩孔，作為輸氣通道26進氣通道30，也可以在窗戶36玻璃上劃兩孔，作為輸氣通道26進氣通道30，用密氣蓋板32封住戶外進氣管2，室內加長進氣管38進氣，室內空氣內循環淨化，用密氣蓋板32封住室內加長進氣管38，戶外進氣管2進氣，室內空氣外循環淨化，室內加長進氣管38和戶外進氣管2同時開通，戶外室內空氣同時循環淨化戶外安裝。

室內安裝因為輸氣保溫管上端25已經在室內了，所以只要在牆頭37上或靠窗戶36的玻璃上開一孔作為進氣通道30即可，用密氣蓋板32封住室內加長進氣管38戶外進氣管2進氣，室內空氣外循環淨化，拆掉戶外進氣管2室內進氣管1，用密氣蓋板32封住進氣通道30，三通管4進氣，室內空氣內循環淨化，戶外進氣管2室內加長進氣管38同時進氣，戶外室內空氣同時循環淨化。

根據居住情況本空氣淨化器可安裝在陽臺或房頂等地方。

所述溫控器受熱彈簧12收縮加熱器相線39接通，溫控器受熱彈簧12伸長加熱器相線斷開。

所述空氣淨化器桶33是採用雙層隔熱金屬材料製成，並採取保溫措施，內層採用反光較好的合金材料。

本空氣淨化器遙控器設置，總電源按鈕，風扇按鈕，風大按鈕，風小按鈕，消毒燈按鈕，加熱器按鈕，負氧離子發生器按鈕，風扇按鈕能獨立開啟或關閉，風扇按鈕開啟後，其它用電器按鈕才能獨立開啟和關閉，風扇按鈕關閉其它用電器全部關停，風扇仍然工作兩分鐘。

本空氣淨化器輸氣管道都進行保溫措施，渦輪電機外裝是為電機本身需要散熱。

本空氣淨化器淨化容器空間大，對淨化空氣的風速有緩衝作用，避免了風速過大在淨化過程中夾帶微小的顆粒。

本發明有益效果，本發明的過濾消毒靜電吸附加熱負氧離子空氣內外循環淨化器，徹底淨化空氣並能生產負氧離子空氣，解決了內循環淨化器，在封閉室內空氣不能與外界流通替換的毛病，同時解決了目前外循環淨化器，淨化後冷空氣進入室內會降低室內溫度的缺點，是家庭、辦公、學校、商場等單位首選的空氣淨化器。

附圖說明

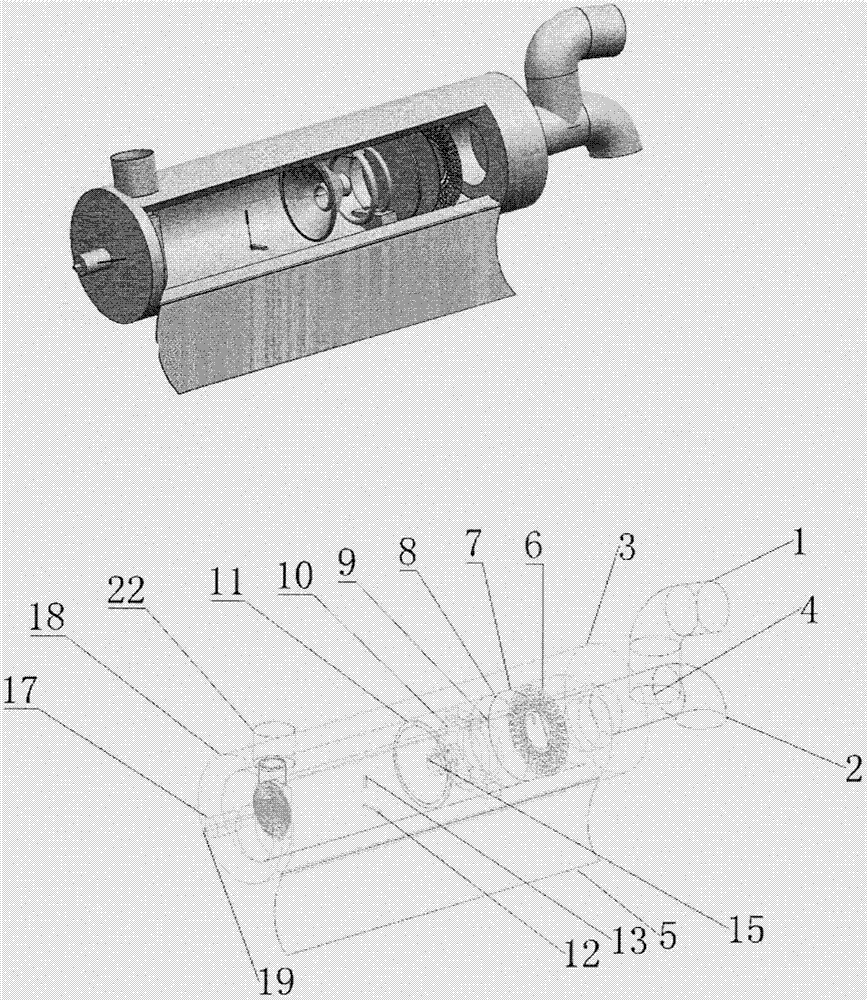

圖1為本發明過濾消毒靜電吸附加熱負氧離子空氣內外循環淨化器桶結構示意圖。

圖2為本發明過濾消毒靜電吸附加溫負氧離子空氣內外循環淨化器桶結構示意圖。

圖3圓柱過濾器示意圖。

圖4為加熱器溫控器遙控器示意圖。

圖5為渦輪風葉示意圖。

圖6為閥欄示意圖。

圖7本淨化器戶外安裝室內示意圖

圖中，1-室內進氣管，2-戶外進氣管，3-淨化器桶左，4-三通管，5-淨化器桶蓋，6-n95過濾片7-微纖維海帕，8-活性炭過濾層9-靜電吸附器，10消毒燈，11-加熱器，12-溫控器彈簧，13-溫控器探頭14-接線盒，15-石英加熱管，16-弧形加熱罩，17-渦輪風扇電機，18-淨化器桶左，19-渦輪軸，20-渦輪風扇葉，21-渦輪風扇外殼，22-渦輪風扇口，23-旋轉閥欄，24輸氣保溫管下端，25-輸氣保溫管上端，26-輸氣通道，27-負氧離子發生器，28-控制顯示屏，29-負氧離子發生端，30-進氣通道，31-過濾粗網，32-密氣蓋板，33-淨化器桶，34-溫控器，35-加熱器相線開關，36-窗戶，37-牆頭，38-加長室內進氣管，39-加熱器相線，40-圓柱過濾器，41-電源相線，42-電源零線，43-遙控器。

具體實施方式

下面結合附圖和具體實施例對本發明做進一步說明。

實施例1

一種過濾消毒靜電吸附加熱負氧離子空氣內外循環淨化器，如圖1所示，一種過濾消毒靜電吸附加熱負氧離子空氣外循環淨化器，室內進氣管1.戶外進氣管2分別固定在淨化器桶右3頂端三通管4上，室內加長進氣管38連接在進氣管1上，打開淨化器桶蓋5，n95過濾片6、微纖維海帕7、活性炭過濾層8、分別從右向左插在淨化桶右3內，靜電吸附器9、消毒燈10、加熱器11、溫控器34挨著活性炭過濾層8，從右往左分別安裝在淨化器桶3內，溫控器34內加熱彈簧12與加熱器相線開關35相連，並接入接線盒14中，接線盒14右接入電源相線41零線42，溫控器探頭13置於加熱器11前面空中，石英加熱管15設在弧形加熱罩16的反光焦點上，渦輪風扇電機17固定在淨化器桶左18的外端，渦輪風扇電機軸19與渦輪風扇葉20相連自由轉動，渦輪風扇外殼21固定在淨化桶器左18的內端，渦輪風扇出風口22在淨化器桶左18的上方，渦輪風扇出風口22上方設旋轉閥欄23，輸氣保溫管下端24與旋轉閥欄23相連接，輸氣保溫管上端25經輸氣通道26引入室內，並超出牆頭37加以固定，負氧離子發射器27，控制顯示屏28分別安置在輸氣保溫管上端25超出牆頭37部分，負氧離子發生端29在輸氣保溫管上端25下方，並平行於輸氣保溫管上端25，室內加長進氣管38經進氣通道30引入室內並能拉長至不到地面處，室內加長進氣管38，戶外進氣管2進氣口處有過濾粗網31並備有密氣蓋板32。

本淨化器一般是裝設在靠窗戶牆壁上的淨化器，可安裝在室內也可以安裝在戶外。

在牆頭上鑿兩孔，作為輸氣通道26進氣通道30，也可以在窗戶36玻璃上劃兩孔，作為輸氣通道26進氣通道30，用密氣蓋板32封住戶外進氣管2，室內加長進氣管38進氣，室內空氣內循環淨化，用密氣蓋板32封住室內加長進氣管38，戶外進氣管2進氣，室內空氣外循環淨化，室內加長進氣管38和戶外進氣管2同時開通，戶外室內空氣同時循環淨化戶外安裝。

室內安裝因為輸氣保溫管上端25已經在室內了，所以只要在牆頭37上或靠窗戶36的玻璃上開一孔作為進氣通道30即可，用密氣蓋板32封住室內加長進氣管38戶外進氣管2進氣，室內空氣外循環淨化，拆掉戶外進氣管2室內進氣管1，用密氣蓋板32封住進氣通道30，三通管4進氣，室內空氣內循環淨化，戶外進氣管2室內加長進氣管38同時進氣，戶外室內空氣同時循環淨化。

根據居住情況本空氣淨化器可安裝在陽臺或房頂等地方。

所述溫控器受熱彈簧12收縮加熱器相線39接通，溫控器受熱彈簧12伸長加熱器相線斷開。

所述空氣淨化器桶33是採用雙層隔熱金屬材料製成，並採取保溫措施，內層採用反光較好的合金材料。

本空氣淨化器遙控，43設置，總電源按鈕，風扇按鈕，風大按鈕，風小按鈕，消毒燈按鈕，加熱器按鈕，負氧離子發生器按鈕，風扇按鈕能獨立開啟或關閉，風扇按鈕開啟後，其它用電器按鈕才能獨立開啟和關閉，風扇按鈕關閉其它用電器全部關停，風扇仍然工作兩分鐘。

實施例2

如圖2所示n95過濾片6微纖維海帕7活性炭過濾層8，做成圓柱形消毒燈置於當中，把圓柱過濾器40裝在淨化器桶右內，圓柱過濾器40左面裝靜電吸附器9、加熱器11、溫控器34.

實施例1過濾體可有選擇性調換，實施例2過濾體整體調換，兩者對空氣淨化效果是一樣。
