工藝流程圖的設計原則和設計步驟(工藝管道和儀表流程圖P)
2023-10-04 12:42:52
工藝管道和儀表流程圖是工藝流程圖的一種類型,簡稱P&ID (Piping and Instrument Diagram),指的是應根據工藝流程圖(PFD)的要求,詳細地表示該系統的全部設備、儀表、管道、閥門和其他有關公用工程系統的圖紙。

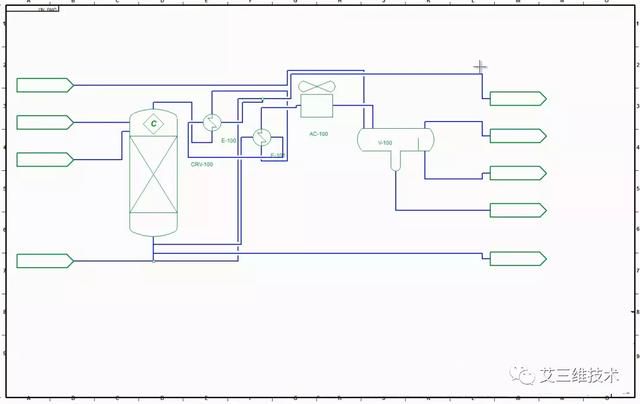

PFD圖

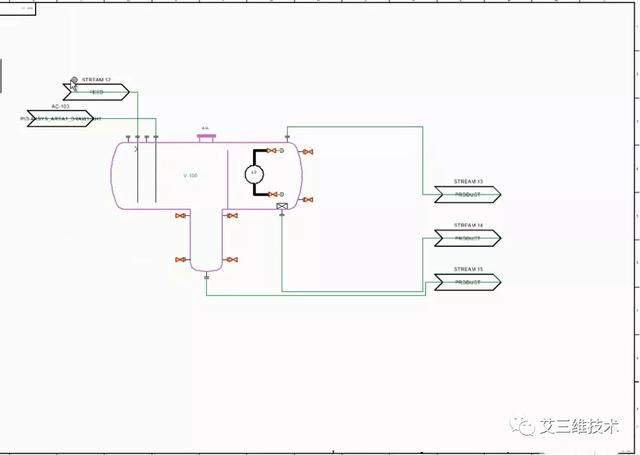

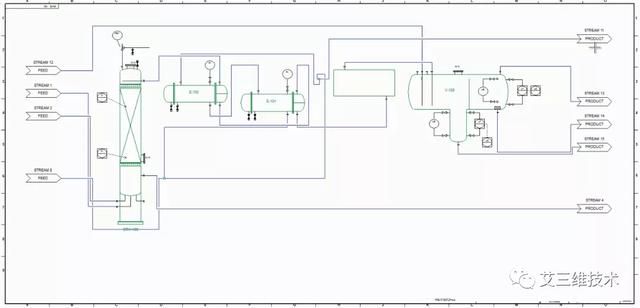

PID圖
P&ID 的表達重點是管道的流程以及過程工藝如何控制,顯示管道系統是如何將工業加工設備連接在一起的。P&ID 示意圖還會顯示用於監控物料在管道中的流動情況的儀表和閥門。
進行P&ID工藝管道和儀表流程圖設計時,必須含有設備、配管、儀表與儀表配管三大內容,同時一些特殊設計和安裝要求,也應在P&ID中標示出來。
P&ID設計應包含的內容具體如下:
1.設備
(1)設備的名稱和位號
(2)成套設備
(3)設備位號和設備規格
(4)接管與聯接方式
(5)零部件
(6)標高
(7)驅動裝置
(8)排放要求
2.配管
(1)管道規格
(2)間斷使用的管道
(3)閥件
(4)管道的銜接
(5)兩相流管道
(6)管口
(7)伴熱管
(8)埋地管道
(9)管件
(10)取樣點
(11)特殊要求
(12)成套設備接管
(13)擴建管道與原有管道
(14)裝置內、外管道
(15)特殊閥件
(16)清焦管道
3. 儀表與儀表配管
(1)在線儀表
(2)調節閥
(3)安全閥/呼吸閥(壓力真空釋放閥)
(4)設備附帶儀表
(5) 儀表編號
(6)聯鎖及訊號
(7)衝洗、吹掃
(8)成套設備
4.其他
在P&ID中要將特殊的設計及安裝要求標示出來,亦可作為注釋單獨列出,如開/停車聯鎖、再生要求、儀表與有關的管道閥的安裝要求、特殊的專用管件等。
工藝管道和儀表流程圖的設計除了要包含以上內容外,一款能快速創建智能P&ID圖的BIM軟體也很重要。
市面上能創建P&ID圖的BIM軟體不多,一般我們談到P&ID圖時,很多人第一時間想到的都是Bentley的OpenPlant PID,這是世界上第一款基於ISO15926標準數據模型搭建的開放的P&ID解決方案,它基於數據驅動,能快速創建全智能的DGN或DWG格式的P&ID圖,並能將圖面上所有工藝數據信息移交到工廠生命周期的各個階段。
通過使用 OpenPlant PID 實現以下目標來加快工廠設計流程速度並向運營部門提供更準確的 P&ID:
使智能 P&ID 可通過大量設計應用程式進行訪問,從而以更快的速度完成項目;通過與用於版本控制的ProjectWise無縫集成維護準確的構建時 P&ID,從而確保安全性;通過快速、準確的報告節省證明合規性的時間。OpenPlant PID還具有以下功能:
定義和管理工廠目錄和規格
通過從PDS、AutoPLANT、SmartPlant Material Management和PlantSpace中管理目錄和規格,重新利用設計數據以快速啟動項目。創建符合特定項目需求的新目錄。
定義和管理工廠對象和屬性
藉助管道組件和其他工廠設備的智能設計建模,減少錯誤。通過定義您自己的標記規則,進一步擴展軟體功能。有效管理和訪問工廠對象,進一步簡化工作流。
設計二維工廠示意圖模型
藉助綜合變更管理系統,快速生成數據驅動的工廠圖表。充分利用智能工廠示意圖,其中包括流程工業實踐 (PIP) 標準、電廠標識系統(KKS)標準、英制、公制和混合制。創建多種項目類型,有效支持多個行業。
生成P&ID可交付成果
藉助已根據項目管道規範驗證的組件,快速創建智能 P&ID。生成含重要項目信息(其中包括閥門清單、管線清單和設備清單)的報告。您可以將其導出至Microsoft Excel,或連接到工廠項目資料庫,以便生成整個項目的報告。
集成圖表工廠模型和實物工廠模型
根據反映實物工廠模型的用戶規則生成管道工程圖。這些可輕易配置的工程圖包含一個綜合的符號庫和關聯數據。
管理工廠設計數據
通過項目資料庫,可與其他工廠設計管理應用程式無縫集成。使用一個資料庫環境支持整個項目團隊的工廠設計數據。
管理工廠項目文檔和可交付和成果
高效管理工廠設計數據和可交付成果,其中包括等角圖、平剖圖、管道和儀表圖、三維模型和施工可交付成果。使用ProjectWise,可在整個項目團隊中共享文檔。
如果您對管道設計軟體OpenPlant PID感興趣,歡迎申請軟體7天免費試用.
