一種用於檢測密封錐孔的檢具的製作方法

2023-12-01 18:58:32 1

1.本實用新型涉及檢具領域，尤其是一種用於檢測密封錐孔的檢具。


背景技術：

2.在加工液壓油缸配件密封錐孔後，需要對錐孔的錐度進行檢測。目前使用cmm檢測或輪廓儀檢測周期長，需要專業人員檢測，檢測費用高。同時cmm檢測或輪廓儀的設備體積較大，不利於在生產線現場對產品進行檢測。


技術實現要素：

3.本實用新型旨在解決上述問題，提供了一種用於檢測密封錐孔的檢具，解決了現有的密封錐孔檢測的周期長、費用高的問題。
4.一種用於檢測密封錐孔的檢具，包括：定位套、定位芯軸、底蓋、頂蓋和測量裝置，所述定位套上下兩端分別與頂蓋和底蓋固定連接，所述定位芯軸穿過底蓋，所述定位芯軸與定位套滑動連接，所述測量裝置用於測量定位芯軸相對定位套的位移。
5.在上述技術方案基礎上，所述測量裝置為百分表，所述測量裝置的表體與頂蓋固定連接，所述測量裝置的測量頭與定位芯軸接觸。
6.在上述技術方案基礎上，所述定位芯軸側面形成有環形凸起，所述環形凸起的側面與定位套的內壁滑動連接，所述環形凸起位於底蓋上方。
7.在上述技術方案基礎上，還包括緊定彈簧，所述緊定彈簧位於定位套內部，所述緊定彈簧兩端分別與頂蓋和環形凸起接觸。
8.在上述技術方案基礎上，還包括緊定螺絲，所述頂蓋形成有螺紋孔，所述緊定螺絲插入螺紋孔中並與螺紋孔螺紋連接，所述緊定螺絲的端部與測量裝置的表體接觸。
9.在上述技術方案基礎上，所述頂蓋和底蓋分別與定位套螺紋連接。
10.在上述技術方案基礎上，還包括標準塊，所述標準塊形成有錐孔。
11.本實用新型具有如下優點：通過將錐度的檢測轉化為對直線距離的檢測，使用百分表就能完成對錐度的檢測，解決了現有的密封錐孔檢測的周期長、費用高的問題；檢測設備簡單、易於操作，對檢測人員的技能要求較低。
附圖說明
12.為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹。顯而易見地，下面描述中的附圖僅僅是本實用新型的一種實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖引伸獲得其它的實施附圖。
13.圖1：本實用新型的主視結構示意圖；
14.圖2：圖1中a-a處的剖視結構示意圖；
15.圖3：本實用新型的主視剖視結構示意圖；

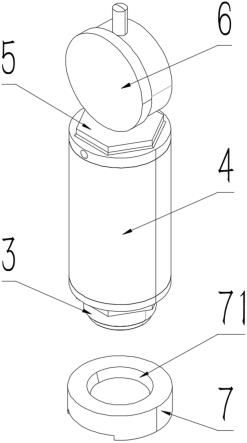

16.圖4：本實用新型的立體結構示意圖。
具體實施方式
17.下面結合附圖和實例對本實用新型作進一步說明：
18.下面詳細描述本實用新型的實施例，實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用於解釋本實用新型，而不能理解為對本實用新型的限制。
19.在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。
20.在本實用新型的描述中，需要理解的是，術語「上」、「下」、「前」、「後」、「左」、「右」、「豎直」、「水平」、「頂」、「底」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。
21.實施例一：
22.如圖1到圖4所示，本實施例提供了一種用於檢測密封錐孔的檢具，包括：定位套1、定位芯軸2、底蓋3、頂蓋5和測量裝置6，所述定位套1上下兩端分別與頂蓋5和底蓋3固定連接，所述定位芯軸2穿過底蓋3，所述定位芯軸2與定位套1滑動連接，所述測量裝置6用於測量定位芯軸2相對定位套1的位移。
23.在上述技術方案基礎上，所述測量裝置6為百分表，所述測量裝置6的表體與頂蓋5固定連接，所述測量裝置6的測量頭與定位芯軸2接觸。其中百分表為現有技術。
24.在上述技術方案基礎上，所述測量裝置6為雷射位移傳感器。
25.在上述技術方案基礎上，所述定位芯軸2側面形成有環形凸起21，所述環形凸起21的側面與定位套1的內壁滑動連接，所述環形凸起21位於底蓋3上方。
26.在上述技術方案基礎上，還包括緊定彈簧4，所述緊定彈簧4位於定位套1內部，所述緊定彈簧4兩端分別與頂蓋5和環形凸起21接觸。
27.在上述技術方案基礎上，還包括緊定螺絲51，所述頂蓋5形成有螺紋孔50，所述緊定螺絲51插入螺紋孔50中並與螺紋孔50螺紋連接，所述緊定螺絲51的端部與測量裝置6的表體接觸，緊定螺絲51將測量裝置6的表體壓緊固定。
28.在上述技術方案基礎上，所述頂蓋5和底蓋3分別與定位套1螺紋連接。頂蓋5和底蓋3相對定位套1可拆卸使得，可以根據產品批次的不同更換不同的定位芯軸2和緊定彈簧4。
29.在上述技術方案基礎上，還包括標準塊7，所述標準塊7形成有錐孔71。標準塊7起到校準作用。
30.工作原理：
31.首先將定位芯軸2下端插入標準塊7的錐孔71並與錐孔71接觸，然後繼續使定位套1向下運動，直至底蓋3的下端面與標準塊7的上端面接觸。在上述過程中，頂蓋5向靠近定位芯軸2方向運動，並壓縮緊定彈簧4。底蓋3的下端面與標準塊7的上端面貼合後，將測量裝置
6清零。
32.然後將定位芯軸2下端插入待測零件的錐孔中，直至底蓋3下端面與零件的上端面接觸。此時，觀察百分表指針的變化範圍，如變化範圍超過預定值，則說明零件的錐孔錐度與標準件7的錐孔71錐度差距較大，零件不合格。反之，百分表指針的變化範圍在預設值之內，零件合格。
33.上面以舉例方式對本實用新型進行了說明，但本實用新型不限於上述具體實施例，凡基於本實用新型所做的任何改動或變型均屬於本實用新型要求保護的範圍。


技術特徵：
1.一種用於檢測密封錐孔的檢具，其特徵在於，包括：定位套(1)、定位芯軸(2)、底蓋(3)、頂蓋(5)和測量裝置(6)，所述定位套(1)上下兩端分別與頂蓋(5)和底蓋(3)固定連接，所述定位芯軸(2)穿過底蓋(3)，所述定位芯軸(2)與定位套(1)滑動連接，所述測量裝置(6)用於測量定位芯軸(2)相對定位套(1)的位移。2.根據權利要求1所述的一種用於檢測密封錐孔的檢具，其特徵在於：所述測量裝置(6)為百分表，所述測量裝置(6)的表體與頂蓋(5)固定連接，所述測量裝置(6)的測量頭與定位芯軸(2)接觸。3.根據權利要求1所述的一種用於檢測密封錐孔的檢具，其特徵在於：所述定位芯軸(2)側面形成有環形凸起(21)，所述環形凸起(21)的側面與定位套(1)的內壁滑動連接，所述環形凸起(21)位於底蓋(3)上方。4.根據權利要求1所述的一種用於檢測密封錐孔的檢具，其特徵在於：還包括緊定彈簧(4)，所述緊定彈簧(4)位於定位套(1)內部，所述緊定彈簧(4)兩端分別與頂蓋(5)和環形凸起(21)接觸。5.根據權利要求2所述的一種用於檢測密封錐孔的檢具，其特徵在於：還包括緊定螺絲(51)，所述頂蓋(5)形成有螺紋孔(50)，所述緊定螺絲(51)插入螺紋孔(50)中並與螺紋孔(50)螺紋連接，所述緊定螺絲(51)的端部與測量裝置(6)的表體接觸。6.根據權利要求1所述的一種用於檢測密封錐孔的檢具，其特徵在於：所述頂蓋(5)和底蓋(3)分別與定位套(1)螺紋連接。7.根據權利要求1所述的一種用於檢測密封錐孔的檢具，其特徵在於：還包括標準塊(7)，所述標準塊(7)形成有錐孔(71)。

技術總結
本實用新型涉及一種用於檢測密封錐孔的檢具，包括：定位套、定位芯軸、底蓋、頂蓋和測量裝置，所述定位套上下兩端分別與頂蓋和底蓋固定連接，所述定位芯軸穿過底蓋，所述定位芯軸與定位套滑動連接，所述測量裝置用於測量定位芯軸相對定位套的位移。本實用新型通過將錐度的檢測轉化為對直線距離的檢測，使用百分表就能完成對錐度的檢測，解決了現有的密封錐孔檢測的周期長、費用高的問題；檢測設備簡單、易於操作，對檢測人員的技能要求較低。對檢測人員的技能要求較低。對檢測人員的技能要求較低。


技術研發人員：楊君 劉校成 孫勇軍 田帥
受保護的技術使用者：青島天贏智能工業股份有限公司
技術研發日：2022.11.22
技術公布日：2023/3/23
