等分圓弧的正確方法(如何對圖紙中的圓弧線段進行等分)
2023-04-11 18:48:34 1
如何利用CAD編輯工具完成等分圓弧和線段的操作呢?接下來就與大家分享一下有關CAD等分線段的具體方法,希望對大家能有所幫助。
方法/步驟

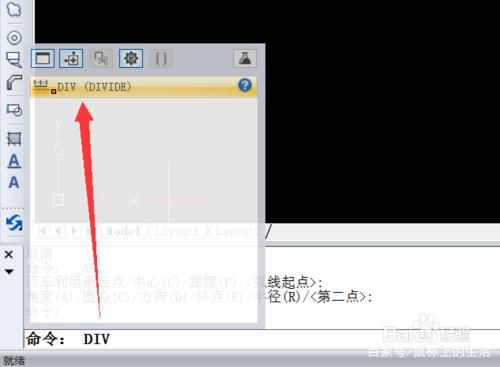

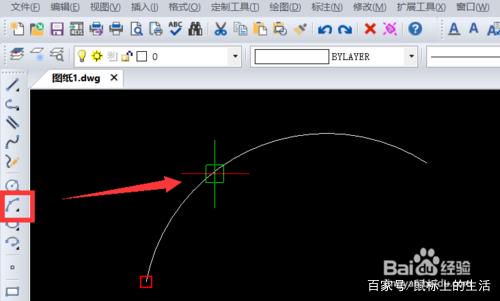

1首先,我們通過百度搜索下載任意一款CAD編輯工具程序並安裝運行,從打開的程序主界面中,利用「三點弧」繪製一個圓弧。步驟閱讀2然後選中所繪製的圓弧後, 點擊「繪圖」菜單項中的「點」-「分割」項打開。如圖所示:步驟閱讀3也可以直接在命令行輸入「DIV「命令,從顯示的命令列表中,找到」Divided「(分割)命令,點擊以運行此命令。步驟閱讀4接下來根據命令行的提示,依次選擇相應的圓弧後,再輸入等分的段數,按回車進行確認即可完成圓弧的等分操作。步驟閱讀5雖然通過以上操作,完成了圓弧的等分操作,但是等分點卻是無法直觀顯示的,對此我們還需要對等分點的樣式進行設置。按圖示進行操作。步驟閱讀6待打開如圖所示的」繪圖設置「界面後,切換到」對象生成「選項卡,在此可以設置點的顏色及其它樣式,如圖所示,設置完成後,點擊」確定「按鈕。步驟閱讀7最後就可以查看修改點的樣式後的等分圓弧的效果了。對於路段的等分方法,其操作過程與以上操作類似。最終效果如圖所示:步驟閱讀,
