一種小型多芯灌膠密封電連接器的製作方法

2023-06-05 09:39:31 1

本發明涉及一種連接器，具體地說是涉及一種可同時承受高溫和高液壓的密封連接器。

背景技術：

在石油開採過程中，位於井下工作的電氣設備，需要通過一種穿牆式連接器，來連接設備內外部電纜，傳輸電信號。該連接器安裝在電氣設備上外露的一端為高壓端，另一端為低壓端。高壓端將承受140MPa的高壓和175℃的高溫。這種連接器通常為玻璃燒結產品和注塑產品，為降低成本，採用高級工程環氧膠進行灌膠，目前受限於國內工藝水平，高性能工程塑料直接灌膠後，材料不能承受140MPa的高壓和175℃的高溫，會在高溫下變軟，並在高壓下擠出，導致連接器，甚至電氣設備失效。

技術實現要素：

本發明的目的是針對現有技術的不足而提供的一種在產品中增加承壓件來承受高壓，使產品具有能夠承受溫度和壓力分別為175℃，140MPa高溫高壓能力的密封連接器。

實現本發明目的的具體技術方案是：

一種小型多芯灌膠密封電連接器，特點是它包括金屬支撐環、環氧膠主體及插針，所述金屬支撐環設於環氧膠主體一端，插針為數隻、貫穿環氧膠主體及金屬支撐環，金屬支撐環、環氧膠主體及插針經灌膠形成一體；其中：

所述金屬支撐環設有高壓端和低壓端，在高壓端設有突起的圓筋；金屬支撐環中心設有貫穿低壓端的插針通道；金屬支撐環高壓端設有數個回型盲槽；

所述插針主體在中間部位設有數個環形槽、兩端設有焊杯；

金屬支撐環、插針在環氧膠主體灌膠時作為嵌件進行灌膠，灌膠後插針主體的數個環形槽與環氧膠主體嚙合在一起；環氧膠主體通過插針通道及回型盲槽緊密嚙合在金屬支撐環上。

所述環氧膠主體外圓周表面上設有用於安裝O型密封圈的密封環槽。

本發明以環氧膠為主體，大大提高產品電性能；環氧膠主體與所述插針主體上的環形槽緊密密封配合、環氧膠主體與所述金屬支撐環回型盲槽及插針通道緊密密封配合；在產品受壓時，能將插針所受壓力通過環氧膠主體傳遞到支撐環上，大大提高了連接器的耐高液壓壓力性能。

本發明金屬支撐環和插針在所述環氧膠主體灌膠時作為嵌件進行灌膠，並通過環氧膠主體灌膠緊緊包裹金屬支撐環和插針成為一個整體。其金屬支撐環沿軸向的槽和孔與環氧膠主體緊密嚙合，對環氧膠材料起到抗扭轉和抗拉伸的作用。環氧膠主體與所述插針環形槽緊密密封配合，在產品受壓時，能將插針所受壓力通過環氧膠主體傳遞到支撐環上，由金屬支撐環承受壓力，極大提高了連接器的耐高液壓壓力性能，同時也避免了在壓力突然增大時所述插針從連接器中脫出引起的連接器失效，使該連接器耐高溫高壓密封性能達到了175℃，140MPa，耐高壓性能甚至達到175MPa,完全可以承受在井下嚴峻的環境溫度和壓力，保證井下電氣設備的密封性能，同時能保證信號傳輸性能。

附圖說明

圖1為本發明結構示意圖

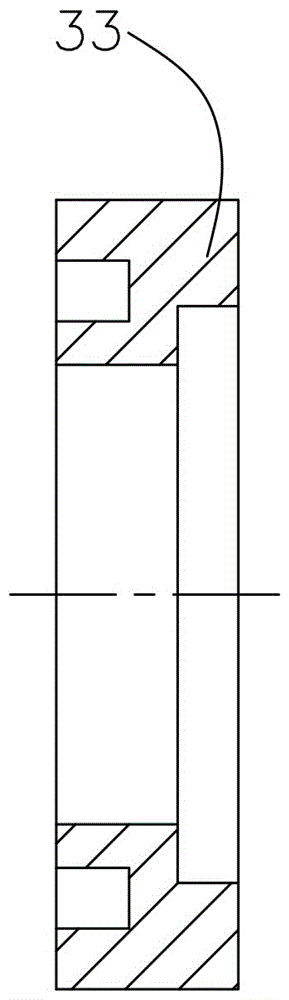

圖2為本發明金屬支撐環的結構示意圖

圖3為圖2的右視圖；

圖4為圖2的左視圖；

圖5為本發明插針的結構示意圖。

具體實施方式

參閱圖2-4，本發明的金屬支撐環3設有高壓端31和低壓端32，在高壓端設有突起的圓筋33。金屬支撐環3中心有貫穿低壓端的插針通道35。金屬支撐環3高壓端設有若干回型盲槽34。

參閱圖5，本發明插針1為數隻，插針主體11在中間部位有數個環形槽12，插針兩端設有焊杯13。

參閱圖1，本發明金屬支撐環3、插針1在環氧膠主體2灌膠時作為嵌件進行灌膠，在灌膠後，插針主體11上的數個環形槽12與環氧膠主體2嚙合在一起。環氧膠主體2通過插針通道35及回型盲槽34緊密嚙合在金屬支撐環3上。金屬支撐環3、插針1通過環氧膠2緊密包裹結合為一體。環氧膠主體2外圓周表面上設有用於安裝O型密封圈的密封環槽。
