本實用新型涉及一種回流線傳動系統，本實用新型尤其是涉及一種齒輪式回流線傳動系統。

背景技術：

目前，覆銅板行業內常見的回流線傳動軸一般都是依靠鏈傳動，可以在兩軸中心距較遠的情況下傳遞動力，能在低速和重載條件下工作；但是鏈傳動的製造和安裝精度要求較低，鏈條的鉸鏈磨損後，使節距變大造成脫節，且任意一根傳動軸的傳動鏈損壞均會導致所有傳動軸無法傳動；傳動電機通常安裝在傳動軸一端，另一端則是鏈傳動機構，長期使用時扭應力對傳動軸及軸承的損耗較大；鏈傳動結構較高瞬時鏈速和瞬時傳動比不是常數，傳動平穩性較差，有時會造成被傳輸物體的滑動，導致無法正常前進，並且對被傳輸物體本身產生影響，尤其在覆銅板行業，堆疊好的覆銅板和鋼板一旦有滑動很難糾正，導致壓合失敗。

技術實現要素：

本實用新型的目的是克服現有技術中存在的不足，提供一種平穩性高、傳遞運動準確可靠、傳動效率高且使用壽命長的齒輪式回流線傳動系統。

按照本實用新型提供的技術方案，所述齒輪式回流線傳動系統，它包括傳動軸齒輪、從動軸、回流線支架、從動軸齒輪、傳動電機、傳動軸與橡膠輪；在回流線支架上轉動安裝有若干呈間隔平行設置的傳動軸，在傳動軸的兩端部均固定有傳動軸齒輪，在傳動軸的中部固定有橡膠輪，在相鄰兩根傳動軸之間的回流線支架上轉動安裝有從動軸，在從動軸上固定有從動軸齒輪，從動軸齒輪與相鄰的兩個傳動軸齒輪均嚙合，在回流線支架上固定有傳動電機，傳動電機驅動其中一根傳動軸。

所述傳動電機固定在回流線支架的中部，傳動電機驅動位於回流線支架中部的傳動軸。

所述傳動軸齒輪為圓柱齒輪。

所述從動軸齒輪為圓柱齒輪。

本實用新型將傳統的鏈傳動改為齒輪傳動，能保證瞬時傳動比恆定，平穩性高，傳遞運動準確可靠，傳動效率高，使用壽命長；傳動電機安裝於傳動軸中部，軸兩端均有齒輪傳動，如此不僅擁有更高穩定性，扭應力對傳動軸和軸承座的損耗也大大減小；當單根傳動軸損壞時只需卸掉相鄰從動齒輪即可不影響其餘傳動軸的正常工作。

附圖說明

圖1是本實用新型的的主視圖。

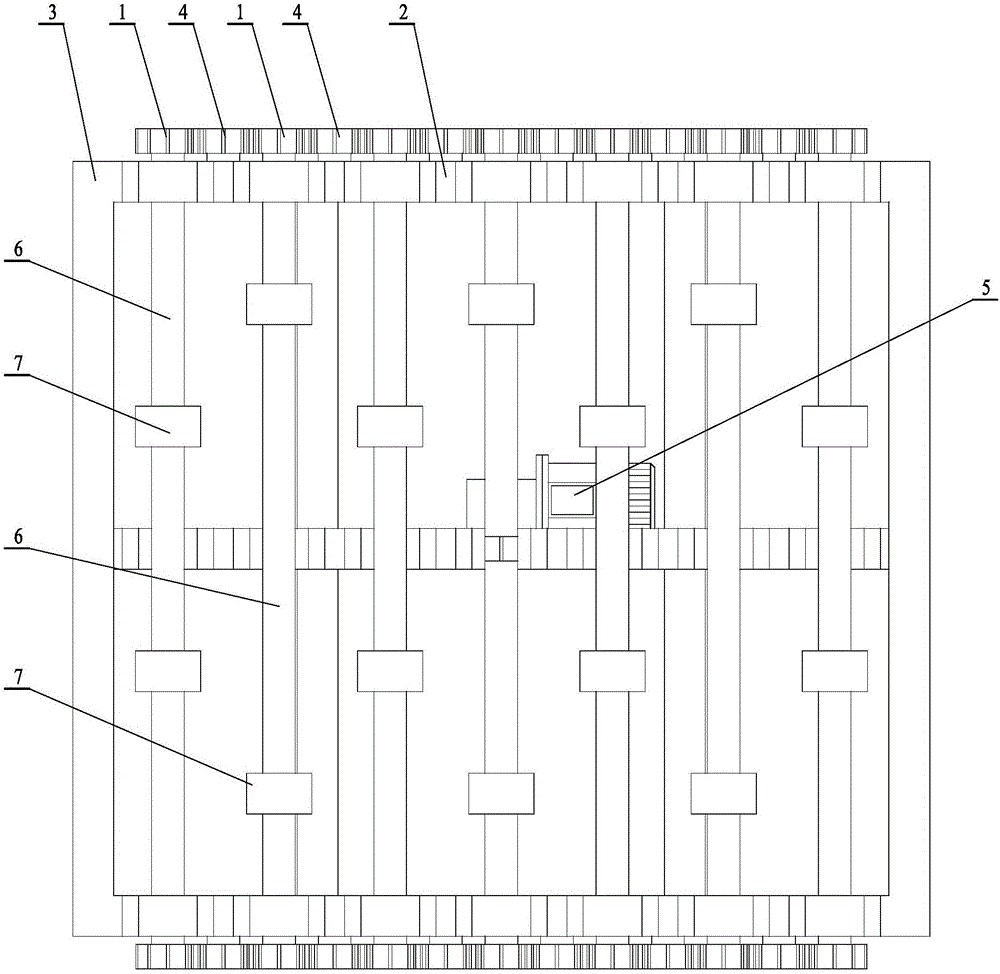

圖2是本實用新型的的俯視圖。

具體實施方式

下面結合具體實施例對本實用新型作進一步說明。

該齒輪式回流線傳動系統，它包括傳動軸齒輪1、從動軸2、回流線支架3、從動軸齒輪4、傳動電機5、傳動軸6與橡膠輪7；在回流線支架3上轉動安裝有若干呈間隔平行設置的傳動軸6，在傳動軸6的兩端部均固定有傳動軸齒輪1，在傳動軸6的中部固定有橡膠輪7，在相鄰兩根傳動軸6之間的回流線支架3上轉動安裝有從動軸2，在從動軸2上固定有從動軸齒輪4，從動軸齒輪4與相鄰的兩個傳動軸齒輪1均嚙合，在回流線支架3上固定有傳動電機5，傳動電機5驅動其中一根傳動軸6。

所述傳動電機5固定在回流線支架3的中部，傳動電機5驅動位於回流線支架3中部的傳動軸6。

所述傳動軸齒輪1為圓柱齒輪。

所述從動軸齒輪4為圓柱齒輪。

工作時，傳動電機5帶動任意一根傳動軸6轉動，該傳動軸6上的傳動軸齒輪1開始轉動，傳動軸齒輪1帶動與傳動軸齒輪1相鄰的從動軸齒輪4，這樣，其餘的傳動軸6通過齒輪傳動實現同步轉動，安裝於傳動軸6上的橡膠輪7的轉動則推動被輸送物體前進。

傳動電機5安裝於回流線支架3的中部，傳動電機5驅動位於回流線支架3中部的傳動軸6，如此不僅擁有更高穩定性，扭應力對傳動軸和軸承座的損耗也大大減小。
