一種改進導霧管固定的落地風扇的製作方法

2023-07-17 19:30:42

1.本發明涉及一種加溼器。


背景技術：

2.目前現有技術，中國專利202120346263.3，一種上加水加溼落地扇，包括底盤、立管、控制盒、風扇頭、設在底盤上的加溼器和導霧管，導霧管將加溼器和風扇頭連接；所述水箱蓋的蓋板包括上開口的曲面形腔、設在曲面形腔底板上的進水腔、設在進水腔內底板上的環形接口、和設在進水腔外部底板上的導霧接口和環繞環形接口設置進水孔；還包括一頂蓋，頂蓋上設有導霧管座；所述導霧管插入導霧管座內並固定在一起，導霧管座插入環形接口內；頂蓋與曲面形腔之間有間隙，頂蓋的面積小於水箱蓋的蓋板的面積。如圖1、圖6、圖7所示，導霧管穿過控制盒下部的二個立管間，與控制盒後部的凹槽嵌合，再穿過控制盒上部的貫通孔，然後與風扇頭連接。存在問題是：導霧管懸空的長度大。


技術實現要素：

3.本發明的目的是：一種改進導霧管固定的落地風扇，它具有導霧管懸空長度小且固定牢固的特點。
4.本發明是這樣實現的：一種改進導霧管固定的落地風扇，包括底盤、立管、控制盒、風扇頭、導霧管和加溼器，所述控制盒包括後開口的前盒體和前開口的後盒體，其特徵在於：所述前盒體的上部設有前管出孔、下部設有前管進孔，後盒體設有後開口的凹槽，凹槽的下部設有後管出孔、上部設有後管進孔；
5.導霧管由前管進孔進入控制盒、經後管出孔進入凹槽並與凹槽嵌合，經後管進孔進入控制盒、經前管出孔伸出控制盒。
6.所述的一種改進導霧管固定的落地風扇，其特殊之處在於：所述導霧管與前管進孔、後管出孔、凹槽、後管進孔和前管出孔滑動配合且定位。
7.本發明一種改進導霧管固定的落地風扇，導霧管可以調節控制盒上部和下部的長度，而且固定牢固。
附圖說明

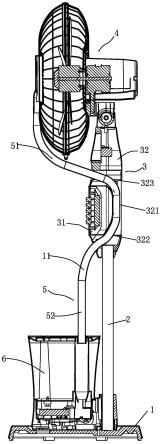

8.圖1是本發明落地扇的剖視圖。
9.圖2是本發明落地扇的立體圖之一。
10.圖3是本發明落地扇的立體圖之二。
11.圖4是本發明落地扇的前盒體的立體圖。
12.圖5是本發明落地扇的後盒體的立體圖之一。
13.圖6是本發明落地扇的後盒體的立體圖之二。
具體實施方式
14.下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用於解釋本發明，而不能理解為對本發明的限制。
15.如圖1、圖2所示，一種落地風扇，包括底盤1、一根立管2、控制盒3、風扇頭4、導霧管5和加溼器6，所述控制盒3包括後開口的前盒體31和前開口的後盒體32；加溼器6、控制盒3和風扇頭4結構，風扇頭4與控制盒3連接，導霧管5與加溼器及風扇頭的連接方式均在中國專利202120346263.3，發明名稱：一種上加水加溼落地扇中已公開，本申請僅是對導霧管5的固定方式作了進一步改進；
16.前盒體31的上部設有前管出孔311、下部設有前管進孔312，後盒體32設有後開口的凹槽321，凹槽的下部設有後管出孔322、上部設有後管進孔323；
17.導霧管5由前管進孔312進入控制盒3、經後管出孔322進入凹槽321並與凹槽321嵌合，經後管進孔323進入控制盒3、經前管出孔311伸出控制盒3，然後與風扇頭4連接；採用這樣的結構，可以調節控制盒3上部和下部的導霧管5的長度。
18.所述導霧管5與前管進孔312、後管出孔322、凹槽321、後管進孔323和前管出孔311滑動配合且定位。採用這樣的結構，調節好控制盒3上部的導霧管51及下部導霧管52長度，由於前管進孔312、後管出孔322、凹槽321、後管進孔323和前管出孔311的作用，防止導霧管發生位移；而且調節方便
19.儘管已經示出和描述了本發明的實施例，本領域的普通技術人員可以理解：在不脫離本發明的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的範圍由權利要求及其等同物限定。


技術特徵：
1.一種改進導霧管固定的落地風扇，包括底盤、立管、控制盒、風扇頭、導霧管和加溼器，所述控制盒包括後開口的前盒體和前開口的後盒體，其特徵在於：所述前盒體的上部設有前管出孔、下部設有前管進孔，後盒體設有後開口的凹槽，凹槽的下部設有後管出孔、上部設有後管進孔；導霧管由前管進孔進入控制盒、經後管出孔進入凹槽並與凹槽嵌合，經後管進孔進入控制盒、經前管出孔伸出控制盒。2.根據權利要求1所述的一種改進導霧管固定的落地風扇，其特徵在於：所述導霧管與前管進孔、後管出孔、凹槽、後管進孔和前管出孔滑動配合且定位。

技術總結
一種改進導霧管固定的落地風扇，包括底盤、立管、控制盒、風扇頭、導霧管和加溼器，所述控制盒包括後開口的前盒體和前開口的後盒體；所述前盒體的上部設有前管出孔、下部設有前管進孔，後盒體設有後開口的凹槽，凹槽的下部設有後管出孔、上部設有後管進孔；導霧管由前管進孔進入控制盒、經後管出孔進入凹槽並與凹槽嵌合，經後管進孔進入控制盒、經前管出孔伸出控制盒。導霧管可以調節控制盒上部和下部的長度，而且固定牢固。而且固定牢固。而且固定牢固。


技術研發人員：李玉營 李玉彬
受保護的技術使用者：中山市宏冠西聯電氣科技有限公司
技術研發日：2022.11.15
技術公布日：2023/3/27
