蘋果獲準MBP非對稱散熱風扇設計專利!
2023-07-14 05:10:58 2
泡泡網筆記本頻道12月21日 本周四蘋果獲準了三項新專利，專利內容主要與最新Retina顯示屏MacBook Pro上的非對稱散熱風扇葉片相關，這種設計可在極大降低散熱帶來噪音的同時又不影響散熱的效率。三項專利的名稱皆為「採用非對稱葉片間隔設計的離心式風扇」，美國商標專利局給出了連續的三個專利號。其中兩項是31個葉片，一項為61個葉片。

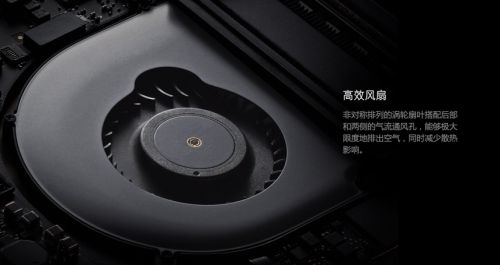

蘋果首次向大眾介紹這種非對稱風扇設計是在今年6月份發布15英寸新版視網膜屏幕的MacBook Pro時，後來國外媒體對這款筆電進行了拆解發現，內部的風扇葉片共有31片。

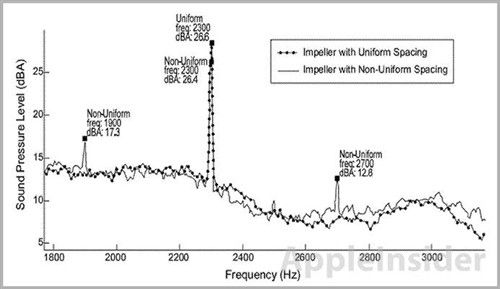

普通散熱風扇使用一定數目的葉片，並且彼此之間分散的角度距離都相等，通常這類普通風扇也是按照工業標準製造的，目的就是降低噪音。但問題在葉片轉動頻率（BPF, blade pass frequency）上，壓力波會造成諧頻。噪音的主要來源在PPF（pole pass frequency）軸部噪音上。蘋果的設計則避免了這些問題，通過葉片的不對等分散排列來控制聲音頻譜分布。
專利申請中的節選：
「將風扇旋轉時的噪音分散到各種不同離散的頻率中去，起到減小噪音的目的，在音調BPF上從聽覺中讓用戶感覺噪音變小。令風扇的葉片分布處於不均衡狀態，並保持葉輪的平衡，能夠起到很好的降低噪音的效果。」
根據專利文件所說，對風扇的葉片分布和角度進行重新排列可讓普通可攜式電腦中散熱風扇造成的噪音更低，但仍有葉輪軸保持平衡狀態。另外這一設計還可令散熱系統設計得更小，在生產類似現在最新MacBook Pro的超薄筆記本電腦時更有優勢。■
