同步升降液壓小車的製作方法

2023-04-27 02:52:27 2

本實用新型涉及一種液壓小車，是一種特種移動頂升設備，專用於大型、重型構件的轉場運輸。

背景技術：

現有的用於重型機械上的移動頂升設備，尤其是頂升設備，載重量小，運行不穩定，滿足不了客戶的需要。

技術實現要素：

本實用新型的目的在於克服上述不足，提供了一種同步升降液壓小車。

本實用新型的目的是這樣實現的：

一種同步升降液壓小車，其特點是：它包括車架、散熱器、頂升油缸、壓油過濾器、液壓閥組、頂升泵組、油箱和調節管路，所述散熱器、頂升油缸、壓油過濾器、液壓閥組、頂升泵組、油箱和調節管路均設置在車架上，所述油箱的出油口通過管路一接入頂升泵組，所述頂升泵組的出油口通過管路二接入壓油過濾器，壓油過濾器的出油口接入液壓閥組，液壓閥組有兩路分別與頂升油缸相連，第三路通過管路三接入散熱器，散熱器的出油口接入油箱。

本實用新型一種同步升降小車，其頂升泵組與油箱之間還設置有一個調節管路。

與現有技術相比，本實用新型的有益效果是：

本實用新型一種同步升降液壓小車，在行走泵組和液壓馬達的作用下，通過壓油過濾器和傳動齒輪組將動力傳遞到車輪組，車輪組實現行走，液壓小車小車共有九臺，在線使用八臺，一臺備用。八臺小車通過電纜線和CAN總線與電纜小車主控臺連接，主控臺通過電纜線給每臺小車供電，通過CAN總線把每臺小車的PLC互相連接建立總線通信。通過總線可以向每臺小車下發控制命令，同時把每臺設備的狀態上傳給主控臺，以便主控臺對每臺設備的運行狀態進行監視；每臺小車通過隨車自帶的電櫃操作，可獨立進行前進、後退動作，方便用戶單機就地點動調整、檢查維修。

附圖說明

圖1為本實用新型一種同步升降液壓小車的結構示意圖。

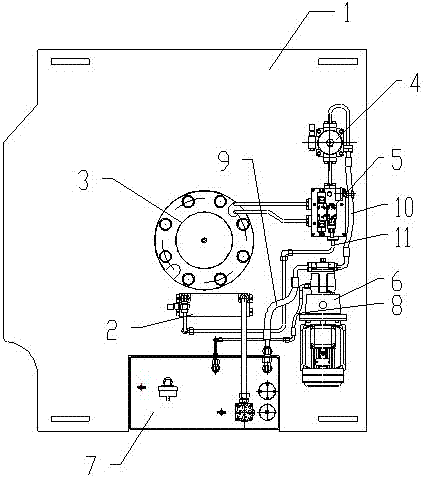

圖2為圖1的俯視圖。

圖中：

車架1，

散熱器2，

頂升油缸3，

壓油過濾器4

液壓閥組5，

頂升泵組6，

油箱7，

調節管路8，

管路一9，

管路二10，

管路三11。

具體實施方式

參見圖1-2，本實用新型涉及一種同步升降液壓小車，它包括車架1、散熱器2、頂升油缸3、壓油過濾器4、液壓閥組5、頂升泵組6、油箱7和調節管路8，所述散熱器2、頂升油缸3、壓油過濾器4、液壓閥組5、頂升泵組6、油箱7和調節管路8均設置在車架1上，所述油箱7的出油口通過管路一9接入頂升泵組6，頂升泵組6與油箱7之間還設置有一個調節管路8，調節管路8用於調節液壓油的壓力，所述頂升泵組6的出油口通過管路二10接入壓油過濾器4，壓油過濾器4用於過濾液壓油中的雜質，壓油過濾器4的出油口接入液壓閥組5，液壓閥組5有兩路分別與頂升油缸3相連，為頂升油缸3其提供液壓動力並回收液壓油，第三路通過管路三11接入散熱器2，散熱器2用於液壓油的降溫，散熱器2的出油口接入油箱7，形成循環。

工作原理：

本實用新型在頂升泵組6和液壓閥組5的作用下，將液壓油泵入頂升油缸3實現升降，在壓油過濾器4的作用下，液壓油內雜質被去除，保證了液壓系統的穩定性；在散熱器2的作用下，液壓油冷卻後進入油箱進行循環。
