一種淨水器濾芯壽命提醒裝置的製作方法
2023-04-23 05:37:31 1
本實用新型涉及淨水器濾芯設備技術領域，具體涉及一種淨水器濾芯壽命提醒裝置。
背景技術：
淨水器濾芯裡面一般都是KDF以及活性炭，濾芯是使受到汙染的水被潔淨到生產、生活所需要的狀態，也就是使水達到一定的潔淨度。除去水中的固體顆粒，殺滅細菌、濾除有害化學成分。淨水器濾芯根據濾出水用途的不同，所使用的濾芯的種類也不同，為確保淨水機產品滿足顧客的使用需求，安裝人員應確保淨水機的進水水質、進水壓力、進水流量、水溫等滿足產品性能參數表中的要求。如果進水水質不是市政自來水，則需要在淨水機前面增加前置過濾裝置。如果進水壓力太大(超過3公斤)，則需要在淨水機前面安裝減壓閥。如果進水壓力太小(小於1公斤)，則需要在淨水機前面安裝增壓泵。當淨水機需要安裝在開水器等熱溫裝置的前面時，應確保淨水機的安裝位置低於開水器的位置，以防止開水器內的蒸汽進入淨水機，損害淨水機濾芯。隨著淨水器(淨水機)市場興起、火爆，淨水器(淨水機)逐漸成為千家萬戶的必用水家電，消費者都有這樣的疑問，淨水器過濾芯屬於耗材，「家用淨水器的過濾芯多長時間更換一次」。如今，淨水器行業處在高速增長期，市場上淨水器牌子很多，淨水器品種也琳琅滿目，不同淨水器過濾工藝和結構不一樣，但總體來講，如今絕大多數常用淨水器過濾芯分為以下幾種，以及淨水器的過濾芯多長時間更換一次。淨水技術不同過濾工藝和濾芯有不同的功能特點和使用壽命，淨水器(淨水機)過濾芯屬於耗材，有一定的使用壽命，實際的使用壽命也要看當地水質情況和使用的頻率和量。在專利號為CN201220049486的專利文件中，公開了一種淨水器濾芯壽命自動提醒控制系統，其包括設置於入水端和出水端之間的淨水器，所述淨水器中設有濾芯，其進一步包括：設置於入水端和淨水器之間的電磁閥；設置於所述電磁閥與淨水器之間的水流檢測單元；以及一控制主板，所述控制主板上設有一處理器，所述處理器與電磁閥、水流檢測單元分別電性連接。本實用新型通過在淨水器上增加一個濾芯壽命自動控制裝置：根據各地用戶家的水質情況，具體設置淨水器濾芯的壽命值，當流經濾芯的水量達到預先的設定值時，淨水器的入水端處的電磁閥將自動切斷供水，用戶將不能使用過濾水，真正確保用戶不會使用濾芯過期的過濾水，確保飲水健康。
上述專利文件通過在淨水器上增加一個濾芯壽命自動控制裝置，來確保用戶不會使用濾芯過期的過濾水，但是對於如何提供一個結構簡單，成本較低，可遠程智能化控制，可網絡下載交流數據、安全性能更高的淨水器濾芯壽命提醒裝置缺少技術性解決方案
技術實現要素：
針對現有技術的不足，本實用新型提供了一種淨水器濾芯壽命提醒裝置，用於解決如何提供一個結構簡單，成本較低，可遠程智能化控制，可網絡下載交流數據、安全性能更高的淨水器濾芯壽命提醒裝置的問題。
本實用新型通過以下技術方案予以實現：
一種淨水器濾芯壽命提醒裝置，包括計量器、計時器、微控制器、水質檢測裝置、電磁閥、接口轉換器、無線通訊裝置、web伺服器、顯示屏、遠程終端、現場總線、移動端和數據存儲裝置；所述電磁閥設置在淨水水管上，所述水質檢測裝置通過淨水水管與所述電磁閥相連，所述計量器、計時器、水質檢測裝置、電磁閥分別與所述現場總線相連，所述接口轉換器與所述無線通訊裝置相連，所述現場總線、接口轉換器、顯示屏、數據存儲裝置分別與所述微控制器相連，所述遠程終端、web伺服器和移動端均通過所述無線通訊裝置和接口轉換器與所述微控制器相連。
優選的，所述淨水器濾芯壽命提醒裝置還包括報警裝置、輸入裝置和溫度傳感器，所述溫度傳感器與所述現場總線相連，所述報警裝置和輸入裝置分別與所述微控制器相連。
優選的，所述溫度傳感器設置在所述淨水水管內。
優選的，所述電磁閥設置在淨水器濾芯和水質檢測裝置之間。
優選的，所述無線通訊裝置包括無線光纖通訊和GPRS通訊。
本實用新型的有益效果為：
本實用新型在以往計時器與計量器雙重感應，發送信號給微控制器，再由微控制器發送信號使報警器提示基礎上增加了水質監測裝置和無線通訊裝置，當水質檢測裝置檢測出超標時，水質檢測裝置發送信號給微控制器，微控制器控制報警裝置提示更換濾芯並控制電磁閥關閉，同時通過無線通訊裝置將數據發送給遠程終端(當地服務站)、移動端和web伺服器，可以實現網絡下載以及遠程控制，同時數據存儲裝置可將檢測數據儲存作為科學研究的數據支持，具有很強的實用性。
附圖說明
為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。
圖1是本實用新型的連接示意圖；

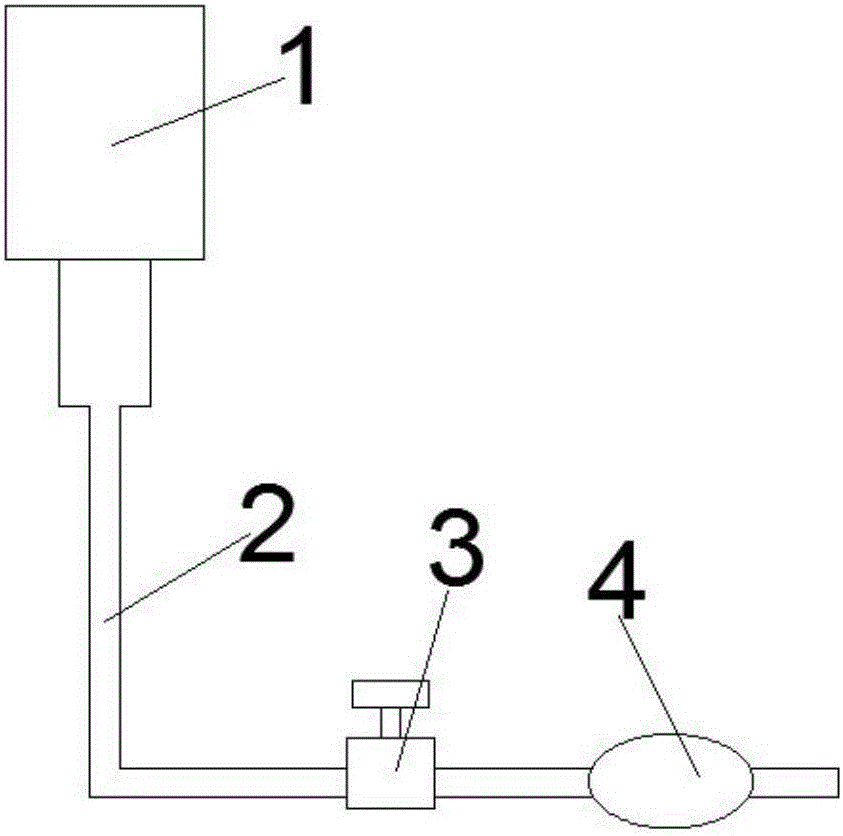

圖2是本實用新型的結構示意圖。
具體實施方式
為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
如圖1和圖2所示的一種淨水器濾芯壽命提醒裝置，包括計量器、計時器、微控制器、水質檢測裝置、電磁閥、接口轉換器、無線通訊裝置、web伺服器、顯示屏、遠程終端、現場總線、移動端和數據存儲裝置；電磁閥3設置在淨水水管2上，水質檢測裝置4通過淨水水管2與電磁閥3相連，計量器、計時器、水質檢測裝置4、電磁閥3分別與現場總線相連，接口轉換器與無線通訊裝置相連，現場總線、接口轉換器、顯示屏、數據存儲裝置分別與微控制器相連，遠程終端、web伺服器和移動端均通過無線通訊裝置和接口轉換器與微控制器相連。
具體的，淨水器濾芯壽命提醒裝置還包括報警裝置、輸入裝置和溫度傳感器，溫度傳感器與現場總線相連，報警裝置和輸入裝置分別與微控制器相連，溫度傳感器設置在淨水水管2內，電磁閥3設置在淨水器濾芯1和水質檢測裝置4之間，無線通訊裝置包括無線光纖通訊和GPRS通訊。
本實用新型在以往計時器與計量器雙重感應，發送信號給微控制器，再由微控制器發送信號使報警器提示基礎上增加了水質監測裝置4和無線通訊裝置，當水質檢測裝置4檢測出超標時，水質檢測裝置4發送信號給微控制器，微控制器控制報警裝置提示更換濾芯並控制電磁閥3關閉，同時通過無線通訊裝置將數據發送給遠程終端(當地服務站)、移動端和web伺服器，可以實現網絡下載以及遠程控制，同時數據存儲裝置可將檢測數據儲存作為科學研究的數據支持，具有很強的實用性。
以上實施例僅用以說明本實用新型的技術方案，而非對其限制；儘管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特徵進行等同替換；而這些修改或者替換，並不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和範圍。
