家電總線控制系統的檢測方法與流程
2023-04-24 23:16:21
本發明涉及一種家電總線控制系統的檢測方法。
背景技術：
在現有技術，家電(例如，洗衣機、冰箱等)的控制系統大多採用集中式的控制系統，即只有一個控制器，所有外圍執行部件和/或感知部件(例如，閥、傳感器、電機等)都直接連接到這一個控制器上。對於這種集中式的家電控制系統，控制軟體的控制邏輯和大部分執行部件和/或感知部件的狀態很難在現場被在線實時地採集和檢測。實驗室的測試只是簡單地通過布置額外的傳感器來採集一些數據，並根據採集的一些數據分析被測試的家電的運行狀態。這種方案的缺點是需要額外的傳感器，增加成本，採集數據有限，不能檢測控制軟體的控制邏輯，無法實現家電運行狀態的在線實時檢測與報警，並且不能以圖形的方式直觀地顯示家電的運行狀態，不便於家電的運行狀態的檢測。
技術實現要素：
本發明的目的旨在解決現有技術中存在的上述問題和缺陷的至少一個方面。
根據本發明的一個方面，提供一種家電總線控制系統的檢測方法，包括以下步驟：
採集家電總線控制系統的通信總線上傳輸的通信數據；
在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件，如果判斷結果為是，則終止通信數據的採集，如果判斷結果為否，則繼續採集通信數據；
以圖形化的方式顯示採集到的通信數據，從而獲得通信數據的實際測試圖形；和
根據獲得的通信數據的實際測試圖形，分析採集到的通信數據並得到分析結果。
根據本發明的一個實施例，在前述方法中，利用連接到家電總線控制系統的通信總線上的檢測設備自動地檢測家電總線控制系統。
根據本發明的另一個實施例，在前述方法中，所述檢測設備包括數據採集裝置，所述數據採集裝置用於採集家電總線控制系統的通信總線上傳輸的通信數據。
根據本發明的另一個實施例，在前述方法中，所述檢測設備還包括預判斷裝置，所述預判斷裝置用於在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件。
根據本發明的另一個實施例，在前述方法中，所述檢測設備還包括圖形化裝置，所述圖形化裝置基於採集到的通信數據生成和顯示通信數據的實際測試圖形。
根據本發明的另一個實施例，在前述方法中，所述檢測設備還包括分析裝置，所述分析裝置根據通信數據的實際測試圖形分析採集到的通信數據並得到分析結果。
根據本發明的另一個實施例，前述方法還包括步驟：
存儲採集到的通信數據和得到的分析結果。
根據本發明的另一個實施例，在前述方法中，所述檢測設備還包括存儲裝置，所述存儲裝置用於存儲採集到的通信數據和得到的分析結果。
根據本發明的另一個實施例，前述方法還包括步驟：
讀取存儲的通信數據，並再次顯示採集到的通信數據的實際測試圖形；和
根據再次顯示的實際測試圖形，再次人工分析或再次利用檢測設備的分析裝置自動分析採集到的通信數據。
根據本發明的另一個實施例，在前述方法中，所述家電總線控制 系統包括一個主控制器和一個控制分系統，並且所述控制分系統包括多個子控制器；所述一個主控制器與所述多個子控制器中的一個子控制器之間通過第一通信總線相連，所述多個子控制器以並聯的方式連接到第二通信總線上；並且所述檢測設備連接到所述第一通信總線或所述第二通信總線上。
根據本發明的另一個實施例，在前述方法中，所述主控制器運行家電的主控制邏輯，並向通過第一通信總線與主控制器相連的所述一個子控制器發送控制指令；通過第一通信總線與主控制器相連的所述一個子控制器將控制指令發送給其他各個子控制器，並將其他各個子控制器的信息以及其自身的信息返回給主控制器；並且各個子控制器根據接收到的控制指令直接控制對應的執行部件和/或感知部件。
根據本發明的另一個實施例，在前述方法中，所述家電總線控制系統包括一個主控制器和多個子控制器，並且所述一個主控制器和所述多個子控制器以並聯的方式連接到一個共同的通信總線上；並且所述檢測設備連接到所述一個共同的通信總線上。
根據本發明的另一個實施例，在前述方法中，所述主控制器運行家電的主控制邏輯，並向各個子控制器發送控制指令和接收從各個子控制器返回的信息；並且所述多個子控制器接收從主控制器發送的控制指令，並根據接收到的控制指令直接控制對應的執行部件和/或感知部件。
在根據本發明的各個實施例中，可以通過圖形化顯示採集到的通信數據，這樣，即可以看到整個檢測過程中的通信數據的整體圖形，也可以看到檢測過程中的一段時間的通信數據的局部圖形，便於對家電的運行狀態進行檢測和分析。
此外，在本發明的各個實施例中，無需提供專用於檢測家電的運行狀態的額外的傳感器，從而能夠降低家電的檢測成本。
此外，在本發明的一些實施例中，檢測過程中的採集到的通信數據以及根據採集到的通信數據得到的分析結果可以存儲在存儲裝置，在以後需要的時候，可以再次讀取存儲的通信數據，並再次顯示採集 到的通信數據的實際測試圖形，和根據再次顯示的實際測試圖形，再次分析採集到的通信數據。
此外，在本發明的各個實施例中，通過在線實時判斷採集到的通信數據是否滿足預先設定的報警條件，如果判斷結果為是，則判定採集到的通信數據異常，此時，檢測設備就會及時報警並終止通信數據的採集，這樣可以節省檢測時間和費用。
通過下文中參照附圖對本發明所作的描述，本發明的其它目的和優點將顯而易見，並可幫助對本發明有全面的理解。
附圖說明
圖1顯示根據本發明的第一實施例的家電總線控制系統的檢測原理圖；

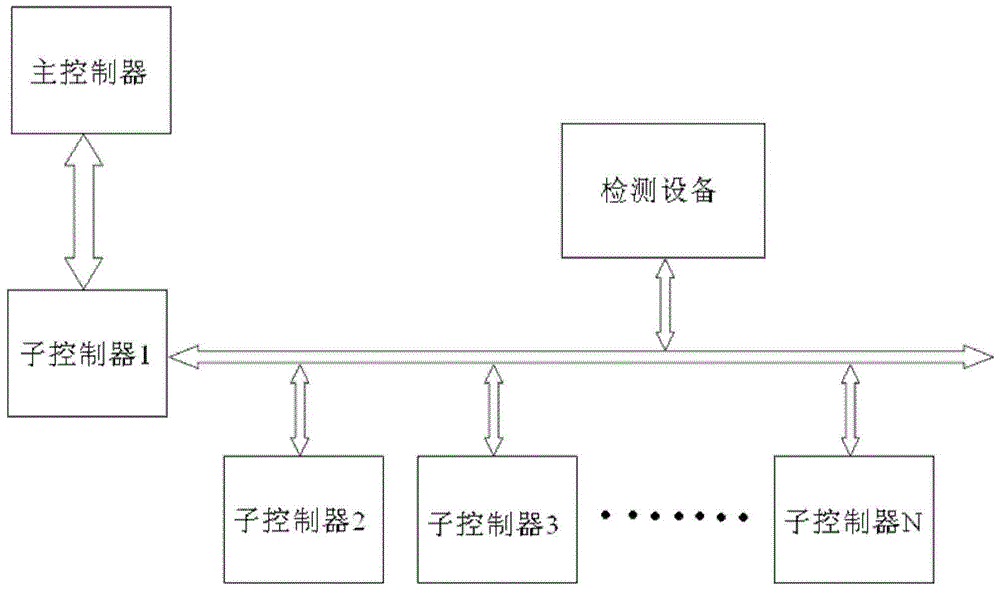

圖2顯示根據本發明的第二實施例的家電總線控制系統的檢測原理圖；
圖3顯示根據本發明的第三實施例的家電總線控制系統的檢測原理圖；和
圖4顯示用於圖1至圖3中的家電總線控制系統的檢測設備的功能模塊圖。
具體實施方式
下面通過實施例，並結合附圖，對本發明的技術方案作進一步具體的說明。在說明書中，相同或相似的附圖標號指示相同或相似的部件。下述參照附圖對本發明實施方式的說明旨在對本發明的總體發明構思進行解釋，而不應當理解為對本發明的一種限制。
另外，在下面的詳細描述中，為便於解釋，闡述了許多具體的細節以提供對本披露實施例的全面理解。然而明顯地，一個或多個實施例在沒有這些具體細節的情況下也可以被實施。在其他情況下，公知的結構和裝置以圖示的方式體現以簡化附圖。
根據本發明的一個總體技術構思，提供一種家電總線控制系統的 檢測方法，包括以下步驟：採集家電總線控制系統的通信總線上傳輸的通信數據；在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件，如果判斷結果為是，則終止通信數據的採集，如果判斷結果為否，則繼續採集通信數據；以圖形化的方式顯示採集到的通信數據，從而獲得通信數據的實際測試圖形；和根據獲得的通信數據的實際測試圖形，分析採集到的通信數據並得到分析結果。
第一實施例
圖1顯示根據本發明的第一實施例的家電總線控制系統的檢測原理圖。
在本發明的一個實施例中，公開了一種家電總線控制系統的檢測方案。
如圖1所示，在圖示的實施例中，家電總線控制系統主要包括一個主控制器和一個控制分系統。如圖1所示，該控制分系統主要包括多個子控制器。為了便於說明，在圖示的實施例中，將多個子控制器按序進行編號，分別稱為第1個子控制器、第2個子控制器、第3個子控制器、......、第N個子控制器。
如圖1所示，一個主控制器與多個子控制器中的一個子控制器(第1個子控制器)之間通過第一通信總線相連。第1個子控制器、第2個子控制器、第3個子控制器、......、第N個子控制器以並聯的方式連接到第二通信總線上。
在圖示的實施例中，主控制器通過第一通信總線與第1個子控制器相連，但是，本發明不局限於圖示的實施例，主控制器也可以通過第一通信總線與其他子控制器(第2個子控制器、第3個子控制器、......、第N個子控制器)的一個相連。
在圖示的家電總線控制系統中，如圖1所示，主控制器運行家電的主控制邏輯，並向第1個子控制器發送控制指令。第1個子控制器將控制指令發送給其他各個子控制器，並將其他各個子控制器的信息以及其自身的信息返回給主控制器。各個子控制器根據接收到的控制 指令直接控制對應的執行部件和/或感知部件，例如，閥、電機、傳感器等部件。
在圖1所示的實施例中，檢測設備連接到主控制器與第1個子控制器之間的第一通信總線上。
如圖1所示，在本發明的一個實施例中，公開了一種家電總線控制系統的檢測方法，包括以下步驟：
S110：採集家電總線控制系統的第一通信總線上傳輸的通信數據；
S120：在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件，如果判斷結果為是，則終止通信數據的採集，如果判斷結果為否，則繼續採集通信數據；
S130：以圖形化的方式顯示採集到的通信數據，從而獲得通信數據的實際測試圖形；和
S140：根據獲得的通信數據的實際測試圖形，分析採集到的通信數據並得到分析結果。
這樣，如圖1所示，可以利用連接到家電總線控制系統的第一通信總線上的檢測設備自動地檢測家電總線控制系統。在本發明的一個實施例中，檢測設備包括數據採集裝置，該數據採集裝置用於採集家電總線控制系統的第一通信總線上傳輸的通信數據。
在本發明的一個實施例中，檢測設備還包括預判斷裝置，該預判斷裝置用於在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件。如果判斷結果為是，則判定採集到的通信數據異常，此時，檢測設備就會及時報警並終止通信數據的採集，這樣可以節省檢測時間和費用，避免採集大量異常數據。
在本發明的一個實施例中，檢測設備還包括圖形化裝置，該圖形化裝置基於採集到的通信數據生成和顯示通信數據的實際測試圖形。
在本發明的一個實施例中，檢測設備還包括分析裝置，該分析裝置根據通信數據的實際測試圖形分析採集到的通信數據並得到分析結果。
根據本發明的一個實施例中，前述檢測方法還可以包括步驟：
S150：存儲採集到的通信數據和得到的分析結果。
在本發明的一個實施例中，檢測設備還包括存儲裝置，存儲裝置用於存儲採集到的通信數據和得到的分析結果。
根據本發明的一個實施例中，前述檢測方法還可以包括步驟：
S160：讀取存儲的通信數據，並再次顯示採集到的通信數據的實際測試圖形；和
S170：根據再次顯示的實際測試圖形，再次人工分析或再次利用檢測設備的分析裝置自動分析採集到的通信數據。
在本發明的一個實施例中，前述檢測設備可以為計算機或類似計算機的設備，在該檢測設備中運行有用於檢測和分析通信數據的計算機軟體。
圖4顯示了用於圖1中的家電總線控制系統的檢測設備的功能模塊圖。下面將根據圖4詳細描述該檢測設備的各個功能模塊和檢測設備的工作過程。
首先，如圖4所示，數據採集裝置通過數據線連接到通信總線上的監測點，採集家電總線控制系統的通信總線上傳輸的通信數據。
然後，如圖4所示，數據採集裝置將採集到的通信數據傳輸給預判斷裝置，該預判斷裝置在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件，如果判斷結果為是，則終止通信數據的採集，如果判斷結果為否，則繼續採集通信數據。例如，在本發明的一個實例性的實施例中，對於被監測的每一通道數據，預判斷裝置都可以提供一些報警條件，當監測到實際數據達到報警條件時，可以認為家電運行狀態有問題，需要解決問題後再繼續檢測才有意義。例如，對於水溫監測通道，如果水溫大於90度時，家電是有異常的。此時，報警條件可以設為水溫大於90度，當報警條件達到時，停止測試，檢查與水溫相關的通道、電路，解決問題後再重新開始測試。
然後，如圖4所示，經過初步驗證的數據被傳輸到圖形化裝置，該圖形化裝置以圖形化的方式顯示採集到的通信數據，從而獲得通信 數據的實際測試圖形。在本發明的一個實例性的實施例中，該圖形化裝置將通道數據通過時間順序實時圖形化動態顯示出來，不同的通道通過顏色區分。圖形化裝置以時間為x軸，採集到的各通道數據值為y軸，完成數據圖形顯示後，還提供圖形x軸方向和/或y軸方向放大縮小功能、特定點取值功能。因此，檢測結束後，可以通過放大縮小x軸和/或放大縮小y軸，顯示特定點的數值等功能方便觀察家電運行過程。
然後，如圖4所示，分析裝置根據獲得的通信數據的實際測試圖形，分析採集到的通信數據並得到分析結果。分析裝置可以實現人工數據分析和機器自動數據分析。圖形化裝置以時間為x軸，採集到的各通道數據值為y軸，完成數據圖形顯示後，還提供圖形x軸方向和/或y軸方向放大縮小功能、特定點取值功能，人工數據分析基於這些功能，通過分析局部數據值推斷家電控制邏輯是否正常。機器自動數據分析則通過將採集到的數據值與預先設計好的期望值進行機器自動比較，如果超過特定的誤差值，則在圖形上做標記，分析人員通過分析圖形上的標記查找家電控制邏輯的錯誤。
然後，如圖4所示，採集到的通信數據和得到的分析結果被存儲在存儲裝置中。將採集到的通信數據以某種格式文件保存，如csv文件或xml文件，以記錄整個測試過程。通過導入這些存儲文件，可以再現整個家電運行過程。這樣測試結果不僅包括「通過」或「失敗」等結論，還包括整個家電運行過程數據。
最後，如圖4所示，如果需要，還可以從存儲裝置中再次讀取存儲的通信數據，並再次顯示採集到的通信數據的實際測試圖形；和根據再次顯示的實際測試圖形，再次人工分析或再次利用檢測設備的分析裝置自動分析採集到的通信數據。
如圖4所示，前述預判斷裝置、圖形化裝置、分析裝置和存儲裝置可以通過運行存儲在計算機設備中的檢測和分析通信數據的計算機軟體來實現。
第二實施例
圖2顯示根據本發明的第二實施例的家電總線控制系統的檢測原理圖。
在圖1所示的實施例中，檢測設備直接連接到主控制器與第1個子控制器之間的第一通信總線上。而在圖2所示的第二實施例中，如圖2所示，檢測設備直接連接到用於連接第1個子控制器、第2個子控制器、第3個子控制器、......、第N個子控制器的第二通信總線上。
請注意，圖2中顯示的家電總線控制系統與圖1中顯示的家電總線控制系統的布局相同，為了簡潔起見，這裡不再對圖2中顯示的家電總線控制系統進行詳細說明。
如圖2所示，在本發明的一個實施例中，公開了一種家電總線控制系統的檢測方法，包括以下步驟：
S210：採集家電總線控制系統的第二通信總線上傳輸的通信數據；
S220：在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件，如果判斷結果為是，則終止通信數據的採集，如果判斷結果為否，則繼續採集通信數據；
S230：以圖形化的方式顯示採集到的通信數據，從而獲得通信數據的實際測試圖形；和
S240：根據獲得的通信數據的實際測試圖形，分析採集到的通信數據並得到分析結果。
這樣，如圖2所示，可以利用連接到家電總線控制系統的第二通信總線上的檢測設備自動地檢測家電總線控制系統。
在本發明的一個實施例中，檢測設備包括數據採集裝置，該數據採集裝置用於採集家電總線控制系統的第二通信總線上傳輸的通信數據。
在本發明的一個實施例中，檢測設備還包括預判斷裝置，該預判斷裝置用於在線實時地判斷採集到的通信數據是否滿足預先設定的 報警條件。如果判斷結果為是，則判定採集到的通信數據異常，此時，檢測設備就會及時報警並終止通信數據的採集，這樣可以節省檢測時間和費用，避免採集大量異常數據。
在本發明的一個實施例中，檢測設備還包括圖形化裝置，該圖形化裝置基於採集到的通信數據生成和顯示通信數據的實際測試圖形。
在本發明的一個實施例中，檢測設備還包括分析裝置，該分析裝置根據通信數據的實際測試圖形分析採集到的通信數據並得到分析結果。
根據本發明的一個實施例中，前述檢測方法還可以包括步驟：
S250：存儲採集到的通信數據和得到的分析結果。
在本發明的一個實施例中，檢測設備還包括存儲裝置，存儲裝置用於存儲採集到的通信數據和得到的分析結果。
根據本發明的一個實施例中，前述檢測方法還可以包括步驟：
S260：讀取存儲的通信數據，並再次顯示採集到的通信數據的實際測試圖形；和
S270：根據再次顯示的實際測試圖形，再次人工分析或再次利用檢測設備的分析裝置自動分析採集到的通信數據。
在本發明的一個實施例中，前述檢測設備可以為計算機或類似計算機的設備，在該檢測設備中運行有用於檢測和分析通信數據的計算機軟體。
圖4顯示了用於圖2中的家電總線控制系統的檢測設備的功能模塊圖。下面將根據圖4詳細描述該檢測設備的各個功能模塊和檢測設備的工作過程。
首先，如圖4所示，數據採集裝置通過數據線連接到通信總線上的監測點，採集家電總線控制系統的通信總線上傳輸的通信數據。
然後，如圖4所示，數據採集裝置將採集到的通信數據傳輸給預判斷裝置，該預判斷裝置在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件，如果判斷結果為是，則終止通信數據的採集，如果判斷結果為否，則繼續採集通信數據。例如，在本發明的一個實 例性的實施例中，對於被監測的每一通道數據，預判斷裝置都可以提供一些報警條件，當監測到實際數據達到報警條件時，可以認為家電運行狀態有問題，需要解決問題後再繼續檢測才有意義。例如，對於水溫監測通道，如果水溫大於90度時，家電是有異常的。此時，報警條件可以設為水溫大於90度，當報警條件達到時，停止測試，檢查與水溫相關的通道、電路，解決問題後再重新開始測試。
然後，如圖4所示，經過初步驗證的數據被傳輸到圖形化裝置，該圖形化裝置以圖形化的方式顯示採集到的通信數據，從而獲得通信數據的實際測試圖形。在本發明的一個實例性的實施例中，該圖形化裝置將通道數據通過時間順序實時圖形化動態顯示出來，不同的通道通過顏色區分。圖形化裝置以時間為x軸，採集到的各通道數據值為y軸，完成數據圖形顯示後，還提供圖形x軸方向和/或y軸方向放大縮小功能、特定點取值功能。因此，檢測結束後，可以通過放大縮小x軸和/或放大縮小y軸，顯示特定點的數值等功能方便觀察家電運行過程。
然後，如圖4所示，分析裝置根據獲得的通信數據的實際測試圖形，分析採集到的通信數據並得到分析結果。分析裝置可以實現人工數據分析和機器自動數據分析。圖形化裝置以時間為x軸，採集到的各通道數據值為y軸，完成數據圖形顯示後，還提供圖形x軸方向和/或y軸方向放大縮小功能、特定點取值功能，人工數據分析基於這些功能，通過分析局部數據值推斷家電控制邏輯是否正常。機器自動數據分析則通過將採集到的數據值與預先設計好的期望值進行機器自動比較，如果超過特定的誤差值，則在圖形上做標記，分析人員通過分析圖形上的標記查找家電控制邏輯的錯誤。
然後，如圖4所示，採集到的通信數據和得到的分析結果被存儲在存儲裝置中。將採集到的通信數據以某種格式文件保存，如csv文件或xml文件，以記錄整個測試過程。通過導入這些存儲文件，可以再現整個家電運行過程。這樣測試結果不僅包括「通過」或「失敗」等結論，還包括整個家電運行過程數據。
最後，如圖4所示，如果需要，還可以從存儲裝置中再次讀取存儲的通信數據，並再次顯示採集到的通信數據的實際測試圖形；和根據再次顯示的實際測試圖形，再次人工分析或再次利用檢測設備的分析裝置自動分析採集到的通信數據。
如圖4所示，前述預判斷裝置、圖形化裝置、分析裝置和存儲裝置可以通過運行存儲在計算機設備中的檢測和分析通信數據的計算機軟體來實現。
第三實施例
圖3顯示根據本發明的第三實施例的家電總線控制系統的檢測原理圖。
如圖3所示，在圖示的實施例中，家電總線控制系統包括一個主控制器和多個子控制器，並且一個主控制器和多個子控制器以並聯的方式連接到一個共同的通信總線上；並且檢測設備連接到一個共同的通信總線上。
在圖3所示的家電總線控制系統中，主控制器運行家電的主控制邏輯，並向各個子控制器發送控制指令和接收從各個子控制器返回的信息；並且多個子控制器接收從主控制器發送的控制指令，並根據接收到的控制指令直接控制對應的執行部件和/或感知部件，例如，閥、電機、傳感器等部件。
如圖3所示，在本發明的一個實施例中，公開了一種家電總線控制系統的檢測方法，包括以下步驟：
S310：採集家電總線控制系統的通信總線上傳輸的通信數據；
S320：在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件，如果判斷結果為是，則終止通信數據的採集，如果判斷結果為否，則繼續採集通信數據；
S330：以圖形化的方式顯示採集到的通信數據，從而獲得通信數據的實際測試圖形；和
S340：根據獲得的通信數據的實際測試圖形，分析採集到的通信 數據並得到分析結果。
這樣，如圖3所示，可以利用連接到家電總線控制系統的通信總線上的檢測設備自動地檢測家電總線控制系統。
在本發明的一個實施例中，檢測設備包括數據採集裝置，該數據採集裝置用於採集家電總線控制系統的通信總線上傳輸的通信數據。
在本發明的一個實施例中，檢測設備還包括預判斷裝置，該預判斷裝置用於在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件。如果判斷結果為是，則判定採集到的通信數據異常，此時，檢測設備就會及時報警並終止通信數據的採集，這樣可以節省檢測時間和費用，避免採集大量異常數據。
在本發明的一個實施例中，檢測設備還包括圖形化裝置，該圖形化裝置基於採集到的通信數據生成和顯示通信數據的實際測試圖形。
在本發明的一個實施例中，檢測設備還包括分析裝置，該分析裝置根據通信數據的實際測試圖形分析採集到的通信數據並得到分析結果。
根據本發明的一個實施例中，前述檢測方法還可以包括步驟：
S350：存儲採集到的通信數據和得到的分析結果。
在本發明的一個實施例中，檢測設備還包括存儲裝置，存儲裝置用於存儲採集到的通信數據和得到的分析結果。
根據本發明的一個實施例中，前述檢測方法還可以包括步驟：
S360：讀取存儲的通信數據，並再次顯示採集到的通信數據的實際測試圖形；和
S370：根據再次顯示的實際測試圖形，再次人工分析或再次利用檢測設備的分析裝置自動分析採集到的通信數據。
在本發明的一個實施例中，前述檢測設備可以為計算機或類似計算機的設備，在該檢測設備中運行有用於檢測和分析通信數據的計算機軟體。
圖4顯示了用於圖3中的家電總線控制系統的檢測設備的功能模塊圖。下面將根據圖4詳細描述該檢測設備的各個功能模塊和檢測設 備的工作過程。
首先，如圖4所示，數據採集裝置通過數據線連接到通信總線上的監測點，採集家電總線控制系統的通信總線上傳輸的通信數據。
然後，如圖4所示，數據採集裝置將採集到的通信數據傳輸給預判斷裝置，該預判斷裝置在線實時地判斷採集到的通信數據是否滿足預先設定的報警條件，如果判斷結果為是，則終止通信數據的採集，如果判斷結果為否，則繼續採集通信數據。例如，在本發明的一個實例性的實施例中，對於被監測的每一通道數據，預判斷裝置都可以提供一些報警條件，當監測到實際數據達到報警條件時，可以認為家電運行狀態有問題，需要解決問題後再繼續檢測才有意義。例如，對於水溫監測通道，如果水溫大於90度時，家電是有異常的。此時，報警條件可以設為水溫大於90度，當報警條件達到時，停止測試，檢查與水溫相關的通道、電路，解決問題後再重新開始測試。
然後，如圖4所示，經過初步驗證的數據被傳輸到圖形化裝置，該圖形化裝置以圖形化的方式顯示採集到的通信數據，從而獲得通信數據的實際測試圖形。在本發明的一個實例性的實施例中，該圖形化裝置將通道數據通過時間順序實時圖形化動態顯示出來，不同的通道通過顏色區分。圖形化裝置以時間為x軸，採集到的各通道數據值為y軸，完成數據圖形顯示後，還提供圖形x軸方向和/或y軸方向放大縮小功能、特定點取值功能。因此，檢測結束後，可以通過放大縮小x軸和/或放大縮小y軸，顯示特定點的數值等功能方便觀察家電運行過程。
然後，如圖4所示，分析裝置根據獲得的通信數據的實際測試圖形，分析採集到的通信數據並得到分析結果。分析裝置可以實現人工數據分析和機器自動數據分析。圖形化裝置以時間為x軸，採集到的各通道數據值為y軸，完成數據圖形顯示後，還提供圖形x軸方向和/或y軸方向放大縮小功能、特定點取值功能，人工數據分析基於這些功能，通過分析局部數據值推斷家電控制邏輯是否正常。機器自動數據分析則通過將採集到的數據值與預先設計好的期望值進行機器 自動比較，如果超過特定的誤差值，則在圖形上做標記，分析人員通過分析圖形上的標記查找家電控制邏輯的錯誤。
然後，如圖4所示，採集到的通信數據和得到的分析結果被存儲在存儲裝置中。將採集到的通信數據以某種格式文件保存，如csv文件或xml文件，以記錄整個測試過程。通過導入這些存儲文件，可以再現整個家電運行過程。這樣測試結果不僅包括「通過」或「失敗」等結論，還包括整個家電運行過程數據。
最後，如圖4所示，如果需要，還可以從存儲裝置中再次讀取存儲的通信數據，並再次顯示採集到的通信數據的實際測試圖形；和根據再次顯示的實際測試圖形，再次人工分析或再次利用檢測設備的分析裝置自動分析採集到的通信數據。
如圖4所示，前述預判斷裝置、圖形化裝置、分析裝置和存儲裝置可以通過運行存儲在計算機設備中的檢測和分析通信數據的計算機軟體來實現。
