超聲探頭線固定袖帶的製作方法
2023-04-24 02:22:13
1.本實用新型涉及醫療用具技術領域,尤其涉及超聲探頭線固定袖帶。
背景技術:
2.彩色都卜勒超聲是一種醫用設備,適用於全身各部位臟器的超聲檢查,由於其具有快捷、無創與簡便的特點,且重複性比較好,也應用婦產科b超的檢查,而超聲檢查的具體實施方式為:首先讓孕婦採取仰臥位,然後腹部塗抹耦合劑,醫生手持超聲探頭進行縱向或橫向掃描。
3.現有的技術存在以下問題:
4.在超聲檢查過程中,醫生要對孕婦的腹部塗抹耦合劑,在醫生手持超聲探頭進行縱向或橫向掃描過程中,容易拖拽超聲探頭線,進而超聲探頭線的局部呈弧形結構懸置,致使超聲探頭線沾染到塗抹耦合劑,引起耦合劑的汙染,且在超聲探頭與超聲探頭線拖拽過程中極易發生彎折現象,影響超聲探頭的使用壽命。
5.我們為此,提出了超聲探頭線固定袖帶解決上述弊端。
技術實現要素:
6.本實用新型的目的是為了解決現有技術中存在的缺點,而提出的超聲探頭線固定袖帶。
7.為了實現上述目的,本實用新型採用了如下技術方案:超聲探頭線固定袖帶,包括袖帶本體,所述袖帶本體的外表面固定有按扣母扣,且按扣母扣一側縫接有固定帶,所述固定帶的表面粘接有橡膠片,且橡膠片的表面均勻設置有多個限位條,所述固定帶的一端固定設置有按扣公扣,所述袖帶本體的兩端均縫合連接有安全帶扣,且其中一個安全帶扣上縫合連接有收束帶,所述收束帶的一端與另一個安全帶扣穿插連接,所述收束帶的中部縫合有魔術貼毛面,且收束帶的邊緣處縫合有魔術貼勾面,所述魔術貼勾面與魔術貼毛面粘接。
8.優選的,所述收束帶的中部貫穿魔術貼毛面等距開設有多個定位孔,且收束帶的邊緣處固定設置有定位柱,所述定位柱的一端貫穿魔術貼勾面與定位孔插接。
9.優選的,所述橡膠片的表面均勻設置有多個針狀結構的限位條,且多個限位條與橡膠片為一體式結構。
10.優選的,所述定位柱的端部焊接有金屬圓盤,且金屬圓盤處於收束帶和魔術貼勾面之間。
11.優選的,所述袖帶本體的凹面粘接有海綿墊片,且海綿墊片外表面包覆有布兜。
12.優選的,所述安全帶扣為日字型結構,且安全帶扣的一端通過編織帶與袖帶本體縫合連接。
13.與現有技術相比,本實用新型的有益效果是;
14.1、本實用新型,通過在袖帶本體的外表面縫合固定帶,當固定超聲探頭線時,通過
將超聲探頭線呈蛇形結構貼合在袖帶本體的外表面,使得超聲探頭線處於固定帶的固定範圍內,然後牽引固定帶帶有按扣公扣的一端,促使按扣公扣與袖帶本體外表面的按扣母扣連接,使得固定帶的橡膠片以及其表面均勻設置的針狀限位條壓合超聲探頭線,實現超聲探頭線的固定和限位,避免超聲探頭線在拖拽過程沾染檢查人員腹部的耦合劑,減少耦合劑汙染以及超聲探頭線的彎折。
15.2、本實用新型,通過將收束帶與袖帶本體一端的安全帶扣穿插連接,再牽引收束帶帶有魔術貼勾面的一端,使得收束帶對袖帶本體進行收緊,直至魔術貼勾面與魔術貼毛面粘接,實現袖帶本體的穿戴,此過程中,通過將顯露在魔術貼勾面外側的定位柱與貫穿魔術貼毛面的定位孔插接,便於在粘接的基礎上進行插接固定,提升袖帶本體穿戴的可靠性,具有防脫落的優勢。
附圖說明
16.為了更清楚地說明本實用新型實施例或現有技術中的技術方案,下面將對實施例中所需要使用的附圖作簡單地介紹,顯而易見地,下面描述中的附圖僅僅是本實用新型的一些實施例,對於本領域普通技術人員來講,在不付出創造性勞動的前提下,還可以根據這些附圖獲得其他的附圖。

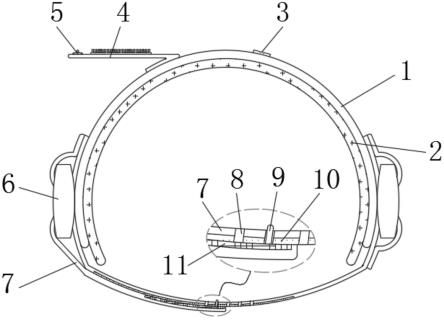

17.圖1為本實用新型提出的超聲探頭線固定袖帶的結構示意圖;
18.圖2為本實用新型提出的超聲探頭線固定袖帶的收束帶局部結構示意圖;
19.圖3為本實用新型提出的超聲探頭線固定袖帶的固定帶結構示意圖。
20.圖例說明:
21.1、袖帶本體;2、海綿墊片;3、按扣母扣;4、固定帶;5、按扣公扣;6、安全帶扣;7、收束帶;8、定位孔;9、定位柱;10、魔術貼毛面;11、魔術貼勾面;12、橡膠片;13、限位條。
具體實施方式
22.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基於本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬於本實用新型保護的範圍。
23.請參照圖1-3,超聲探頭線固定袖帶,包括袖帶本體1,袖帶本體1的外表面固定有按扣母扣3,且按扣母扣3一側縫接有固定帶4,固定帶4的表面粘接有橡膠片12,且橡膠片12的表面均勻設置有多個限位條13,固定帶4的一端固定設置有按扣公扣5,袖帶本體1的兩端均縫合連接有安全帶扣6,且其中一個安全帶扣6上縫合連接有收束帶7,收束帶7的一端與另一個安全帶扣6穿插連接,收束帶7的中部縫合有魔術貼毛面10,且收束帶7的邊緣處縫合有魔術貼勾面11,魔術貼勾面11與魔術貼毛面10粘接,當固定超聲探頭線時,通過將超聲探頭線呈蛇形結構貼合在袖帶本體1的外表面,使得超聲探頭線處於固定帶4的固定範圍內,然後牽引固定帶4帶有按扣公扣5的一端,促使按扣公扣5與袖帶本體1外表面的按扣母扣3連接,使得固定帶4的橡膠片12以及其表面均勻設置的針狀限位條13壓合超聲探頭線,實現超聲探頭線的固定和限位,避免超聲探頭線在拖拽過程沾染檢查人員腹部的耦合劑,減少耦合劑汙染以及超聲探頭線的彎折。
24.在一個實施例中,收束帶7的中部貫穿魔術貼毛面10等距開設有多個定位孔8,且收束帶7的邊緣處固定設置有定位柱9,定位柱9的一端貫穿魔術貼勾面11與定位孔8插接,通過將收束帶7與袖帶本體1一端的安全帶扣6穿插連接,再牽引收束帶7帶有魔術貼勾面11的一端,使得收束帶7對袖帶本體1進行收緊,直至魔術貼勾面11與魔術貼毛面10粘接,實現袖帶本體1的穿戴,此過程中,通過將顯露在魔術貼勾面11外側的定位柱9與貫穿魔術貼毛面10的定位孔8插接,便於在粘接的基礎上進行插接固定,提升袖帶本體1穿戴的可靠性。
25.在一個實施例中,橡膠片12的表面均勻設置有多個針狀結構的限位條13,且多個限位條13與橡膠片12為一體式結構,通過針狀限位條13便於超聲探頭線壓合固定和限位。
26.在一個實施例中,定位柱9的端部焊接有金屬圓盤,且金屬圓盤處於收束帶7和魔術貼勾面11之間,通過金屬圓盤便於定位柱9的限位,增加定位柱9的牢固性。
27.在一個實施例中,袖帶本體1的凹面粘接有海綿墊片2,且海綿墊片2外表面包覆有布兜,通過海綿墊片2能夠增加袖帶本體1穿戴的舒適度。
28.在一個實施例中,安全帶扣6為日字型結構,且安全帶扣6的一端通過編織帶與袖帶本體1縫合連接,通過安全帶扣6便於收束帶7的安裝以及袖帶本體1的收緊。
29.工作原理:使用時,通過將收束帶7與袖帶本體1一端的安全帶扣6穿插連接,再牽引收束帶7帶有魔術貼勾面11的一端,使得收束帶7對袖帶本體1進行收緊,直至魔術貼勾面11與魔術貼毛面10粘接,實現袖帶本體1的穿戴,此過程中,通過將顯露在魔術貼勾面11外側的定位柱9與貫穿魔術貼毛面10的定位孔8插接,便於在粘接的基礎上進行插接固定,提升袖帶本體1穿戴的可靠性,當固定超聲探頭線時,通過將超聲探頭線呈蛇形結構貼合在袖帶本體1的外表面,使得超聲探頭線處於固定帶4的固定範圍內,然後牽引固定帶4帶有按扣公扣5的一端,促使按扣公扣5與袖帶本體1外表面的按扣母扣3連接,使得固定帶4的橡膠片12以及其表面均勻設置的針狀限位條13壓合超聲探頭線,實現超聲探頭線的固定和限位,避免超聲探頭線在拖拽過程沾染檢查人員腹部的耦合劑,減少耦合劑汙染以及超聲探頭線的彎折。
