機械圖紙基準的符號（機械圖紙每日一符）

2023-07-23 13:27:43 1

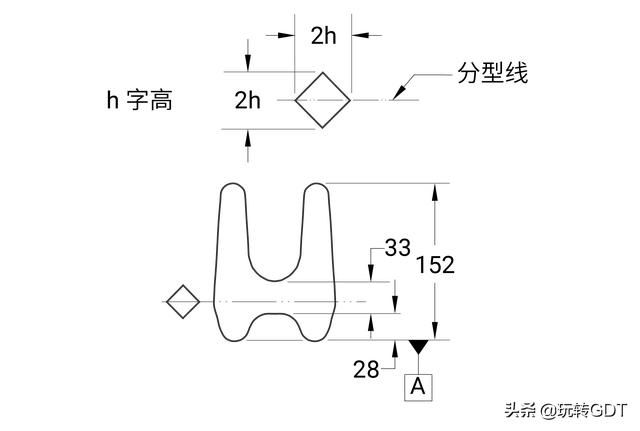

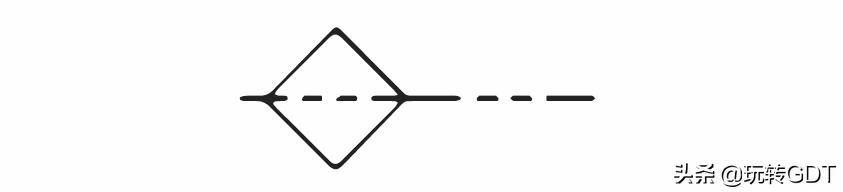

分型線（Parting Line）是ASME Y14.8 Castings, Forgings, and Molded Parts中的符號，鑄造、鍛造和模壓零件圖上，在適用視圖中，以延伸超出零件的虛線表示，並標註分型線符號。

模具或模具段之間的分界線；

圖上的線表示模具或模具段的配合表面。

分型線符號一般應用在以下三種情況的圖紙中：

❶ 閉合模鍛件圖紙

❷ 對分型線一側全周的所有要素進行管控時

❸對分型線一側全表面的所有要素進行管控時

下附ASME標準原文描述：

「Parting lines are depicted on casting/forging/molded part drawings as a phantom line extending beyond the part in applicable views, with the parting line symbol added. Parting line symbols shall be shown on drawings of closed die forged parts or when all around this side of parting line, or all over this side of parting line symbols are used. The parting line symbol may be required for other applications, such as when trimming specifications are indicated.」
