一種醫用口罩檢測裝置的製作方法
2023-06-12 08:11:32
1.本實用新型涉及口罩檢測的技術領域,特別是涉及一種醫用口罩檢測裝置。
背景技術:
2.口罩檢測裝置是一種用於對醫用口罩進行檢測的輔助裝置,其在口罩檢測的領域中得到了廣泛的使用;現有的口罩使用中發現,口罩是一種衛生用品,可以阻擋有害氣體、氣味、飛沫進出佩戴者口鼻的用具,而醫用口罩則需要更高的質量以對醫生進行防護,而口罩生產時,需要對口罩的質量進行檢測,為此,我們提出一種醫用口罩檢測裝置。
技術實現要素:
3.為解決上述技術問題,本實用新型提供一種提高了設備使用的效果;提高了設備使用的便捷性的醫用口罩檢測裝置。
4.本實用新型的一種醫用口罩檢測裝置,包括底座、側板、滑塊、兩個輔助板、第一電機、安裝殼、多個壓緊裝置和噴灑裝置,底座上安裝有側板,側板上設置有滑軌槽,滑塊在滑軌槽內進行滑動,滑塊上安裝有兩個輔助板,第一電機安裝在兩個輔助板之間,第一電機的輸出端安裝有安裝殼,安裝殼上設置有安裝孔,醫用口罩位於安裝殼上的安裝孔內,安裝殼上安裝有多個壓緊裝置,側板上安裝有噴灑裝置;將醫用口罩插入到安裝殼上的安裝孔內,在多個壓緊裝置和安裝殼的輔助下對醫用口罩進行輔助固定,而後滑動滑塊,滑塊的升降使醫用口罩接近噴灑裝置,啟動噴灑裝置,噴灑裝置噴出少量紅色液體以模擬病人咳血狀態,紅色液體噴在醫用口罩上,而後啟動第一電機,第一電機的輸出端帶動安裝殼的轉動,使醫用口罩的另一端向上,觀察醫用口罩的另一端是否要紅色液體滲出以檢測醫用口罩的質量,提高了設備使用的效果和使用的便捷性。
5.優選的,所述壓緊裝置包括壓板、限位杆、限位板和彈簧,壓板位於安裝孔處,壓板上安裝有限位杆,限位杆穿過安裝殼,限位杆在安裝殼上進行升降,限位杆上安裝有限位板,限位板通過彈簧與安裝殼進行連接;在彈簧的輔助下使限位板下降,從而使壓板壓在醫用口罩上,使醫用口罩進行檢測時更加穩定,提高了設備使用的穩定性。
6.優選的,所述噴灑裝置包括橫板、液體泵、噴灑頭、第一管道和第二管道,橫板安裝在側板上,液體泵安裝在橫板上,噴灑頭安裝在橫板上,液體泵的輸出端通過第一管道與噴灑頭進行連通,液體泵的輸入端安裝有第二管道;啟動液體泵,液體泵的輸入端通過第二管道將紅色液體抽入,液體泵的輸出端通過第一管道將紅色液體輸出到噴灑頭內,噴灑頭內的紅色液體噴在醫用口罩上,提高了設備使用的便捷性。
7.優選的,還包括第二電機、螺杆和固定板,第二電機安裝在側板上,第二電機的輸出端安裝有螺杆,滑塊上設置有螺紋孔,螺杆安裝在滑塊上的螺紋孔內,螺杆的末端通過軸承安裝在固定板上,固定板安裝在側板上;啟動第二電機,第二電機的輸出端帶動螺杆的轉動,螺杆的轉動通過螺紋配合帶動滑塊的升降,通過第二電機為滑塊的升降提供動力,使滑塊的升降更加穩定且可控,提高了設備使用的穩定性和可控性。
8.優選的,還包括儲存箱,儲存箱安裝在橫板上,第二管道與儲存箱進行連通;紅色液體位於儲存箱進行進行儲存,使設備在進行使用時更加便捷,提高了設備使用的便捷性。
9.優選的,還包括收集箱,收集箱安裝在底座上;噴灑頭噴灑的多餘液體通過收集箱進行收集,使設備在使用時更加便捷,提高了設備使用的便捷性。
10.優選的,底座、側板和橫板相互之間的連接通過焊接固定;底座、側板和橫板相互之間的連接通過焊接固定,使設備在使用時更加穩定,提高了設備使用的穩定性。
11.與現有技術相比本實用新型的有益效果為:將醫用口罩插入到安裝殼上的安裝孔內,在多個壓緊裝置和安裝殼的輔助下對醫用口罩進行輔助固定,而後滑動滑塊,滑塊的升降使醫用口罩接近噴灑裝置,啟動噴灑裝置,噴灑裝置噴出少量紅色液體以模擬病人咳血狀態,紅色液體噴在醫用口罩上,而後啟動第一電機,第一電機的輸出端帶動安裝殼的轉動,使醫用口罩的另一端向上,觀察醫用口罩的另一端是否要紅色液體滲出以檢測醫用口罩的質量,提高了設備使用的效果和使用的便捷性。
附圖說明

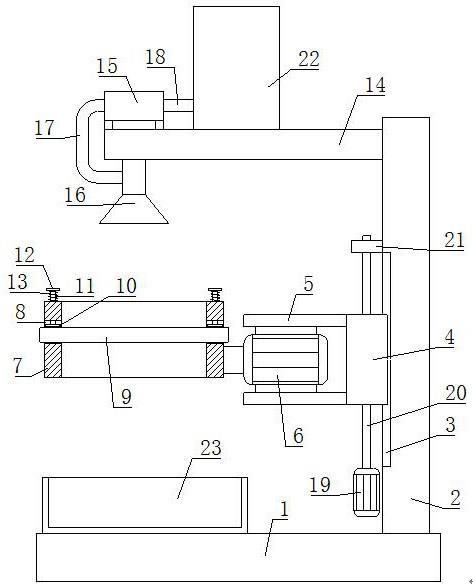

12.圖1是本實用新型的結構示意圖;
13.圖2是安裝殼和醫用口罩等裝置的局部放大結構示意圖;
14.圖3是噴灑裝置的局部放大結構示意圖;
15.圖4是安裝殼的軸測結構示意圖;
16.附圖標記:1、底座;2、側板;3、滑軌槽;4、滑塊;5、輔助板;6、第一電機;7、安裝殼;8、安裝孔;9、醫用口罩;10、壓板;11、限位杆;12、限位板;13、彈簧;14、橫板;15、液體泵;16、噴灑頭;17、第一管道;18、第二管道;19、第二電機;20、螺杆;21、固定板;22、儲存箱;23、收集箱。
具體實施方式
17.為了便於理解本實用新型,下面將參照相關附圖對本實用新型進行更全面的描述。本實用新型可以以許多不同的形式來實現,並不限於本文所描述的實施例。相反地,提供這些實施例的目的是使對本實用新型的公開內容更加透徹全面。
實施例
18.本實用新型的一種醫用口罩檢測裝置,包括底座1、側板2、滑塊4、兩個輔助板5、第一電機6、安裝殼7、多個壓緊裝置、噴灑裝置、第二電機19、螺杆20、固定板21、儲存箱22和收集箱23,底座1上安裝有側板2,側板2上設置有滑軌槽3,滑塊4在滑軌槽3內進行滑動,滑塊4上安裝有兩個輔助板5,第一電機6安裝在兩個輔助板5之間,第一電機6的輸出端安裝有安裝殼7,安裝殼7上設置有安裝孔8,醫用口罩9位於安裝殼7上的安裝孔8內,安裝殼7上安裝有多個壓緊裝置,側板2上安裝有噴灑裝置,所述壓緊裝置包括壓板10、限位杆11、限位板12和彈簧13,壓板10位於安裝孔8處,壓板10上安裝有限位杆11,限位杆11穿過安裝殼7,限位杆11在安裝殼7上進行升降,限位杆11上安裝有限位板12,限位板12通過彈簧13與安裝殼7進行連接,所述噴灑裝置包括橫板14、液體泵15、噴灑頭16、第一管道17和第二管道18,橫板14安裝在側板2上,液體泵15安裝在橫板14上,噴灑頭16安裝在橫板14上,液體泵15的輸出
端通過第一管道17與噴灑頭16進行連通,液體泵15的輸入端安裝有第二管道18,第二電機19安裝在側板2上,第二電機19的輸出端安裝有螺杆20,滑塊4上設置有螺紋孔,螺杆20安裝在滑塊4上的螺紋孔內,螺杆20的末端通過軸承安裝在固定板21上,固定板21安裝在側板2上,儲存箱22安裝在橫板14上,第二管道18與儲存箱22進行連通,收集箱23安裝在底座1上;將醫用口罩9插入到安裝殼7上的安裝孔8內,在彈簧13的輔助下使限位板12下降,從而使壓板10壓在醫用口罩9上,使醫用口罩9進行檢測時更加穩定,而後啟動第二電機19,第二電機19的輸出端帶動螺杆20的轉動,螺杆20的轉動通過螺紋配合帶動滑塊4的升降,滑塊4的升降使醫用口罩9接近噴灑裝置,啟動液體泵15,液體泵15的輸入端通過第二管道18將儲存箱22內的紅色液體抽出,液體泵15的輸出端通過第一管道17將紅色液體輸出到噴灑頭16內,噴灑頭16內的紅色液體噴在醫用口罩9上,而後啟動第一電機6,第一電機6的輸出端帶動安裝殼7的轉動,使醫用口罩9的另一端向上,觀察醫用口罩9的另一端是否要紅色液體滲出以檢測醫用口罩的質量。
19.如圖1至圖4所示,本實用新型的一種醫用口罩檢測裝置,其在工作時,首先將醫用口罩9插入到安裝殼7上的安裝孔8內,在彈簧13的輔助下使限位板12下降,從而使壓板10壓在醫用口罩9上,使醫用口罩9進行檢測時更加穩定,而後啟動第二電機19,第二電機19的輸出端帶動螺杆20的轉動,螺杆20的轉動通過螺紋配合帶動滑塊4的升降,滑塊4的升降使醫用口罩9接近噴灑裝置,啟動液體泵15,液體泵15的輸入端通過第二管道18將儲存箱22內的紅色液體抽出,液體泵15的輸出端通過第一管道17將紅色液體輸出到噴灑頭16內,噴灑頭16內的紅色液體噴在醫用口罩9上,而後啟動第一電機6,第一電機6的輸出端帶動安裝殼7的轉動,使醫用口罩9的另一端向上,觀察醫用口罩9的另一端是否要紅色液體滲出以檢測醫用口罩的質量。
20.本實用新型的一種醫用口罩檢測裝置,其安裝方式、連接方式或設置方式均為常見機械方式,只要能夠達成其有益效果的均可進行實施;本實用新型的一種醫用口罩檢測裝置的第一電機6、彈簧13、第二電機19和液體泵15為市面上採購,本行業內技術人員只需按照其附帶的使用說明書進行安裝和操作即可,而無需本領域的技術人員付出創造性勞動。
21.本文所使用的所有的技術和科學術語與屬於本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目的,不是旨在於限制本實用新型。本文所使用的術語「及/或」包括一個或多個相關的所列項目的任意的和所有的組合。
22.以上所述僅是本實用新型的優選實施方式,應當指出,對於本技術領域的普通技術人員來說,在不脫離本實用新型技術原理的前提下,還可以做出若干改進和變型,這些改進和變型也應視為本實用新型的保護範圍。
