一種中高頻變壓器用利茲線的製作方法

2023-05-29 23:48:01 2

本實用新型涉及一種電纜，具體的說是一種中高頻變壓器用利茲線。

背景技術：

在實際工作中，大功率半導體器件增大了它們的額定電流和使其工作頻率越來越高。其內部電感器類似於整個電力電子設備上的一個積木式元件，具有獨特的改進潛力，小型電感器憑藉尺寸和成本方面的優勢對電力電子系統其餘部分的設計產生重要的影響。為減少在高頻工作狀況下電力電子系統的損耗，以壓縮功率電感器尺寸來降低電感器到指定的量值，為此，小型電感器將可使用在電力電子系統中。利茲線可以平衡磁流的連續性及個別獨立單根漆包線的電抗，使流通導線的電流的延伸一致，則交流阻抗值和直流阻抗值的比率會趨近為一，因而被廣泛應用於高頻電感器、轉換器、電感設備、天線電感、大功率照明系統、視訊設備、超聲波設備、及高周波線圈等方面。

技術實現要素：

本實用新型的目的在於克服上述不足之處，從而提供一種中高頻變壓器用利茲線。本實用新型是通過下述技術方案解決上述技術問題的：一種中高頻變壓器用利茲線，包括：外包絕緣層1、屏蔽層2、編織層3、1號填充物4、2號填充物5和多個漆包線6；

所述多個漆包線6分成相互平行的至少兩組；

所述相鄰的漆包線6兩兩相切，所述相鄰的漆包線6之間設有1號填充物4和2號填充物5；

所述多個漆包線6被編織層3所包覆，所述編織層3外表包覆有屏蔽層2，所述屏蔽層2外表包覆有外包絕緣層1；

所述漆包線6由多股單線61和絕緣漆62組成。

優選的，所述2號填充物5填充於至少三個漆包線之間，且所述2號填充物5與至少三個漆包線向外切。

優選的，所述1號填充物4填充於編織層3和漆包線6之間，所述1號填充物4與編織層和漆包線相外切。

優選的，所述1號填充物4和2號填充物5是由特多龍絲材料製成。

優選的，所述編織層3是由鍍錫銅絲製成。

優選的，所述編織層3的厚度大於等於2.5毫米。

優選的，所述外包絕緣層1為 NOMEX 紙、聚酯薄膜粉雲母帶或聚醯亞胺薄膜粉雲母帶。

優選的，所述單線61為直徑0.03mm ～ 0.50mm 的芯線。

優選的，所述屏蔽層2的編織密度不小於85%。

本實用新型的有益效果：本實用新型結構合理，構思巧妙，能夠減少渦流損耗，減少趨膚效應，提高了傳輸能力，使單位面積內載流能力提高了 20 倍，適用於各種高頻電氣的繞組要求，輸出頻率穩定。

附圖說明

圖1為本實用新型一種中高頻變壓器用利茲線結構圖

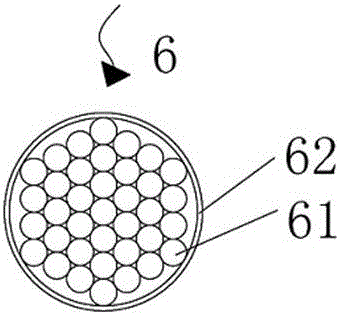

圖2為本實用新型一種中高頻變壓器用利茲線的漆包線的結構圖

圖中：

1-外包絕緣層；2-屏蔽層；3-編織層；4- 1號填充物；5-2號填充物；

6-漆包線，61-單線，62-絕緣漆。

具體實施方式

以下是本實用新型的具體實施例並結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型並不限於這些實例。

如圖1和圖2所示，一種中高頻變壓器用利茲線，包括：外包絕緣層1、屏蔽層2、編織層3、1號填充物4、2號填充物5和多個漆包線6；所述多個漆包線6分成相互平行的至少兩組；中高頻變壓器用利茲線的橫截面為圓形、四邊形、三角形中任一一種類型。所述相鄰的漆包線6兩兩相切，所述相鄰的漆包線6之間設有1號填充物4和2號填充物5；所述多個漆包線6被編織層3所包覆，所述編織層3外表包覆有屏蔽層2，所述屏蔽層2外表包覆有外包絕緣層1；所述漆包線6由多股單線61和絕緣漆62組成。

在本實施例中，優選的，所述2號填充物5填充於至少三個漆包線之間，且所述2號填充物5與至少三個漆包線向外切。

在本實施例中，優選的，所述1號填充物4填充於編織層3和漆包線6之間，所述1號填充物4與編織層和漆包線相外切。

在本實施例中，優選的，所述1號填充物4和2號填充物5是由特多龍絲材料製成。

在本實施例中，優選的，所述編織層3是由鍍錫銅絲製成。

在本實施例中，優選的，所述編織層3的厚度大於等於2.5毫米。

在本實施例中，優選的，所述外包絕緣層1為 NOMEX紙、聚酯薄膜粉雲母帶或聚醯亞胺薄膜粉雲母帶。

在本實施例中，優選的，所述單線61為直徑0.03mm ～ 0.50mm 的芯線。

在本實施例中，優選的，所述屏蔽層2的編織密度不小於85%。

以上所述僅為本實用新型的優選實施例方式，不能以此來限定本實用新型保護的範圍，本領域的技術人員在本實用新型的基礎上所做的任何非實質性的變化及替換均屬於本實用新型所要求保護的範圍。
