一種河道表面藻類治理裝置
2023-10-17 15:24:50
1.本發明涉及一種治理裝置，尤其涉及一種河道表面藻類治理裝置。
背景技術：
2.隨著現代社會的不斷發展，大量的生活汙水排向河道，不但汙染河道，還會導致河道中的藻類大量滋生，容易導致河道水質額外，因此，需要對河道的藻類進行治理。
3.目前，處理河道藻類的方式通常是在有藻類的河道中預埋藻類收集的設備，收集設備略低於水平面，設備下端開有多個通孔，用於過水，而藻類則會殘留在收集設備內，而藻類和水則會流入收集中，但上述方式在收集時，只能夠等待水自動帶著藻類流入上述設備中，治理速度較慢，效率較低。
4.因此，需要設計一種能夠提高治理速度的河道表面藻類治理裝置。
技術實現要素：
5.為了克服現有方式在治理時，治理速度較慢，效率較低的缺點，本發明提供一種能夠提高治理速度的河道表面藻類治理裝置。
6.技術方案是：一種河道表面藻類治理裝置，包括有治理船、頂罩、頂蓋、浮塊、渦流吸引機構和打撈機構，治理船頂部連接有頂罩，頂罩右側卡接有頂蓋，治理船前後兩側下部均設置有浮塊，頂罩上設有渦流吸引機構，渦流吸引機構與治理船之間設有用於打撈藻類的打撈機構。
7.進一步，渦流吸引機構包括有第一安裝架、第一電機、連接軸、攪拌葉、接觸件和彈性卡件，頂罩左側上部連接有第一安裝架，第一安裝架上安裝有第一電機，第一電機的輸出軸上滑動式連接有連接軸，連接軸底部連接有攪拌葉，連接軸上部連接有接觸件，第一安裝架底部左側的前後兩側均連接有彈性卡件，彈性卡件能夠將接觸件卡住，從而將連接軸卡住。
8.進一步，打撈機構包括有導向架、打撈籃、翻轉件、第一撥動架、第一絲杆、第二電機和第二安裝架，治理船頂部前後兩側均連接有導向架，兩側導向架之間滑動式連接有打撈籃，打撈籃中部轉動式連接有翻轉件，打撈籃兩側均滑動式連接有第一撥動架，第一撥動架移動能夠撥動接觸件向下移動，第一安裝架前後兩側均連接有第二安裝架，第二安裝架上安裝有第二電機，第二安裝架上轉動式連接有第一絲杆，第一絲杆與第二電機的輸出軸連接，第一絲杆與相近的第一撥動架螺紋連接。
9.進一步，翻轉件上間隔密集開有用於供水排出的通孔。
10.進一步，還包括有衝洗機構，衝洗機構包括有第二撥動架、第三安裝架、水槍噴頭、擺動件和扭簧，第一撥動架頂部前後兩側均連接有第二撥動架，第一安裝架左側連接有第三安裝架，第三安裝架上轉動式連接有水槍噴頭，水槍噴頭前後兩側均連接有擺動件，擺動件位於第二撥動架的移動軌跡處，水槍噴頭與第三安裝架之間安裝有至少一個扭簧，水槍噴頭的出液端對準攪拌葉。
11.進一步，還包括有翻轉機構，翻轉機構包括有齒條、齒輪和連接套軸，翻轉件前後兩側的傳動軸上均連接有連接套軸，連接套軸上連接有齒輪，治理船內前後兩側均連接有齒條，兩個齒輪分別與兩個齒條嚙合。
12.進一步，還包括有壓縮機構，壓縮機構包括有推板、第三電機、第二絲杆和導向柱，治理船內後側連接有導向柱，治理船的內前側連接有第二絲杆，導向柱上滑動式連接有推板，推板與第二絲杆螺紋連接，治理船內左側安裝有第三電機，第三電機的輸出軸與第二絲杆連接。
13.進一步，還包括有隔離機構，隔離機構包括有吊架和隔離欄，接觸件上連接有吊架，吊架底部連接有隔離欄，隔離欄罩在攪拌葉外側，用於對攪拌葉進行保護。
14.有益效果為：1、本發明在對河道中的藻類進行治理時，能夠通過攪拌葉旋轉攪動水面形成渦流，使得水裹挾著藻類往打撈籃處流動，以吸引水流，從而增加治理速度，提高治理效率。
15.2、本發明能夠通過水槍噴頭往復擺動，將水噴在攪拌葉處，用以對攪拌葉進行清潔。
16.3、本發明在治理船內堆積過多藻類時，能夠通過第三電機驅動第二絲杆旋轉，以帶動推板移動壓縮藻類，使得治理船內能夠堆放更多的藻類。
附圖說明

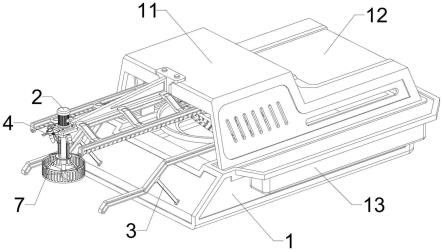

17.圖1為本發明的立體結構示意圖。
18.圖2為本發明的立體結構剖視圖。
19.圖3為本發明的結構示意圖。
20.圖4為本發明渦流吸引機構的立體結構示意圖。
21.圖5為本發明a部分的立體結構示意圖。
22.圖6為本發明打撈機構的立體結構示意圖。
23.圖7為本發明衝洗機構的立體結構示意圖。
24.圖8為本發明衝洗機構的部分立體結構示意圖。
25.圖9為本發明翻轉機構的立體結構示意圖。
26.圖10為本發明壓縮機構的立體結構示意圖。
27.圖11為本發明隔離機構的立體結構示意圖。
28.圖中零部件名稱及序號：1_治理船，11_頂罩，12_頂蓋，13_浮塊，2_渦流吸引機構，20_第一安裝架，21_第一電機，22_連接軸，23_攪拌葉，24_接觸件，25_彈性卡件，3_打撈機構，30_導向架，31_打撈籃，32_翻轉件，33_第一撥動架，34_第一絲杆，35_第二電機，36_第二安裝架，4_衝洗機構，40_第二撥動架，41_第三安裝架，42_水槍噴頭，43_擺動件，44_扭簧，5_翻轉機構，50_齒條，51_齒輪，52_連接套軸，6_壓縮機構，60_推板，61_第三電機，62_第二絲杆，63_導向柱，7_隔離機構，70_吊架，71_隔離欄。
具體實施方式
29.下面結合附圖詳細說明本發明的優選技術方案。
30.一種河道表面藻類治理裝置，如圖1-圖6所示，包括有治理船1、頂罩11、頂蓋12、浮
塊13、渦流吸引機構2和打撈機構3，治理船1頂部通過焊接連接的方式連接有頂罩11，頂罩11右側卡接有頂蓋12，治理船1前後兩側下部均設置有浮塊13，頂罩11上設有渦流吸引機構2，渦流吸引機構2與治理船1之間設有用於打撈藻類的打撈機構3。
31.如圖4和圖5所示，渦流吸引機構2包括有第一安裝架20、第一電機21、連接軸22、攪拌葉23、接觸件24和彈性卡件25，頂罩11左側上部通過焊接的方式連接有第一安裝架20，第一安裝架20上安裝有第一電機21，第一電機21的輸出軸上滑動式連接有連接軸22，連接軸22底部連接有攪拌葉23，攪拌葉23旋轉能夠攪動水流，連接軸22上部連接有接觸件24，第一安裝架20底部左側的前後兩側均連接有彈性卡件25，彈性卡件25能夠將接觸件24卡住，從而將連接軸22卡住。
32.如圖6所示，打撈機構3包括有導向架30、打撈籃31、翻轉件32、第一撥動架33、第一絲杆34、第二電機35和第二安裝架36，治理船1頂部前後兩側均連接有導向架30，兩側導向架30之間滑動式連接有打撈籃31，打撈籃31用於打撈藻類，打撈籃31中部轉動式連接有翻轉件32，打撈籃31兩側均滑動式連接有第一撥動架33，第一撥動架33移動能夠撥動接觸件24向下移動，第一安裝架20前後兩側均連接有第二安裝架36，第二安裝架36上安裝有第二電機35，第二安裝架36上轉動式連接有第一絲杆34，第一絲杆34與第二電機35的輸出軸連接，第一絲杆34與相近的第一撥動架33螺紋連接，第二電機35驅動第一絲杆34旋轉能夠帶動第一撥動架33移動，翻轉件32上間隔密集開有用於供水排出的通孔。
33.當需要對藻類進行治理時，可以使用本裝置，在使用時，將本裝置設置在有藻類的水域中，隨後可以啟動第二電機35驅動第一絲杆34旋轉，第一絲杆34旋轉通過第一撥動架33帶動打撈籃31沿導向架30向左移動，打撈籃31在沿導向架30移動時，會間斷式的向下移動，使得打撈籃31移動至導向架30最左側時，位於攪拌葉23下方，第一撥動架33在移動時還能夠套在接觸件24上，並使得接觸件24沿第一撥動架33向下移動，從而帶動接觸件24與彈性卡件25脫離，同時接觸件24能夠帶動攪拌葉23下移至打撈籃31內，此時接觸件24和打撈籃31均位於水中，隨後即可啟動第一電機21通過連接軸22驅動攪拌葉23旋轉，攪拌葉23旋轉攪動水流形成渦流，使得水往打撈籃31處流動，同時能夠帶動藻類往打撈籃31除移動，以吸引藻類，從而通過打撈籃31對藻類進行打撈，水則會通過翻轉件32上的通孔流出，打撈至一定量後，可以啟動第二電機35帶動第一絲杆34反向旋轉，從而帶動打撈籃31向右移動復位，打撈籃31復位後，即可旋轉翻轉件32，使得打撈籃31內的藻類落在治理船1中，如此反覆，即可對藻類進行治理，並且在治理的過程中，有攪拌葉23攪動渦流，能夠使得水攜帶藻類流至打撈籃31處，從而增加治理速度，提高治理效率。
34.如圖1、圖7和圖8所示，還包括有衝洗機構4，衝洗機構4包括有第二撥動架40、第三安裝架41、水槍噴頭42、擺動件43和扭簧44，第一撥動架33頂部前後兩側均通過螺栓連接的方式連接有第二撥動架40，第一安裝架20左側栓接有第三安裝架41，第三安裝架41上轉動式連接有水槍噴頭42，水槍噴頭42前後兩側均連接有擺動件43，擺動件43位於第二撥動架40的移動軌跡處，水槍噴頭42與第三安裝架41之間安裝有至少一個扭簧44，水槍噴頭42的出液端對準攪拌葉23。
35.第一撥動架33在移動時還能夠帶動第二撥動架40移動，同時可以外接水管至水槍噴頭42處，隨後即可通過水槍噴頭42噴水至攪拌葉23處，第二撥動架40在移動時能夠撥動擺動件43擺動，從而帶動水槍噴頭42擺動，扭簧44能夠供水槍噴頭42在擺動後復位，水槍噴
頭42擺動即可將水噴在攪拌葉23處，用以對攪拌葉23進行清潔。
36.如圖2、圖9和圖10所示，還包括有翻轉機構5，翻轉機構5包括有齒條50、齒輪51和連接套軸52，翻轉件32前後兩側的傳動軸上均栓接有連接套軸52，連接套軸52上通過過盈連接的方式連接有齒輪51，治理船1內前後兩側均連接有齒條50，兩個齒輪51分別與兩個齒條50嚙合。
37.打撈籃31在移動的過程中，齒輪51會反覆的與齒條50嚙合，當打撈籃31在向右移動復位時，齒輪51與齒條50嚙合並通過齒條50旋轉帶動翻轉件32旋轉，從而供打撈籃31內的藻類落下，如此，就無需人工控制翻轉件32旋轉，操作時更加方便，打撈籃31在向左移動時，齒輪51則會通過齒條50反向旋轉帶動翻轉件32復位，再次擋住打撈籃31底部。
38.如圖2和圖10所示，還包括有壓縮機構6，壓縮機構6包括有推板60、第三電機61、第二絲杆62和導向柱63，治理船1內後側栓接有導向柱63，治理船1的內前側連接有第二絲杆62，導向柱63上滑動式連接有推板60，推板60與第二絲杆62螺紋連接，治理船1內左側通過螺栓安裝有第三電機61，第三電機61的輸出軸與第二絲杆62連接。
39.當治理船1內堆積過多藻類時，即可啟動第三電機61驅動第二絲杆62旋轉，第二絲杆62旋轉帶動推板60向右移動壓縮藻類，以便於能夠存放更多的藻類。
40.如圖1和圖11所示，還包括有隔離機構7，隔離機構7包括有吊架70和隔離欄71，接觸件24上連接有吊架70，吊架70底部栓接有隔離欄71，隔離欄71罩在攪拌葉23外側，用於對攪拌葉23進行保護。
41.隔離欄71能夠對攪拌葉23進行保護，避免有塑膠袋之類的雜物粘在攪拌葉23處。
42.最後應說明的是：以上所述僅為本發明的優選實施例而已，並不用於限制本發明，儘管參照前述實施例對本發明進行了詳細的說明，對於本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特徵進行等同替換，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護範圍之內。
