群暉ds218+使用教程（群暉還可以這樣玩）

2023-09-22 16:09:12 13

Hello，大家好，我是liuspy！這一期繼續和大家聊一聊NAS的那些事。熟悉NAS產品的朋友一定對群暉不會陌生，一直以來群暉作為NAS行業的龍頭企業，以系統優化及人性化體驗而著稱。

NAS初期多被應用在中小企業場景，有專業的IT部門來進行維護部署，這時期的NAS更強專業性及功能性。不過隨著NAS向家庭和小微企業邁進後，情況就有所不同了，廠商更需要考慮普通用戶的使用體驗。在這一點上群暉做的足夠優秀，設置更傻瓜化，專有名詞的翻譯也沒有那麼的晦澀難懂。

目前網絡上關於群暉的內容非常的豐富，絕大多數都是對群暉系統功能的講解及介紹。其實在硬體層面群暉也有不少的人性化設計，常常被我們忽略。例如主打性能機型，都有雙M2.ssd緩存接口及多網口的設計，使用的人卻不多。因此本文就來談一談，高速緩存及鏈路聚合功能如何使用，以及使用後對性能的提升表現！

一、關於NAS的問題

二、功能實現機型介紹

三、鏈路聚合設置指南

四、ssd緩存如何設置

五、ISCSI磁碟掛載指南及SSD緩存對讀寫性能的影響

六、總結

1、為什麼選擇群暉？

NAS全程是Network Attached Storage，簡單說就是私人7*24小時在線的存儲伺服器，可以為個人及家庭提供低功耗&全天候的網絡存儲服務。隨著信息化以及5G時代的到來，數據容量已經爆炸、內容分享成為主流，NAS全天候私人存儲服務越來越顯得重要。

NAS其實就是一臺微型的電腦，網絡存儲以及數據分享的應用必須建立在系統上才可以實現。NAS的硬體區別並不大，甚至可以通過DIY硬體來實現高性價比部署。軟體系統才是NAS產品的核心競爭力，群暉之所以能夠成為行業的龍頭企業，優秀的系統是最大的功勞。如果說蘋果手機的超高溢價，ios系統功不可沒的話，那麼群暉的溢價也完全是由其配備了完善的系統以及APP生態而產生的。

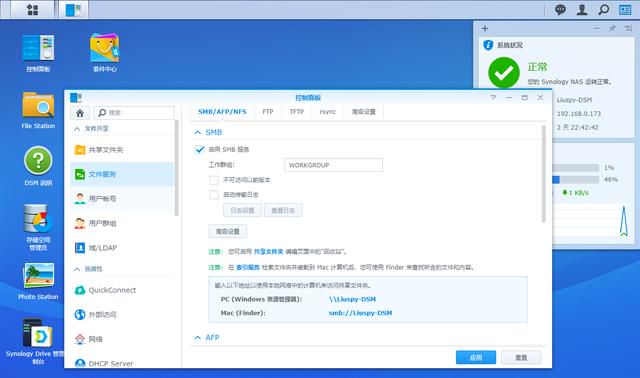

在眾多的NAS系統中，群暉系統無疑是站在金字塔的頂點。 在系統人性化方面，群暉是優化最好的。整體來說群暉系統在設置上相對簡單不少，多數設置選項一眼就能看懂是什麼意思，界面也非常的清爽。

雖然一眾NAS系統都是基於Linux內核二次開發而來的，但群暉在界面、設置、部署等人性化設計上頗下功夫，界面採用了簡約易用的極簡風格，避免了眼花繚亂的繁雜設置及難懂的專有名詞。大大減少了設置難度，這對剛接觸NAS的用戶是非常友好的。整個設置頁面的功能也都一目了然，幾乎不存在難以理解的功能名詞。

▼另外群暉系統被國人所喜愛另一大因素就是【本土化做得足夠好】，群暉對常用的套件介紹都進行了翻譯，軟體能夠實現的功能都有簡單的介紹。

除了常規的文件存儲和共享外，使用豐富的套件以及完善的APP生態體系，群暉還可以實現如遠程辦公、私人云盤、照片智能管理、流媒體伺服器等一眾的功能，不可謂不強大。

（1）遠程辦公（Synology Drive）

遠程辦公功能算得上群暉的獨門秘訣，尤其是在疫情肆虐的上半年相信不少朋友都已經感受過遠辦公中的諸多不便，例如：

○ 公司文件都存放在辦公室電腦中，在家辦公無法取得文件

○ 影像文件、圖片、視頻等大檔案怎麼傳給同事？只能通過微信、QQ傳送，不方便而且佔用手機和電腦空間

○ 多人一起編輯文檔、表格、幻燈片時，文檔來回傳送，容易有版本問題

○交互討論、修改、審批，需要更有效率的方式

群輝的Synology Drive功能就是為了解決以上問題而設計的。

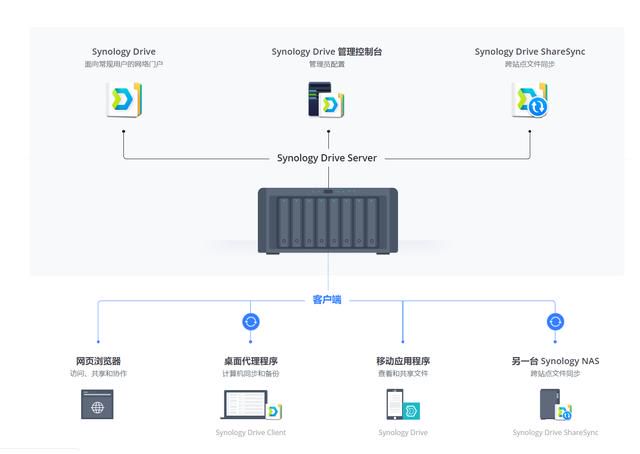

▼通過Drive Clinet可以在多設備間自動同步文件，實現辦公室、差旅、居家各種場景下的多設備無縫銜接。這也是我最經常使用的功能，尤其是在差旅臨時辦公的情況下，可以隨時調取全部的工作資料。

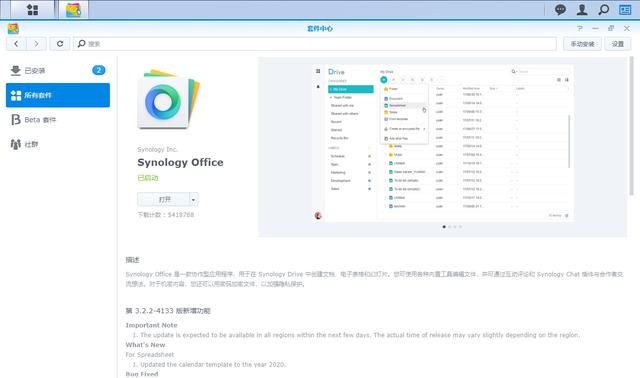

▼另外通過Synology Drive還可以實現雲端的文件的製作、編輯修改，全面支持Office格式。通過設立不同的權限，實現多人協同雲辦公。只需要有瀏覽器就可以與團隊一起雲端編輯文檔、表格、PPT等。插入批註和修改，一目了然。

▼歷史版本記錄，任何團隊成員的修改、誤刪除都可以一鍵找回歷史版本，多重保障

（2）私人云盤

NAS的存儲應用可不只局限在區域網的文件存儲，通過群暉的QuickConnect服務無論你是否擁有公網IP，都能夠實現遠程訪問，隨時隨地調用自己的文件。相比目前的百度雲等網盤來說，不僅隱私安全更有保障，而且不用擔心非會員限速的大坑。

▼異地外網場景下的Web網盤訪問，比百度雲的web好用太多

▼當然，在異地外網場景下，也可以通過WebDAV服務遠程掛載硬碟，直接拷貝複製

（3）照片管理

群暉的照片管理是其最大的賣點之一，相信不少朋友購買群暉都是因為其強大的照片管理功能。隨著6.0系統Moments的加入，群暉的照片管理更上一層樓。支持人臉識別，場景識別，AI等智能識別，配合時間線&照片牆使用非常的NB。

本文將在此基礎上，介紹更多的實用功能——鏈路聚合&SSD高速緩存

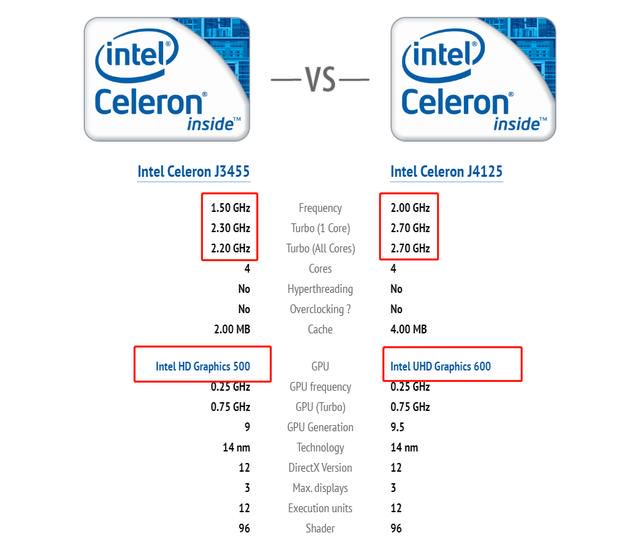

2020年是群暉發布的一個大年，很久未更新的ds918、ds718等18系列終於迎來了更新，備受矚目的就是主打性能的ds920 及ds720，對老舊的J3455 CPU進行了升級換代。採用了全新的Intel J4125 CPU，這顆處理器比J3455要強上不少。在國外的跑分測試中J4125的性能至少有40%左右的提升。

作為NAS的忠實玩家，對於全新推出了20系列自然是難以抗拒的，因此第一時間上手了群暉DS720 。

▼DS720 是一款以高性能為賣點的機型，雖然只有兩盤位，但可以通過擴展櫃最多實現7盤位的擴展。另外，擁有的雙m2.ssd接口及雙網口設計，可以實現ssd高度緩存及鏈路聚合功能，最大限度發揮性能優勢。

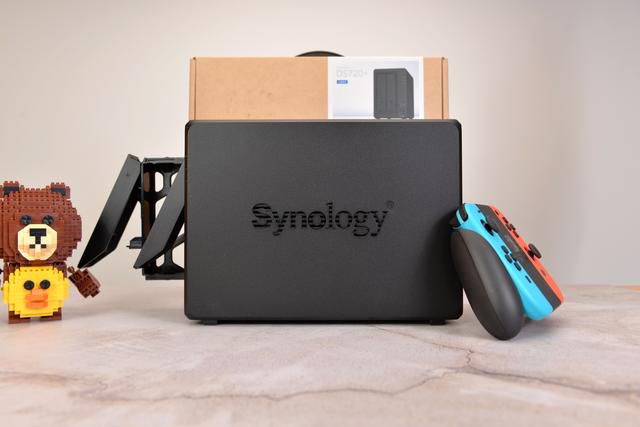

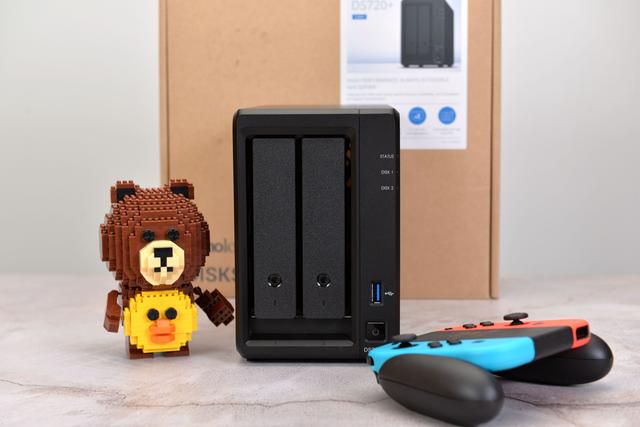

▼DS720 依舊延續了群暉家族化的風格，外觀方面並沒有什麼變化，線條硬朗、設計簡潔，但不失美感。機身側面依舊是鏤空設計的Synology的Logo，還能起到部分的散熱功能，這也是群暉家族一貫的設計風格

▼機身背部除了一個大尺寸的散熱風扇外，配置了雙千兆網口、eSATA接口、USB3.0接口以及電源接口。鏈路聚合就需要這兩個網口來實現。

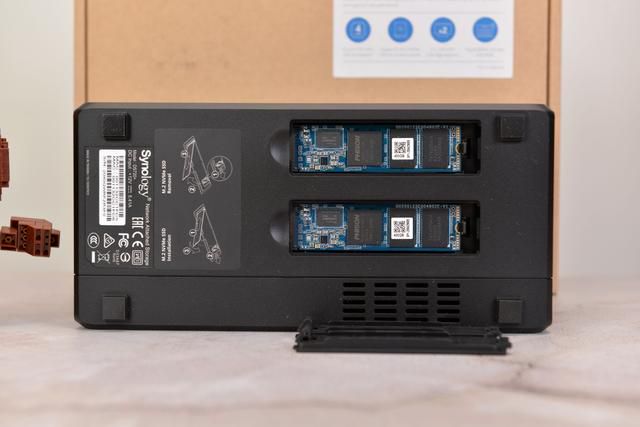

▼DS720 作為主打性能的機型，自然少不了高速緩存的SSD接口，在機身底部設計有兩個M.2 SSD 插槽，搭配群暉全新推出的SNV3400構建SSD緩存，能在不佔用硬碟位的情況下，提升I/O響應效率提升20倍。

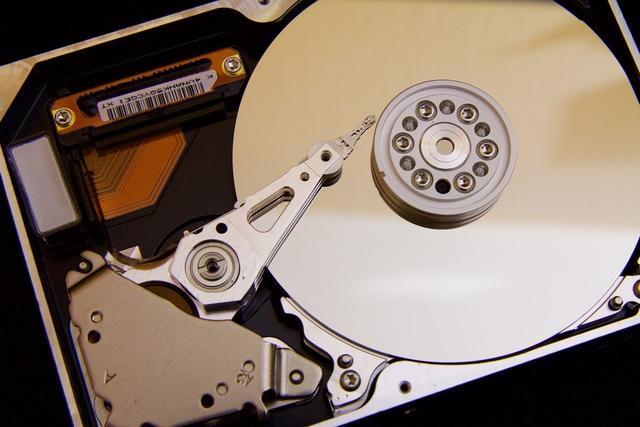

如果你是NAS的老用戶，一定遇到過傳輸速度瓶頸的問題。通常傳輸速度都會卡在100MB/s的瓶頸上。這主要是由於兩個原因造成的，其一就是機械硬碟的讀寫速度往往就是100MB/s左右，不過我們可以通過組建raid、使用ssd硬碟或者下文介紹的SSD緩存，來突破硬碟讀寫速度的限制。

第二個原因是千兆有線網絡的瓶頸，我們目前主流的單網口有線網絡只能提供千兆的傳輸速度，因此想要突破網絡千兆的限制，可以選擇升級2.5G、10G的基礎網絡環境，或者就是我們本文提到的通過多網口鏈路聚合來實現提速。

鏈路聚合（Link Aggregation）是指將多個物理埠匯聚在一起，形成一個邏輯埠，以實現出/入流量吞吐量在各成員埠的負荷分擔。簡單的理解就是：疊加網速，N根網線對接，速度*N。相比上文中提到全部升級2.5G、10G基礎網絡環境，使用鏈路聚合提高網速的優勢就是成本非常的便宜，我們只需要一個網管型交換機就可以實現（甚至利用smb3.0連交換機都省了）。

對於NAS來說更高的連接速度還是非常重要的，尤其當多人同時調取NAS中文件時，網絡堵車會大大降低使用體驗，單網口千兆網絡就會成為速度的瓶頸，這時候我們就需要鏈路聚合來解決問題啦。一直以來群暉的高性能機型都有配置雙千兆甚至四千兆網絡的傳統，其目的就是為了進行鏈路聚合來使用。通過鏈路聚合功能可以低成本的為NAS提供更快的網絡接入速度，滿足多用戶同時調取文件時速度保障。

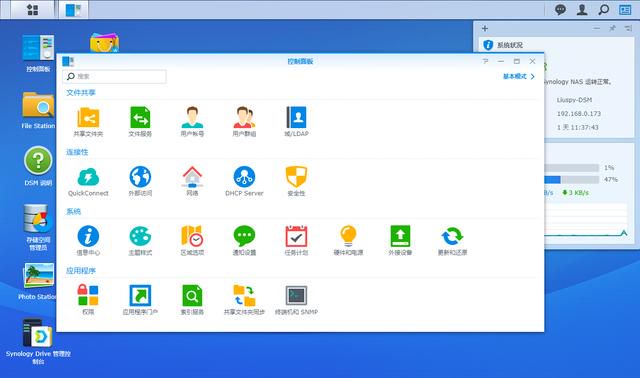

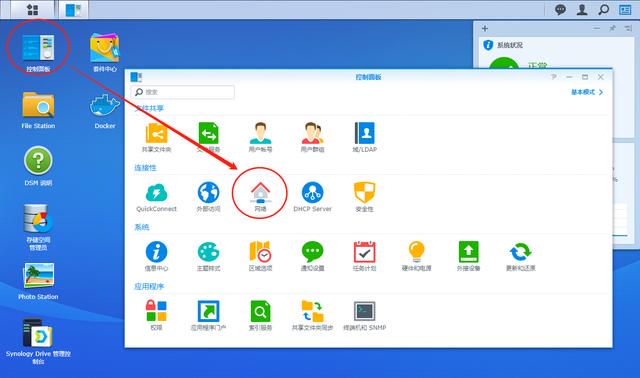

▼這次體驗的DS720 有雙網口的配置，配合網管型交換機可以非常簡單的實現鏈路聚合。首先我們需要在【控制面板】中選擇【網絡】頁面。

▼選擇【網絡界面】，我們可以看到兩個網絡接口都已經連入網絡，分別是區域網1和區域網2。接下來我們就要對這兩個網絡進行設置。點擊【新建】按鈕，選擇【創建Bond】進入鏈路聚合的設置頁面

▼群暉提供了多種的鏈路聚合模式可供我們選擇。【自適應負載平衡】模式相當於auto選項，當交換機不支持鏈路聚合功能時，我們可以選擇這個選項，群暉會自動幫助我們進行雙網口的負載均衡，提高多用戶同時訪問時的讀寫速度；【IEEE 802.3 ad動態】和【平衡XOR】分別對應了網管型交換機支持的動態和靜態2種鏈路聚合模式，需要根據交換機類型進行選擇；【活動/備用】模式是容錯備份模式，不提供網速疊加。一般網管型交換機多支持 【IEEE 802.3 ad動態】鏈路聚合模式，因此這裡選擇第二項。

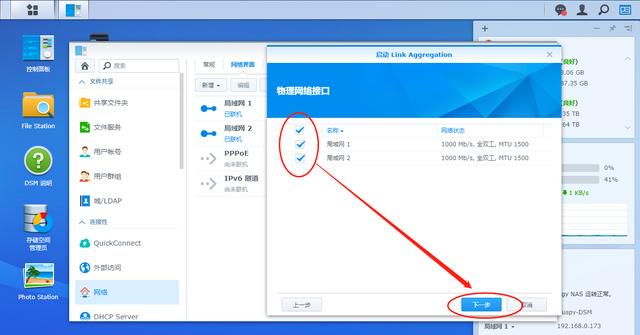

▼勾選我們準備進行鏈路聚合的網口，一共就2個網口全部都選上後繼續下一步

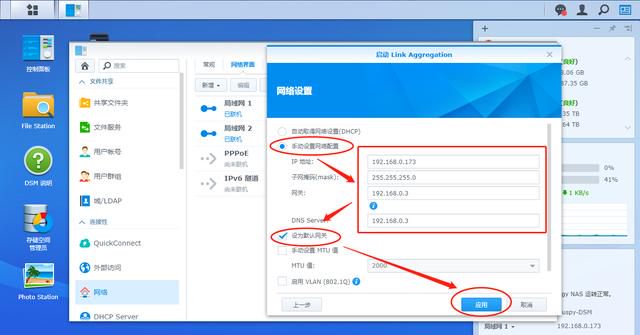

▼進行必要的網絡設置，推薦手動設置IP位址，防止NAS地址重啟後變更。至此群暉部分的鏈路聚合就已經設置完成了。

▼由於我們選擇鏈路聚合模式為【IEEE 802.3 ad動態】，該模式的鏈路聚合必須在交換機進行對應的設置才可以生效。因此我們需要進入交換機的管理界面。不同品牌的交換機的設置方法略有不同，但思路都一樣的。找到交換機的Link Aggregation頁面，就是鏈路聚合的頁面。

▼我們需要添加一組網口的鏈路聚合，我這裡3、4網口連接在群暉上，因此勾選3、4網口，並選擇鏈路聚合的模式為LACP模式，保存一下就OK啦。（PS：LACP模式就是上文我們在群暉中選擇的【IEEE 802.3 ad動態】模式）

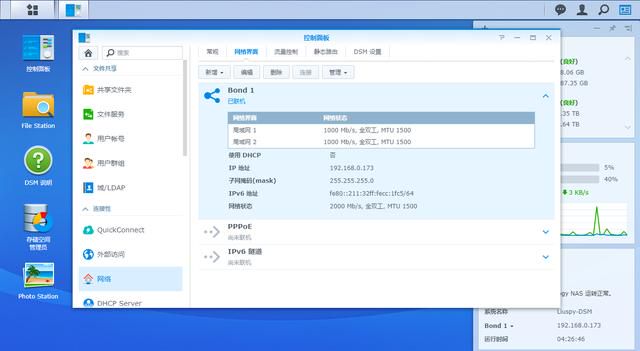

▼至此全部的鏈路聚合就設置完成啦，在網絡界面可以看到Bond1已經構建完成了，網絡狀態為：2000Mb/S，速度提升了一倍。

▼實際體驗中，我通過區域網中的2臺PC，利用smb同時拷貝群暉中的電影，每一臺PC都實現有線網絡的滿速同時下載群暉中的電影，網速疊加到210-226MB/s，鏈路聚合確實令網速翻了一倍！

在解決網絡速度瓶頸後，想要達到220MB/s還需要硬碟的支持，一般情況而言我們常使用的機械硬碟讀寫速度瓶頸為110MB/S左右，顯然達不到鏈路聚合後的速度的。除非使用雙盤位raid 0的配置才可以實現，但是由於raid0模式沒有任何安全保障，而且只要一塊硬碟損毀所有數據就全部損毀了，因此raid0幾乎沒有人在NAS中應用。而有安全保護措施的raid5、raid6模式雖然可以達到220MB/s速率的支持，不過分別最少需要3和4塊硬碟才可以組建。因此使用SSD高速緩存成為實現安全存儲和高度讀寫的優選方案。

▼DS720 支持安裝兩條 NVME固態硬碟來加速文件的處理，通過SSD高速緩存的幫助可以實現：（1）加速多用戶使用中讀取性能；（2）提升 VMM 虛擬化性能；（3）加速 Snapshot Replication 快照；（4）優化網頁伺服器；（5）加速文件索引。

▼隨著群暉20系列的上市，群暉還上市自有品牌的SSD產品——SNV3400，採用m.2接口，走PCIe 3.0 x4通道，目前僅有400GB容量版本。SNV3400是企業級SSD，專為穩定效能所設計，穩態隨機寫入可達40000IOPS，總寫入字節數500TBW，每日可全盤寫入0.68次（在JESD219A標準下測試），平均無故障時間180萬小時，群暉對產品提供5年質保。

▼SNV3400使用的是PHISION群聯PS5012主控，為群暉 NAS 的 SSD緩存特別定製與優化安全，可以提供穩定的兼容性。

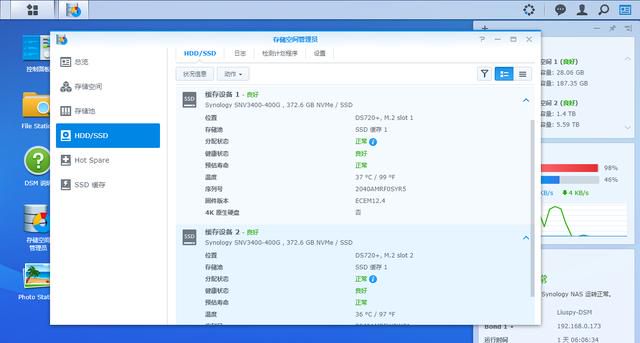

▼將SSD安裝到DS720 後，在存儲空間管理中就可以找到安裝後的SSD了。下面就可以開始部署SSD緩存了

▼首先在【存儲空間管理】中選擇【SSD緩存】，點擊【新增】，開始創建ssd緩存。為了全面提升性能，我這裡選擇了讀寫緩存。

▼之後根據設置嚮導一步步繼續即可。分別勾選兩塊SSD、選擇加速的存儲空間、選擇raid1類型、選擇最大化容量

▼簡單幾步SSD高度緩存就構建完成啦，SSD緩存對小文件、零碎文件的提升還是非常顯著的。可以大大提升小文件的讀寫速度，例如批量照片的導入和導出。

NAS的存儲服務除了我們常規通過smb協議掛載共享網盤使用外，還經常利用iscsi掛載為本地電腦的磁碟，可以方便的對PC進行磁碟擴展。而通過SSD緩存部署，能夠直接提升掛載的iscsi磁碟性能。為了不知道如何掛載iscsi磁碟的朋友使用方便，我先簡單介紹下群暉如何給PC 掛載iscsi磁碟。

▼我們需要在應用程式中找到【iscsi Manager】，打開後選擇【Target】頁面，新增加一個ISCSI Taget。

▼根據系統提示，依次設置ISCSI磁碟的名稱；選擇【新增一個ISCSI LUN】；設置準備掛載的磁碟名稱和大小；最後確認就可以完成ISCSI磁碟的建立了。群暉端的ISCSI磁碟就建立完成了，下面我們需要在PC端掛載這塊磁碟。

▼我們這裡以win10的掛載為例，首先需要打開【控制面板】，找到【管理工具】，選擇【ISCSI發起程序】，之後我們就可以開始ISCSI磁碟的掛載了。

▼進入ISCSI發起程序後，選擇【發現】頁面下的【發現門戶】，在彈出的新頁面中輸入群暉的IP位址，埠使用默認埠3260即可。

▼點擊【目標】頁面，這時候就可以看到我們已經添加進來的ISCSI磁碟，點擊連結，並在新窗口中點擊確認完成ISCSI磁碟的掛載。不過此時我們還是無法使用這個磁碟，我們需要在磁碟管理器中，將磁碟分區、格式化、掛載才可以。

▼在【我的電腦】上點擊滑鼠右鍵，選擇【管理】，打開【磁碟管理界面】，可以看到我們掛載的ISCSI磁碟還未初始化，無法使用的狀態。雙擊磁碟進行初始化。

▼之後我們就可以像本地磁碟一樣創建磁碟分區，依次選擇容量、分配盤符、格式化就可以完成磁碟的掛載了。

▼在我的電腦中可以看到我們成功掛載的本地磁碟E盤，使用方法和本地磁碟沒有任何區別

通過測試可以發現，使用SSD緩存對於小文件的讀寫性能有質的提升，大大提高了原本機械硬碟的性能。

▼首先是使用AS SSD分別測試了使用SSD緩存前後的ISCSI硬碟，可以明顯發現4K以及4K 64線程的讀寫速度提升明顯。

▼使用CrystalDiskMark分別測試了使用SSD緩存前後的ISCSI硬碟，也可以明顯發現對於小文件讀寫都是成倍數提升，大大提高了小文件的讀寫性能。

通過測試，SSD緩存的測試結果和實際使用體驗幾乎相同，對零散的小文件讀寫速率提升非常的明顯，對於連續寫入的提升由於受千兆網絡的限制並沒有測試出差別。

但是如配合上文中提到的鏈路聚合來使用，SSD緩存在連續寫入上也能夠提供出色的性能提升。正常情況下未使用SSD緩存，受制於機械硬碟速度瓶頸，讀寫速度只能在100MB/S上下。而上文中使用鏈路聚合後，明顯讀取的疊加速度已經達到了220MB/S，遠遠超出了機械硬碟的極限，這就是SSD緩存發揮的作用。

群暉的核心精神是把高端的技術以簡單的方式呈現給用戶，讓一般用戶也可以輕鬆上手使用，感受科技所帶來效率的提升，以及生活方式的改變。人性化設計是群暉的亮點，簡單易懂的設置讓用戶使用更加的方便快捷，同時群暉也不乏專業化的功能，通過不同的套件應用（虛擬機、Docker等）也可以滿足高端、專業玩家的各種玩法。

例如本文所涉及到的鏈路聚合&SSD緩存就是進階玩法的一種，通過鏈路聚合&SSD緩存的應用，可以大大提高NAS的存儲性能，對性能有高需求的朋友來說這不妨是一個經濟的選擇，相對大容量的SSD和萬兆網絡部署能夠節約不少的成本。

如果你對群暉的玩法和應用感興趣，關注樓主，不定期為你帶來有趣好玩的群暉新玩法。
