cad繪圖對齊快捷鍵（使用CAD對齊命令繪製習題）

2023-09-13 00:15:17 1

在這個CAD圖形中，用到了一個CAD對齊命令，可以將在不同位置的點對齊到一個地方，還可以根據繪製的圖形大小進行縮放。

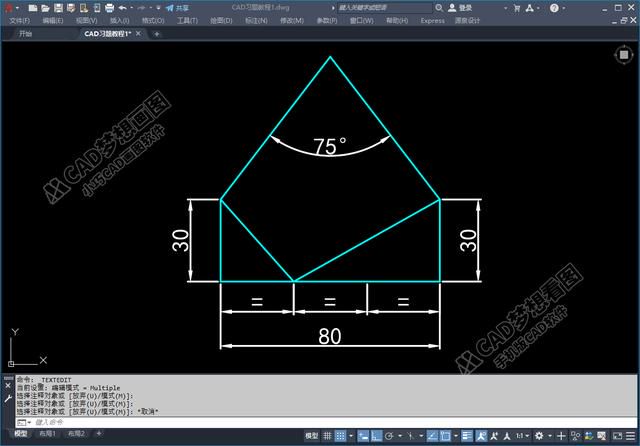

目標圖形

操作步驟

1.使用CAD製圖軟體中的直線命令畫一條80的水平直線和兩條30的垂直直線，如下圖所示：

繪製直線

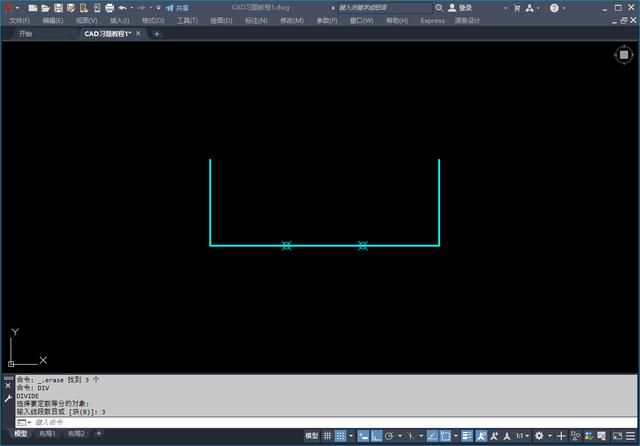

2.在使用定數等分命令將水平直線進行3等分，如下圖所示：

等分線段

3.再次使用直線命令，連接AC、BC如下圖所示：

連接直線

4.在上方畫一條任意長度的直線，然後將這條直線以A點為基點複製旋轉75°得到一條直線，如下圖所示：

複製旋轉直線

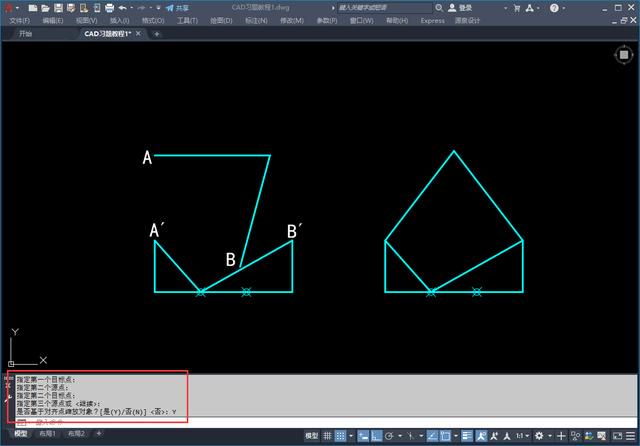

5.使用對齊命令AL，指定第一個源點點為A，第一個目標點為A´；第二個源點點為B，第二個目標點為B´，如下圖所示：

對齊操作

6.最後刪除多餘對象，添加尺寸標註，繪製完成，如下圖所示：

完成繪製
