一種新材料環保模塊建築牆的製作方法
2023-07-17 13:41:59 1
1.本發明涉及新材料建築技術領域，特別涉及一種新材料環保模塊建築牆。
背景技術：
2.模塊化房屋已經開始漸漸走進人們的視野中，但是模塊化房屋的概念大部分人還是不太清楚，所謂模塊化房屋就是將房子的組成部分，分化成不同的功能模塊，用標準化、模塊化、通用化生產實現工廠製造，房屋可以隨時隨地在現場組裝，而整個過程只花費數小時即可完成。
3.近年來，新材料越來越受重視，國家也重視新材料產業發展，新材料技術則是按照人的意志，通過物理研究、材料設計、材料加工、試驗評價等一系列研究過程，創造出能滿足各種需要的新型材料的技術，新材料也可以製作成牆板應用在建築搭設，目前的新材料製作的牆板在隔音和密封效果較差，而在裝配過程中又欠缺穩定性，需要使用多個連接固定件進行輔助固定，使得裝配效率不高，同時，需要的裝配部件增多，給予製造生產造成影響。
技術實現要素：
4.有鑑於此，本發明提供一種新材料環保模塊建築牆，以解決目前的新材料製作的牆板在隔音和密封效果較差，而在裝配過程中又欠缺穩定性，需要使用多個連接固定件進行輔助固定，使得裝配效率不高，同時，需要的裝配部件增多，給予製造生產造成影響的問題。
5.本發明提供了一種新材料環保模塊建築牆，具體包括：下基塊；所述下基塊的上端通過兩個左右對稱的連接栓柱固定連接有上基塊；所述上基塊的上端插裝有上插套；所述上插套的前後兩端側壁上分別固定連接有外護板；所述下基塊的上端中部縱向固定安裝有限位套座；所述下基塊、上基塊、外護板和上插套均為海容模塊製成。
6.可選地，所述下基塊的上端為上寬下窄的結構，下基塊底部平面上開設有兩個左右對稱的圓孔。
7.可選地，所述上基塊的下端開設有內插槽，內插槽分為上下兩段，上段內插槽為矩形狀結構，下段內插槽為上窄下寬的結構，下基塊的上端則對插在下段內插槽中，而連接栓柱則垂直貫穿螺接在下基塊的上端與下段內插槽相接處；所述上基塊的上端左右對稱垂直設有上插柱，上插柱則與上方的下基塊底部的圓孔處相插接；所述上基塊前後兩端側壁的中部位置處從上向下開設有鉤鎖槽，鉤鎖槽的上端為開口端，鉤鎖槽的下端為封閉端；所述鉤鎖槽左右兩側的下基塊外壁上分別固定安裝有豎向的導向卡板；所述鉤鎖槽的豎向內側壁下端位置處開設有限位插孔，限位插孔內端與內插槽相連通。
8.可選地，所述外護板的上端對接有上對接板，上對接板的內側壁與上方的下基塊的外側壁相貼合；所述外護板內側壁上豎向開設有與導向卡板相適應的導向卡槽。
9.可選地，所述上插套上端左右對稱開設有對插孔，對插孔與下基塊底部的圓孔位置相對應，上插柱先從對插孔中穿過後插入下基塊底部的圓孔中；所述上插套底部平面中
部位置處垂直向下固定連接有下插柱；所述下插柱的下端固定連接有擠壓頭，擠壓頭為下端稜邊為尖端梭狀結構；所述上插套底部平面前後兩端中部位置處垂直向下固定連接有鉤鎖板，鉤鎖板的下端內扣的鉤狀結構，且鉤鎖板與鉤鎖槽滑動相適應，鉤鎖板插入鉤鎖槽中最下端位置處時，鉤鎖板的內扣鉤狀結構的上端面恰好與限位插孔的下端孔壁相平齊。
10.可選地，所述限位套座為縱向的凹狀結構，限位套座左右兩端側壁的內側分別縱向開設有導向軌槽，左右兩個導向軌槽之間縱向滑動安裝有兩個前後對稱的限位插塊；兩個所述限位插塊相對的一端分別為極性相異的磁鐵，且兩個限位插塊相對的一端上端稜邊處均為斜切的倒角結構，兩個限位插塊的對合處與擠壓頭豎向相對應，限位套座內腔中部與擠壓頭豎向相對應處橫向開設有對位刀槽，擠壓頭移動至最下端位置處時，迫使兩個擠壓頭分別從對應一側的限位插孔中探出將鉤鎖板的鉤狀處止擋。
11.有益效果
12.1、本發明在裝配過程中，首先，下基塊處於最下層，上基塊與下基塊通過連接栓柱連接為一體結構，而上基塊的上端則對插有上插套和外護板，上插套在下移的過程中，鉤鎖板沿鉤鎖槽滑動，而下插柱則在內插槽中移動，當鉤鎖板移動至鉤鎖槽最下端位置處時，下插柱的擠壓頭則恰好將兩個限位插塊頂開，使得兩個限位插塊分別滑動至對應的限位插孔處將鉤鎖板鎖住，從而起到固定裝配的作用。
13.2、本發明在整個裝配過程中，外護板和上插套可為預先裝配結構，視為一體結構，而下基塊和上基塊通過連接栓柱連接為一體結構，限位套座為預先安裝在下基塊上的結構，在裝配過程中實際只存在兩個大件，使得裝配效率得到極大的提高，同時又能夠保證裝配的穩定性，而且整個裝配的連接點內藏，使得牆體更加嚴絲合縫，提高了保暖和隔音效果。
14.3、本發明在鉤鎖槽的豎向內側壁下端位置處開設有限位插孔，限位插孔內端與內插槽相連通，可方便上插套在與上基塊相裝配時，鉤鎖板能夠沿鉤鎖槽滑入，而導向卡板在此過程中既能夠引導限定鉤鎖板的裝入，又能夠引導限制外護板插入，從而提高整體裝配的穩定性，保證契合效果。
15.4、本發明中用海容模塊建房子冬暖夏涼，隔音效果好，抗震防潮耐鹽鹼，模塊尺寸精確溫度、規格配套齊全，施工簡便操作靈活，海容模塊具有良好結構防火性能，燃燒兩個小時以上不會收縮脫落，結構穩定，內外表面燕尾槽結構，與抹面層牢固有機咬合，杜絕開裂、脫落，綜合成本低，施工周期短，施工簡單，現場無建築垃圾，環保。
附圖說明
16.為了更清楚地說明本發明的實施例的技術方案，下面將對實施例的附圖作簡單地介紹。
17.下面描述中的附圖僅僅涉及本發明的一些實施例，而非對本發明的限制。
18.在附圖中：

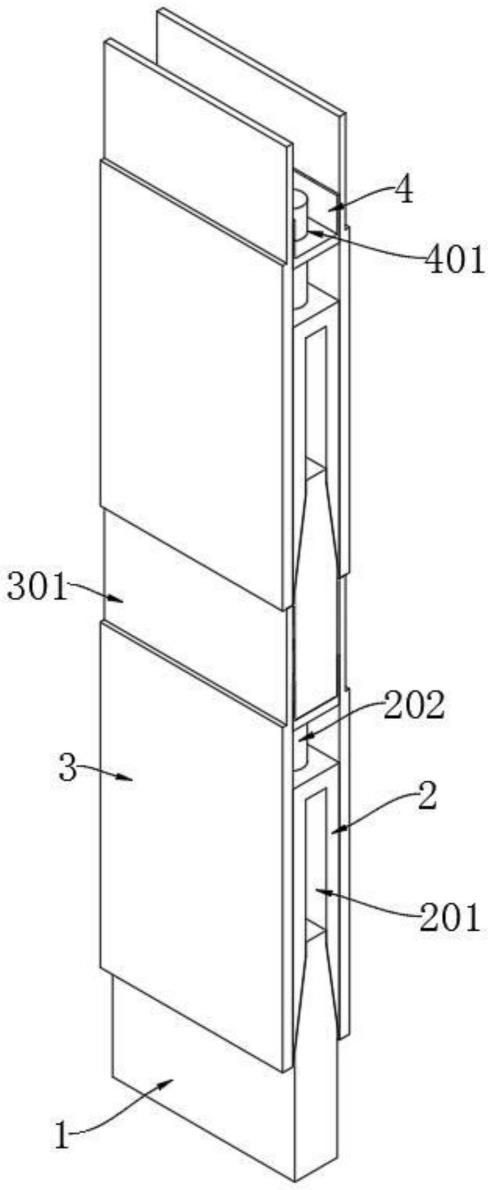

19.圖1是本發明的實施例的裝配狀態軸視結構示意圖。
20.圖2是本發明的實施例的裝配狀態右視結構示意圖。
21.圖3是本發明的實施例的單組拆分狀態軸視結構示意圖。
22.圖4是本發明的實施例的外護板和上插套相分離狀態軸視結構示意圖。
23.圖5是本發明的實施例的上基塊拆分狀態軸視結構示意圖。
24.圖6是本發明的實施例的上基塊半剖分離狀態軸視結構示意圖。
25.圖7是本發明的實施例的上基塊半剖分移除狀態軸視結構示意圖。
26.圖8是本發明的實施例的圖7中a放大部分結構示意圖。
27.圖9是本發明的實施例的裝配狀態盤剖分離軸視結構示意圖。
28.附圖標記列表
29.1、下基塊；2、上基塊；201、內插槽；202、上插柱；203、鉤鎖槽；204、導向卡板；205、限位插孔；3、外護板；301、上對接；302、導向卡槽；4、上插套；401、對插孔；402、下插柱；403、擠壓頭；404、鉤鎖板；5、連接栓柱；6、限位套座；601、限位插塊；602、導向軌槽；603、對位刀槽。
具體實施方式
30.為了使得本發明的技術方案的目的、方案和優點更加清楚，下文中將結合本發明的具體實施例的附圖，對本發明實施例的技術方案進行清楚、完整的描述。除非另有說明，否則本文所使用的術語具有本領域通常的含義。附圖中相同的附圖標記代表相同的部件。
31.實施例：請參考圖1至圖9所示：
32.本發明提供一種新材料環保模塊建築牆，包括下基塊1；下基塊1的上端通過兩個左右對稱的連接栓柱5固定連接有上基塊2；上基塊2的上端插裝有上插套4；上插套4的前後兩端側壁上分別固定連接有外護板3；下基塊1的上端中部縱向固定安裝有限位套座6；下基塊1、上基塊2、外護板3和上插套4均為海容模塊製成，海容模塊是用改性阻燃型聚苯乙烯顆粒加熱發泡，通過特殊工藝和專用設備一次性加熱成型，模塊周邊具有十字型的插接企口，內外表面設有燕尾槽結構的聚苯乙烯泡沫塑料型材，用海容模塊建房子冬暖夏涼，隔音效果好，抗震防潮耐鹽鹼，模塊尺寸精確溫度、規格配套齊全，施工簡便操作靈活，海容模塊具有良好結構防火性能，燃燒兩個小時以上不會收縮脫落，結構穩定，內外表面燕尾槽結構，與抹面層牢固有機咬合，杜絕開裂、脫落，綜合成本低，施工周期短，施工簡單，現場無建築垃圾，環保。
33.其中，下基塊1的上端為上寬下窄的結構，下基塊1底部平面上開設有兩個左右對稱的圓孔，可方便下基塊1與上基塊2之間的裝配插入。
34.其中，上基塊2的下端開設有內插槽201，內插槽201分為上下兩段，上段內插槽201為矩形狀結構，下段內插槽201為上窄下寬的結構，下基塊1的上端則對插在下段內插槽201中，而連接栓柱5則垂直貫穿螺接在下基塊1的上端與下段內插槽201相接處；上基塊2的上端左右對稱垂直設有上插柱202，上插柱202則與上方的下基塊1底部的圓孔處相插接，便於保證上基塊2和下基塊1在裝配後能夠保證對位準確；
35.上基塊2前後兩端側壁的中部位置處從上向下開設有鉤鎖槽203，鉤鎖槽203的上端為開口端，鉤鎖槽203的下端為封閉端；鉤鎖槽203左右兩側的下基塊1外壁上分別固定安裝有豎向的導向卡板204；鉤鎖槽203的豎向內側壁下端位置處開設有限位插孔205，限位插孔205內端與內插槽201相連通，可方便上插套4在與上基塊2相裝配時，鉤鎖板404能夠沿鉤鎖槽203滑入，而導向卡板204在此過程中既能夠引導限定鉤鎖板404的裝入，又能夠引導限制外護板3插入，從而提高整體裝配的穩定性，保證契合效果。
36.其中，外護板3的上端對接有上對接板301，上對接板301的內側壁與上方的下基塊1的外側壁相貼合；外護板3內側壁上豎向開設有與導向卡板204相適應的導向卡槽302，能夠起到外部保護的作用，同時又能夠與上基塊2相契合裝配。
37.其中，上插套4上端左右對稱開設有對插孔401，對插孔401與下基塊1底部的圓孔位置相對應，上插柱202先從對插孔401中穿過後插入下基塊1底部的圓孔中；上插套4底部平面中部位置處垂直向下固定連接有下插柱402；下插柱402的下端固定連接有擠壓頭403，擠壓頭403為下端稜邊為尖端梭狀結構；上插套4底部平面前後兩端中部位置處垂直向下固定連接有鉤鎖板404，鉤鎖板404的下端內扣的鉤狀結構，且鉤鎖板404與鉤鎖槽203滑動相適應，鉤鎖板404插入鉤鎖槽203中最下端位置處時，鉤鎖板404的內扣鉤狀結構的上端面恰好與限位插孔205的下端孔壁相平齊，限位套座6為縱向的凹狀結構，限位套座6左右兩端側壁的內側分別縱向開設有導向軌槽602，左右兩個導向軌槽602之間縱向滑動安裝有兩個前後對稱的限位插塊601；兩個限位插塊601相對的一端分別為極性相異的磁鐵，且兩個限位插塊601相對的一端上端稜邊處均為斜切的倒角結構，兩個限位插塊601的對合處與擠壓頭403豎向相對應，限位套座6內腔中部與擠壓頭403豎向相對應處橫向開設有對位刀槽603，擠壓頭403移動至最下端位置處時，迫使兩個擠壓頭403分別從對應一側的限位插孔205中探出將鉤鎖板404的鉤狀處止擋，在裝配過程中，首先，下基塊1處於最下層，上基塊2與下基塊1通過連接栓柱5連接為一體結構，而上基塊2的上端則對插有上插套4和外護板3，上插套4在下移的過程中，鉤鎖板404沿鉤鎖槽203滑動，而下插柱402則在內插槽201中移動，當鉤鎖板404移動至鉤鎖槽203最下端位置處時，下插柱402的擠壓頭403則恰好將兩個限位插塊601頂開，使得兩個限位插塊601分別滑動至對應的限位插孔205處將鉤鎖板404鎖住，從而起到固定裝配的作用，整個裝配過程中，外護板3和上插套4可為預先裝配結構，視為一體結構，而下基塊1和上基塊2通過連接栓柱5連接為一體結構，限位套座6為預先安裝在下基塊1上的結構，在裝配過程中實際只存在兩個大件，使得裝配效率得到極大的提高，同時又能夠保證裝配的穩定性，而且整個裝配的連接點內藏，使得牆體更加嚴絲合縫，提高了保暖和隔音效果。
38.本實施例的具體使用方式與作用：本發明在裝配過程中，首先，下基塊1處於最下層，上基塊2與下基塊1通過連接栓柱5連接為一體結構，而上基塊2的上端則對插有上插套4和外護板3，上插套4在下移的過程中，鉤鎖板404沿鉤鎖槽203滑動，而下插柱402則在內插槽201中移動，上基塊2的上端左右對稱垂直設有上插柱202，上插柱202則與上方的下基塊1底部的圓孔處相插接，便於保證上基塊2和下基塊1在裝配後能夠保證對位準確，鉤鎖槽203左右兩側的下基塊1外壁上分別固定安裝有豎向的導向卡板204；鉤鎖槽203的豎向內側壁下端位置處開設有限位插孔205，限位插孔205內端與內插槽201相連通，可方便上插套4在與上基塊2相裝配時，鉤鎖板404能夠沿鉤鎖槽203滑入，而導向卡板204在此過程中既能夠引導限定鉤鎖板404的裝入，又能夠引導限制外護板3插入，當鉤鎖板404移動至鉤鎖槽203最下端位置處時，下插柱402的擠壓頭403則恰好將兩個限位插塊601頂開，使得兩個限位插塊601分別滑動至對應的限位插孔205處將鉤鎖板404鎖住，從而起到固定裝配的作用，整個裝配過程中，外護板3和上插套4可為預先裝配結構，視為一體結構，而下基塊1和上基塊2通過連接栓柱5連接為一體結構，限位套座6為預先安裝在下基塊1上的結構。
39.最後，需要說明的是，本發明在描述各個構件的位置及其之間的配合關係等時，通
常會以一個/一對構件舉例而言，然而本領域技術人員應該理解的是，這樣的位置、配合關係等，同樣適用於其他構件/其他成對的構件。
40.以上所述僅是本發明的示範性實施方式，而非用於限制本發明的保護範圍，本發明的保護範圍由所附的權利要求確定。
