一種用於窗框與牆體交接部位防水維修的防水結構的製作方法
2023-11-05 19:33:13
1.本實用新型屬於防水維修技術領域，更具體地，涉及一種用於窗框與牆體交接部位防水維修的防水結構。
背景技術：
2.傳統窗框與牆體的交接部位在外面是跟室外空氣直接接觸，受太陽光的直曬、風吹雨淋、冬季凍融循環、牆體變形等不良因素影響，容易造成窗框的密封失效；並且在維修時維修難度大，使窗框四周成為了室內漏水現象發生率最高的情況。常規外窗框與牆體交接部位為密封膠防水，對密封膠材料要求比較高，不但要有很好粘接性要求，同時也需要密封膠材料有耐高溫、耐紫外線的能力。若維修時繼續使用密封膠，維修效果不佳，並且可能會出現反覆維修的不良狀況。
技術實現要素：
3.本實用新型的目的是針對現有技術中窗框與牆體的交接部位防水維修困難的問題，提供一種用於窗框與牆體交接部位防水維修的防水結構，該防水結構通過設置膠帶層和防水塗料層形成防水屏障，提供了新的用於窗框與牆體交接部位防水維修的防水結構，並能夠保證良好的維修效果。
4.為了實現上述目的，本實用新型提供一種用於窗框與牆體交接部位防水維修的防水結構，該防水結構包括：
5.膠帶層，所述膠帶層貼設在靠近窗框外周的牆體的外側，所述膠帶層靠近所述窗框的一端與所述窗框粘接；
6.防水塗料層，所述防水塗料層塗覆在所述膠帶層的外側，所述防水塗料層靠近所述窗框的一端覆蓋所述窗框。
7.可選地，所述膠帶層為背襯型丁基膠帶。
8.可選地，所述防水塗料層為丙烯酸防水塗料。
9.可選地，所述窗框的外周與所述牆體之間由建築外側向內側依次設置有第一防水砂漿層、發泡層和第二防水砂漿層，所述膠帶層設置在所述第一防水砂漿層的外側。
10.可選地，所述第一防水砂漿層的外側設置有第三防水砂漿層，所述第三防水砂漿層一端與所述窗框的外表面平滑連接，另一端向所述牆體外側延伸，在所述窗框的外周形成圓弧形的外表面，所述膠帶層貼設在所述圓弧形的外表面上。
11.可選地，所述防水塗料層的外側設置有外牆面層。
12.可選地，所述防水塗料層與所述外牆面層之間設置有保溫層。
13.可選地，還包括防水灰漿層，所述防水灰漿層設置在靠近窗框外周的所述牆體的內側，所述防水灰漿層靠近所述窗框的一端覆蓋所述窗框。
14.可選地，所述防水灰漿層靠近室內的一側設置有內牆面層。
15.可選地，所述防水灰漿層為聚合物改性水泥基防水灰漿。
16.本實用新型提供一種用於窗框與牆體交接部位防水維修的防水結構，其有益效果在於：
17.1、該防水結構通過設置膠帶層和防水塗料層形成防水屏障，提供了新的用於窗框與牆體交接部位防水維修的防水結構，並能夠保證良好的維修效果；
18.2、該防水結構還具有防水灰漿層，能夠針對室內側的窗框與牆體交接部位的防水維修使用，進一步提高維修效果。
19.本實用新型的其它特徵和優點將在隨後具體實施方式部分予以詳細說明。
附圖說明
20.通過結合附圖對本實用新型示例性實施方式進行更詳細的描述，本實用新型的上述以及其它目的、特徵和優勢將變得更加明顯，其中，在本實用新型示例性實施方式中，相同的參考標號通常代表相同部件。

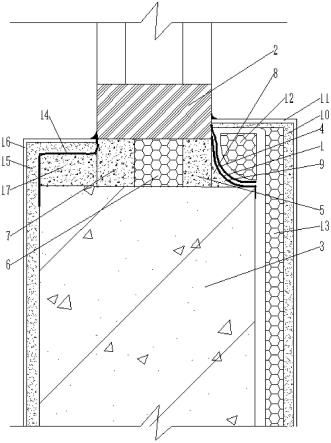

21.圖1示出了根據本實用新型的一個實施例的一種用於窗框與牆體交接部位防水維修的防水結構的示意圖。
22.附圖標記說明：
23.1、膠帶層；2、窗框；3、牆體；4、防水塗料層；5、第一防水砂漿層；6、發泡層；7、第二防水砂漿層；8、第三防水砂漿層；9、圓弧形的外表面；10、外牆膩子層；11、外牆磚；12、第一保溫層；13、第二保溫層；14、防水灰漿層；15、內牆膩子層；16、內牆磚；17、水泥砂漿結合層。
具體實施方式
24.下面將更詳細地描述本實用新型的優選實施方式。雖然以下描述了本實用新型的優選實施方式，然而應該理解，可以以各種形式實現本實用新型而不應被這裡闡述的實施方式所限制。相反，提供這些實施方式是為了使本實用新型更加透徹和完整，並且能夠將本實用新型的範圍完整地傳達給本領域的技術人員。
25.實施例
26.如圖1所示，本實用新型提供一種用於窗框與牆體交接部位防水維修的防水結構，該防水結構包括：
27.膠帶層1，膠帶層1貼設在靠近窗框2外周的牆體3的外側，膠帶層1靠近窗框2的一端與窗框2粘接；
28.防水塗料層4，防水塗料層4塗覆在膠帶層1的外側，防水塗料層4靠近窗框2的一端覆蓋窗框2。
29.具體的，該防水結構用於窗框2與牆體3交接部位靠室外側的防水維修，當室外側的窗框2與牆體3交接部位發生滲漏時，可以先去除部分外牆面層，然後在牆體3的外側粘貼膠帶層1，使得膠帶層1靠近窗框2的一端少部分粘貼在窗框2上，然後用防水塗料層4覆蓋膠帶層1，並且使得防水塗料層4靠近窗框2的少部分也覆蓋在窗框2上，防水塗料層4與膠帶層1形成雙重的防水，並且防水塗料層4對膠帶層1形成有效的保護，保證維修效果，之後可以在防水塗料層4的外側修復外牆面層，恢復外牆面層；當然，在其他示例中，由於牆體3結構的不同和外牆面層的材質和結構的不同，也可能會出現不需要去除外牆面層可以直接粘貼膠帶層1的情況。
30.在本實施例中，膠帶層1為背襯型丁基膠帶。
31.具體的，可以根據需要選擇合適的背襯型丁基膠帶的厚度；背襯型丁基膠帶可以選取背襯(纖維增強型)丁基高分子膠帶，厚度1-1.5mm。
32.在本實施例中，防水塗料層4為丙烯酸防水塗料。
33.具體的，可以根據需要選擇合適的丙烯酸防水塗料的厚度；丙烯酸防水塗料可以選取hca-108丙烯酸防水塗料，厚度1-1.5mm。
34.進一步的，對窗框2與牆體3交接部位單純採用背襯(纖維增強型)丁基膠帶密封時，施工容易空鼓，服帖性不好、耐高溫、耐紫外線性差；單純採用防水塗料施工又有強度不足容易開裂的問題，現通過背襯(纖維增強型)丁基高分子膠帶、丙烯酸防水塗料的組合，形成一道整體防水屏障，即保證足夠的背襯型丁基膠帶的抗變形能力，又具有足夠的服帖性，保證與牆體3和窗框2的滿粘；整體防水屏障兼具背襯(纖維增強型)丁基膠帶與牆體3和窗框2的粘接性能，同時又有高分子材料的耐紫外線性能，同時背襯(纖維增強型)丁基膠帶的面層為纖維增強胎，表面為毛面，防水塗料層4施工在其上方，形成簡單的錨固原理，粘接效果好，纖維增強胎在整個防水體系裡起到增加整體的拉伸強度作用。
35.在本實施例中，窗框2的外周與牆體3之間由建築外側向內側依次設置有第一防水砂漿層5、發泡層6和第二防水砂漿層7，膠帶層1設置在第一防水砂漿層5的外側。
36.具體的，第一防水砂漿層5和第二防水砂漿層7分別處於發泡層6靠室外的一側和靠室內的一側，發泡層6為聚氨酯發泡填充劑，第一防水砂漿層5和第二防水砂漿層7為聚合物水泥基防水砂漿。
37.在本實施例中，第一防水砂漿層5的外側設置有第三防水砂漿層8，第三防水砂漿層8一端與窗框2的外表面平滑連接，另一端向牆體3外側延伸，在窗框2的外周形成圓弧形的外表面9，膠帶層1貼設在圓弧形的外表面9上。
38.具體的，第三防水砂漿層8起到基層連接和找平的作用，第三防水砂漿層8可以根據窗框2外側和牆體3外側的形狀設置，一端平滑連接在窗框2上，另一端與牆體3外側平齊，其圓弧形的外表面9上用於粘貼膠帶層1；當然，在其他示例中，由於窗框2外側和牆體3外側結構的變化，第三防水砂漿層8的形狀也有可能變化。
39.在本實施例中，防水塗料層4的外側設置有外牆面層。
40.具體的，外牆面層可以為外牆膩子層10和外牆磚11等。
41.在本實施例中，防水塗料層4與外牆面層之間設置有保溫層。
42.具體的，保溫層可以控制防水塗料層4和膠帶層1所在位置的溫度變化幅度，降低溫度對二者粘接和防水效果的影響；對於帶外牆保溫的建築來說，保溫層可以包括第一保溫層12和第二保溫層13，第一保溫層12與防水塗料層4接觸，第二保溫層13與外牆保溫連接形成一個整體，也可以只存在一個第一保溫層12，第一保溫層12可以與外牆保溫連接形成一個整體。
43.在本實施例中，還包括防水灰漿層14，防水灰漿層14設置在靠近窗框2外周的牆體3的內側，防水灰漿層14靠近窗框2的一端覆蓋窗框2。
44.具體的，防水灰漿層14用於窗框2與牆體3交接部位靠室內側的防水維修，當室內側的窗框2與牆體3交接部位發生滲漏時，可以先去除部分內牆面層，然後在牆體3靠室內側設置防水灰漿層14，防水灰漿層14可以與牆體3、第二防水砂漿層7和窗框2靠室內側連接，
在窗框2內側與牆體3內側形成防水屏障。
45.在本實施例中，防水灰漿層14靠近室內的一側設置有內牆面層。
46.具體的，在防水灰漿層14施工後，在其上設置內牆面層，內牆面層可以為內牆膩子層15和內牆磚16等。
47.在本實施例中，防水灰漿層14為聚合物改性水泥基防水灰漿。
48.具體的，通過塗刷的方式施工聚合物改性水泥基防水灰漿，可以在窗框2內側與牆體3內側的交接部位形成抗滲塗層，與窗框2外側的防水結構不同，防水灰漿層14可以有效抗滲、防潮。
49.綜上，本實用新型提供的用於窗框2與牆體3交接部位防水維修的防水結構在施工時，以室外側和室內側的窗框2與牆體3交接部位均進行防水維修為例：在室外側維修時，先在第一防水砂漿層5的外側批刮第三防水砂漿層8，使得第三防水砂漿層8形成一個截面為具有兩個直角邊並且斜邊呈內凹圓弧形的結構，圓弧形的外表面9一端與窗框2的外表面平滑過渡，圓弧形的外表面9另一端與牆體3外表面平齊，圓弧形的外表面9形成了一個抹平圓角；將1mm厚的背襯(纖維增強型)丁基高分子膠帶貼在圓弧形的外表面9上並且膠帶層1少部分與窗框2粘接；再在膠帶層1的外側塗覆1.5mm厚的hca-108丙烯酸防水塗料，並使得防水塗料層4少部分覆蓋窗框2；之後還可以在防水塗料層4的外側設置填平內凹圓弧形的結構的第一保溫層12，再在第一保溫層12和牆體3的外側設置外保溫粘接砂漿層，在外保溫粘接砂漿層的立面的外側設置第二保溫層13，形成外牆保溫層，最後設置外牆膩子或外牆磚11等作為外牆面層。
50.在室內側維修時，以第二防水砂漿層7靠近室內側下部設置有水泥砂漿結合層17為例，除去內牆面層，使得第二防水砂漿層7、水泥砂漿結合層17和牆體3靠近室內的部分表面外露，將防水灰漿層14由上至下依次設在窗框2、第二防水砂漿層7、水泥砂漿結合層17和牆體3靠近室內的部分表面上，再在防水灰漿層14的表面上設置內牆面層，將內牆面層修復。
51.以上已經描述了本實用新型的各實施例，上述說明是示例性的，並非窮盡性的，並且也不限於所披露的各實施例。在不偏離所說明的各實施例的範圍和精神的情況下，對於本技術領域的普通技術人員來說許多修改和變更都是顯而易見的。
