前言

一直想弄一把有背光的鍵盤，方便在房間夜晚時使用。在張大媽逛的時候，無意中發現了有剪線鍵盤這種東西，雖然需要有一定的動手能力，但是價格實在誘人，最低只要10幾塊就能體驗一把機械鍵盤。在小黃魚逛了一圈，看中了某垃圾佬打包賣的兩個鍵盤，於是就下單了。

收到的兩個鍵盤

開始倒騰

收到的兩個鍵盤，一個是et i600，一個是狼蛛逐日者。機械鍵盤到手後，需要先測試一下能否通電識別，能通電識別的，才有修的價值，否則只能用來拆零件備用了。狼蛛這個是個六角的螺絲，沒有工具拆，暫時先丟一邊，先測試這個et的鍵盤。

由於是剪線鍵盤，需要先接上usb線，才能插入電腦進行測試。而接線必須先拆開鍵盤的底座。et這個鍵盤，螺絲都在鋼板正面，很多隱藏在各個按鍵之間，需要先拔下所有的鍵帽

取下鍵帽

鋼板上面的螺絲還是挺多的，有10幾粒。而有的螺絲位，被鍵盤上面的髒東西給擋住了，因此需要十分細緻的觀察，才能找到全部。拆開底座的時候也要十分小心，一旦發現有地方卡住，要仔細觀察是否還有螺絲沒有拆下。

取出底座後，發現還是有一個螺柱斷了，不是我拆斷的，是鍵盤原來就斷了的。用ab膠就可以把這個螺柱重新粘上。

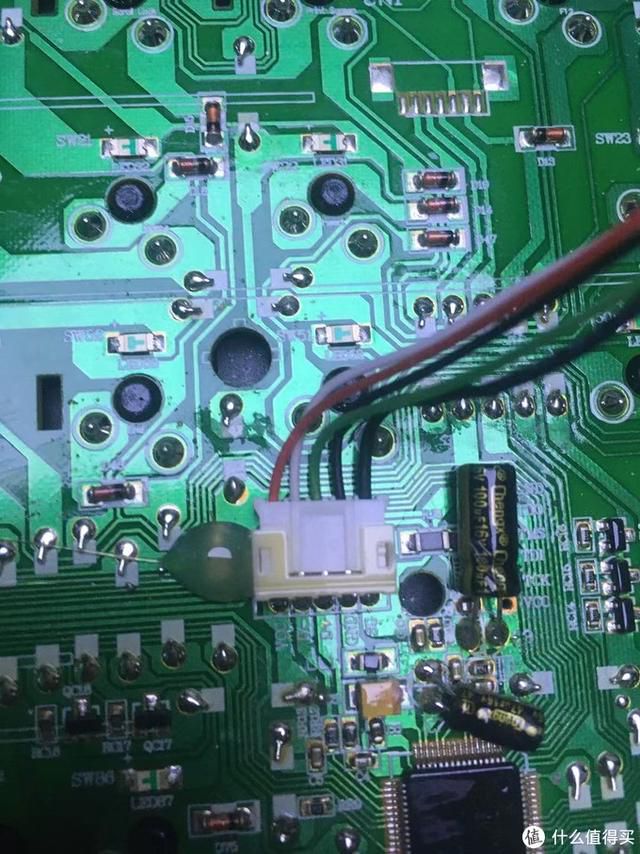

pcb上面的usb卡座

被剪斷的usb線，是通過一個5p的卡座連到主板上的。我們只要找到一根同樣帶5p段子的usb線接上去就可以了。一開始找了一個廢棄的新貴滑鼠，從上面拆了一根usb線，結果發現端子的大小不一樣，無法接在這個鍵盤上面。

新貴滑鼠的端子比較大，鍵盤的比較小

實在沒有多餘的usb線了，先拿在用的羅技滑鼠線借用一下吧

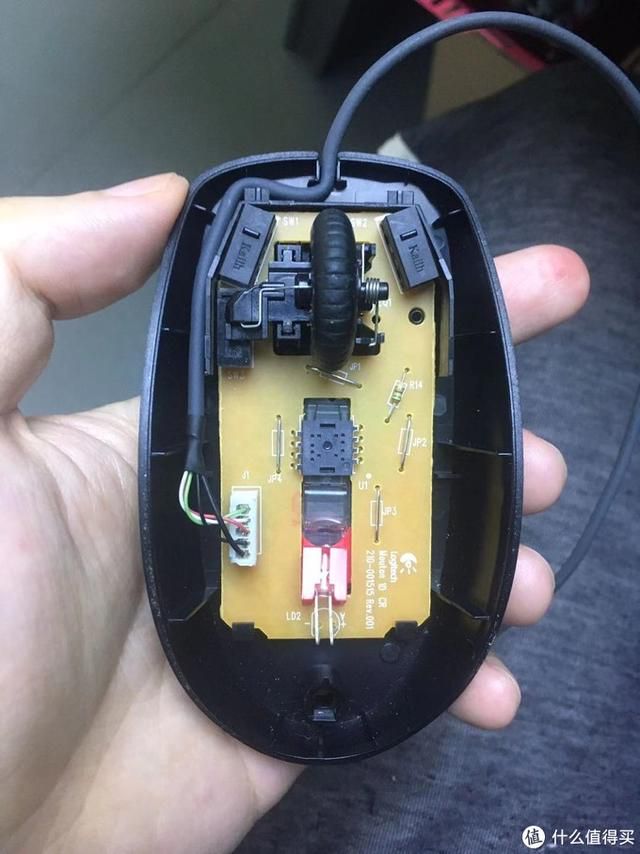

羅技滑鼠上的usb線

不同的usb線，線序可能是不同的。上面這個羅技的線，順序是綠、白、紅、黑、粗黑。而et鍵盤上的，順序是紅、白、綠、黑、粗黑。一定要把線序調整成一致才能插上去，否則可能會把設備燒壞。調整usb端子的次序並不難，只要用鑷子一類的尖東西把白色卡口挑開，就可以把線和端子抽出，然後再按順序插回去即可。

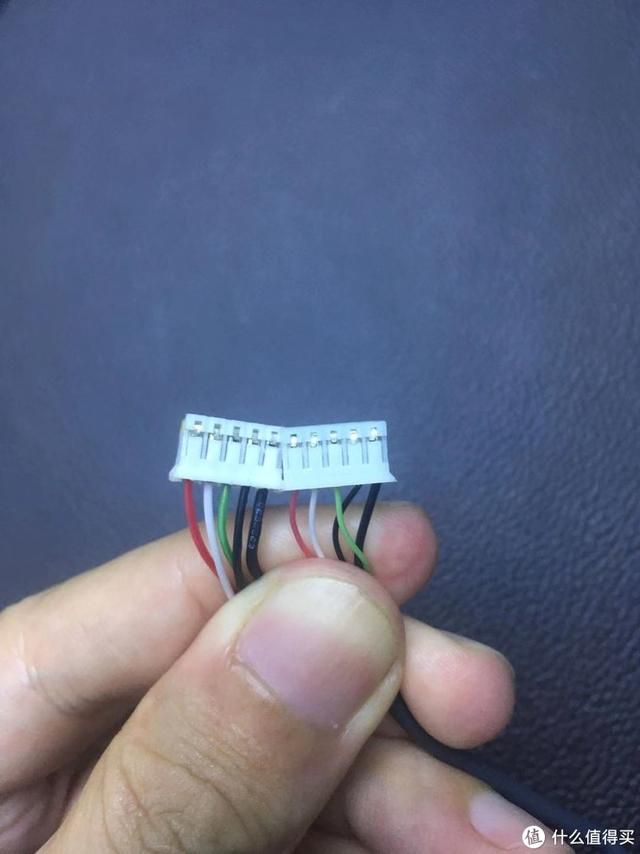

線序調整一致後的usb線

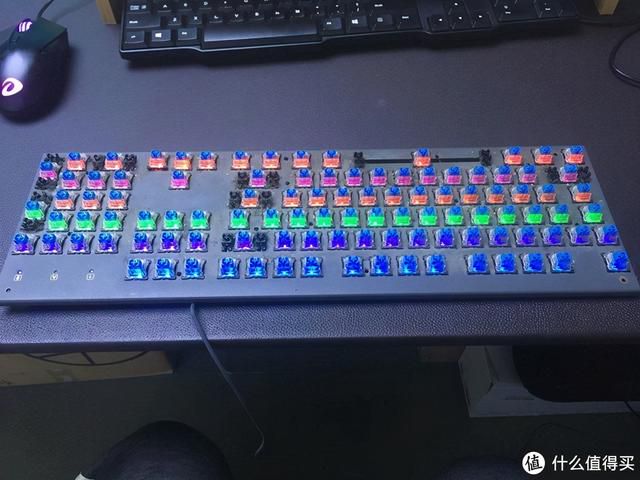

接回usb線後，就可以插電腦進行測試了。挺幸運的是，這個鍵盤插入電腦後，燈全亮。所有按鍵也都正常。

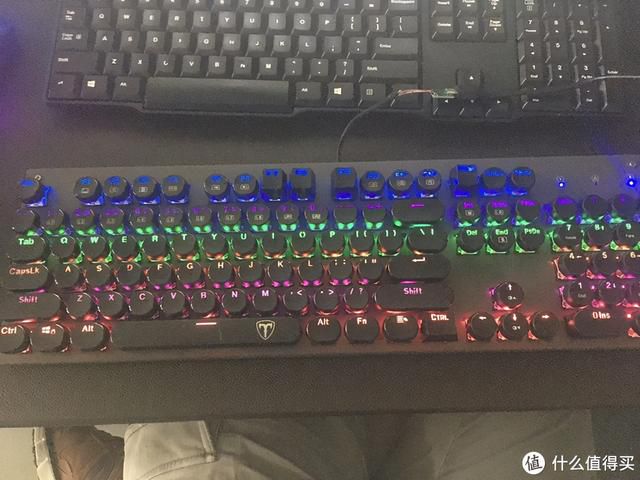

插入電腦燈全亮

按鍵也全部正常

既然鍵盤是好的，那就全面做好清潔工作留著用吧。洗鍵帽的傳統方法是清水加洗衣粉，由於公司沒有洗衣粉，就拿點洗手液湊合一下。

清洗鍵帽

要清洗乾淨鋼板則有點麻煩，這時候鋼板和pcb板還是連在一起的，需要拆下所有軸體才能分離鋼板和pcb板。還好，這個et i600的鍵盤是插拔軸的，拆軸不需要烙鐵。不過手頭上沒有拔軸器，要拔軸還是有點麻煩，需要用起子小心的從一邊按住卡扣先撬起來一點，然後再從另外一邊按下卡扣再撬起另外一邊。拆這104鍵，足足花了我4個晚上

拆軸

雖然很小心，還是把一兩個軸的管腳給掰彎了。還好，用尖嘴鉗小心的把腳掰直，軸體還是可以繼續用的。

掰彎了的管腳

鋼板上面，沾滿了菸灰和各種飲料、湯汁殘留的汙漬，在水龍頭衝洗並不能衝洗乾淨，還要用酒精噴一噴再用抹布用力擦才能擦乾淨。

清潔鋼板

軸體，則用抹布一粒粒小心的擦拭乾淨。

清洗軸體

至於pcb板，上面也有不少菸灰一類的髒東西，用刷子先刷一下，再用酒精紙巾擦一遍。

pcb板清灰

鍵盤雖然搞乾淨了，但是還沒解決usb線的問題。畢竟現在是拿了羅技滑鼠的線來做測試的，這樣滑鼠就不能用了。淘寶上面看了一下，找到比較便宜的usb線也要3元，還不包郵，買一根都要9元了，不符合垃圾佬的風格。無意中受到鍵線分離的啟發，發現買一個micro usb的轉換座也不貴還包郵。最重要的是還可以用淘寶每日籤到紅包，四捨五入不用錢系列。

USB轉2.03.0母座/公頭MICRO直插轉接板已焊接模塊手機電源數據線

充分利用好原來被剪斷的usb線頭，用剪刀小心的把紅黑綠白四根數據線剝下一點線皮，把銅絲焊接在usb母座。黑色焊在GND孔，紅色焊在VBUS，白色焊在D-，綠色焊在D 。

把原來的線頭接到micro usb母座上

把這根micro usb的轉接線插到鍵盤的埠上面，再通過一條舊的安卓數據線連接到電腦上面，可以正常識別，燈亮，完美。

再接著，就是把鍵盤原樣組裝回去，在鋼板和pcb板中間插入軸體，然後把鋼板通過螺絲固定在塑料的底座上面，最後再蓋上鍵帽。由於這個鍵盤缺了幾個鍵帽，就從另外一個狼蛛的鍵盤上面補了幾個過來。不過狼蛛的鍵帽明顯要高出一截，比較不協調。不過還好，只是不常用的幾個最上排按鍵。另外，由於沒有熱熔膠槍，暫時也沒找到好的辦法把micro usb的接口固定在底座上，就先讓接口板裸露了出來
