誤差補償方法、裝置、終端設備及可存儲介質與流程

2023-05-31 10:35:42 2

1.本技術涉及電子技術領域，具體涉及一種誤差補償方法、裝置、終端設備及可存儲介質。


背景技術：

2.參考信號接收功率(reference signal received power，rsrp)的精度是接收機至關重要的一個指標，許多智能終端的rx校準的目標就是提升rsrp的準確性。現有的rs rp通常採用點檢線損方式進行校準，校準結果與實際情況的誤差較小，但在rx有多個通路同時工作的情況下，由於存在信號互相干擾，現有的校準方式得到的結果與rsrp理想值有較大誤差，準確性較低。


技術實現要素：

3.本技術實施例公開了一種誤差補償方法、裝置、終端設備及可存儲介質，能夠對rsrp校準結果進行補償，提高rsrp的準確性。
4.本技術實施例第一方面公開了一種誤差補償方法，應用於終端設備，所述方法包括：
5.通過收信機自動增益控制agc電壓對參考信號接收功率rsrp估計值進行調整，獲得所述終端設備的rsrp初始校準值；
6.根據所述rsrp初始校準值以及所述終端設備所採用的rx通路，從所述終端設備當前頻段對應的目標補償數據集中確定誤差補償數據；
7.根據所述誤差補償數據對所述rsrp初始校準值進行補償；
8.其中，所述目標補償數據集為預先獲得的多個補償數據集中的一個，所述多個補償數據集根據預先獲得的rsrp校準數據獲得，不同頻段參數分別對應不同的補償數據集，每個所述補償數據集包括一個頻段下的各個通路的誤差補償數據；所述rsrp校準數據為在不同測試環境下不同工作模式的各個通路的rsrp校準數據，所述測試環境參數包括頻段以及參考信號電平，所述不同工作模式的各個通路包括雙天線接收模式和4路天線接收模式下每條天線對應的一個信號接收rx通路。
9.作為一種可選的實施方式，在本實施例的第一方面中，所述rsrp校準數據包括不同頻段對應的校準數據集，每個校準數據集包括任一頻段下不同工作模式的各個通路在不同信號電平參數下的校準數據；
10.所述根據所述rsrp初始校準值以及所述終端設備所採用的rx通路，從所述終端設備當前頻段對應的目標補償數據集中確定誤差補償數據，包括：
11.確定所述終端設備當前頻段對應的目標補償數據集以及目標校準數據集；
12.根據所述終端設備所採用的rx通路，確定在所述目標補償數據集中所述所採用的rx通路對應的補償數據，以及確定在所述目標校準數據集中所述所採用的rx通路對應的校準數據；
13.根據所述rsrp初始校準值、所述目標補償數據集中所述所採用的rx通路對應的補償數據和所述目標校準數據集中所述所採用的rx通路對應的校準數據，確定所述終端設備當前頻段下的誤差補償數據。
14.作為一種可選的實施方式，在本實施例的第一方面中，所述不同頻段對應的目標校準數據集，通過以下方法預先得到：
15.根據預設步長，將單個子載波信號覆蓋的信號電平區間劃分為得到多個參考信號電平；
16.分別針對每個頻段，在不同工作模式下各個通路都開啟的狀態下，獲得各個通路在各個所述參考信號電平下的校準數據，其中，一個頻段對應的各個通路的校準數據為一個校準數據集。
17.作為一種可選的實施方式，在本實施例的第一方面中，所述根據預先獲得的rsrp校準數據獲得的所述多個補償數據集，通過以下方法預先獲得：
18.分別將相同頻段下，每個通路在各個所述參考信號電平下的校準數據與相同通路對應的參考信號電平的電平值作差，得到相同頻段下各個通路對應的誤差補償數據，其中，每個頻段下各個通路對應的誤差補償數據形成一個補償數據集。
19.作為一種可選的實施方式，在本實施例的第一方面中，當相同頻段對應多個補償數據集時，將所述相同頻段下對應同一通路的多個誤差補償數據進行平均，得到的平均值作為所述相同頻段下對應同一通路的誤差補償數據；
20.當相同頻段對應多個校準數據集時，將所述相同頻段下對應同一通路的多個校準數據進行平均，得到的平均值作為所述相同頻段下對應同一通路的校準數據。
21.作為一種可選的實施方式，在本實施例的第一方面中，所述根據所述rsrp初始校準值、所述目標補償數據集中所述所採用的rx通路對應的補償數據和所述目標校準數據集中所述所採用的rx通路對應的校準數據，確定所述終端設備當前頻段下的誤差補償數據，包括：
22.判定所述初始校準值落入的目標校準數據區間，形成所述目標校準數據區間的相鄰兩個校準數據確定為目標校準數據，其中，所述目標校準數據集包含所述終端設備所採用的rx通路對應有多個校準數據，相鄰兩個所述校準數據形成一個校準數據區間；
23.根據所述目標校準數據從所述目標補償數據集中所述所採用的rx通路對應的補償數據中確定目標補償數據，所述目標補償數據與任一所述目標校準數據處於同一參考信號電平下；
24.根據所述目標校準數據以及目標補償數據計算所述終端設備當前頻段下的誤差補償數據。
25.作為一種可選的實施方式，在本實施例的第一方面中，所述獲得各個通路在各個所述參考信號電平下的校準數據，包括：
26.通過非信令綜測或接收輸入的補償參數，獲得各個通路在不同參考信號電平下的rsrp測試數據，所述測試數據為所述校準數據。
27.本技術實施例第二方面公開了一種誤差補償裝置，包括：
28.初始校準模塊，用於通過收信機自動增益控制agc電壓對參考信號接收功率rsr p估計值進行調整，獲得所述終端設備的rsrp初始校準值；
29.補償確定模塊，用於根據所述rsrp初始校準值以及所述終端設備所採用的rx通路，從所述終端設備當前頻段對應的目標補償數據集中確定誤差補償數據；
30.誤差補償模塊，用於根據所述誤差補償數據對所述rsrp初始校準值進行補償；
31.其中，所述目標補償數據集為預先獲得的多個補償數據集中的一個，所述多個補償數據集根據預先獲得的rsrp校準數據獲得，不同頻段參數分別對應不同的補償數據集，每個所述補償數據集包括一個頻段下的各個通路的誤差補償數據；所述rsrp校準數據為在不同測試環境下不同工作模式的各個通路的rsrp校準數據，所述測試環境參數包括頻段以及參考信號電平，所述不同工作模式的各個通路包括雙天線接收模式和4路天線接收模式下每條天線對應的一個信號接收rx通路。
32.本技術實施例第三方面公開了一種終端設備，所包括存儲器及處理器，所述存儲器中存儲有電腦程式，所述電腦程式被所述處理器執行時，使得所述處理器實現本技術實施例公開的任意一種誤差補償方法。
33.本技術實施例第四方面公開一種計算機可讀存儲介質，其存儲電腦程式，其中，所述電腦程式被處理器執行時實現本技術實施例公開的一種誤差補償方法。
34.與相關技術相比，本技術實施例具有以下有益效果：
35.終端設備通過agc電壓對rsrp估計值進行校準調整，得到rsrp初始校準值，接著終端設備根據rsrp初始校準值以及所採用的通路，從當前使用的頻段對應的目標補償數據集中確定出誤差補償數據，並採用誤差補償數據對rsrp初始校準值進行補償，而目標補償數據集為多個補償數據集中的一個，且多個補償數據集根據預先獲得的rsrp校準數據獲得，因此，能夠在對rsrp估計值進行校準的基礎上，提供一個誤差補償數據對rsrp初始校準值進行補償，進一步優化rsrp的測量精度。
附圖說明
36.為了更清楚地說明本技術實施例中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本技術的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。
37.圖1為一個實施例中誤差補償方法的應用場景圖；
38.圖2為一個實施例中誤差補償方法的流程示意圖；
39.圖3是一個實施例公開的另一種誤差補償方法的流程示意圖；
40.圖4是本技術實施例公開的一種誤差補償裝置的結構示意圖；
41.圖5是一個實施例公開的一種終端設備的結構示意圖。
具體實施方式
42.下面將結合本技術實施例中的附圖，對本技術實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本技術一部分實施例，而不是全部的實施例。基於本技術中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本技術保護的範圍。
43.需要說明的是，本技術實施例及附圖中的術語「包括」和「具有」以及它們任何變
形，意圖在於覆蓋不排他的包含。例如包含了一系列步驟或單元的過程、方法、系統、產品或設備沒有限定於已列出的步驟或單元，而是可選地還包括沒有列出的步驟或單元，或可選地還包括對於這些過程、方法、產品或設備固有的其它步驟或單元。
44.本技術實施例公開了一種誤差補償方法、裝置、終端設備及可存儲介質，能夠簡化在需要多次投屏到一個設備的情況下的投屏方式，提高了投屏的智能化程度。以下分別進行詳細說明。
45.請參閱圖1，圖1為一個實施例中誤差補償方法的應用場景圖。如圖1所示，可包括終端設備10和手機測試座20，終端設備10中包括參考信號接收功率(reference sign al received power，rsrp)估計模塊110、自動增益調整模塊120以及誤差補償模塊130。終端設備可以為智慧型手機。終端設備10中還可以包括處理器。終端設備10中的計算機系統可以為windows、linux、ios或unix，在此不做具體限定。終端設備10中的rs rp估計模塊110獲得終端設備的rsrp估計值，自動增益調整模塊120通過自動增益控制(automatic gain control，agc)電壓對rsrp估計值進行調整，獲得終端設備的rs rp初始校準值；誤差補償模塊130中預先獲得有多個補償數據集，多個補償數據集根據誤差補償模塊130預先獲得的rsrp校準數據獲得的，不同頻段參數分別對應不同的補償數據集；誤差補償模塊130從多個補償數據集中確定當前頻段對應的目標補償數據集，根據rsrp初始校準值以及終端設備10所採用的rx通路，從目標補償數據集中確定誤差補償數據，並採用誤差補償數據對rsrp初始校準值進行補償，以使手機測試座20接收到誤差補償後的rsrp初始校準值。

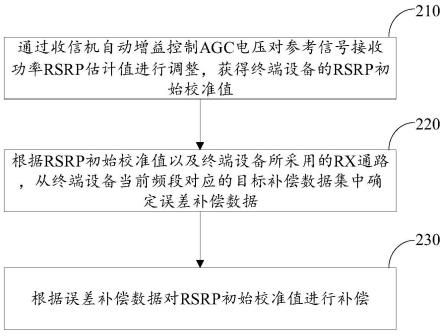

46.請參閱圖2，圖2為一個實施例中誤差補償方法的流程示意圖，該方法可應用於如圖1所示的應用場景中的終端設備10。如圖2所示，該方法可包括以下步驟：
47.210、通過收信機自動增益控制agc電壓對參考信號接收功率rsrp估計值進行調整，獲得終端設備的rsrp初始校準值。
48.在本技術實施例中，終端設備獲得終端設備的rsrp估計值，可以通過終端收信機對接收到的信號的功率進行一個估算測量，得到的數值即為rsrp估計值；終端設備再通過終端收信機agc電壓的調整，可生成一個agc補償值，採用agc補償值對rsrp估計值進行補償，以實現對rsrp估計值的校準調整，從而得到終端設備的rsrp初始校準值。
49.在這裡，rsrp初始校準值一般來說可以認為是終端設備當前接收到的信號的功率值，但由於終端設備各個天線通路並行工作時存在的幹擾以及小區參考信號電平較低時，rsrp初始校準值與實際參考信號的電平值之間的誤差較大，因此，需要執行下述步驟對rsrp初始校準值作進一步補償。
50.220、根據rsrp初始校準值以及終端設備所採用的rx通路，從終端設備當前頻段對應的目標補償數據集中確定誤差補償數據。
51.230、根據誤差補償數據對rsrp初始校準值進行補償。其中，目標補償數據集為預先獲得的多個補償數據集中的一個，多個補償數據集根據預先獲得的rsrp校準數據獲得，不同頻段參數分別對應不同的補償數據集，每個補償數據集包括一個頻段下的各個通路的誤差補償數據；rsrp校準數據為在不同測試環境下不同工作模式的各個通路的rsrp校準數據，測試環境參數包括頻段以及參考信號電平，不同工作模式的各個通路包括雙天線接收模式和4路天線接收模式下每條天線對應的一個信號接收rx通路。
52.在本技術實施例中，終端設備根據預先獲得的不同頻段對應的rsrp校準數據，預
先得到不同頻段對應的補償數據集，並再根據終端設備當前所用的頻段，從預先得到的多個補償數據集中確定目標補償數據集，目標補償數據集為終端設備當前所用的頻段所對應的補償數據集。由於預先得到的每個補償數據集中，均包含一個頻段下終端設備的各個通路的誤差補償數據，因此，終端設備在確定目標補償數據集後，根據終端設備當前所採用的通路，也就是獲得的rsrp估計值以及rsrp初始校準值所對應的通路，從目標補償數據集中確定所採用的通路對應的誤差補償數據，最後根據rsrp初始校準值從所採用的通路對應的誤差補償數據中確定出具體的一個誤差補償數據，並採用確定出的具體的一個誤差補償數據對rsrp初始校準值進行補償。
53.採用上述實施例，能夠在對rsrp估計值進行校準的基礎上，提供一個誤差補償數據對agc校準後得到的rsrp初始校準值進一步進行補償，進一步優化rsrp的測量精度。
54.在一個實施例中，請參閱圖3，圖3是一個實施例公開的另一種誤差補償方法的流程示意圖。該方法可應用於如圖1所示的應用場景中的終端設備10。如圖3所示，該方法可包括以下步驟：
55.310、通過收信機自動增益控制agc電壓對參考信號接收功率rsrp估計值進行調整，獲得終端設備的rsrp初始校準值。
56.320、確定終端設備當前頻段對應的目標補償數據集以及目標校準數據集。
57.在本技術實施例中，終端設備預先獲得的rsrp校準數據包含多個校準數據集，預先獲得的多個校準數據集以及多個補償數據集，分別與不同頻段相對應，也就是說，針對任一頻段，該頻段可對應一個校準數據集以及補償數據集。因此，終端設備根據當前所採用的頻段，可確定出當前所採用的頻段所對應的校準數據集以及補償數據集，即目標校準數據集和目標補償數據集。
58.330、根據終端設備所採用的rx通路，確定在目標補償數據集中所採用的rx通路對應的補償數據，以及確定在目標校準數據集中所採用的rx通路對應的校準數據。其中，rsrp校準數據包括不同頻段對應的校準數據集，每個校準數據集包括任一頻段下不同工作模式的各個通路在不同信號電平參數下的校準數據。
59.在本技術實施例中，針對預先獲得的任一頻段對應的補償數據集以及校準數據集中，包括了終端設備在不同模式下各個通路所對應的補償數據以及校準數據，並且在不同模式下各個通路所對應的補償數據以及校準數據中，還包括了不同信號電平參數下的補償數據以及校準數據。因此，終端設備根據所採用的rx通路，從目標補償數據集中確定所採用的rx通路對應的補償數據，以及從目標校準數據集中確定所採用的rx通路對應的校準數據。
60.340、根據rsrp初始校準值、目標補償數據集中所採用的rx通路對應的補償數據和目標校準數據集中所採用的rx通路對應的校準數據，確定終端設備當前頻段下的誤差補償數據。
61.在本技術實施例中，終端設備根據rsrp初始校準值以及確定的所採用的rx通路對應的補償數據和所採用的rx通路對應的校準數據，確定具體的一個誤差補償數據，終端設備可以根據rsrp初始校準值，從確定的所採用的rx通路對應的校準數據中找出rsrp初始校準值對應的校準數據，接著根據rsrp初始校準值對應的校準數據所對應的信號電平參數，從確定的所採用的rx通路對應的補償數據中，找出在該相同信號電平參數下的補償數據，
multiple output，mimo)天線對應的rx2通路以及分集mimo天線對應的rx3通路。終端設備在4路天線接收模式下且rx0通路、rx1通路、rx2通路以及rx3通路均處於開啟狀態下，終端設備參考信號電平數列{-120dbm，-110dbm，-100dbm，-90dbm，-80dbm}中的各個參考信號電平，分別獲取rx0通路、rx1通路、rx2通路以及rx3通路在上述各個參考信號電平下的校準數據，得到rx0通路、rx1通路、rx2通路以及rx3通路分別對應的校準數據，可以為rx0通路對應的{r00，r01，r02，r03，r04}數列、rx1通路對應的{r10，r11，r12，r13，r14}數列、rx2通路對應的{r20，r21，r22，r23，r24}數列以及rx3通路對應的{r30，r31，r32，r33，r34}數列。其中，r00為4路天線接收模式下的rx0通路在-120dbm參考信號電平下的校準數據，r10為4路天線接收模式下的rx1通路在-120dbm參考信號電平下的校準數據，r20為4路天線接收模式下的rx2通路在-120dbm參考信號電平下的校準數據，r30為4路天線接收模式下的rx3通路在-120dbm參考信號電平下的校準數據，以此類推。上述得到的4個通路對應的數列，可以組成式(2)所示的數據矩陣，
[0073][0074]
式(2)的數據矩陣即為頻段1和4路天線工作模式下的校準數據集。終端設備採用上述方式，可預先獲得不同頻段以及不同工作模式下的校準數據集，也就是rsrp校準數據。
[0075]
採用上述實施例，終端設備能夠預先獲得不同頻段以及不同工作模式下的校準數據集，提高後續確定補償數據集以及進行誤差補償的過程的效率，並且在各個通路處於開啟的狀態下獲得的校準數據集，使得依據校準數據得到的補償數據集，能夠更好地對終端設備由於各個rx通路的同時工作而產生的幹擾進行補償，提高了誤差補償的準確性。
[0076]
在一些實施例中，根據預先獲得的rsrp校準數據獲得的多個補償數據集，通過以下方法預先獲得：
[0077]
分別將相同頻段下，每個通路在各個參考信號電平下的校準數據與相同通路對應的參考信號電平的電平值作差，得到相同頻段下各個通路對應的誤差補償數據，其中，每個頻段下各個通路對應的誤差補償數據形成一個補償數據集。
[0078]
在本技術實施例中，終端設備可以根據預先獲得rsrp校準數據，在執行上述實施例的誤差補償過程之前，預先獲得多個補償數據集。針對每個頻段，終端設備可以將該頻段下各個通路在不同參考信號電平下的校準數據，與對應的參考信號電平直接進行做差計算，從而得到相同頻段下各個通路對應的誤差補償數據。其中，每個頻段下，各個通路對應的誤差補償數據組成一個補償數據集。
[0079]
舉例來說，針對每個頻段如頻段1，在不同工作模式如雙天線接收模式下，在參考信號電平數列{-120dbm，-110dbm，-100dbm，-90dbm，-80dbm}中的各個參考信號電平下，得到的rx0通路對應的校準數列為{r00，r01，r02，r03，r04}數列，rx1通路對應的校準數列為{r10，r11，r12，r13，r14}數列。由於r00為雙天線接收模式下的rx0通路在-120dbm參考信號電平下的校準數據，r10為雙天線接收模式下的rx1通路在-120dbm參考信號電平下的校準數據，以此類推。因此，終端設備可以將r00與-120dbm進行做差計算，得到le00，le00＝-120-r00；將將r01與-110dbm進行做差計算，得到le01，le01＝-110-r01；將r02與-100dbm進
行做差計算，得到le02，le02＝-100-r02；將r03與-90dbm進行做差計算，得到le03，le03＝-90-r03；將r04與-80db m進行做差計算，得到le04，le04＝-80-r04；得到數列{-120-r00,-110-r01,-100-r02,-90-r03,-80-r04}，表示為{le00,le01,le02,le03,le04}。在這裡，le00為在頻段1以及雙天線接收模式下，終端設備的rx0通路在-120dbm參考信號電平下的誤差補償數據，le01為在頻段1以及雙天線接收模式下，終端設備的rx0通路在-110dbm參考信號電平下的誤差補償數據，以此類推。數列{le00,le01,le02,le03,le04}則為在頻段1以及雙天線接收模式下，終端設備的rx0通路對應的誤差補償數據。同樣地，將雙天線接收模式下，在參考信號電平數列{-120dbm，-110dbm，-100dbm，-90dbm，-80dbm}中的各個參考信號電平下，得到的rx1通路對應的校準數列為{r10，r11，r12，r13，r14}數列，對應地與參考信號電平數列{-120dbm，-110dbm，-100dbm，-90dbm，-80dbm}中的各個參考信號電平進行做差，得到在頻段1以及雙天線接收模式下，終端設備的rx1通路對應的誤差補償數據數列{le10,le11,le12,le13,le14}。在本技術實施例中，數列僅為一種數據的表示形式，並未對數據進行了限定。在這裡，le10為在頻段1以及雙天線接收模式下，終端設備的rx1通路在-120dbm參考信號電平下的誤差補償數據，le11為在頻段1以及雙天線接收模式下，終端設備的rx1通路在-110dbm參考信號電平下的誤差補償數據，以此類推。上述得到的2個通路對應的數列，可以組成式(3)所示的數據矩陣，
[0080][0081]
式(3)的數據矩陣即為在頻段1和雙天線工作模式下的補償數據集。
[0082]
針對每個頻段如頻段1，在不同工作模式如4路天線接收模式下，將主集天線對應的rx0通路對應的校準數據數列{r00，r01，r02，r03，r04}數列、分集天線對應的rx1通路對應的校準數據數列{r10，r11，r12，r13，r14}數列、主集mimo天線對應的rx2通路對應的校準數據數列{r20，r21，r22，r23，r24}數列以及分集mimo天線對應的rx3通路對應的校準數據數列{r30，r31，r32，r33，r34}數列，分別與參考信號電平數列{-120dbm，-110dbm，-100dbm，-90dbm，-80dbm}中的各個參考信號電平對應地進行做差計算，在頻段1以及4路天線接收模式下，終端設備的rx0通路、rx1通路、rx2通路以及rx3通路分別對應的誤差補償數據數列。上述得到的4個通路對應的誤差補償數列，可以組成式(4)所示的數據矩陣，
[0083][0084]
其中，式(4)的數據矩陣即為頻段1和4路天線工作模式下的補償數據集。le00為在頻段1以及4路天線接收模式下，終端設備的rx0通路在-120dbm參考信號電平下的誤差補償數據；le10為在頻段1以及4路天線接收模式下，終端設備的rx1通路在-120dbm參考信號電平下的誤差補償數據；le20為在頻段1以及4路天線接收模式下，終端設備的rx2通路在-120dbm參考信號電平下的誤差補償數據；le30為在頻段1以及4路天線接收模式下，終端設備的rx3通路在-120dbm參考信號電平下的誤差補償數據，以此類推。
[0085]
終端設備採用上述方式，可預先獲得不同頻段以及不同工作模式下的補償數據
集。
[0086]
採用上述實施例，終端設備能夠根據預先獲得不同頻段以及不同工作模式下的校準數據集，預先獲得不同頻段以及不同工作模式下的補償數據集，獲得過程簡便，且提高了後續誤差補償的過程的效率和準確性。
[0087]
在一些實施例中，為了處理方便，可以將在不同頻段以及不同工作模式下的校準數據集以及補償數據集，均表示成4*n矩陣的形式，n為劃分的參考信號電平的數量，矩陣的第一行對應主集天線對應的通路如rx0通路，第二行對應分集天線對應的通路如rx1通路，第三行對應主集mimo天線對應的通路如rx2通路，第四行對應分集mimo天線對應的通路如rx3通路。對於處於雙天線接收模式下的校準數據集和補償數據集，由於僅有兩個通路，因此可以將後兩行數據直接賦0。能夠便於終端設備進行查找和調用。
[0088]
在一些實施例中，當相同頻段對應多個補償數據集時，將相同頻段下對應同一通路的多個誤差補償數據進行平均，得到的平均值作為相同頻段下對應同一通路的誤差補償數據；
[0089]
當相同頻段對應多個校準數據集時，將相同頻段下對應同一通路的多個校準數據進行平均，得到的平均值作為相同頻段下對應同一通路的校準數據。
[0090]
在本技術實施例中，終端設備在檢測到一個頻段對應有多個補償數據集時，例如，終端設備檢測到其他終端設備獲得的不同頻段對應的補償數據集時，終端設備可以將該頻段對應的多個補償數據集進行平均處理，得到的平均後的補償數據集為該頻段對應的補償數據集。終端設備具體可以將一個頻段下各個通路對應的誤差補償數據進行平均計算，得到的平均值作為該頻段下對應同一通路的誤差補償數據。舉例來說，數列{le00，le01，le02，le03，le04}和數列{le00』，le01』，le02』，le03』，le04』}均為在頻段1以及雙天線接收模式下，終端設備的rx0通路對應的誤差補償數據，終端設備可分別將le00與le00』進行平均，將le01與le01』進行平均，將le02與le02』進行平均，將le03與le03』進行平均，將le04與le04』進行平均，等等。得到數列進行平均，等等。得到數列統一作為在頻段1以及雙天線接收模式下對應rx0通路的誤差補償數據。同樣的，對補償數據集中其他通路對應的誤差補償數據做相同處理，得到統一的一個相同頻段下的補償數據集。
[0091]
對於校準數據集，終端設備在檢測到一個頻段對應有多個校準數據集時，終端設備可以將該頻段對應的多個校準數據集進行平均處理，得到的平均後的校準數據集為該頻段對應的校準數據集。終端設備具體可以將一個頻段下各個通路對應的校準數據進行平均計算，得到的平均值作為該頻段下對應同一通路的校準數據。舉例來說，數列{r00，r01，r02，r03，r04}和數列{r00』，r01』，r02』，r03』，r04』}均為在頻段1以及雙天線接收模式下，終端設備的rx0通路對應的校準數據，終端設備可分別將r00與r00』進行平均，將r01與r01』進行平均，將r02與r02』進行平均，將r03與r03』進行平均，將r04與r04』進行平均，等等。得到數列統一作為在頻段1以及雙天線接收模式下對應rx0通路的校準數據。同樣的，對校準數據集中其他通路對應的校準數據做相同處理，得到統一的一個相同頻段下的校準數據集。
[0092]
採用上述實施例，能夠獲得同一頻段下足夠多的補償數據集和校準數據集作為樣本，合理地確定一個補償數據集和校準數據集作為該頻段下的唯一補償數據集和校準數據
集，提高了所使用的補償數據集和校準數據集的準確性。
[0093]
在一些實施例中，步驟340根據rsrp初始校準值、目標補償數據集中所採用的rx通路對應的補償數據和目標校準數據集中所採用的rx通路對應的校準數據，確定終端設備當前頻段下的誤差補償數據的過程，可以包括以下步驟：
[0094]
判定初始校準值落入的目標校準數據區間，形成目標校準數據區間的相鄰兩個校準數據確定為目標校準數據，其中，目標校準數據集包含終端設備所採用的rx通路對應有多個校準數據，相鄰兩個校準數據形成一個校準數據區間；
[0095]
根據目標校準數據從目標補償數據集中所採用的rx通路對應的補償數據中確定目標補償數據，目標補償數據與任一目標校準數據處於同一參考信號電平下；
[0096]
根據目標校準數據以及目標補償數據計算終端設備當前頻段下的誤差補償數據。
[0097]
在本技術實施例中，目標校準數據集包含所採用的rx通路對應的多個校準數據，相鄰的兩個校準數據組成一個校準數據區間，這裡的相鄰兩個校準數據為所採用的rx通路對應的多個校準數據按照大小順序排列後，相鄰的兩個校準數據。另外，所採用的rx通路對應的多個校準數據中最小的校準數據和最大的校準數據可分別與負無窮和正無窮組成一個校準數據區間。
[0098]
終端設備可以將獲得的rsrp初始校準值，與目標校準數據集中所採用的rx通路對應的各個校準數據進行比較，確定rsrp初始校準值在目標校準數據集中所採用的rx通路對應的各個校準數據中的大小關係，從而確定rsrp初始校準值在所採用的rx通路對應的多個校準數據所組成的多個校準數據區間中，所落入的區間，落入的區間為目標校準數據區間，組成目標校準數據區間的兩個校準數據為目標校準數據。
[0099]
終端設備根據目標校準數據從目標補償數據集中所採用的rx通路對應的補償數據中確定目標補償數據，目標補償數據與任意一個目標標準數據處於同一參考信號電平下。也就是說確定目標校準數據後，根據得到這兩個目標校準數據時終端設備所在的兩個參考信號電平，將在所採用的rx通路對應的多個補償數據中，在其中一個參考信號電平下的補償數據確定為目標補償數據。終端設備根據目標校準數據和目標補償數據計算最終的誤差補償數據，以對rsrp初始校準值進行誤差補償。
[0100]
舉例來說，以式(2)所示的數據矩陣作為目標校準數據集進行說明，也就是以在頻段1和4路天線工作模式下的校準數據集作為目標標準數據集進行說明。以及，以式(4)所示的數據矩陣作為目標補償數據集進行說明，也就是以在頻段1和4路天線工作模式下的補償數據集作為目標補償數據集進行說明。終端設備所採用的通路為主集天線對應的通路即rx0通路時，可以採用如式(5)所示的插值算法計算當前頻段下的誤差補償數據，
[0101][0102]
其中，r0e為所採用的rx0通路的rsrp初始校準值，數列其中，r0e為所採用的rx0通路的rsrp初始校準值，數列為在頻段1以及4路天線接收模式下對應rx0通路的校準數據，該數列中的各個校準數據已按照從小到大的順序進行排列，數列中的各個校準數據已按照從小到大的順序進行排列，數列為在頻段1以及4路天線接收模式下對應rx0通路的誤差補償數據。為4路天線接收模式下的rx0通路在-120dbm參考信號電平下的校準數據，為4路天線接收模式下的rx0通路在-110dbm參考信號電平下的校準數據，為4路天線接收模式下的rx0通路在-100dbm參考信號電平下的校準數據，為4路天線接收模式下的rx0通路在-90dbm參考信號電平下的校準數據，為4路天線接收模式下的rx0通路在-80dbm參考信號電平下的校準數據。為4路天線接收模式下的rx0通路在-120dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx0通路在-110dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx0通路在-100dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx0通路在-90dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx0通路在-80dbm參考信號電平下的誤差補償數據。
[0103]
根據上述式(5)可知，終端設備所採用的通路為主集天線對應的通路即rx0通路時，若rsrp初始校準數據r0e小於等於也就是落入與負無窮形成的目標
[0104]
校準數據區間，那麼目標校準數據則為r 00，由於r 00為4路天線接收模式下的rx0通路在-120dbm參考信號電平下的校準數據，因此將同處於-120dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r0e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx0通路在-110dbm參考信號
電平下的校準數據，因此將同處於-110dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r0e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx0通路在-100dbm參考信號電平下的校準數據，因此將同處於-100dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r0e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx0通路在-90dbm參考信號電平下的校準數據，因此將同處於-90dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r0e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx0通路在-80dbm參考信號電平下的校準數據，因此將同處於-80dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r0e大於也就是落入與正無窮形成的目標校準數據區間，那麼目標校準數據則為由於為4路天線接收模式下的rx0通路在-80dbm參考信號電平下的校準數據，因此將同處於-80dbm參考信號電平下的直接確定為目標補償數據。
[0105]
在本技術實施例中，對於在雙天線接收模式下工作的主集天線對應的通路，可以採用式(5)所示的插值算法計算當前頻段下的誤差補償數據。
[0106]
終端設備所採用的通路為分集天線對應的通路即rx1通路時，可以採用如式(6)所示的插值算法計算當前頻段下的誤差補償數據，
[0107][0108]
其中，r1 e為所採用的rx1通路的rsrp初始校準值，數列
為在頻段1以及4路天線接收模式下對應rx1通路的校準數據，該數列中的各個校準數據已按照從小到大的順序進行排列，數列中的各個校準數據已按照從小到大的順序進行排列，數列為在頻段1以及4路天線接收模式下對應rx1通路的誤差補償數據。為4路天線接收模式下的rx1通路在-120dbm參考信號電平下的校準數據，為4路天線接收模式下的rx1通路在-110dbm參考信號電平下的校準數據，為4路天線接收模式下的rx1通路在-100dbm參考信號電平下的校準數據，為4路天線接收模式下的rx1通路在-90dbm參考信號電平下的校準數據，為4路天線接收模式下的rx1通路在-80dbm參考信號電平下的校準數據。為4路天線接收模式下的rx1通路在-120dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx1通路在-110dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx1通路在-100dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx1通路在-90dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx1通路在-80dbm參考信號電平下的誤差補償數據。
[0109]
根據上述式(6)可知，終端設備所採用的通路為主集天線對應的通路即rx1通路時，若rsrp初始校準數據r1e小於等於也就是落入與負無窮形成的目標校準數據區間，那麼目標校準數據則為由於為4路天線接收模式下的rx1通路在-120dbm參考信號電平下的校準數據，因此將同處於-120dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r1e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx1通路在-110dbm參考信號電平下的校準數據，因此將同處於-110dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r1e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx1通路在-100dbm參考信號電平下的校準數據，因此將同處於-100dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r1e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx1通路在-90dbm參考信號電平下的校準數據，因此將同處於-90dbm參考信號電平下的
直接確定為目標補償數據；若rsrp初始校準數據r1e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx1通路在-80dbm參考信號電平下的校準數據，因此將同處於-80dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r1e大於也就是落入與正無窮形成的目標校準數據區間，那麼目標校準數據則為由於為4路天線接收模式下的rx1通路在-80dbm參考信號電平下的校準數據，因此將同處於-80dbm參考信號電平下的直接確定為目標補償數據。
[0110]
在本技術實施例中，對於在雙天線接收模式下工作的分集天線對應的通路，可以採用式(6)所示的插值算法計算當前頻段下的誤差補償數據。
[0111]
終端設備所採用的通路為主集mimo天線對應的通路即rx2通路時，可以採用如式(7)所示的插值算法計算當前頻段下的誤差補償數據，
[0112][0113]
其中，r2e為所採用的rx2通路的rsrp初始校準值，數列其中，r2e為所採用的rx2通路的rsrp初始校準值，數列為在頻段1以及4路天線接收模式下對應rx2通路的校準數據，該數列中的各個校準數據已按照從小到大的順序進行排列，數列中的各個校準數據已按照從小到大的順序進行排列，數列為在頻段1以及4路天線接收模式下對應rx2通路的誤差補償數據。為4路天線接收模式下的rx2通路在-120dbm參考信號電平下的校準數據，為4路天線接收模式下的rx2通路在-110dbm參考信號電平下的校準數據，為4路天線接收模式下的rx2通路在-100dbm參考信號電平下的校準數據，為4路天線接收模式下的rx2通路在-90dbm參考信號電平下的校準數據，為4路天線接收模式下的rx2通路在-80dbm參考信號電平下的校準數據。為4路天線接收模式下的rx2通路在-120dbm參考信號電平下的
誤差補償數據，為4路天線接收模式下的rx2通路在-110dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx2通路在-100dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx2通路在-90dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx2通路在-80dbm參考信號電平下的誤差補償數據。
[0114]
根據上述式(7)可知，終端設備所採用的通路為主集天線對應的通路即rx2通路時，若rsrp初始校準數據r2e小於等於也就是落入與負無窮形成的目標校準數據區間，那麼目標校準數據則為由於為4路天線接收模式下的rx2通路在-120dbm參考信號電平下的校準數據，因此將同處於-120dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r2e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx2通路在-110dbm參考信號電平下的校準數據，因此將同處於-110dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r2e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx2通路在-100dbm參考信號電平下的校準數據，因此將同處於-100dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r2e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx2通路在-90dbm參考信號電平下的校準數據，因此將同處於-90dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r2e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx2通路在-80dbm參考信號電平下的校準數據，因此將同處於-80dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r2e大於也就是落入與正無窮形成的目標校準數據區間，那麼目標校準數據則為由於為4路天線接收模式下的rx2通路在-80dbm參考信號電平下的校準數據，因此將同處於-80dbm參考信號電平下的直接確定為目標補償數據。
[0115]
終端設備所採用的通路為分集mimo天線對應的通路即rx3通路時，可以採用如式(8)所示的插值算法計算當前頻段下的誤差補償數據，
[0116][0117]
其中，r3e為所採用的rx3通路的rsrp初始校準值，數列其中，r3e為所採用的rx3通路的rsrp初始校準值，數列為在頻段1以及4路天線接收模式下對應rx3通路的校準數據，該數列中的各個校準數據已按照從小到大的順序進行排列，數列中的各個校準數據已按照從小到大的順序進行排列，數列為在頻段1以及4路天線接收模式下對應rx3通路的誤差補償數據。為4路天線接收模式下的rx3通路在-120dbm參考信號電平下的校準數據，為4路天線接收模式下的rx3通路在-110dbm參考信號電平下的校準數據，為4路天線接收模式下的rx3通路在-100dbm參考信號電平下的校準數據，為4路天線接收模式下的rx3通路在-90dbm參考信號電平下的校準數據，為4路天線接收模式下的rx3通路在-80dbm參考信號電平下的校準數據。為4路天線接收模式下的rx3通路在-120dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx3通路在-110dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx3通路在-100dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx3通路在-90dbm參考信號電平下的誤差補償數據，為4路天線接收模式下的rx3通路在-80dbm參考信號電平下的誤差補償數據。
[0118]
根據上述式(8)可知，終端設備所採用的通路為主集天線對應的通路即rx3通路時，若rsrp初始校準數據r3e小於等於也就是落入與負無窮形成的目標校準數據區間，那麼目標校準數據則為由於為4路天線接收模式下的rx3通路在-120dbm參考信號電平下的校準數據，因此將同處於-120dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r3e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校
準數據由於為4路天線接收模式下的rx3通路在-110dbm參考信號電平下的校準數據，因此將同處於-110dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r3e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx3通路在-100dbm參考信號電平下的校準數據，因此將同處於-100dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r3e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx3通路在-90dbm參考信號電平下的校準數據，因此將同處於-90dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r3e大於且小於等於也就是落入與形成的目標校準數據區間，那麼目標校準數據則為和選用目標校準數據由於為4路天線接收模式下的rx3通路在-80dbm參考信號電平下的校準數據，因此將同處於-80dbm參考信號電平下的直接確定為目標補償數據；若rsrp初始校準數據r3e大於也就是落入與正無窮形成的目標校準數據區間，那麼目標校準數據則為由於為4路天線接收模式下的rx3通路在-80dbm參考信號電平下的校準數據，因此將同處於-80dbm參考信號電平下的直接確定為目標補償數據。
[0119]
採用上述實施例，能夠提高所確定的誤差補償數據的準確性，提高誤差補償結果的準確性。
[0120]
在一些實施例中，獲得各個通路在各個參考信號電平下的校準數據的過程，可以包括以下步驟：
[0121]
通過非信令綜測或接收輸入的補償參數，獲得各個通路在不同參考信號電平下的rs rp測試數據，測試數據為校準數據。
[0122]
在本技術實施例中，終端設備可以通過rx非信令綜測方式，或者終端設備接收用戶輸入的補償參數，即rx信令綜測方式，來獲得各個通路在不同參考信號電平下的rs rp測試數據，即校準數據。
[0123]
採用上述實施例，可以通過非信令綜測方式簡化誤差補償過程，也可以通過接收輸入的補償數據來提高誤差補償過程的效率和準確度，能夠適配不同的誤差補償環境。
[0124]
請參閱圖4，圖4是本技術實施例公開的一種誤差補償裝置的結構示意圖，該誤差補償裝置可應用於如圖1所示的應用場景中的終端設備。如圖4所示，該誤差補償裝置400可包括：初始校準模塊410、補償確定模塊420以及誤差補償模塊430。
[0125]
初始校準模塊410，用於通過收信機自動增益控制agc電壓對參考信號接收功率rsrp估計值進行調整，獲得終端設備的rsrp初始校準值；
[0126]
補償確定模塊420，用於根據rsrp初始校準值以及終端設備所採用的rx通路，從終端設備當前頻段對應的目標補償數據集中確定誤差補償數據；
[0127]
誤差補償模塊430，用於根據誤差補償數據對rsrp初始校準值進行補償；
[0128]
其中，目標補償數據集為預先獲得的多個補償數據集中的一個，多個補償數據集根據預先獲得的rsrp校準數據獲得，不同頻段參數分別對應不同的補償數據集，每個補償數據集包括一個頻段下的各個通路的誤差補償數據；rsrp校準數據為在不同測試環境下不同工作模式的各個通路的rsrp校準數據，測試環境參數包括頻段以及參考信號電平，不同工作模式的各個通路包括雙天線接收模式和4路天線接收模式下每條天線對應的一個信號接收rx通路。
[0129]
在一些實施例中，rsrp校準數據包括不同頻段對應的校準數據集，每個校準數據集包括任一頻段下不同工作模式的各個通路在不同信號電平參數下的校準數據。
[0130]
補償確定模塊420，還用於：
[0131]
確定終端設備當前頻段對應的目標補償數據集以及目標校準數據集；
[0132]
根據終端設備所採用的rx通路，確定在目標補償數據集中所採用的rx通路對應的補償數據，以及確定在目標校準數據集中所採用的rx通路對應的校準數據；
[0133]
根據rsrp初始校準值、目標補償數據集中所採用的rx通路對應的補償數據和目標校準數據集中所採用的rx通路對應的校準數據，確定終端設備當前頻段下的誤差補償數據。
[0134]
在一些實施例中，圖4所示的誤差補償裝置，還可以包括：
[0135]
數據獲得模塊440，用於根據預設步長，將單個子載波信號覆蓋的信號電平區間劃分為得到多個參考信號電平；
[0136]
分別針對每個頻段，在不同工作模式下各個通路都開啟的狀態下，獲得各個通路在各個參考信號電平下的校準數據，其中，一個頻段對應的各個通路的校準數據為一個校準數據集。
[0137]
在一些實施例中，數據獲得模塊440，還用於：
[0138]
分別將相同頻段下，每個通路在各個參考信號電平下的校準數據與相同通路對應的參考信號電平的電平值作差，得到相同頻段下各個通路對應的誤差補償數據，其中，每個頻段下各個通路對應的誤差補償數據形成一個補償數據集。
[0139]
在一些實施例中，數據獲得模塊440，還用於：
[0140]
當相同頻段對應多個補償數據集時，將相同頻段下對應同一通路的多個誤差補償數據進行平均，得到的平均值作為相同頻段下對應同一通路的誤差補償數據；
[0141]
當相同頻段對應多個校準數據集時，將相同頻段下對應同一通路的多個校準數據進行平均，得到的平均值作為相同頻段下對應同一通路的校準數據。
[0142]
在一些實施例中，補償確定模塊420，還用於：
[0143]
判定初始校準值落入的目標校準數據區間，形成目標校準數據區間的相鄰兩個校準數據確定為目標校準數據，其中，目標校準數據集包含終端設備所採用的rx通路對應有多個校準數據，相鄰兩個校準數據形成一個校準數據區間；
[0144]
根據目標校準數據從目標補償數據集中所採用的rx通路對應的補償數據中確定目標補償數據，目標補償數據與任一目標校準數據處於同一參考信號電平下；
[0145]
根據目標校準數據以及目標補償數據計算終端設備當前頻段下的誤差補償數據。
[0146]
在一些實施例中，數據獲得模塊440，還用於：
[0147]
通過非信令綜測或接收輸入的補償參數，獲得各個通路在不同參考信號電平下的rsrp測試數據，測試數據為校準數據。
[0148]
請參閱圖5，圖5是一個實施例公開的一種終端設備的結構示意圖。如圖5所示，該終端設備500可以包括：
[0149]
存儲有可執行程序代碼的存儲器510。
[0150]
與存儲器510耦合的處理器520。
[0151]
其中，處理器520調用存儲器510中存儲的可執行程序代碼，執行本技術實施例公開的任意一種誤差補償方法。
[0152]
需要說明的是，圖5所示的終端設備還可以包括電源、輸入按鍵、攝像頭、揚聲器、屏幕、rf電路、wi-fi模塊、藍牙模塊等未顯示的組件，本實施例不作贅述。
[0153]
本技術實施例公開一種計算機可讀存儲介質，其存儲電腦程式，其中，該電腦程式使得計算機執行本技術實施例公開的任意一種投屏方法。
[0154]
本技術實施例公開一種電腦程式產品，該電腦程式產品包括存儲了電腦程式的非瞬時性計算機可讀存儲介質，且該電腦程式可操作來使計算機執行本技術實施例公開的任意一種誤差補償方法。
[0155]
應理解，說明書通篇中提到的「一個實施例」或「一實施例」意味著與實施例有關的特定特徵、結構或特性包括在本技術的至少一個實施例中。因此，在整個說明書各處出現的「在一個實施例中」或「在一實施例中」未必一定指相同的實施例。此外，這些特定特徵、結構或特性可以以任意適合的方式結合在一個或多個實施例中。本領域技術人員也應該知悉，說明書中所描述的實施例均屬於可選實施例，所涉及的動作和模塊並不一定是本技術所必須的。
[0156]
在本技術的各種實施例中，應理解，上述各過程的序號的大小並不意味著執行順序的必然先後，各過程的執行順序應以其功能和內在邏輯確定，而不應對本技術實施例的實施過程構成任何限定。
[0157]
上述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物單元，即可位於一個地方，或者也可以分布到多個網絡單元上。可根據實際的需要選擇其中的部分或全部單元來實現本實施例方案的目的。
[0158]
另外，在本技術各實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以採用硬體的形式實現，也可以採用軟體功能單元的形式實現。
[0159]
上述集成的單元若以軟體功能單元的形式實現並作為獨立的產品銷售或使用時，可以存儲在一個計算機可獲取的存儲器中。基於這樣的理解，本技術的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的全部或者部分，可以以軟體產品的形式體現出來，該計算機軟體產品存儲在一個存儲器中，包括若干請求用以使得一臺計算機設備(可以為個人計算機、伺服器或者網絡設備等，具體可以是計算機設備中的處理器)執行本技術的各個實施例上述方法的部分或全部步驟。
[0160]
本領域普通技術人員可以理解上述實施例的各種方法中的全部或部分步驟是可
以通過程序來指令相關的硬體來完成，該程序可以存儲於一計算機可讀存儲介質中，存儲介質包括只讀存儲器(read-only memory，rom)、隨機存儲器(random access memor y，ram)、可編程只讀存儲器(programmable read-only memory，prom)、可擦除可編程只讀存儲器(erasable programmable read only memory，eprom)、一次可編程只讀存儲器(one-time programmable read-only memory，otprom)、電子抹除式可複寫只讀存儲器(electrically-erasable programmable read-only memory，eeprom)、只讀光碟(compact disc read-only memory，cd-rom)或其他光碟存儲器、磁碟存儲器、磁帶存儲器、或者能夠用於攜帶或存儲數據的計算機可讀的任何其他介質。
[0161]
以上對本技術實施例公開的誤差補償方法、裝置、終端設備及可存儲介質進行了詳細介紹，本文中應用了具體個例對本技術的原理及實施方式進行了闡述，以上實施例的說明只是用於幫助理解本技術的方法及其核心思想。同時，對於本領域的一般技術人員，根據本技術的思想，在具體實施方式及應用範圍上均會有改變之處，綜上所述，本說明書內容不應理解為對本技術的限制。
