公牛方形插座拆解(帶USB口還不夠還帶鬧鐘)
2023-10-11 09:34:32 1
知名品牌BULL公牛近期推出了一款設計獨特的床頭USB插座,和功能單調且外觀刻板的傳統插座相比,這款產品不僅造型小巧時尚,而且還加入了USB接口和時鐘設計,使得插座支持三臺設備同時充電,可隨時觀看時間,還能設置鬧鐘,不僅完全顛覆了傳統插座的形象,而且床頭放置這麼一款產品便能解決很多問題。
作為插線板一哥,公牛的產品獲得廣大消費者的認可,下面充電頭網就對公牛新推出的這款產品進行拆解,一起來看看其內部設計做工如何。
一、公牛床頭USB插座外觀
包裝盒正面印有BULL公牛品牌、產品外觀圖和名稱。
背面有產品的參數信息和防偽二維碼。
打開包裝盒,產品機身上套有防塵塑膠袋。
公牛床頭USB插座方柱造型設計,機身殼採用PC阻燃材質,側身為白色表面啞光處理,各面之間弧面過渡,兩端為紅色塑料板裝飾。
插頭兩側設有凹槽,體積很小,方便用戶插拔使用,插腳外套保護塑料殼。
插頭內側有「GNT-10BLAW」型號和「10A 250V」規格參數字樣,並且已經通過了3C認證。
電源線扁平設計,規格為300/500V 2 X 1.0mm²,插座背面還有兩個插孔,可以連接其他充電器。
電源線和機身連接處增加橡膠套,抗彎折。
線纜長度約為1.4米。
機身正面左端是時間顯示屏,右端是三個USB-A接口。
頂部設有左右方向按鍵和M菜單鍵,方向鍵可用來調節時間顯示屏亮度,菜單鍵則可用來設定鬧鐘。
通電後內置時鐘便開始走動,通過M鍵可調節時間和設定鬧鐘。
機身背面設有兩個2位插孔,並且設有安全門。
旁邊有最大2500W功率字樣。
機身兩端紅色裝飾板採用凹凸條紋設計,中心設有鏤空槽,保證鬧鐘鈴聲傳播通暢。
底部外殼上標註產品的參數信息產品型號:GNV-UUP152最大功率:2500W最大電流:10A額定電壓:250V~USB輸入:100-240V~50/60HZ 0.5AUSB輸出:5V3.1A 單口輸出5V2.4A產品已經通過了3C認證。
此外底部兩端還設有防滑墊。
使用ChargerLAB POWER-Z KT002檢測發現三個USB-A口的輸出協議一樣,都支持Apple 2.4A、Samsung 5V/2A和DCP協議。
二、公牛床頭USB插座拆解
產品機身殼採用卡扣進行封裝,兩端的紅色裝飾板同樣使用卡扣固定在機身殼上。
機身內部前後設有兩塊PCB板,電路板之間使用白色絕緣板隔離。
三個按鍵所在小板有小塑料板固定。
兩個安全門模塊,外殼使用卡扣封裝。
將兩塊PCB板從隔離板上取下,板子間通過兩根紅色導線連接,LED燈顯示區域覆蓋一塊塑料板,導光的同時還防止串光。

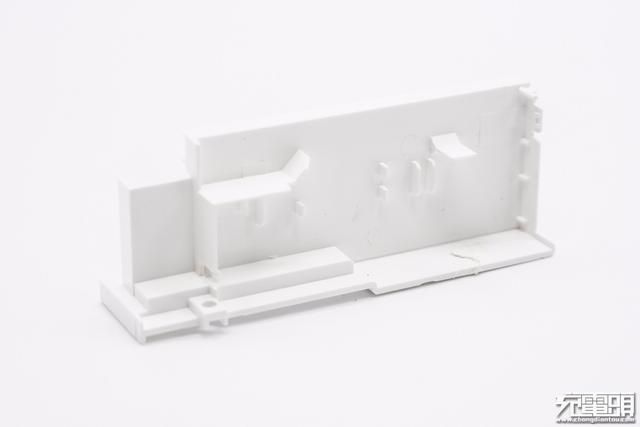

白色隔離板特寫,上面設有固定柱和小板,用來固定PCB板。
兩塊PCB板正面一覽。
板子背面一覽,沒有設有元器件,AC插腳側大電流走線露銅加錫。
經過對兩塊PCB板正背面觀察發現,板子上集成了2位AC插孔、USB充電器和時鐘控制電路,內置的充電器採用AC-DC降壓分三路輸出的設計架構。下面我們對電路板上的三個模塊一一進行了解。

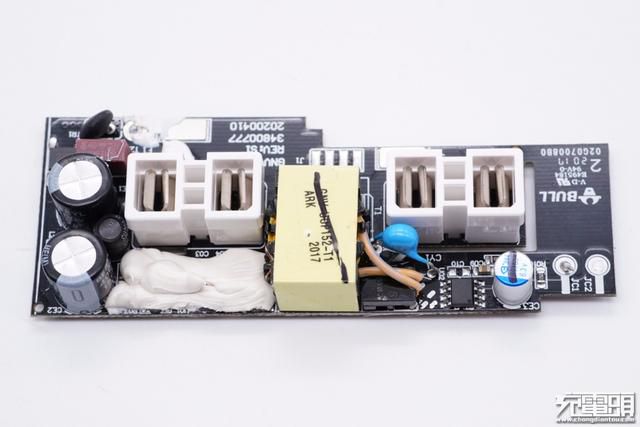

輸入端小板正面一覽。
2位AC插孔:

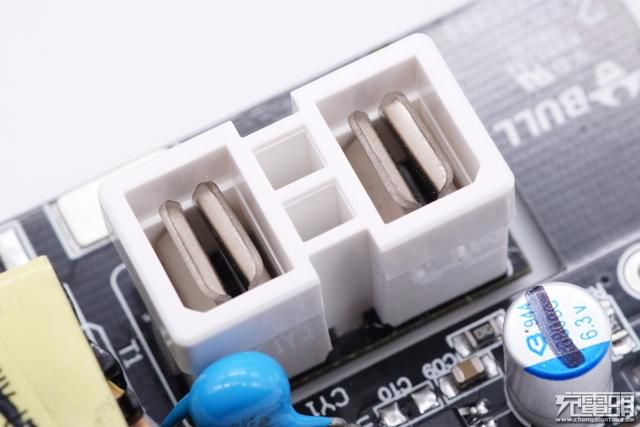

2位插口外套有絕緣塑料殼。
另一個插口同樣的設計做工。
充電器電路分析:
延時保險絲規格為2A 250V。
NTC浪湧抑制電阻用於抑制上電浪湧電流。
輸入端ABS210A整流橋。
兩顆高壓濾波電解電容規格均為400V 15μF,且都是綠寶石品牌。
工字電感外套熱縮管。
主控晶片來自通嘉,LD9164C,內置650V/4A開關管和控制器,原邊反饋,支持線損補償,超低待機功耗。所在區域打膠幫助導熱。
通嘉LD9164C資料信息。

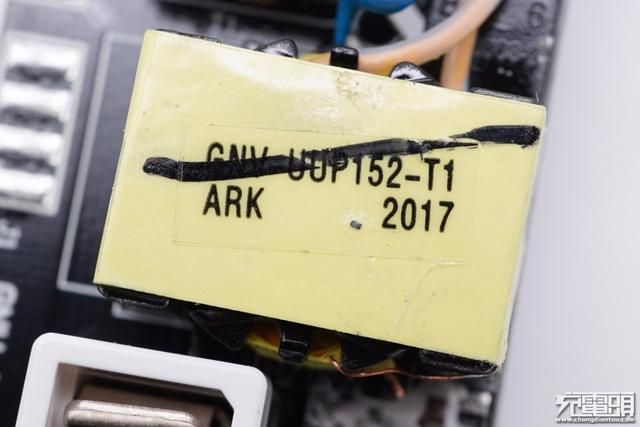

變壓器特寫,頂部貼有信息標籤。

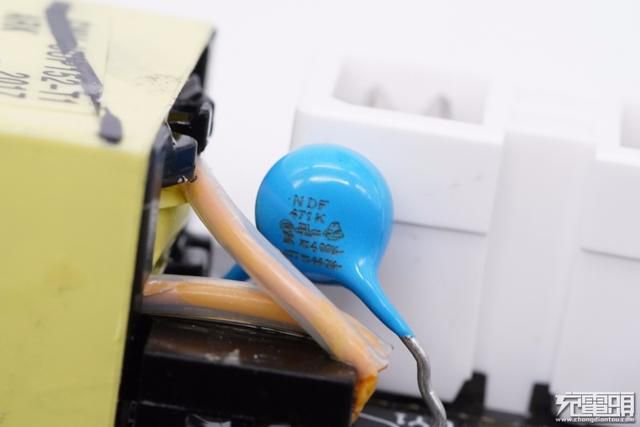

輸出抗幹擾藍色Y電容。
次級同步整流晶片也是來自通嘉,型號LD8925F1,內置NMOS管,耐壓45V,SOP-8封裝。

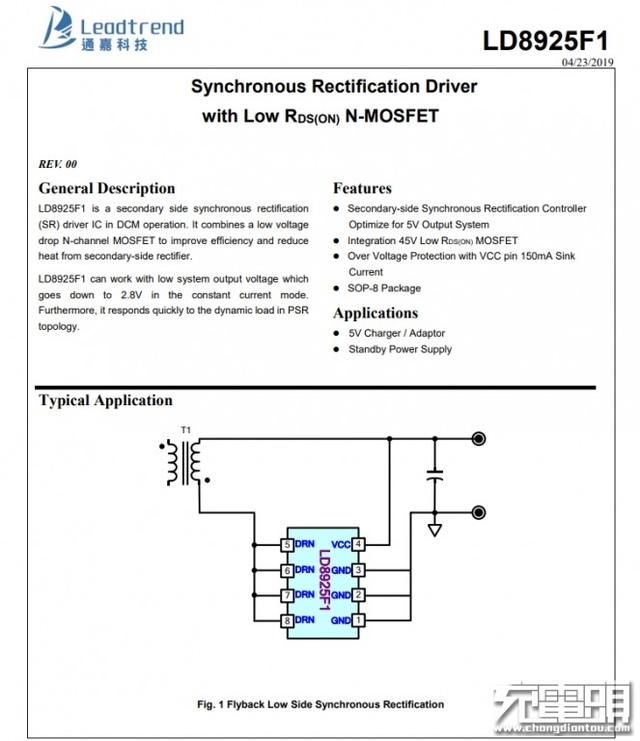

通嘉LD8925F1資料信息。
輸出濾波固態電容也是來自綠寶石,規格為6.3V 680μF。
另一塊小板一覽。
小板輸入端處還有兩顆綠寶石固態電容,規格也都是6.3V 680μF。
另一顆特寫。

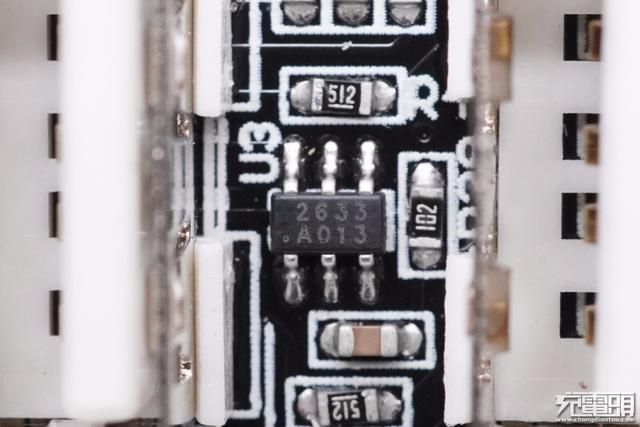

芯卓微 UC2633,USB自動識別晶片。

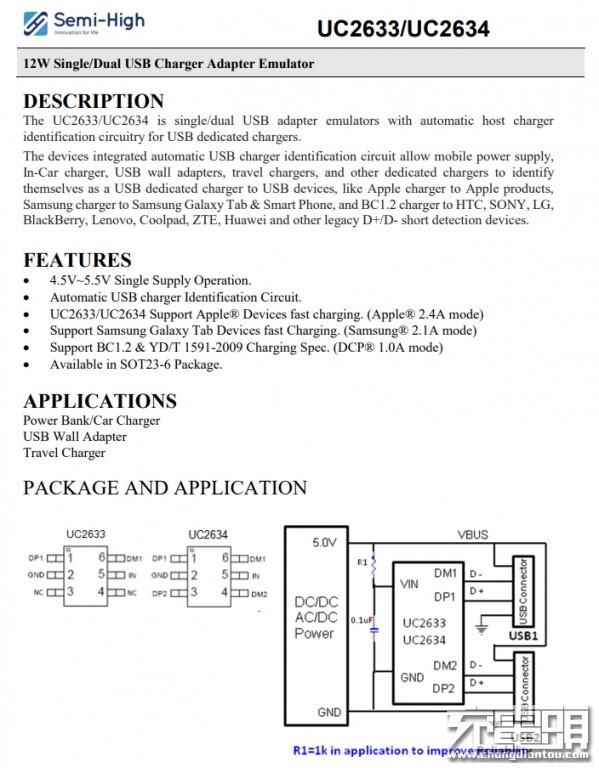

芯卓微 UC2633 詳細資料。
另外兩路採用UC2634,雙路USB自動識別IC。
USB-A母座特寫,過孔焊接,兩側還有塑料板加固。
時鐘電路分析:
達爾AS324A,低功耗4運放。
達爾AS324A資料信息。

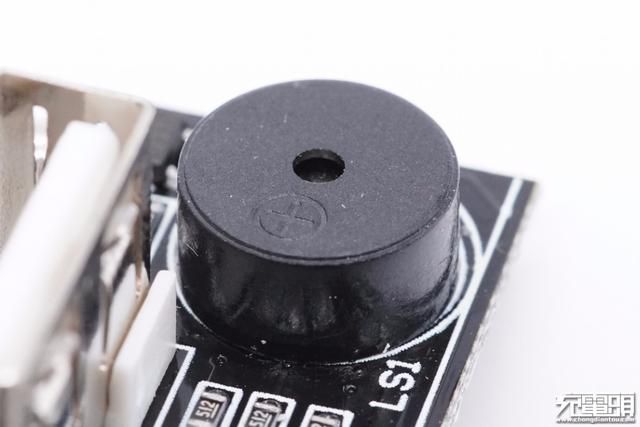

黑色蜂鳴器。
32.768KHz筒狀晶振,為時鐘顯示提供時鐘信號。
絲印JZ8F8632TSEE0的時鐘晶片,用於驅動LED進行時鐘顯示。

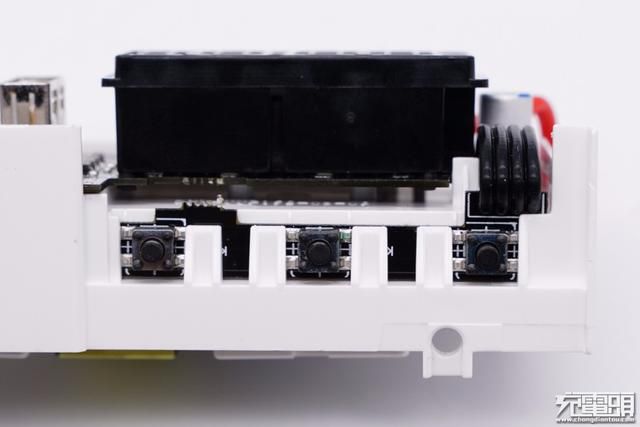

功能按鍵特寫,貼片焊接。
LED燈特寫,8字布局,用來顯示時鐘數字。

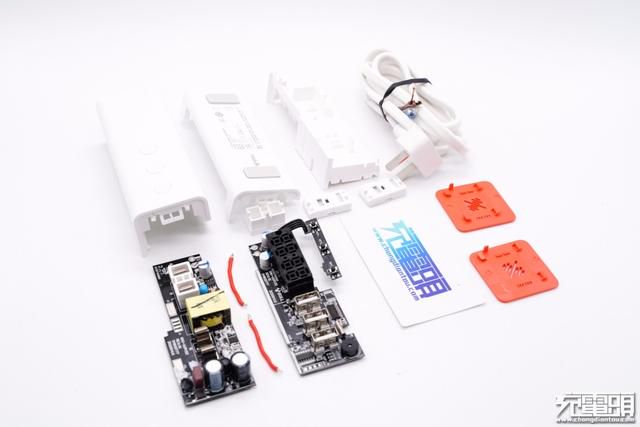

全部拆解完畢,來張全家福。
充電頭網拆解總結
充電頭網通過拆解了解到,兩個AC插口外套塑料殼,頂部設有安全門;充電器AC-DC部分採用了通嘉LD9164C LD8925F1一體化方案,初級控制器內置開關管,同步整流集成控制器和整流管。三路輸出5V恆壓,採用芯卓微UC2633/2634進行自動識別。輸入輸出均採用綠寶石品牌電容進行濾波。插座內部在兩塊PCB板之間設有固定隔離板,充電器主控晶片打膠導熱,LED燈上覆蓋隔離板,機身兩端設有鏤空槽,整體做工講究。
,
