一種園林建築測量用測量儀器固定裝置的製作方法
2023-10-25 18:21:15 2
1.本實用新型涉及園林技術領域，具體領域為一種園林建築測量用測量儀器固定裝置。
背景技術：
2.在進行園林建築施工時，一般都需要對測量儀器進行固定，然而現有技術中的儀器固定裝置不能對儀器位置進行微調整，這樣就需要重新調整固定裝置的位置，增加使用中的不便利性，為此提出一種園林建築測量用測量儀器固定裝置。
技術實現要素：
3.本實用新型的目的在於提供一種園林建築測量用測量儀器固定裝置，以解決上述背景技術中提出的問題。
4.為實現上述目的，本實用新型提供如下技術方案：一種園林建築測量用測量儀器固定裝置，包括圓環和支撐盤，所述支撐盤位於圓環內，所述支撐盤的底部安裝有套管，所述套管內固定安裝有支撐杆，所述支撐杆的兩端頭固定安裝於圓環的內部，所述支撐杆的兩端頭均螺接有螺紋環，所述支撐盤的底部安裝有夾持組件，所述圓環的底部安裝有支撐架，所述套管內設置有限位組件。
5.優選的，所述夾持組件包括兩個半弧形框，兩個所述半弧形框呈對稱分布設置於圓環與支撐盤之間，所述半弧形框內滑動安裝有均勻分布的滑塊，所述滑塊上滑動安裝有滑杆，所述滑杆的上端安裝有夾持塊，兩個所述半弧形框的底部固定安裝有l形支撐杆，兩個所述l形支撐杆的下端頭均開設有與之相插接的缺口，所述套管的外側壁安裝有連接杆，所述連接杆的下端連接有連接管，所述連接管的外側壁轉動安裝有分別與兩個l形支撐杆相螺接的螺母。
6.優選的，所述支撐架包括均勻分布的套筒，所述套筒的上端頭固定安裝於圓環的底面，所述套筒內插接有插杆，所述插杆的外側固定安裝有限位杆，所述套筒的外側壁開設有與限位杆相匹配的滑道，所述滑道的上、下端頭開設有卡槽。
7.優選的，所述限位杆的外側壁開設有限位槽，下端所述卡槽的內部固定安裝有與限位槽相匹配的限位卡塊。
8.優選的，所述支撐盤的外側壁固定安裝有水平儀。
9.優選的，所述限位組件包括限位條，所述限位條固定安裝於支撐杆的外側壁上，所述套管的外側壁開設有與限位條相匹配的凹槽。
10.與現有技術相比，本實用新型的有益效果是：一種園林建築測量用測量儀器固定裝置，通過設置的圓環、支撐盤、套管、支撐杆、螺紋環和限位組件的配合使用，將測量儀器放置在支撐盤上，通過擰動螺紋環調整支撐盤的位置，進而調整測量儀器的位置，通過限位組件，能夠避免支撐盤發生偏轉，通過設置的夾持組件，能夠將測量儀器進行夾持固定，通過調整位於半弧形框上的滑塊，能夠調整夾持測量儀器的位置，進而增加實用性，通過設置
的支撐架，能夠方便收放，便於攜帶和移動。
附圖說明

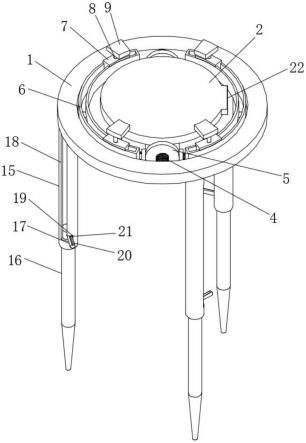

11.圖1為本實用新型的整體結構示意圖；
12.圖2為本實用新型的圓環及支撐盤底部結構示意圖；
13.圖3為本實用新型的夾持組件結構示意圖；
14.圖4為本實用新型的支撐架結構示意圖；
15.圖5為本實用新型的限位組件結構示意圖。
16.圖中：1-圓環、2-支撐盤、3-套管、4-支撐杆、5-螺紋環、6-半弧形框、7-滑塊、8-滑杆、9-夾持塊、10-l形支撐杆、11-缺口、12-連接杆、13-連接管、14-螺母、15-套筒、16-插杆、17-限位杆、18-滑道、19-卡槽、20-限位槽、21-限位卡塊、22-水平儀、23-限位條、24-凹槽。
具體實施方式
17.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
18.請參閱圖1-5，本實用新型提供一種技術方案：一種園林建築測量用測量儀器固定裝置，包括圓環1和支撐盤2，所述支撐盤2位於圓環1內，所述支撐盤2的底部安裝有套管3，所述套管3內固定安裝有支撐杆4，所述支撐杆4的兩端頭固定安裝於圓環1的內部，所述支撐杆4的兩端頭均螺接有螺紋環5，所述支撐盤2的底部安裝有夾持組件，所述圓環1的底部安裝有支撐架，所述套管3內設置有限位組件，在圓環1和支撐盤2通過支撐架支撐在相應位置時，將測量儀器放置到支撐盤2上，通過夾持組件對測量儀器進行夾持，需要對測量儀器的位置進行微調時，只需擰動螺紋環5，螺紋環5帶動套管3移動，通過限位組件能夠避免套管3的轉動，進而帶動支撐盤2移動，實現測量儀器的左、右方向的微調，待測量儀器的位置調整好後，擰動兩側的螺紋環5，使兩個螺紋環5與支撐盤2的表面緊密貼合，將支撐盤2的位置固定。
19.具體而言，所述夾持組件包括兩個半弧形框6，兩個所述半弧形框6呈對稱分布設置於圓環1與支撐盤2之間，所述半弧形框6內滑動安裝有均勻分布的滑塊7，所述滑塊7上滑動安裝有滑杆8，所述滑杆8的上端安裝有夾持塊9，兩個所述半弧形框6的底部固定安裝有l形支撐杆10，兩個所述l形支撐杆10的下端頭均開設有與之相插接的缺口11，所述套管3的外側壁安裝有連接杆12，所述連接杆12的下端連接有連接管13，所述連接管13的外側壁轉動安裝有分別與兩個l形支撐杆10相螺接的螺母14。
20.在進行夾持時，首先根據測量儀器調整夾持的位置，滑動滑塊7，調整滑塊7位於半弧形框6上的位置，然後分別擰動螺母13，螺母13帶動兩個l形支撐杆10相互靠近，然後根據夾持的高度拉動滑杆8，調整夾持塊9夾持測量儀器的位置，兩個l形支撐杆10帶動兩個半弧形框6相互靠近，通過夾持塊9與測量儀器的緊密貼合，進而將測量儀器進行夾持固定。
21.具體而言，所述支撐架包括均勻分布的套筒15，所述套筒15的上端頭固定安裝於圓環1的底面，所述套筒15內插接有插杆16，所述插杆16的外側固定安裝有限位杆17，所述
套筒15的外側壁開設有與限位杆17相匹配的滑道18，所述滑道18的上、下端頭開設有卡槽19。
22.使用時，轉動插杆16，插杆16帶動卡在上端卡槽19內的限位杆17脫離，使限位杆17從滑道18滑動到下端卡槽19相對應的位置，然後轉動插杆16，使插杆16帶動限位杆17插入到下端卡槽19內，對插杆16的位置進行限位。
23.具體而言，所述限位杆17的外側壁開設有限位槽20，下端所述卡槽19的內部固定安裝有與限位槽20相匹配的限位卡塊21。
24.為了避免限位杆17脫離下端卡槽，將限位杆17移動到下端卡槽19內時，使限位卡塊21插入到限位槽20內，對限位杆17的位置進行限位，以此對插杆16限位。
25.具體而言，所述支撐盤2的外側壁固定安裝有水平儀22，為了方便支撐盤2找平。
26.具體而言，所述限位組件包括限位條23，所述限位條23固定安裝於支撐杆4的外側壁上，所述套管3的外側壁開設有與限位條23相匹配的凹槽24。
27.工作原理：本實用新型使用時，轉動插杆16，插杆16帶動卡在上端卡槽19內的限位杆17脫離，使限位杆17從滑道18滑動到下端卡槽19相對應的位置，然後轉動插杆16，使插杆16帶動限位杆17插入到下端卡槽19內，使限位卡塊21插入到限位槽20內，在圓環1和支撐盤2通過支撐架支撐在相應位置時，通過水平儀22對支撐盤2進行找平，然後將測量儀器放置到支撐盤2上，通過夾持組件對測量儀器進行夾持，根據測量儀器調整夾持的位置，滑動滑塊7，調整滑塊7位於半弧形框6上的位置，然後分別擰動螺母14，螺母14帶動兩個l形支撐杆10相互靠近，然後根據夾持的高度拉動滑杆8，調整夾持塊9夾持測量儀器的位置，兩個l形支撐杆10帶動兩個半弧形框6相互靠近，通過夾持塊9與測量儀器的緊密貼合，進而將測量儀器進行夾持固定，需要對測量儀器的位置進行微調時，只需擰動螺紋環5，螺紋環5帶動套管3移動，通過限位組件能夠避免套管3的轉動，進而帶動支撐盤2移動，實現測量儀器的左、右方向的微調，待測量儀器的位置調整好後，擰動兩側的螺紋環5，使兩個螺紋環5與支撐盤2的表面緊密貼合，將支撐盤2的位置固定。
28.儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。
