一種防水LED顯示屏的製作方法

2023-10-17 13:52:00 2

一種防水led顯示屏
技術領域
1.本申請涉及led顯示屏技術領域，特別是涉及一種防水led顯示屏。


背景技術：

2.目前市面現有的戶外led顯示屏工作時，都是採用壓鑄件設計出一個標準的框架，通過單個框架自身滿足防水要求，從而整個led顯示屏滿足戶外防水的使用要求，同時通過多個框架拼接滿足應用場景的尺寸要求，並且大多用於戶外獨立安裝使用。
3.這種方案中框架與框架相互連接，連接處面或局部面接觸，很難保證連接處防水要求，當戶外雨水或者潮溼時，水會從led顯示屏外側濺入屏幕後側。當在櫥窗中使用led顯示屏時，led顯示屏前面為沒有防護的戶外環境，顯示屏後則為室內或其他設備，會造成室內潮溼，或者雨水滲透入其他設備，造成這些設備使用壽命減短。


技術實現要素：

4.基於此，有必要針對以上問題，提供一種防水led顯示屏。
5.第一方面，本實用新型提供一種防水led顯示屏，包括：若干模組，箱體，電源和框架；
6.若干所述模組與所述箱體進行連接，所述框架設置在所述箱體的四周；所述框架分為內層框架和外層框架，所述內層框架和所述外層框架嵌套設置，所述箱體背面還包括防水蓋板，所述電源設置在所述防水蓋板上。
7.在一些實施例中，所述防水蓋板的四周設置有防水矽膠，所述防水蓋板採用螺絲固定在所述箱體上。
8.在一些實施例中，所述箱體是雙層結構。
9.在一些實施例中，若干所述模組還設置有模組對插埠。
10.在一些實施例中，所述模組對插埠四周還設置有防水膠圈。
11.在一些實施例中，所述箱體上設置有模組對插口。
12.在一些實施例中，所述外層框架的四周還嵌套設置圍邊結構。
13.在一些實施例中，所述框架外側設置螺絲將所述內層框架和所述外層框架緊固壓緊。
14.在一些實施例中，所述框架的表面設置粉末細小顆粒。
15.在一些實施例中，所述箱體底部還設置有漏水孔。
16.由上可知，本實用新型具有以下有益效果：通過在框架填充覆蓋粉末細小顆粒，箱體底部還設置有漏水孔，防止陰雨天氣內部積水，提高了整個led顯示屏的使用壽命和防水等級；通過箱體的雙層結構和框架的內外兩層設置，增加了led顯示屏的強度，模組通過對插埠的方式，能夠快速的組裝在箱體上；通過在箱體背部設置了防水蓋板和在對插埠設置了防水膠圈密封，實現了 led顯示屏的前後防水。
附圖說明
17.一個或多個實施例通過與之對應的附圖進行示例性說明，這些示例性說明並不構成對實施例的限定，附圖中具有相同參考數字標號的元件表示為類似的元件，除非有特別申明，附圖中的圖不構成比例限制。
18.圖1為本實用新型一個實施例提供的防水led顯示屏的框架結構示意圖；
19.圖2為本實用新型一個實施例提供的防水led顯示屏的模組結構示意圖；
20.圖3為本實用新型另一個實施例提供的防水led顯示屏的模組和箱體結構示意圖；
21.圖4為本實用新型一個實施例提供的防水led顯示屏的箱體結構示意圖；

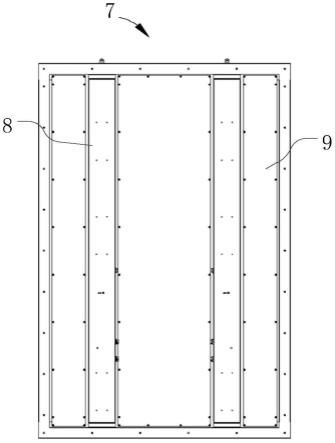

22.圖5為本實用新型一個實施例提供的防水led顯示屏結構示意圖。
具體實施方式
23.為了便於理解本實用新型，下面結合附圖和具體實施方式，對本實用新型進行更詳細的說明。需要說明的是，當元件被表述「通於」另一個元件，它可以直接在另一個元件上、或者其間可以存在一個或多個居中的元件。當一個元件被表述「連接」另一個元件，它可以是直接連接到另一個元件、或者其間可以存在一個或多個居中的元件。本說明書所使用的術語「垂直的」、「水平的」、「左」、「右」以及類似的表述只是為了說明的目的。
24.除非另有定義，本說明書所使用的所有的技術和科學術語與屬於本實用新型的技術領域的技術人員通常理解的含義相同。本說明書中在本實用新型的說明書中所使用的術語只是為了描述具體的實施方式的目的，不是用於限制本實用新型。本說明書所使用的術語「和/或」包括一個或多個相關的所列項目的任意的和所有的組合。
25.此外，下面所描述的本實用新型不同實施例中所涉及的技術特徵只要彼此之間未構成衝突就可以相互結合。
26.請參閱圖1，圖2，圖3和圖5，本實用新型提供了一種防水led顯示屏，包括：若干模組4，箱體5，電源8和框架(框架由外層框架1和內層框架2組成)；若干模組4與箱體5進行連接，框架設置在箱體5的四周；框架分為內層框架2和外層框架1，內層框架2和外層框架1嵌套設置，箱體5背面還包括防水蓋板9，電源8設置在防水蓋板9上。
27.在其中一些實施例中，該防水蓋板是可拆卸的，可用於模組安裝及後面維護的方便；防水蓋板9的四周設置有防水矽膠，防水蓋板採用螺絲固定在箱體5 上。具體而言，當防水蓋板周圍的螺絲鎖緊後，防水矽膠受擠壓以達到周圍密封，起到了防水的效果。箱體5還可以是雙層結構，具體而言，箱體的箱身部分採用鈑金成型，採用雙層結構設計，不僅增強了強度也保證了箱體自身的防水性。模組3還設置有模組對插埠31，其中模組對插埠31四周還可以設置有防護防水結構，在該實施例中設置了防水膠圈。對應的，在箱體5上設置有模組對插口51，若干模組單元與箱體之間通過連接器進行對插，在其間供電和信號傳輸，對插埠周圍用防水膠圈密封，當模組插入箱體時周圍密封防水。
28.在另一些實施例中，外層框架1的四周還設置有圍邊(圖中未示出)結構。具體而言，圍邊結構嵌套在外層框架四周，起到一定的防水作用；框架外側設置螺絲將所述內層框架和所述外層框架緊固壓緊，所述框架的表面設置粉末細小顆粒，具體而言，內外層框架兩側嵌套後，側面通過螺絲將內外層框架緊固壓緊，固定的同時排除兩層間間隙，並且在外表面經過噴粉工藝處理後，粉末細小顆粒全面填充及覆蓋了表面，達到防水要求，在滿足防水
的前提下框架採用了內外雙層的邊框設計，增強了整體強度。
29.請參閱圖4，圖4所示的箱體6底部還設置有漏水孔61。具體而言，為防止陰雨天氣led顯示屏內部積水，在箱體底部設置了漏水孔，將前面滲入、流入的雨水或其他液體，自上而下流出箱體外，避免led顯示屏內部積水的同時也提高了箱體的使用壽命和防水等級。
30.以上所述實施例的各技術特徵可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特徵所有可能的組合都進行描述，然而，只要這些技術特徵的組合不存在矛盾，都應當認為是本說明書記載的範圍。
31.以上所述實施例僅表達了本申請的幾種實施方式，其描述較為具體和詳細，但並不能因此而理解為對實用新型專利範圍的限制。應當指出的是，對於本領域的普通技術人員來說，在不脫離本申請構思的前提下，還可以做出若干變形和改進，這些都屬於本申請的保護範圍。因此，本申請專利的保護範圍應以所附權利要求為準。


技術特徵：
1.一種防水led顯示屏，其特徵在於，包括：若干模組，電源，箱體和框架；若干所述模組與所述箱體連接，所述框架設置在所述箱體的四周；所述框架分為內層框架和外層框架，所述內層框架和所述外層框架嵌套設置，所述箱體背面還包括防水蓋板，所述電源設置在所述防水蓋板上。2.根據權利要求1所述的防水led顯示屏，其特徵在於，所述防水蓋板的四周設置有防水矽膠，所述防水蓋板採用螺絲固定在所述箱體上。3.根據權利要求1所述的防水led顯示屏，其特徵在於，所述箱體是雙層結構。4.根據權利要求1所述的防水led顯示屏，其特徵在於，若干所述模組還設置有模組對插埠。5.根據權利要求4所述的防水led顯示屏，其特徵在於，所述模組對插埠四周還設置有防水膠圈。6.根據權利要求5所述的防水led顯示屏，其特徵在於，所述箱體上設置有模組對插口。7.根據權利要求1所述的防水led顯示屏，其特徵在於，所述外層框架的四周還嵌套設置圍邊結構。8.根據權利要求7所述的防水led顯示屏，其特徵在於，所述框架外側設置螺絲將所述內層框架和所述外層框架緊固壓緊。9.根據權利要求8所述的防水led顯示屏，其特徵在於，所述箱體底部還設置有漏水孔。

技術總結
本申請涉及LED顯示屏技術領域，特別是涉及一種防水LED顯示屏。一種防水LED顯示屏包括：若干模組，箱體，電源和框架；若干所述模組與所述箱體進行連接，所述框架設置在所述箱體的四周；所述框架分為內層框架和外層框架，所述內層框架和所述外層框架嵌套設置，所述箱體背面還包括防水蓋板，所述電源設置在所述防水蓋板上。本實用新型的設計滿足了LED顯示屏整體防水的情況下又增加了整體強度。體防水的情況下又增加了整體強度。體防水的情況下又增加了整體強度。
