可視遠程智能氣象站的製作方法
2023-11-11 02:00:54 1
1.本發明涉及一種可視遠程智能氣象站。
背景技術：
2.目前，帶電作業需提前進行實地勘查等方式進行人員車輛計劃分配，分配方式上存在時間和空間上的邏輯漏洞。由此導致提前勘查好的現場存在因道路施工或車輛物體等堆積引起的空間場地變化及臨時性的天氣原因，導致無法開展帶電作業的情況。現場實時勘測對作業計劃執行效率有較大影響，因此，如何實現對作業現場的遠程實時監測並以此為據優化人員車輛分配及計劃執行是目前亟需解決的技術問題。
技術實現要素：
3.本發明所要達到的目的就是提供一種可視遠程智能氣象站，能夠綜合分析溫溼度、風速、雨量、作業環境等因素，精確掌握作業現場的交通、地形、環境及作業氣象條件，便於合理安排作業時間，減少不必要的車輛人員出動和氣象條件引起的作業等待時間。
4.為了達到上述目的，本發明採用如下技術方案：一種可視遠程智能氣象站，包括至少一個氣象站，與氣象站通過無線或有線連接的氣象接收處理系統，所述氣象站包括安裝架，設置於安裝架上的模塊集成箱和支撐架，所述支撐架上設有信號傳感器和第一太陽能板，所述模塊集成箱上設有信號採集器，所述信號採集器與信號傳感器信號連接實時收集信號傳感器的信息，並將實時信息傳輸至氣象接收處理系統，所述第一太陽能板電連接信號傳感器和信號採集器，並為信號傳感器和信號採集器供電。
5.作為優選，所述信號傳感器包括用於觀測現場實時畫面信息的雲臺監控、用於測量現場溫溼度數據信息的溫溼度測量儀、用於測量現場雨量數據信息的雨量收集器和用於測量現場風速數據信息的風速測量儀。
6.作為優選，所述信號採集器包括與雲臺監控信號連接的雲臺監控模塊、與溫溼度測量儀信號連接的溫溼度測量模塊、與雨量收集器信號連接的雨量收集模塊，以及與風速測量儀信號連接的風速測量模塊。
7.作為優選，所述模塊集成箱包括供電模塊，所述供電模塊電連接第一太陽能板。
8.作為優選，所述供電模塊採用鋰電池。
9.作為優選，所述雨量收集器包括箱體，設置於箱體上的雨水採集器，以及設置於箱體內的控制器和集雨器，所述雨水採集器與集雨器通過管道連通設置，所述管道上設有控制閥，所述雨水採集器的底部設有重量變送器，所述雨水採集器內側壁上設有液位變送器，所述集雨器的底部設有排水管和排水閥，所述控制器電連接控制閥、重量變送器、液位變送器和排水閥，並通過重量變送器和液位變送器的檢測數據自動啟閉控制閥和排水閥。
10.作為優選，所述雨水採集器包括盛雨器，設置於盛雨器開口上的漏鬥，以及設置於漏鬥頂部的雨水傳感器，所述雨水傳感器電連接控制器。
11.作為優選，所述盛雨器的頂部設有蓋子，所述蓋子側面設有驅動蓋子啟閉的動力
傳動機構。
12.作為優選，所述動力傳動機構包括旋轉電機，與旋轉電機的輸出軸連接的轉軸，所述蓋子固定設置於轉軸上。
13.作為優選，所述蓋子上設有第二太陽能板，所述旋轉電機電連接第二太陽能板。
14.採用上述技術方案後，本發明具有如下優點：
15.1.能夠綜合分析溫溼度、風速、雨量、作業環境等因素，並可遠程查看現場視頻，獲取影響帶電作業的各項環境數據，在符合帶電作業標準的杆塔高度處收集分析溫溼度、風速、雨量、作業環境等信息，以此反映作業現場是否符合帶電作業標準，使作業人員指派更加合理，從而提高作業效率，能夠精確掌握作業現場的交通地形環境及作業氣象條件，合理安排作業時間，減少不必要的車輛人員出動和氣象條件引起的作業等待時間，進一步提高帶電作業的效率；
16.2.可以及時發現並處理作業環境的臨時問題，如可在當天外出作業前通過杆上雲臺監控視頻觀測到作業現場交通情況及車輛停放，如果交流擁堵，可以提前安排相關負責人疏通道路，如果車輛佔據了有效作業位置，通過視頻畫面裡的車牌號提前聯繫車主移車，從而提高作業的順利進行；
17.3.可以遠程勘查作業現場是否下雨以及雨量是否影響作業，避免無法作業徒勞而返；
18.4.當下雨時，雨水落在雨水傳感器上，雨水傳感器感應到信號並反饋給控制器控制旋轉電機工作將蓋子打開，通過雨水採集器採集雨水，當雨停時，雨水傳感器接受不到信號並反饋給控制器控制旋轉電機停止工作，蓋子受重力作用自動下落關閉；
19.5.當雨水採集器收集預設重量雨水時，重量變送器感應到信號並將信號反饋給控制器，控制器通過控制單元啟動控制閥將水通入集雨器，同時通過通訊單元將信號反饋給作業人員，當雨水採集器達到預設液位的雨水時，液位變送器感應到信號並將信號反饋給控制器，控制器通過控制單元啟動排水閥排水。通過作業環境的雨水收集情況反饋作業環境的氣象環境，避免無意義的奔波，減少不必要的車輛人員出動和氣象條件引起的作業等待時間，從而提高作業效率，合理安排作業時間。
附圖說明
20.下面結合附圖對本發明作進一步說明：
21.圖1為本發明結構示意圖；

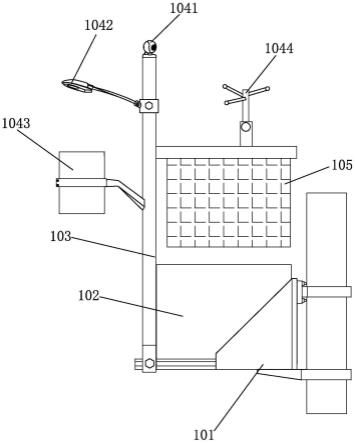

22.圖2為本發明中氣象站的結構示意圖；
23.圖3為本發明模塊示意圖；
24.圖4為本發明中雨量收集器的結構示意圖；
25.圖5為本發明雨量收集器中盛雨器的結構示意圖；
26.圖6為本發明雨量收集器中濾水器的結構示意圖；
27.圖7為本發明雨量收集器中盛雨器與濾水器裝配示意圖；
28.圖8為本發明雨量收集器中漏鬥的結構示意圖；
29.圖9為本發明雨量收集器的模塊示意圖。
30.附圖標記：
31.1、箱體；2、雨水採集器；21、盛雨器；211、外殼；212、內膽；2121、安裝槽；213、濾水器；2131、安裝塊；2132、提手；2133、過濾孔；22、漏鬥；23、雨水傳感器；3、控制器；4、集雨器；5、管道；6、控制閥；7、重量變送器；8、液位變送器；9、排水閥；10、蓋子；11、旋轉電機；12、轉軸；13、第二太陽能板；14、排水管；100、氣象站；101、安裝架；102、模塊集成箱；103、支撐架；104、信號傳感器；1041、雲臺監控；1042、溫溼度測量儀；1043、雨量收集器；1044、風速測量儀；105、第一太陽能板；106、信號採集器；1061、雲臺監控模塊；1062、溫溼度測量模塊；1063、雨量收集模塊；1064、風速測量模塊；1065、供電模塊；200、氣象接收處理系統。
具體實施方式
32.為了更清楚的闡釋本發明的整體構思，下面結合附圖和具體實施例對本發明作進一步說明。需要理解的是，下述的「上」、「下」、「左」、「右」、「縱向」、「橫向」、「內」、「外」、「豎直」、「水平」、「頂」、「底」等指示方位或位置關係的詞語僅基於附圖所示的方位或位置關係，僅為了便於描述本發明和簡化描述，而不是指示或暗示所指的裝置/元件必須具有特定的方位或以特定的方位構造和操作，因此不能理解為對本發明的限制。
33.一種可視遠程智能氣象站，如圖1-9所示，包括至少一個氣象站100，與氣象站100通過無線或有線連接的氣象接收處理系統200，所述氣象站100包括安裝架101，設置於安裝架101上的模塊集成箱102和支撐架103，所述支撐架103上設有信號傳感器104和第一太陽能板105，所述模塊集成箱102上設有信號採集器106，所述信號採集器106與信號傳感器104信號連接實時收集信號傳感器104的信息，並將實時信息傳輸至氣象接收處理系統200，所述第一太陽能板105電連接信號傳感器104和信號採集器106，並為信號傳感器104和信號採集器106供電。
34.為了便於作業環境氣象數據的採集，所述信號傳感器104包括用於觀測現場實時畫面信息的雲臺監控1041、用於測量現場溫溼度數據信息的溫溼度測量儀1042、用於測量現場雨量數據信息的雨量收集器1043和用於測量現場風速數據信息的風速測量儀1044。
35.為了便於作業環境氣象數據的收集，所述信號採集器106包括與雲臺監控1041信號連接的雲臺監控模塊1061、與溫溼度測量儀1042信號連接的溫溼度測量模塊1062、與雨量收集器1043信號連接的雨量收集模塊1063，以及與風速測量儀1044信號連接的風速測量模塊1064。
36.本發明能夠綜合分析溫溼度、風速、雨量、作業環境等因素，並可遠程查看現場視頻，獲取影響帶電作業的各項環境數據，在符合帶電作業標準的杆塔高度處收集分析溫溼度、風速、雨量、作業環境等信息，以此反映作業現場是否符合帶電作業標準，使作業人員指派更加合理，從而提高作業效率，能夠精確掌握作業現場的交通地形環境及作業氣象條件，合理安排作業時間，減少不必要的車輛人員出動和氣象條件引起的作業等待時間，還可以及時發現並處理作業環境的臨時問題，如可在當天外出作業前通過杆上雲臺監控視頻觀測到作業現場交通情況及車輛停放，如果交流擁堵，可以提前安排相關負責人疏通道路，如果車輛佔據了有效作業位置，通過視頻畫面裡的車牌號提前聯繫車主移車，從而提高作業的順利進行。
37.為了便於戶外持續供電，所述模塊集成箱102包括供電模塊1065，所述供電模塊1065電連接第一太陽能板105。所述供電模塊1065採用鋰電池。
38.在實際作業中難免會遇到雨天，為了檢測雨量大小是否影響正常作業，優化設計了雨量收集器，如圖4-9所示，包括箱體1，設置於箱體1上的雨水採集器2，以及設置於箱體1內的控制器3和集雨器4，所述雨水採集器2與集雨器4通過管道5連通設置，所述管道5上設有控制閥6，所述雨水採集器2的底部設有重量變送器7，所述雨水採集器2內側壁上設有液位變送器8，所述集雨器4的底部設有排水管14和排水閥9，所述控制器3電連接控制閥6、重量變送器7、液位變送器8和排水閥9，並通過重量變送器7和液位變送器8的檢測數據自動啟閉控制閥6和排水閥9。
39.為了便於信息反饋和控制，所述控制器3包括數據採集單元、控制單元和供電單元。數據採集單元用於採集信號，並將採集信號反饋給控制單元，控制單元根據採集信號自動控制相應部件工作，供電單元為數據採集單元和控制單元供電。
40.為了提高盛雨器21的使用壽命，防止外力損傷，所述盛雨器21包括外殼211，設置於外殼211內的內膽212。所述內膽212內設有濾水器213，所述濾水器213可拆卸設置於內膽212內側壁上。
41.為了便於雨水收集，所述雨水採集器2包括盛雨器21，設置於盛雨器21開口上的漏鬥22，以及設置於漏鬥22頂部的雨水傳感器23，所述雨水傳感器23電連接控制器3。
42.為了防止灰塵和雜物進入雨水採集器2，所述盛雨器21的頂部設有蓋子10，所述蓋子10側面設有驅動蓋子10啟閉的動力傳動機構。所述動力傳動機構包括旋轉電機11，與旋轉電機11的輸出軸連接的轉軸12，所述蓋子10固定設置於轉軸12上。
43.為了便於戶外持續供電，所述蓋子10頂面設有第二太陽能板13，所述旋轉電機11電連接第二太陽能板13。
44.為了便於濾水器拆卸和維護，所述濾水器213與內膽212之間設有固定機構，所述固定機構包括設置於內膽212內側壁上的安裝槽2121，以及設置在濾水器213上的安裝塊2131，所述安裝槽2121包括插接口和環形槽。所述濾水器213上設有提手2132。
45.操作過程：
46.當下雨時，雨水落在雨水傳感器23上，雨水傳感器23感應到信號並反饋給控制器3控制旋轉電機11工作將蓋子10打開，通過雨水採集器2採集雨水，當雨停時，雨水傳感器23接受不到信號並反饋給控制器3控制旋轉電機11停止工作，蓋子10受重力作用自動下落關閉。
47.當雨水採集器2收集預設重量雨水時，重量變送器7感應到信號並將信號反饋給控制器3，控制器3通過控制單元啟動控制閥6將水通入集雨器，同時通過通訊單元將信號反饋給作業人員，當雨水採集器2達到預設液位的雨水時，液位變送器8感應到信號並將信號反饋給控制器3，控制器3通過控制單元啟動排水閥9排水。通過作業環境的雨水收集情況反饋作業環境的氣象環境，避免無意義的奔波，減少不必要的車輛人員出動和氣象條件引起的作業等待時間，從而提高作業效率，合理安排作業時間。
48.除上述優選實施例外，本發明還有其他的實施方式，本領域技術人員可以根據本發明作出各種改變和變形，只要不脫離本發明的精神，均應屬於本發明所附權利要求所定義的範圍。
