充電檢測電路、充電設備和方法與流程
2024-04-16 02:49:05
1.本技術涉及電力電子技術領域，特別是涉及一種充電檢測電路、充電設備和方法。
背景技術：
2.換流站作為遠距離大功率輸電單位，承擔著電力遠距離輸送的重任，換流站內大量配備了使用後備電池的電動工具或照明設備。如：應急照明設備、紅外成像儀、紫外成像儀、對講機、內部電動車等電子設備，正常情況下，此類電子設備在備用狀態時必須保持滿電才能確保使用時隨取隨用，如此就要求必須安排專人負責所有蓄電設備的充電過程控制。
3.然而，目前的充電方式或者傳統方法，存在充電安全性低的問題。
技術實現要素：
4.基於此，有必要針對上述技術問題，提供一種能夠提高充電安全性的充電檢測電路、充電設備和方法。
5.第一方面，本技術提供了一種充電檢測電路。電路包括：
6.插座，插座的一端用於連接火線；插座還用於接入待充電設備；
7.檢測電路，檢測電路的第一輸入端連接插座的另一端；檢測電路的第二輸入端用於連接零線；檢測電路的輸出端用於輸出檢測信號；檢測信號用於指示插座的插拔狀態；
8.開關迴路，開關迴路的第一端連接插座的另一端；開關迴路的第二端用於連接零線；開關迴路的控制端用於接收開關控制信號；
9.控制單元，控制單元連接檢測電路的輸出端；控制單元還連接開關迴路的控制端，用於基於檢測信號輸出開關控制信號。
10.在其中一個實施例中，檢測電路包括：
11.雙向光耦，雙向光耦的第一引腳用於連接火線；雙向光耦的第二引腳用於連接零線；雙向光耦的第三引腳用於接地；雙向光耦的第四引腳用於輸出檢測信號。
12.在其中一個實施例中，檢測電路還包括：
13.濾波單元，濾波單元包括第一電容和第二電容；第一電容的兩端分別連接雙向光耦的第一引腳和雙向光耦的第二引腳；第二電容的兩端分別連接雙向光耦的第三引腳和雙向光耦的第四引腳。
14.在其中一個實施例中，檢測電路還包括：
15.第一電阻，第一電阻的一端用於連接火線；
16.第二電阻，第二電阻的一端連接第一電阻的另一端；
17.第三電阻，第三電阻的一端連接第二電阻的另一端；第三電阻的另一端連接雙向光耦的第一引腳；
18.第四電阻，第四電阻的一端連接雙向光耦的第四引腳；第四電阻的另一端用於輸出檢測信號。
19.在其中一個實施例中，開關迴路包括：
20.繼電器，繼電器的公共觸點用於連接零線；繼電器的常閉觸點懸空；繼電器的常開觸點用於連接火線；
21.二極體單元；二極體包括第一開關二級管和第二開關二極體；第一開關二級管和第二開關二極體的陽極均連接繼電器的一端；第一開關二級管和第二開關二極體的陰極均連接繼電器的另一端。
22.第二方面，本技術提供了一種充電設備，充電設備包括第一充電模塊、第二充電模塊和第三充電模塊；第一充電模塊、第二充電模塊和第三充電模塊均包括至少一個上述的電路；其中，第一充電模塊中的插座為兩孔插座；第二充電模塊中的插座為三孔插座；第三充電模塊中的插座為usb插座。
23.第三方面，本技術提供了一種充電方法，方法應用於充電檢測電路中的控制單元，電路包括：
24.插座，插座的一端用於連接火線；插座還用於接入待充電設備；
25.檢測電路，檢測電路的第一輸入端連接插座的另一端；檢測電路的第二輸入端用於連接零線；檢測電路的輸出端用於輸出檢測信號；檢測信號用於指示插座的插拔狀態；
26.開關迴路，開關迴路的第一端連接插座的另一端；開關迴路的第二端用於連接零線；開關迴路的控制端用於接收開關控制信號；
27.控制單元連接檢測電路的輸出端；控制單元還連接開關迴路的控制端，用於基於檢測信號輸出開關控制信號；
28.方法包括：
29.接收並處理檢測信號，確定插座的插拔狀態；
30.若插座的插拔狀態切換為插入狀態，獲取充電時間；
31.在接收到充電指令的情況下，基於充電時間輸出開關控制信號；開關控制信號用於指示開關迴路在充電時間內閉合。
32.在其中一個實施例中，檢測信號包括檢測電流；接收並處理檢測信號，確定插座的插拔狀態的步驟，包括：
33.若檢測電流的值大於啟動電流值，則確定插座的插拔狀態為插入狀態；
34.若檢測電流的值小於或等於啟動電流值，則確定插座的插拔狀態為拔出狀態。
35.在其中一個實施例中，若插座的插拔狀態切換為插入狀態，獲取充電時間的步驟，包括：
36.若插座的插拔狀態切換為插入狀態，輸出充電設置顯示指令；充電設置顯示指令用於指引用戶輸入充電周期和充電時間中的至少一種；
37.若獲取到用戶輸入的充電周期和/或充電時間，則對充電參數的初始值進行更新處理；充電參數包括充電周期和充電時間。
38.在其中一個實施例中，在接收到充電指令的情況下，基於充電時間輸出開關控制信號的步驟，包括：
39.在接收到充電指令的情況下，基於更新後的設置參數輸出開關控制信號；開關控制信號用於指示開關迴路在各充電周期中的充電時間內閉合。
40.上述充電檢測電路、充電設備和方法，電路通過開關迴路與檢測電路並聯後，與插
座串聯，其中，插座的一端連接火線；插座還接入待充電設備；檢測電路的第一輸入端連接插座的另一端；檢測電路的第二輸入端連接零線；檢測電路的輸出端輸出檢測信號；檢測信號指示插座的插拔狀態；開關迴路的第一端連接插座的另一端；開關迴路的第二端連接零線；開關迴路的控制端接收開關控制信號；還通過設置控制單元，控制單元連接檢測電路的輸出端；控制單元還連接開關迴路的控制端，基於檢測信號輸出開關控制信號，能夠自動識別待充電設備插入插座或拔出插座，實現插座插拔狀態的檢測，進而對開關迴路的斷開或閉合進行控制，能夠提高充電過程的安全性。
附圖說明

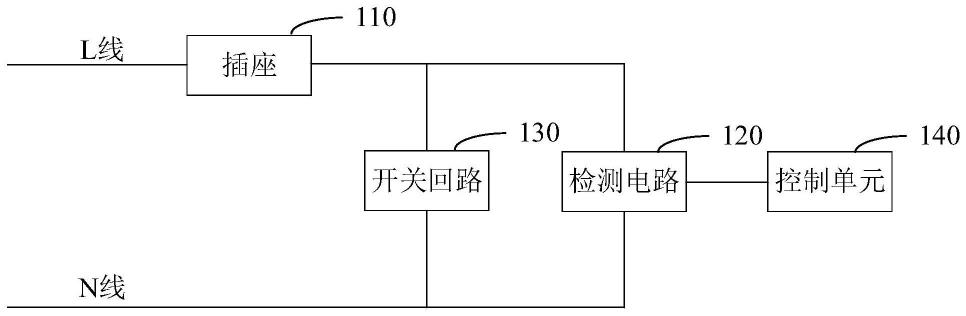

41.圖1為一個實施例中充電檢測電路的結構框圖；
42.圖2為一個實施例中充電檢測電路的原理圖；
43.圖3為一個實施例中插座工作狀態界面的流程示意圖；
44.圖4為一個實施例中充電方法的流程示意圖；
45.圖5為一個實施例中充電步驟的流程示意圖；
46.圖6為另一個實施例中充電步驟的流程示意圖；
47.圖7為一個實施例中充電裝置的結構框圖；
48.圖8為一個實施例中計算機設備的內部結構圖。
具體實施方式
49.為了使本技術的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本技術進行進一步詳細說明。應當理解，此處描述的具體實施例僅僅用以解釋本技術，並不用於限定本技術。
50.蓄電池是利用電解質和金屬的氧化還原反應原理產生電子遷移導致的物理現象，利用電池的這一物理現象，即可製作成不同材料和組成的蓄電池。特別是目前大量使用的鋰離子電池，由於其功率密度高、充電記憶效應小而得到非常廣泛的應用，目前在各種電動工具和手持設備上使用最廣泛的也是鋰離子電池。鋰離子電池腹肌材料為層狀結構，正極為稜角型晶體堆積而成，其形狀因正極材料的差異而不同。鋰電池放電時鋰離子不能完全移向正極，以保證下次充電時鋰離子再次暢通嵌入碳層。如果鋰電池發生過放就會導致鋰電池的負極層狀結構發生坍塌，下次充電時就限制了嵌入負極碳層的鋰離子數量，造成鋰電池容量急劇下降、電池內阻升高，形成不可逆的壽命縮短。
51.目前，換流站目前大量存在和實際使用的各種電動工具，根據實際使用情況可分為：頻繁使用並要求隨時滿電的設備，如：手電筒、對講機、紅外紫外成像儀等；使用頻率極低但是要求隨時滿電的設備，如：廠內電動車、各種電動工具等。以上兩類是適用於換流站內日常巡檢、維護或維修使用的常用工具或年度檢修使用的複雜電動工具。年度檢修使用的電動工具只有在每年進行年度檢修時才需要集中使用，平時均被妥善保管在工具倉庫內。但是，以上兩種類型的設備在實際使用中難以做到隨充隨用，滿充滿放，這不僅影響了設備的使用壽命，容易造成電池損壞，而且存在極高的安全隱患，長期過充容易導致火災發生。
52.在一個實施例中，提供了一種充電檢測電路120。如圖1所示，電路包括：
53.插座110，插座110的一端用於連接火線；插座110還用於接入待充電設備；
54.檢測電路120，檢測電路120的第一輸入端連接插座110的另一端；檢測電路120的第二輸入端用於連接零線；檢測電路120的輸出端用於輸出檢測信號；檢測信號用於指示插座110的插拔狀態；
55.開關迴路130，開關迴路130的第一端連接插座110的另一端；開關迴路130的第二端用於連接零線；開關迴路130的控制端用於接收開關控制信號；
56.控制單元140，控制單元連接檢測電路120的輸出端；控制單元還連接開關迴路130的控制端，用於基於檢測信號輸出開關控制信號。
57.具體而言，若待充電設備未插入插座110，則充電檢測電路120無法形成迴路，電路中無電流，此時控制單元根據檢測電路120輸出的檢測信號，可以判斷插座110的插拔狀態為拔出狀態；若待充電設備插入插座110，則待充電設備和檢測電路120之間形成迴路，檢測電路120輸出的檢測信號相應發生變化，此時控制單元根據檢測電路120輸出的檢測信號，可以判斷插座110的插拔狀態為插入狀態；進一步的，控制單元可以根據檢測信號輸出開關控制信號，以控制開關迴路130的斷開和閉合。例如，控制單元可以在確定插座110的插拔狀態為插入狀態的情況下，輸出用於控制開關迴路130閉合的開關控制信號，使得待充電設備和火線、零線分別連接，形成充電迴路，實現對待充電設備的充電；控制單元可以在確定插座110的插拔狀態為拔出狀態的情況下，輸出用於控制開關迴路130斷開的開關控制信號，使得待充電設備所在的充電迴路變成開路，進而停止對待充電設備停止的充電。
58.本技術實施例電路通過開關迴路130與檢測電路120並聯後，與插座110串聯，其中，插座110的一端連接火線；插座110還接入待充電設備；檢測電路120的第一輸入端連接插座110的另一端；檢測電路120的第二輸入端連接零線；檢測電路120的輸出端輸出檢測信號；檢測信號指示插座110的插拔狀態；開關迴路130的第一端連接插座110的另一端；開關迴路130的第二端連接零線；開關迴路130的控制端接收開關控制信號；還通過設置控制單元140，控制單元連接檢測電路120的輸出端；控制單元還連接開關迴路130的控制端，基於檢測信號輸出開關控制信號，能夠自動識別待充電設備插入插座110或拔出插座110，實現插座110插拔狀態的檢測，進而對開關迴路130的斷開或閉合進行控制，能夠提高充電過程的安全性。
59.在其中一個實施例中，檢測電路120包括：
60.雙向光耦u1，雙向光耦u1的第一引腳用於連接火線；雙向光耦u1的第二引腳用於連接零線；雙向光耦u1的第三引腳用於接地；雙向光耦u1的第四引腳用於輸出檢測信號。
61.具體而言，如圖2所示，雙向光耦u1包括發光器和受光器，其中，雙向光耦u1的第一引腳和第二引腳為輸入端，雙向光耦u1的第三引腳和第四引腳為輸出端，若待充電設備插入插座110，雙向光耦u1的輸入端形成迴路，即輸入端加電信號，相應地，發光器發出光線，受光器接受光線之後產生光電流，從輸出端流出，雙向光耦u1的第四引腳輸出的檢測信號反轉，控制單元通過檢測信號可以確定出插座110的插拔狀態。
62.在其中一個實施例中，如圖2所示，檢測電路120還包括：
63.濾波單元，濾波單元包括第一電容c1和第二電容c2；第一電容c1的兩端分別連接雙向光耦u1的第一引腳和雙向光耦u1的第二引腳；第二電容c2的兩端分別連接雙向光耦u1的第三引腳和雙向光耦u1的第四引腳。
64.具體而言，雙向光耦u1的輸入端和輸出端分別並聯電容，可以對輸入雙向光耦u1的信號以及雙向光耦u1輸出的信號進行濾波處理，提高電路的穩定性。
65.在其中一個實施例中，如圖2所示，檢測電路120還包括：
66.第一電阻r1，第一電阻r1的一端用於連接火線；
67.第二電阻r2，第二電阻r2的一端連接第一電阻r1的另一端；
68.第三電阻r3，第三電阻r3的一端連接第二電阻r2的另一端；第三電阻r3的另一端連接雙向光耦u1的第一引腳；
69.第四電阻r76，第四電阻r76的一端連接雙向光耦u1的第四引腳；第四電阻r76的另一端用於輸出檢測信號。
70.具體而言，第一電阻r1的阻值可以為10kω；第二電阻r2的阻值可以為10kω；第三電阻r3的阻值可以為10kω；第四電阻r76的阻值可以為2.2kω；通過設置上述電阻，使得待充電設備和檢測電路120之間形成迴路的情況下電流較小，可以僅檢測插座110的插拔狀態，而不對待充電設備進行充電，提高了充電安全性。
71.在其中一個實施例中，如圖2所示，開關迴路130包括：
72.繼電器k0，繼電器k0的公共觸點用於連接零線；繼電器k0的常閉觸點懸空；繼電器k0的常開觸點用於連接火線；
73.二極體單元；二極體包括第一開關二級管和第二開關二極體；第一開關二級管和第二開關二極體的陽極均連接繼電器k0的一端；第一開關二級管和第二開關二極體的陰極均連接繼電器k0的另一端。
74.具體而言，開關迴路130的控制端可以為繼電器k0的控制端，若繼電器k0的控制端接收到開關控制信號，可以將公共觸點與常開觸點連接以閉合開關迴路130，或者將公共觸點與常閉觸點連接以斷開開關迴路130。
75.在一些示例中，當待充電設備未插入插座110時，交流電火線2ac_n1流經第一電阻r1、第二電阻r2、第三電阻r3、雙向光耦u1到達零線ac_n的通路被斷開，此電路中沒有電流流過，雙向光耦u1的第四引腳輸出的為高電平。當待充電設備插入插座110時，由於插入的待充電設備行成了電流迴路，在上述電阻網絡中可以形成相應的電流信號，此時雙向光耦u1的第四引腳輸出的信號反轉，產生一個低電平信號，控制單元在獲取此信號後即可確定待充電設備插入插座110，隨即彈出充電設置顯示界面供用戶設置或確認。用戶設置完成或超時後(用戶誤操作設置界面會自動超時，此時充電參數按照廠家的預設設置執行)繼電器k0被控吸合，待充電設備開始第一次充電過程，充電時間結束，繼電器k0被斷開，完成本次充電並等待下個充電周期再次啟動。
76.在一個實施例中，提供了一種充電設備，充電設備包括第一充電模塊、第二充電模塊和第三充電模塊；第一充電模塊、第二充電模塊和第三充電模塊均包括至少一個上述的電路；其中，第一充電模塊中的插座110為兩孔插座110；第二充電模塊中的插座110為三孔插座110；第三充電模塊中的插座110為usb插座110。
77.具體而言，第一充電模塊可以包括10個充電檢測電路120，其中的插座110均為兩孔插座110；第二充電模塊可以包括20個充電檢測電路120，其中的插座110均為三孔插座110，各插座110均包括一個接地端；第三充電模塊可以包括2個充電檢測電路120，其中的插座110均為usb插座110。在一些示例中，充電設備可以包括顯示模塊，如圖3所示，顯示模塊
可以通過顯示界面用於顯示上述各插座110的工作狀態。其中，關閉表示未檢測到待充電設備插入插座110且手動模式未打開；插座110工作狀態還可以包括：手動關表示手動模式下，強制開啟對應插座110，充電時間結束，斷開開關迴路130，等待下一周期。手動開表示手動模式下，強制閉合開關迴路130，充電中；自動關表示自動檢測到待充電設備插入插座110，充電時間結束，斷開開關迴路130，等待下一周期。自動開表示自動檢測到待充電設備插入插座110，充電中。
78.在一些示例中，充電設備還可以包括通信模塊，通過通信模塊與手機、pad或其他終端設備連接，供用戶隨時查看充電設備的現場使用情況。進一步的，由於充電設備具有充電時間長，充電功率大的特點，可以設置充電設備內部溫度檢測模塊以及充電現場煙霧探測模塊，用於火警探測，還可以相應設置報警模塊，發出警報信息。
79.在一個實施例中，提供了一種充電方法，方法應用於充電檢測電路120中的控制單元，電路包括：
80.插座110，插座110的一端用於連接火線；插座110還用於接入待充電設備；
81.檢測電路120，檢測電路120的第一輸入端連接插座110的另一端；檢測電路120的第二輸入端用於連接零線；檢測電路120的輸出端用於輸出檢測信號；檢測信號用於指示插座110的插拔狀態；
82.開關迴路130，開關迴路130的第一端連接插座110的另一端；開關迴路130的第二端用於連接零線；開關迴路130的控制端用於接收開關控制信號；
83.控制單元連接檢測電路120的輸出端；控制單元還連接開關迴路130的控制端，用於基於檢測信號輸出開關控制信號；
84.如圖4所示，方法包括：
85.步驟410，接收並處理檢測信號，確定插座110的插拔狀態；
86.步驟420，若插座110的插拔狀態切換為插入狀態，獲取充電時間；
87.步驟430，在接收到充電指令的情況下，基於充電時間輸出開關控制信號；開關控制信號用於指示開關迴路130在充電時間內閉合。
88.具體而言，控制單元可以基於檢測信號，確定插座110的插拔狀態；若插座110的插拔狀態切換為插入狀態，可以獲取充電時間，其中，充電時間可以為用戶輸入的值，也可以為預先設置的默認值；充電指令可以為用戶輸入的指令，例如，可以通過相應的顯示界面顯示上述充電時間，用戶可以通過輸入充電時間的值進行修改；還可以提供相應的點擊區域，響應於用戶輸入的充電指令，基於充電時間輸出用於指示開關迴路130在充電時間內閉合的開關控制信號。
89.在其中一個實施例中，檢測信號包括檢測電流；如圖5所示，接收並處理檢測信號，確定插座110的插拔狀態的步驟，包括：
90.步驟510，若檢測電流的值大於啟動電流值，則確定插座110的插拔狀態為插入狀態；
91.步驟520，若檢測電流的值小於或等於啟動電流值，則確定插座110的插拔狀態為拔出狀態。
92.具體而言，啟動電流值可以為1ma；若檢測電流超過1ma，則控制單元可立即識別到待充電設備的接入，並確定插座110的插拔狀態為插入狀態；若檢測電流小於或等於1ma，則
控制單元可以確定插座110的插拔狀態為拔出狀態。
93.在一些示例中，若控制單元確定插座110的插拔狀態為拔出狀態，且開關迴路130處於閉合狀態，則控制單元可以輸出用於控制開關迴路130斷開的開關控制信號。
94.在其中一個實施例中，如圖6所示，若插座110的插拔狀態切換為插入狀態，獲取充電時間的步驟，包括：
95.步驟610，若插座110的插拔狀態切換為插入狀態，輸出充電設置顯示指令；充電設置顯示指令用於指引用戶輸入充電周期和充電時間中的至少一種；
96.步驟620，若獲取到用戶輸入的充電周期和/或充電時間，則對充電參數的初始值進行更新處理；充電參數包括充電周期和充電時間。
97.具體而言，充電設置顯示指令可以用於提供相應的充電設置顯示界面，充電設置顯示界面可以包括充電周期和充電時間的初始值，初始值可以為預先設置的默認值，還可以響應於用戶輸入的充電周期和/或充電時間，對用戶輸入的充電參數進行顯示。用戶可自由設定待充電設備的充電時間(即一次連續充電的時長，默認值為8小時)以及充電周期(例如，本次充電完成開關迴路130斷開對插座110斷電後，待充電設備未拔出，則下次開關迴路130重新自動閉合對待充電設備進行充電的時間間隔)。
98.在一些示例中，充電設置顯示界面還可以為用戶提供用於控制開關迴路130閉合的「手動開啟」響應區域、用於控制開關迴路130斷開的「手動關閉」響應區域、用於輸出充電指令的「確定」響應區域，以及用於關閉充電設置顯示界面、回到如圖3所示的插座工作狀態界面的「返回」響應區域。
99.在其中一個實施例中，在接收到充電指令的情況下，基於充電時間輸出開關控制信號的步驟，包括：
100.在接收到充電指令的情況下，基於更新後的設置參數輸出開關控制信號；開關控制信號用於指示開關迴路130在各充電周期中的充電時間內閉合。
101.具體而言，對待充電設備的充電參數進行一次設置後，若常年累月無插拔操作，則此插座110即可自動按照用戶設定的充電時間、充電周期持續完成充放電，從而確保待充電設備長期滿電，且不會發生過充和過放的情況。
102.應該理解的是，雖然如上所述的各實施例所涉及的流程圖中的各個步驟按照箭頭的指示依次顯示，但是這些步驟並不是必然按照箭頭指示的順序依次執行。除非本文中有明確的說明，這些步驟的執行並沒有嚴格的順序限制，這些步驟可以以其它的順序執行。而且，如上所述的各實施例所涉及的流程圖中的至少一部分步驟可以包括多個步驟或者多個階段，這些步驟或者階段並不必然是在同一時刻執行完成，而是可以在不同的時刻執行，這些步驟或者階段的執行順序也不必然是依次進行，而是可以與其它步驟或者其它步驟中的步驟或者階段的至少一部分輪流或者交替地執行。
103.基於同樣的發明構思，本技術實施例還提供了一種用於實現上述所涉及的充電方法的充電裝置。該裝置所提供的解決問題的實現方案與上述方法中所記載的實現方案相似，故下面所提供的一個或多個充電裝置實施例中的具體限定可以參見上文中對於充電方法的限定，在此不再贅述。
104.在一個實施例中，提供了一種充電裝置，裝置應用於充電檢測電路120中的控制單元，電路包括：
105.插座110，插座110的一端用於連接火線；插座110還用於接入待充電設備；
106.檢測電路120，檢測電路120的第一輸入端連接插座110的另一端；檢測電路120的第二輸入端用於連接零線；檢測電路120的輸出端用於輸出檢測信號；檢測信號用於指示插座110的插拔狀態；
107.開關迴路130，開關迴路130的第一端連接插座110的另一端；開關迴路130的第二端用於連接零線；開關迴路130的控制端用於接收開關控制信號；
108.控制單元連接檢測電路120的輸出端；控制單元還連接開關迴路130的控制端，用於基於檢測信號輸出開關控制信號；
109.如圖7所示，裝置包括：
110.狀態確定模塊710，用於接收並處理檢測信號，確定插座110的插拔狀態；
111.參數獲取模塊720，用於若插座110的插拔狀態切換為插入狀態，獲取充電時間；
112.開關控制模塊730，用於在接收到充電指令的情況下，基於充電時間輸出開關控制信號；開關控制信號用於指示開關迴路130在充電時間內閉合。
113.在其中一個實施例中，狀態確定模塊還用於若檢測電流的值大於啟動電流值，則確定插座110的插拔狀態為插入狀態；若檢測電流的值小於或等於啟動電流值，則確定插座110的插拔狀態為拔出狀態。
114.在其中一個實施例中，參數獲取模塊還用於若插座110的插拔狀態切換為插入狀態，輸出充電設置顯示指令；充電設置顯示指令用於指引用戶輸入充電周期和充電時間中的至少一種；若獲取到用戶輸入的充電周期和/或充電時間，則對充電參數的初始值進行更新處理；充電參數包括充電周期和充電時間。
115.在其中一個實施例中，開關控制模塊還用於在接收到充電指令的情況下，基於更新後的設置參數輸出開關控制信號；開關控制信號用於指示開關迴路130在各充電周期中的充電時間內閉合。
116.上述充電裝置中的各個模塊可全部或部分通過軟體、硬體及其組合來實現。上述各模塊可以硬體形式內嵌於或獨立於計算機設備中的處理器中，也可以以軟體形式存儲於計算機設備中的存儲器中，以便於處理器調用執行以上各個模塊對應的操作。
117.在一個實施例中，提供了一種計算機設備，包括存儲器和處理器，存儲器中存儲有電腦程式，該處理器執行電腦程式時實現上述方法的步驟。
118.在一個實施例中，提供了一種計算機設備，該計算機設備可以是終端，其內部結構圖可以如圖8所示。該計算機設備包括處理器、存儲器、輸入/輸出接口、通信接口、顯示單元和輸入裝置。其中，處理器、存儲器和輸入/輸出接口通過系統總線連接，通信接口、顯示單元和輸入裝置通過輸入/輸出接口連接到系統總線。其中，該計算機設備的處理器用於提供計算和控制能力。該計算機設備的存儲器包括非易失性存儲介質和內存儲器。該非易失性存儲介質存儲有作業系統和電腦程式。該內存儲器為非易失性存儲介質中的作業系統和電腦程式的運行提供環境。該計算機設備的輸入/輸出接口用於處理器與外部設備之間交換信息。該計算機設備的通信接口用於與外部的終端進行有線或無線方式的通信，無線方式可通過wifi、移動蜂窩網絡、nfc(近場通信)或其他技術實現。該電腦程式被處理器執行時以實現一種充電方法。該計算機設備的顯示單元用於形成視覺可見的畫面，可以是顯示屏、投影裝置或虛擬實境成像裝置。顯示屏可以是液晶顯示屏或者電子墨水顯示屏，該
計算機設備的輸入裝置可以是顯示屏上覆蓋的觸摸層，也可以是計算機設備外殼上設置的按鍵、軌跡球或觸控板，還可以是外接的鍵盤、觸控板或滑鼠等。
119.本領域技術人員可以理解，圖8中示出的結構，僅僅是與本技術方案相關的部分結構的框圖，並不構成對本技術方案所應用於其上的計算機設備的限定，具體的計算機設備可以包括比圖中所示更多或更少的部件，或者組合某些部件，或者具有不同的部件布置。
120.在一個實施例中，提供了一種計算機可讀存儲介質，其上存儲有電腦程式，電腦程式被處理器執行時實現上述方法的步驟。
121.在一個實施例中，提供了一種電腦程式產品，包括電腦程式，該電腦程式被處理器執行時實現上述方法的步驟。
122.本領域普通技術人員可以理解實現上述實施例方法中的全部或部分流程，是可以通過電腦程式來指令相關的硬體來完成，所述的電腦程式可存儲於一非易失性計算機可讀取存儲介質中，該電腦程式在執行時，可包括如上述各方法的實施例的流程。其中，本技術所提供的各實施例中所使用的對存儲器、資料庫或其它介質的任何引用，均可包括非易失性和易失性存儲器中的至少一種。非易失性存儲器可包括只讀存儲器(read-only memory，rom)、磁帶、軟盤、快閃記憶體、光存儲器、高密度嵌入式非易失性存儲器、阻變存儲器(reram)、磁變存儲器(magnetoresistive random access memory，mram)、鐵電存儲器(ferroelectric random access memory，fram)、相變存儲器(phase change memory，pcm)、石墨烯存儲器等。易失性存儲器可包括隨機存取存儲器(random access memory，ram)或外部高速緩衝存儲器等。作為說明而非局限，ram可以是多種形式，比如靜態隨機存取存儲器(static random access memory，sram)或動態隨機存取存儲器(dynamic random access memory，dram)等。本技術所提供的各實施例中所涉及的資料庫可包括關係型資料庫和非關係型資料庫中至少一種。非關係型資料庫可包括基於區塊鏈的分布式資料庫等，不限於此。本技術所提供的各實施例中所涉及的處理器可為通用處理器、中央處理器、圖形處理器、數位訊號處理器、可編程邏輯器、基於量子計算的數據處理邏輯器等，不限於此。
123.以上實施例的各技術特徵可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特徵所有可能的組合都進行描述，然而，只要這些技術特徵的組合不存在矛盾，都應當認為是本說明書記載的範圍。
124.以上所述實施例僅表達了本技術的幾種實施方式，其描述較為具體和詳細，但並不能因此而理解為對本技術專利範圍的限制。應當指出的是，對於本領域的普通技術人員來說，在不脫離本技術構思的前提下，還可以做出若干變形和改進，這些都屬於本技術的保護範圍。因此，本技術的保護範圍應以所附權利要求為準。
