一種化學教育實驗室用試管清洗設備的製作方法

2023-10-11 02:47:15 1

1.本發明涉及實驗室設備技術領域，尤其涉及一種化學教育實驗室用試管清洗設備。


背景技術：

2.在大部分學校中化學實驗室基本已建立，而試管是化學實驗室的常用器材，使用率高，需要經常清洗。
3.現有技術中，如中國申請號為：201721426532.7的「一種實驗室試管清洗設備」，包括外殼、固定墩、壓杆和連杆，所述外殼的開口向下，所述壓杆從上方穿過所述外殼，所述壓杆下方垂直連接所述連杆，所述連杆下方豎直連接多個螺杆，所述固定墩與所述外殼的底部內壁固定連接，所述固定墩上設有供所述螺杆穿過的插入孔，所述固定墩和所述連杆之間用復位彈簧連接，所述螺杆下端設置試管刷，所述螺杆上設置螺紋，所述外殼和固定墩上設置與螺杆相配合的螺紋。
4.上述設備主要通過試管刷旋轉來清洗試管，在清洗後，試管刷上會粘有髒汙，試管刷每次使用後，還需要對其進行清理。另外上述設備仍需要人工進行手持作業，自動化程度不高，且每次清洗的試管數量也不多。


技術實現要素：

5.本發明的目的是為了解決試管清洗自動化程度低、一次清洗試管數量較少的技術問題，進而提出一種無需利用試管刷進行試管清理的化學教育實驗室用試管清洗設備。
6.為了實現上述目的，本發明採用了如下技術方案：一種化學教育實驗室用試管清洗設備，包括機體，所述機體設置有支腳以使得機體懸空設置，所述機體底部安裝有多個超聲波發生器，所述機體設置有頂開口的清洗槽，所述清洗槽的底部並排滿設有若干供試管倒置的放置架，所述清洗槽的下方設置有汙水收集槽，所述汙水收集槽與清洗槽通過管道接通，所述管道上設置有電磁閥，所述清洗槽還設有用於檢測清洗液的濁度/固體懸浮物濃度的測量傳感器，所述清洗槽底部設置有報警器及控制器，所述控制器連接測量傳感器和報警器，所述電磁閥與控制器連接以在報警器發出報警時使得控制器能控制電磁閥打開，所述清洗槽的外壁上設置有操控屏以與控制器連接。
7.優選地，所述支腳的底部設置有徑向外凸的厚型軟質緩衝底座，所述緩衝底座包括中心鋼質體及外注塑於其外層的厚質橡膠層。
8.優選地，所述清洗槽的內底部設置有第一底部和第二底部，所述第一底部的高度高於第二底部的高度，於第一底部的清洗槽外底部設置有多個第一超聲波發生器，於第二底部的清洗槽外底部設置有多個第二超聲波發生器，所述第二超聲波發生器的頻率大於第一超聲波的頻率。
9.優選地，所述放置架包括底圈、頂圈、連接底圈和頂圈的連接件，所述底圈、頂圈及連接件的外表壁均配設有軟墊層。
10.優選地，所述底圈的外部套設有外圈，所述外圈與底圈之間通過截面呈圓弧狀的託環連接，所述外圈的高度低於底圈的高度，且所述外圈的頂部形成內卷的環形凸部。
11.優選地，所述連接件沿著底圈的周向等間距設置，所述連接件為細條狀的杆體。
12.與現有技術相比，本發明的優點和積極效果在於，
13.本發明中，通過設置超聲波發生器，來對試管進行清理，相比常用的用試管刷進行清洗，無論是從清洗效果還是清洗速度上，都要比試管刷好得多，更重要的是，撇棄試管刷後，無需對試管刷進行清理，相比較而，更為省事。
14.本發明中，試管採用倒置的方式進行清洗，在超聲波的作用下，能充分清洗乾淨，而汙水又可以通過管道從清洗槽中流入到汙水收集槽中，通過汙水的流出，可保持清洗槽的清洗液能進行更換，保持清洗效果。
15.本發明中，當清洗液的汙水濁度/固體懸浮物濃度達到需要更換清洗液的濃度時，則可通過報警器進行報警，而提示使用者進行清洗液的更換，而促使使用者操控控制屏而使得電磁閥打開而放掉清洗液，並進行新的清洗液的衝入。
16.本發明中，清洗槽滿設有若干放置架，放置架設置數量可若干，由此可供若干試管進行倒置以清洗。
17.總體而言，本發明的自動化程度相比現有技術而言要高得多，在清洗過程中無需用手扶持試管，且無需試管刷清洗。
附圖說明

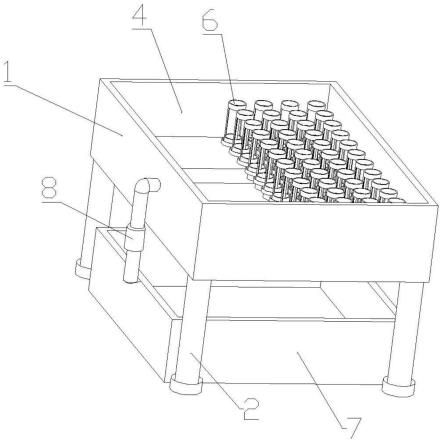

18.圖1為本發明提出的一種化學教育實驗室用試管清洗設備的第一方位的局部立體結構示意圖(為清洗顯示，其中超聲波發生器僅簡單示意)；
19.圖2為本發明提出的一種化學教育實驗室用試管清洗設備的第二方位的局部立體示意圖；
20.圖3為本發明提出的一種化學教育實驗室用試管清洗設備的第三方位的局部結構示意圖(顯示出汙水清洗槽)；
21.圖4為本發明提出的一種化學教育實驗室用試管清洗設備的放置架的結構示意圖。
具體實施方式
22.為了能夠更清楚地理解本發明的上述目的、特徵和優點，下面結合附圖和實施例對本發明做進一步說明。需要說明的是，在不衝突的情況下，本技術的實施例及實施例中的特徵可以相互組合。
23.在下面的描述中闡述了很多具體細節以便於充分理解本發明，但是，本發明還可以採用不同於在此描述的其他方式來實施，因此，本發明並不限於下面公開說明書的具體實施例的限制。
24.如圖1-4所示，本發明的化學教育實驗室用試管清洗設備，包括機體1，所述機體1設置有支腳2以使得機體1懸空設置。所述支腳2設置四個，分別居於機體1的四角處，可對機體1進行可靠支撐。在本實施例中，所述機體1被懸空設置後，使得機體1的底部具備足夠的安裝空間。
25.為避免像現有技術中那樣需要對試管刷進行額外清洗，在本實施中，所述機體1的底部安裝有多個超聲波發生器3，而所述機體1設置有頂開口的清洗槽4，所述清洗槽4的底部並排滿設有若干供試管倒置的放置架6。由此可見，本發明可利用超聲波發生器3的原理而對試管進行清理，省卻了像現有技術中那樣用試管刷對試管進行清理，加上放置架6可滿設於清洗槽中，進而使得倒置的試管數量可有效變多，由此可大批量的進行試管的清洗，也就是說一次可清洗出大量的試管。加上超聲波發生器3的數量也為多個，由此清洗效果顯著。
26.為使得清洗液在變汙時能及時從清洗槽4中流出，所述清洗槽4的下方設置有汙水收集槽7，所述汙水收集槽7與清洗槽4通過管道(未顯示)接通。當汙水從清洗槽流到汙水收集槽後，則可在清洗槽中加入乾淨的清洗液，由此可保障清洗效果。
27.為避免清洗液過度被汙而影響清洗效果，所述管道上設置有電磁閥8，所述清洗槽4還設有用於檢測清洗液的濁度/固體懸浮物濃度的測量傳感器，所述清洗槽4底部設置有報警器及控制器，所述控制器連接測量傳感器和報警器，所述電磁閥8與控制器連接以在報警器發出報警時使得控制器能控制電磁閥8打開，當然，為方便操作，所述清洗槽4的外壁上設置有操控屏9以與控制器連接。
28.可見，在測量傳感器檢測到清洗液的濁度/固體懸浮物濃度超標時，發出信號至控制器，控制器控制報警器報警，提示使用者操作操控屏9，控制器獲得操作指令後，控制電磁閥8打開，由此清洗液從清洗槽4流至汙水收集槽7中，此時便可在清洗槽4中加入新的乾淨的清洗液。
29.在本實施例中，為有效保護試管，所述支腳2的底部設置有徑向外凸的厚型軟質緩衝底座10，所述緩衝底座10包括中心鋼質體(未顯示)及外注塑於其外層的厚質橡膠層(未標記)。中心鋼質體可保障緩衝底座10的支撐強度，而厚質橡膠層則可適當起到對超聲波的緩衝振動作用。
30.在本實施例中，所述清洗槽4的內底部設置有第一底部41和第二底部42，所述第一底部41的高度高於第二底部42的高度。於第一底部41的清洗槽4外底部設置有多個第一超聲波發生器，於第二底部42的清洗槽4外底部設置有多個第二超聲波發生器，所述第二超聲波發生器的頻率大於第一超聲波的頻率。由此可見，該清洗槽4設置有清洗分區，對於不是髒汙程度不同的試管可進行分區清洗。由於第二超聲波發生器的頻率大於第一超聲波的頻率，超聲效果明顯，清洗力度大，故而髒汙程度高的試管可倒置於第二底部42進行清洗，而對於髒汙程度不高的試管則可倒置於第一底部41進行清洗。試管的精細化分區清洗，使得清洗更為精準分區，清洗更加有針對性，更加節能環保。
31.對於放置架6的設置，在本實施例中，所述放置架6包括底圈61、頂圈62、連接底圈61和頂圈62的連接件63，所述底圈61、頂圈62及連接件63的外表壁均配設有軟墊層(未標記)，軟墊層可很好地保護試管，避免試管的破損。通過該結構的放置架6可供試管進行倒置。採用底圈、頂圈、連接件設置後，三者之間均有空隙存在，試管倒置於該放置架6後，清洗液仍可對試管進行有效清洗，不會過多的阻礙清洗液對試管內外表壁的清洗。
32.為進一步使得試管能可靠倒置，所述底圈61的外部套設有外圈64，所述外圈64與底圈61之間通過截面呈圓弧狀的託環65連接，所述外圈64的高度低於底圈61的高度，且所述外圈64的頂部形成內卷的環形凸部66。在此處的外圈64、託環65、環形凸部66的設置，在
對試管的底部進行有效的固定外，還能儘量避免外圈64高度過高而影響試管與清洗液的接觸面積。
33.在本實施例中，所述連接件63沿著底圈61的周向等間距設置，所述連接件63在本實施例中優選為細條狀的杆體。其中等間距設置，一方面支撐受力均衡，另一方面存在間距，保障了清洗液與試管的接觸面積，保障了清洗效果。此外，細條狀的杆體儘量減少了杆體與試管的接觸面積，增加了清洗液與試管的接觸面積，最大程度保障了清洗效果。
