一種集成抽拉一體式車載料理臺的製作方法
2023-10-30 07:55:13 1
1.本實用新型屬於料理臺技術領域，具體地，涉及一種集成抽拉一體式車載料理臺。
背景技術：
2.旅居車又稱旅居房車簡稱房車、rv等，是一種可移動的、具有居家必備基本設施的車種。旅居車是為了滿足人們旅遊和野外生活、工作的需要而設計的集房與車功能於一身的結合體，形象的說，可稱之為「可移動的家」，是實現「生活中旅行，旅行中生活」的一種時尚產品。近幾年，越來越多的人喜歡旅居車，喜歡品嘗這種無拘無束的生活，作為一款休閒車，它最大的優勢是舒適性和方便性。
3.人們希望在駕車旅行的途中，也能夠像在家中廚房一樣烹飪美食並與大家分享。如果將廚房裝進車中就可以滿足這樣的需求，但是廚房用具需要收納、廚房操作需要空間，這些需求提高了對汽車本身的要求。
4.目前的房車烹飪裝置存在以下不足：
5.一、裝置搭配烹飪用具多，不便於整理和收納。因戶外烹飪所使用的工具較多，爐灶、鍋具、廚具、餐具、調味料瓶、醬油醋瓶以及戶外工具等，種類較多，收納整理非常不便，車載運輸過程中的碰撞噪音較多。
6.二、多採用炭火或一次性小氣罐，不便於多日出行，不能夠作到低碳生活和節能環保。因器具限制，家庭用戶出行時攜帶的燃料有限，不能提供高效、長時間的加熱烹飪能力，戶外烹飪的方法受到加熱條件的限制。
技術實現要素：
7.實用新型目的：本實用新型的目的是提供一種集成抽拉一體式車載料理臺，解決了現有技術中車載房車不便於收納，在房車上結構設置不合理，佔地面積較大，從而佔用房車空間的問題。
8.技術方案：本實用新型提供了一種集成抽拉一體式車載料理臺，包括集成料理臺和滑軌，所述集成料理臺和滑軌滑動連接，所述滑軌設置在房車上。本實用新型的集成抽拉一體式車載料理臺，通過將集成料理臺和房車利用滑軌連接，可將矩形狀的集成料理臺收納至房車的固定空間內，從而避免料理臺在不使用情況下佔用房車空間，達到房車的有限空間的有效利用，尤其適合於房車這種空間緊張的場合。
9.進一步的，上述的集成抽拉一體式車載料理臺，所述集成料理臺包括料理臺基體和燃氣灶，所述料理臺基體和滑軌滑動連接，所述燃氣灶設置在料理臺基體內。料理臺基體用於進行燃氣灶的支撐，通過滑軌可將料理臺基體 從房車的容納腔中抽出。
10.進一步的，上述的集成抽拉一體式車載料理臺，所述料理臺基體內設有燃氣灶抽屜，所述燃氣灶抽屜和料理臺基體形成抽拉抽屜，所述燃氣灶設置在燃氣灶抽屜內。設置的抽屜式抽拉結構，能夠將燃氣灶方便的設置在料理臺集體上，使用時方便抽出，並且收納後不佔用多餘空間，達到了空間的有效利用。
11.進一步的，上述的集成抽拉一體式車載料理臺，所述料理臺基體上設有餐桌，所述餐桌和料理臺基體通過鉸鏈連接，並且餐桌可罩設在料理臺基體的上端部上。餐桌不使用時，可摺疊罩設在料理臺基體上，從而形成罩殼的結構，能夠將料理條基體內的燃氣灶，存儲盒等罩設住，形成防護罩的結構。
12.進一步的，上述的集成抽拉一體式車載料理臺，所述餐桌為摺疊餐桌。將餐桌設置為摺疊式，能夠提高餐桌的面積，從而適用於多人同時進行就餐，解決了餐桌面積小的問題。
13.進一步的，上述的集成抽拉一體式車載料理臺，所述料理臺基體內設有餐廚收納箱，所述餐廚收納箱和料理臺基體為分體式，並且餐廚收納箱可置於料理臺基體的內部或者外部，所述餐廚收納箱可與料理臺基體卡接。餐廚收納箱可用於收納食品、醬料等餐廚用品，餐廚收納箱的上端外壁上設有u型卡板，能夠卡合在料理臺基體上，安裝方便快速。
14.進一步的，上述的集成抽拉一體式車載料理臺，所述燃氣灶抽屜上設有置物板，所述置物板和燃氣灶抽屜的外壁鉸接，所述置物板可罩設在料理臺基體遠離滑軌一端的側壁上。設置的置物板可用於進行食品烹飪時，用於放置調味品。
15.進一步的，上述的集成抽拉一體式車載料理臺，所述燃氣灶抽屜內設有燃氣灶擋板，所述燃氣灶擋板和燃氣灶抽屜的內壁鉸接，並且燃氣灶擋板罩設在燃氣灶上。設置的燃氣灶擋板能夠進行油煙的遮擋，避免油點飛濺。
16.進一步的，上述的集成抽拉一體式車載料理臺，所述料理臺基體為矩形體結構。
17.進一步的，上述的集成抽拉一體式車載料理臺，所述餐廚收納箱為上端開口的矩形盒狀。
18.上述技術方案可以看出，本實用新型具有如下有益效果：本實用新型所述的集成抽拉一體式車載料理臺，結構設計合理，使用方便，將燃氣灶、餐桌、儲存箱均集成在料理臺基體上，廚具儲放安全可靠，並且料理臺基體和房車通過滑軌連接，不用時可將燃氣灶、餐桌、儲存箱全部收納至至料理機臺內，進行集中儲放，同時，餐桌可扣合在料理臺基體上，減少了餐廚用具對房車的佔用空間，達到空間的最大利用，具有很高的推廣價值。
附圖說明

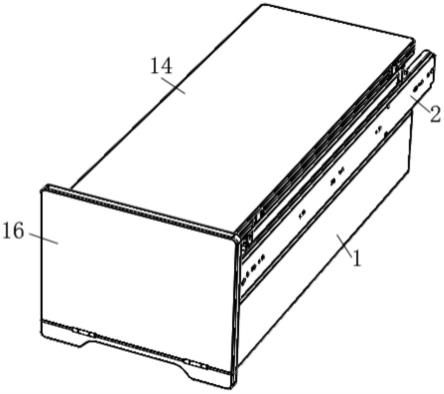

19.圖1為本實用新型所述集成抽拉一體式車載料理臺的結構示意圖；
20.圖2為本實用新型所述集成抽拉一體式車載料理臺的結構示意圖二；
21.圖3為本實用新型所述集成抽拉一體式車載料理臺的結構示意圖三；
22.圖4為本實用新型所述集成抽拉一體式車載料理臺的結構示意圖四；
23.圖5為本實用新型所述集成抽拉一體式車載料理臺的結構示意圖五；
24.圖6為本實用新型所述集成抽拉一體式車載料理臺的結構示意圖六；
25.圖7為本實用新型所述集成抽拉一體式車載料理臺的結構示意圖七。
26.圖中：集成料理臺1、料理臺基體11、燃氣灶12、燃氣灶抽屜13、餐桌14、餐廚收納箱15、置物板16、燃氣灶擋板17、滑軌2。
具體實施方式
27.下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始
至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用於解釋本實用新型，而不能理解為對本實用新型的限制。
28.在本實用新型的描述中，需要理解的是，術語「中心」、「縱向」、「橫向」、「長度」、「寬度」、「厚度」、「上」、「下」、「前」、「後」、「左」、「右」、「豎直」、「水平」、「頂」、「底」「內」、「順時針」、「逆時針」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。
29.此外，術語「第一」、「第二」僅用於描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特徵的數量。由此，限定有「第一」、「第二」的特徵可以明示或者隱含地包括一個或者更多個該特徵。在本實用新型的描述中，除非另有說明，「多個」的含義是兩個或兩個以上，除非另有明確的限定。
30.在本實用新型中，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」、「固定」等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。
31.在本實用新型中，除非另有明確的規定和限定，第一特徵在第二特徵之「上」或之「下」可以包括第一和第二特徵直接接觸，也可以包括第一和第二特徵不是直接接觸而是通過它們之間的另外的特徵接觸。而且，第一特徵在第二特徵「之上」、「上方」和「上面」包括第一特徵在第二特徵正上方和斜上方，或僅僅表示第一特徵水平高度高於第二特徵。第一特徵在第二特徵「之下」、「下方」和「下面」包括第一特徵在第二特徵正下方和斜下方，或僅僅表示第一特徵水平高度小於第二特徵。
實施例
32.如圖1-7所示的集成抽拉一體式車載料理臺，包括集成料理臺1和滑軌2，所述集成料理臺1和滑軌2滑動連接，所述滑軌2設置在房車上。
33.其中，所述集成料理臺1包括料理臺基體11和燃氣灶12，所述料理臺基體11和滑軌2滑動連接，所述燃氣灶12設置在料理臺基體11內。
34.上述結構中，所述料理臺基體11內設有燃氣灶抽屜13，所述燃氣灶抽屜13和料理臺基體11形成抽拉抽屜，所述燃氣灶12設置在燃氣灶抽屜13內。所述料理臺基體11上設有餐桌14，所述餐桌14和料理臺基體11通過鉸鏈連接，並且餐桌14可罩設在料理臺基體11的上端部上。並且，所述餐桌14為摺疊餐桌。所述料理臺基體11內設有餐廚收納箱15，所述餐廚收納箱15和料理臺基體11為分體式，並且餐廚收納箱15可置於料理臺基體11的內部或者外部，所述餐廚收納箱15可與料理臺基體11卡接。所述燃氣灶抽屜13上設有置物板16，所述置物板16和燃氣灶抽屜13的外壁鉸接，所述置物板16可罩設在料理臺基體11遠離滑軌2一端的側壁上。所述燃氣灶抽屜13內設有燃氣灶擋板17，所述燃氣灶擋板17和燃氣灶抽屜13的內壁鉸接，並且燃氣灶擋板17罩設在燃氣灶12上。
35.另外，所述料理臺基體11為矩形體結構。所述餐廚收納箱15為上端開口的矩形盒
狀。
36.以上所述僅是本實用新型的優選實施方式，應當指出，對於本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進，這些改進也應視為本實用新型的保護範圍。
