電化學一體化處理裝置的製作方法

2024-04-06 14:19:05

本實用新型涉及一種電化學處理裝置，具體涉及一種高頻脈衝電化學處理裝置。

背景技術：

電化學法是利用物理學及化學原理，把電能轉化為化學能，經單一電化學設備即可對廢水中的有機或無機物進行氧化還原反應，進而凝聚、浮除，將汙染物從水體中分離。傳統的低電壓、大電流的電解模式，處理效果一般。

技術實現要素：

發明目的：本實用新型的目的是為了克服現有技術中的不足，提供一種處理效果好，運行平穩可靠，使用方便的電化學一體化處理裝置。

技術方案：為了解決上述技術問題，本實用新型所述的電化學一體化處理裝置，它包括池體，在所述池體內設有隔板槽，在所述池體底部設有曝氣盤管，在所述曝氣盤管上方設有電極下支撐固定板，在所述電極下支撐固定板上方設有電極上支撐固定板，在所述電極下支撐固定板和電極上支撐固定板之間設有電極Ⅰ，在所述電極上支撐固定板上設有電極Ⅱ，在所述電極Ⅰ之間設有連接螺栓，在所述池體中下部設有出水管，在所述出水管旁設有溢流口Ⅰ，在與溢流口Ⅰ同一水平線上的池體上設有溢流口Ⅱ，在所述池體下部設有溢流口Ⅲ，所述曝氣盤管由直管垂直盤接而成。

所述池體的橫截面為矩形。

所述隔板槽共設兩個，它們將池體三等分，所述隔板槽的頂端與池體的頂端持平。

所述曝氣盤管共設三個，在三等分的池體的每等分內各設一個。

所述電極Ⅰ和電極Ⅱ與高頻脈衝電源相連。

有益效果：本實用新型與現有技術相比，其顯著優點是：本實用新型整體結構設置合理，通過隔板槽將池體三等分，在每個等分區域內設有上、下電極，底部設置曝氣盤管，並且電極與高頻脈衝電源相連，使處理效果好，整體運行平穩可靠，採用電極下支撐固定板和電極上支撐固定板，使連接牢固，本裝置體積小，使用方便，符合實際使用要求。

附圖說明

圖1是本實用新型的整體結構示意圖；

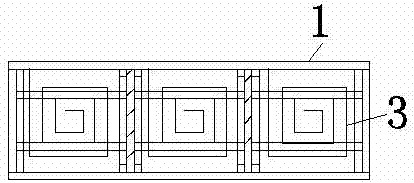

圖2是本實用新型中所述曝氣盤管的設置結構示意圖。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

如圖1和圖2所示，本實用新型所述的電化學一體化處理裝置，它包括池體1，在所述池體1內設有隔板槽2，在所述池體1底部設有曝氣盤管3，在所述曝氣盤管3上方設有電極下支撐固定板4，在所述電極下支撐固定板4上方設有電極上支撐固定板5，在所述電極下支撐固定板4和電極上支撐固定板5之間設有電極Ⅰ6，在所述電極上支撐固定板5上設有電極Ⅱ7，在所述電極Ⅰ6之間設有連接螺栓8，在所述池體1中下部設有出水管9，在所述出水管9旁設有溢流口Ⅰ10，在與溢流口Ⅰ10同一水平線上的池體1上設有溢流口Ⅱ11，在所述池體1下部設有溢流口Ⅲ12，所述曝氣盤管3由直管垂直盤接而成；所述池體1的橫截面為矩形；所述隔板槽2共設兩個，它們將池體1三等分，所述隔板槽2的頂端與池體1的頂端持平；所述曝氣盤管3共設三個，在三等分的池體1的每等分內各設一個；所述電極Ⅰ6和電極Ⅱ7與高頻脈衝電源相連。本實用新型整體結構設置合理，通過隔板槽將池體三等分，在每個等分區域內設有上、下電極，底部設置曝氣盤管，並且電極與高頻脈衝電源相連，使處理效果好，整體運行平穩可靠，採用電極下支撐固定板和電極上支撐固定板，使連接牢固，本裝置體積小，使用方便，符合實際使用要求。

本實用新型提供了一種思路及方法，具體實現該技術方案的方法和途徑很多，以上所述僅是本實用新型的優選實施方式，應當指出，對於本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護範圍，本實施例中未明確的各組成部分均可用現有技術加以實現。
