感應疲勞的智能LED燈的製作方法

2024-01-22 17:07:15 1

本發明涉及感應疲勞的智能led燈。

背景技術：

目前所用檯燈雖有單片機控制led驅動電路來控制led燈的亮度，但不能通過紅外傳感器感應人眼的閉合時間來感應疲勞對led燈進行控制。

技術實現要素：

本發明的目的是提供感應疲勞的智能led燈，可解決上述問題。

本發明的目的是通過以下技術方案來實現：

感應疲勞的智能led燈，其特徵在於，帶紅外傳感器的眼鏡、防過充充電電路、5v可充電鋰電池、單片機控制晶片、驅動電路、led燈、音樂揚聲器，所述的單片機控制晶片根據帶紅外傳感器的眼鏡內的紅外傳感器傳來的檢測眼皮開合時間比和瞳孔亮暗時間比信號進行控制led驅動電路，進一步控制led燈的亮度，當超過單片機控制晶片內的定時器上人眼的閉合時間時單片機就會發出報警並降低led燈的亮度和播放報警音樂。

作為一種技術方案，上述單片機控制晶片為stc89c52晶片。

作為一種技術方案，所述帶紅外傳感器的眼鏡是由紅外傳感器固定在眼鏡片構成的眼鏡，所述紅外傳感器與單片機控制晶片的信號輸入端電相連，上述防過充充電電路的輸出端分別與與5v可充電鋰電池正負極電相連，所述5v可充電鋰電池正負極分別與單片機控制晶片的電源輸入腳相連，所述驅動電路與單片機控制晶片的信號輸出腳相連，所述驅動電路輸出端與led燈電相連，所 述led燈安裝在感應疲勞的智能led燈上，上述音樂揚聲器兩端與驅動電路輸出端相連。

本發明有益之處可使感應疲勞的智能led燈更加智能化。

附圖說明

下面根據附圖對本發明作進一步詳細說明。

圖1是本發明實施例的感應疲勞的智能led燈的結構示意圖：

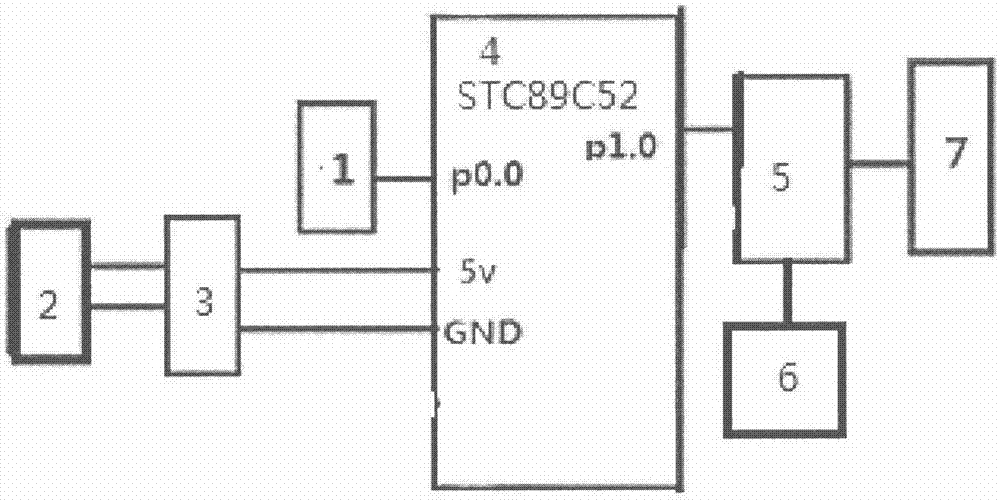

圖2是本發明實施例的感應疲勞的智能led燈的電路方框結構示意圖：

1、帶紅外傳感器的眼鏡，2、防過充充電電路，3、5v可充電鋰電池，4、單片機控制晶片，5、驅動電路，6、led燈，7音樂揚聲器。

圖3是本發明實施例的感應疲勞的智能led燈的防過充充電電路具體實施方式電路方框圖。

圖4是本發明實施例的感應疲勞的智能led燈的驅動電路具體實施方式電路圖。

圖5是本發明實施例的感應疲勞的智能led燈的驅動具體實施方式單片機控制晶片系統流程圖。

以下結合附圖和實施例對本發明進行具體介紹如下：

作為一種實施方案，感應疲勞的智能led燈，帶紅外傳感器的眼鏡1、防過充充電電路2、5v可充電鋰電池3、單片機控制晶片4、驅動電路5、led燈6、音樂揚聲器7，所述的單片機控制晶片根據帶紅外傳感器的眼鏡內的紅外傳感器傳來的檢測眼皮開合時間比和瞳孔亮暗時間比信號進行控制led驅動電路，進一步控制led燈的亮度，當超過單片機控制晶片內的定時器上人眼的閉合時間時單片機就會發出報警並降低led燈的亮度和播放報警音樂。

作為一種實施方案，上述單片機控制晶片為stc89c52晶片。

作為一種實施方案，所述帶紅外傳感器的眼鏡是由紅外傳感器固定在眼鏡片構成的眼鏡，所述紅外傳感器與單片機控制晶片的信號輸入端電相連，上述防過充充電電路的輸出端分別與與5v可充電鋰電池正負極電相連，所述5v可充電鋰電池正負極分別與單片機控制晶片的電源輸入腳相連，所述驅動電路與單片機控制晶片的信號輸出腳相連，所述驅動電路輸出端與led燈電相連，所述led燈安裝在感應疲勞的智能led燈上，上述音樂揚聲器兩端與驅動電路輸出端相連。
