一種易於散熱的高壓諧波濾波器的製作方法

2024-02-03 11:03:15

本發明涉及一種濾波器，尤其涉及一種易於散熱的高壓諧波濾波器。

背景技術：

諧波電壓是由諧波電流和配電系統上產生的阻抗導致的電壓降。

高壓諧波濾波器是指輸電和配電系統是運行在固定頻率的正弦波電壓和電流波形下，但是當非線性負荷—如晶閘管整流器、變頻器和電弧爐接入系統後，會產生大量的諧波電流，從而導致電壓和電流的畸變，諧波濾波器是抑制電網電壓和電流畸變的最好辦法。

防潮就是防止空氣中的溼度過大，空氣的溼度過大會使黴菌快速繁殖，黴菌不但能使物品發黴變質。

散熱的方式有輻射散熱，傳導散熱，對流散熱，蒸發散熱。機體各組織器官產生的熱量，隨著血液循環均勻地分布於全身各部。當血液流經皮膚血管時，全部熱量的90％由皮膚散出，因此皮膚是人體散熱的主要部位。還有一小部分熱量，通過肺、腎和消化道等途徑，隨著呼吸、尿和糞便散出體外。

現有的濾波器防潮散熱方式存在防潮不徹底、散熱效果不佳、操作難度大的缺點，因此亟需研發一種防潮徹底、散熱效果佳、操作難度小的易於散熱的高壓諧波濾波器。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的濾波器防潮散熱方式存在防潮不徹底、散熱效果不佳、操作難度大的缺點，本發明要解決的技術問題是提供一種防潮徹底、散熱效果佳、操作難度小的易於散熱的高壓諧波濾波器。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種易於散熱的高壓諧波濾波器，包括有左支架、製冷箱、右支架、第一水管、水泵、第二水管、導熱腔、濾波器、排風扇、頂板、散熱裝置和底板，底板頂部從左到右依次設有左支架、製冷箱和右支架，左支架上開有通風孔，左支架右側設有導熱腔，導熱腔頂部放置有濾波器，製冷箱頂部左側設有水泵，水泵上設有第二水管，第二水管頂端與導熱腔連接，第二水管底端與製冷箱連接，製冷箱頂部右側連接有第一水管，第一水管與導熱腔連接，左支架和右支架頂部設有頂板，頂板上設有排風扇，右支架左側設有散熱裝置，散熱裝置包括有風機、第一擺動架、第一固定杆、第二擺動架、第一支杆、渦輪、第二固定杆、連接杆、電機、第一軸承座、第二支杆、轉軸、渦杆和第二軸承座，右支架左側固定連接有第二固定杆，第二固定杆後側轉動式連接有第一擺動架，第一擺動架上轉式連接有第一固定杆，第二固定杆前側轉動式連接有連接杆，連接杆上轉動式設有渦輪，渦輪與第一固定杆固定連接，連接杆左側連接有第二擺動架，第二擺動架左側設有風機，第二擺動架前側設有第一支杆，第一支杆上設有第二軸承座，連接杆前側設有第二支杆，第二支杆右側設有電機，第二支杆上設有第一軸承座，第一軸承座和第二軸承座之間連接有轉軸，轉軸右端與電機連接，轉軸上設有渦杆，渦杆與渦輪嚙合。

優選地，還包括有置物濾網，左支架右側設有置物濾網，置物濾網位於導熱腔正上方，且置物濾網與導熱腔接觸，濾波器放置在置物濾網上。

優選地，還包括有電熱絲和殼體，左支架右側和右支架左側設有殼體，殼體內設有電熱絲。

優選地，還包括有毛擦，轉軸左側設有毛擦。

優選地，第二擺動架左端為弧形，第二擺動架的右表面與連接杆的左表面固定連接，第二擺動架的厚度為2釐米，第二擺動架的前表面與第一支杆的後表面固定連接，第二擺動架與第一支杆所構成的角為90°。

優選地，左支架的形態為長方體，左支架的厚度為3釐米，左支架上的通風孔位於左支架的上部，左支架的下表面與底板的上表面固定連接，左支架與底板所構成的角為90°。

優選地，第一支杆和第二支杆的長度和厚度一樣，第二支杆的後表面與連接杆的前表面固定連接，第一軸承座內嵌在第二支杆上，第二軸承座內嵌在第一支杆上，第二支杆與電機所構成的角度為90°。

優選地，第二固定杆的厚度為4釐米，第二固定杆的右表面與右支架的左表面固定接觸，第二固定杆長度較第一固定杆的長度長，第二固定杆與右支架所構成的角度為60°，第二固定的下表面與連接杆的上表面接觸。

工作原理：濾波器在運行過程中，會產生大量的熱量，且濾波器需要及時的散熱，才不會影響濾波器的使用，當濾波器需要散熱時，啟動風機，風機將濾波器所散發出來的熱量從通風孔吹出，從而為濾波器散熱，同時啟動電機順轉，帶動轉軸順轉，帶動渦杆順轉，帶動渦輪順轉，帶動第一固定杆順轉，帶動第一擺動架前後擺動，從而帶動第二擺動架前後擺動，進而風機可以增大散熱範圍，同時啟動水泵，水泵將製冷箱內的冷水泵到導熱腔內，從而導熱腔為濾波器導熱，進而降低濾波器的溫度，導熱腔內的水也因此變熱，導熱腔內變熱的水通過第一水管流回製冷箱內，製冷箱為熱水製冷，製冷後的水再被水泵泵到導熱腔內，製冷箱和導熱腔內的水循環流動，從而更好地為濾波器散熱，啟動排風扇，排風扇將濾波器所處地方的溼氣排出，當濾波器無需散熱後，且風機復位，關閉電機、水泵和排風扇。

因為還包括有置物濾網，左支架右側設有置物濾網，置物濾網位於導熱腔正上方，且置物濾網與導熱腔接觸，濾波器放置在置物濾網上，所以當導熱腔對濾波器進行散熱時，一開始濾波器上的熱氣遇到溫度較低的導熱腔會凝結成水珠，置物濾網起到隔離作用，以防水珠對濾波器造成一定的損壞。

因為還包括有電熱絲和殼體，左支架右側和右支架左側設有殼體，殼體內設有電熱絲，所以當排風扇將濾波器所處地方的溼氣排出時，啟動電熱絲加熱，從而對濾波器所處地方的溼氣進行加熱，加熱後的溼氣利於被排出，當溼氣排完，關閉電熱絲。

因為還包括有毛擦，轉軸左側設有毛擦，所以當轉軸轉動時，帶動毛擦轉動，從而為濾波器除去一定的灰塵。

因為第二擺動架左端為弧形，第二擺動架的右表面與連接杆的左表面固定連接，第二擺動架的厚度為2釐米，第二擺動架的前表面與第一支杆的後表面固定連接，第二擺動架與第一支杆所構成的角為90°，所以有利於風機更好地為濾波器散熱。

因為左支架的形態為長方體，左支架的厚度為3釐米，左支架上的通風孔位於左支架的上部，左支架的下表面與底板的上表面固定連接，左支架與底板所構成的角為90°，所以左支架的承重能力增強，安全性提高，利於延長左支架的使用壽命。

因為第一支杆和第二支杆的長度和厚度一樣，第二支杆的上表面與連接杆的下表面固定連接，第一軸承座內嵌在第二支杆上，第二軸承座內嵌在第一支杆上，第二支杆與電機所構成的角度為90°，所以有利於第一支杆和第二支杆更好地固定第一軸承座和第二軸承座，利於轉軸旋轉。

因為第二固定杆的厚度為4釐米，第二固定杆的右表面與右支架的左表面固定接觸，第二固定杆長度較第一固定杆的長度長，第二固定杆與右支架所構成的角度為60°，第二固定的下表面與連接杆的上表面接觸，所以第二固定杆的承重能力增強，安全性提高，利於延長第二固定杆的使用壽命。

(3)有益效果

本發明達到了防潮徹底、散熱效果佳、操作難度小的效果，濾波器使用環境保持乾燥利於濾波器的使用，還利於濾波器的長久使用，可以杜絕電險出現，保護人們健康，濾波器能進行及時有效的散熱，利於濾波器在使用過程中更加地安全。

附圖說明

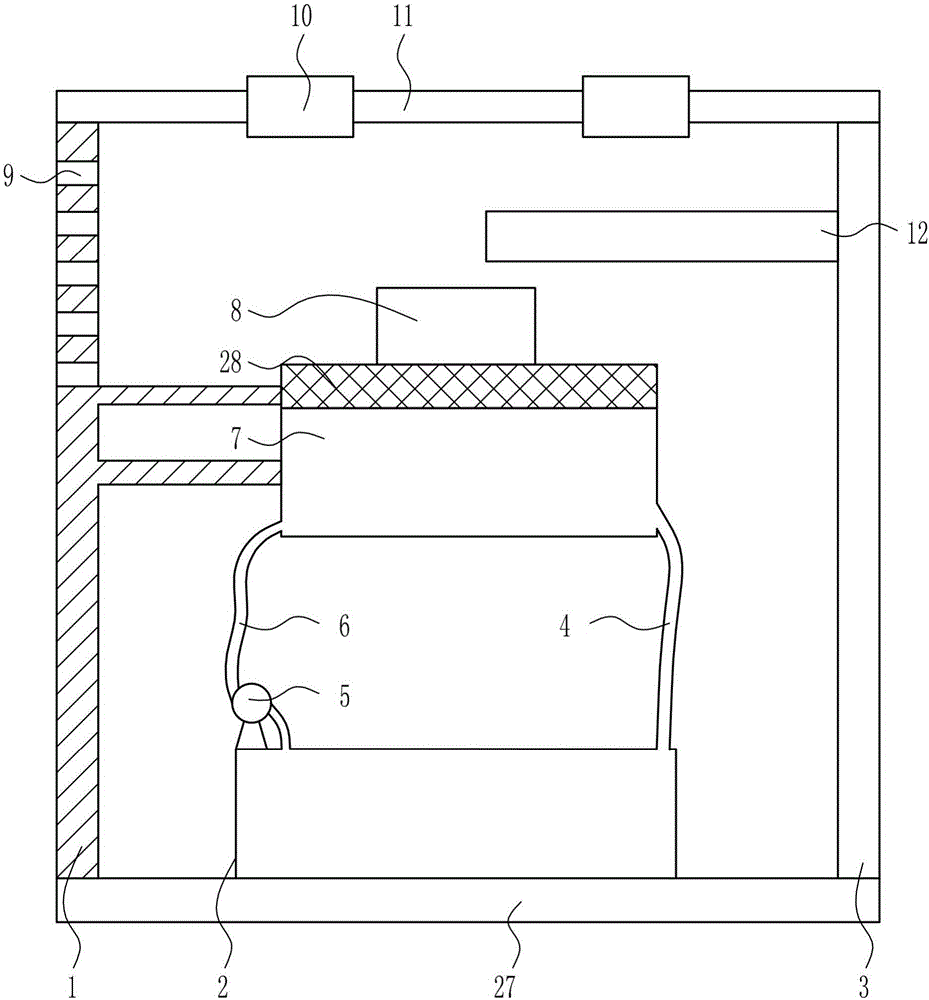

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

圖4為本發明散熱裝置的第一種俯視結構示意圖。

圖5為本發明散熱裝置的第二種俯視結構示意圖。

附圖中的標記為：1-左支架，2-製冷箱，3-右支架，4-第一水管，5-水泵，6-第二水管，7-導熱腔，8-濾波器，9-通風孔，10-排風扇，11-頂板，12-散熱裝置，13-風機，14-第一擺動架，15-第一固定杆，16-第二擺動架，17-第一支杆，18-渦輪，19-第二固定杆，20-連接杆，21-電機，22-第一軸承座，23-第二支杆，24-轉軸，25-渦杆，26-第二軸承座，27-底板，28-置物濾網，29-電熱絲，30-殼體，31-毛擦。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種易於散熱的高壓諧波濾波器，如圖1-5所示，包括有左支架1、製冷箱2、右支架3、第一水管4、水泵5、第二水管6、導熱腔7、濾波器8、排風扇10、頂板11、散熱裝置12和底板27，底板27頂部從左到右依次設有左支架1、製冷箱2和右支架3，左支架1上開有通風孔9，左支架1右側設有導熱腔7，導熱腔7頂部放置有濾波器8，製冷箱2頂部左側設有水泵5，水泵5上設有第二水管6，第二水管6頂端與導熱腔7連接，第二水管6底端與製冷箱2連接，製冷箱2頂部右側連接有第一水管4，第一水管4與導熱腔7連接，左支架1和右支架3頂部設有頂板11，頂板11上設有排風扇10，右支架3左側設有散熱裝置12，散熱裝置12包括有風機13、第一擺動架14、第一固定杆15、第二擺動架16、第一支杆17、渦輪18、第二固定杆19、連接杆20、電機21、第一軸承座22、第二支杆23、轉軸24、渦杆25和第二軸承座26，右支架3左側固定連接有第二固定杆19，第二固定杆19後側轉動式連接有第一擺動架14，第一擺動架14上轉式連接有第一固定杆15，第二固定杆19前側轉動式連接有連接杆20，連接杆20上轉動式設有渦輪18，渦輪18與第一固定杆15固定連接，連接杆20左側連接有第二擺動架16，第二擺動架16左側設有風機13，第二擺動架16前側設有第一支杆17，第一支杆17上設有第二軸承座26，連接杆20前側設有第二支杆23，第二支杆23右側設有電機21，第二支杆23上設有第一軸承座22，第一軸承座22和第二軸承座26之間連接有轉軸24，轉軸24右端與電機21連接，轉軸24上設有渦杆25，渦杆25與渦輪18嚙合。

還包括有置物濾網28，左支架1右側設有置物濾網28，置物濾網28位於導熱腔7正上方，且置物濾網28與導熱腔7接觸，濾波器8放置在置物濾網28上。

還包括有電熱絲29和殼體30，左支架1右側和右支架3左側設有殼體30，殼體30內設有電熱絲29。

還包括有毛擦31，轉軸24左側設有毛擦31。

第二擺動架16左端為弧形，第二擺動架16的右表面與連接杆20的左表面固定連接，第二擺動架16的厚度為2釐米，第二擺動架16的前表面與第一支杆17的後表面固定連接，第二擺動架16與第一支杆17所構成的角為90°。

左支架1的形態為長方體，左支架1的厚度為3釐米，左支架1上的通風孔9位於左支架1的上部，左支架1的下表面與底板27的上表面固定連接，左支架1與底板27所構成的角為90°。

第一支杆17和第二支杆23的長度和厚度一樣，第二支杆23的後表面與連接杆20的前表面固定連接，第一軸承座22內嵌在第二支杆23上，第二軸承座26內嵌在第一支杆17上，第二支杆23與電機21所構成的角度為90°。

第二固定杆19的厚度為4釐米，第二固定杆19的右表面與右支架3的左表面固定接觸，第二固定杆19長度較第一固定杆15的長度長，第二固定杆19與右支架3所構成的角度為60°，第二固定的下表面與連接杆20的上表面接觸。

工作原理：濾波器8在運行過程中，會產生大量的熱量，且濾波器8需要及時的散熱，才不會影響濾波器8的使用，當濾波器8需要散熱時，啟動風機13，風機13將濾波器8所散發出來的熱量從通風孔9吹出，從而為濾波器8散熱，同時啟動電機21順轉，帶動轉軸24順轉，帶動渦杆25順轉，帶動渦輪18順轉，帶動第一固定杆15順轉，帶動第一擺動架14前後擺動，從而帶動第二擺動架16前後擺動，進而風機13可以增大散熱範圍，同時啟動水泵5，水泵5將製冷箱2內的冷水泵5到導熱腔7內，從而導熱腔7為濾波器8導熱，進而降低濾波器8的溫度，導熱腔7內的水也因此變熱，導熱腔7內變熱的水通過第一水管4流回製冷箱2內，製冷箱2為熱水製冷，製冷後的水再被水泵5泵到導熱腔7內，製冷箱2和導熱腔7內的水循環流動，從而更好地為濾波器8散熱，啟動排風扇10，排風扇10將濾波器8所處地方的溼氣排出，當濾波器8無需散熱後，且風機13復位，關閉電機21、水泵5和排風扇10。

因為還包括有置物濾網28，左支架1右側設有置物濾網28，置物濾網28位於導熱腔7正上方，且置物濾網28與導熱腔7接觸，濾波器8放置在置物濾網28上，所以當導熱腔7對濾波器8進行散熱時，一開始濾波器8上的熱氣遇到溫度較低的導熱腔7會凝結成水珠，置物濾網28起到隔離作用，以防水珠對濾波器8造成一定的損壞。

因為還包括有電熱絲29和殼體30，左支架1右側和右支架3左側設有殼體30，殼體30內設有電熱絲29，所以當排風扇10將濾波器8所處地方的溼氣排出時，啟動電熱絲29加熱，從而對濾波器8所處地方的溼氣進行加熱，加熱後的溼氣利於被排出，當溼氣排完，關閉電熱絲29。

因為還包括有毛擦31，轉軸24左側設有毛擦31，所以當轉軸24轉動時，帶動毛擦31轉動，從而為濾波器8除去一定的灰塵。

因為第二擺動架16左端為弧形，第二擺動架16的右表面與連接杆20的左表面固定連接，第二擺動架16的厚度為2釐米，第二擺動架16的前表面與第一支杆17的後表面固定連接，第二擺動架16與第一支杆17所構成的角為90°，所以有利於風機13更好地為濾波器8散熱。

因為左支架1的形態為長方體，左支架1的厚度為3釐米，左支架1上的通風孔9位於左支架1的上部，左支架1的下表面與底板27的上表面固定連接，左支架1與底板27所構成的角為90°，所以左支架1的承重能力增強，安全性提高，利於延長左支架1的使用壽命。

因為第一支杆17和第二支杆23的長度和厚度一樣，第二支杆23的上表面與連接杆20的下表面固定連接，第一軸承座22內嵌在第二支杆23上，第二軸承座26內嵌在第一支杆17上，第二支杆23與電機21所構成的角度為90°，所以有利於第一支杆17和第二支杆23更好地固定第一軸承座22和第二軸承座26，利於轉軸24旋轉。因為第二固定杆19的厚度為4釐米，第二固定杆19的右表面與右支架3的左表面固定接觸，第二固定杆19長度較第一固定杆15的長度長，第二固定杆19與右支架3所構成的角度為60°，第二固定的下表面與連接杆20的上表面接觸，所以第二固定杆19的承重能力增強，安全性提高，利於延長第二固定杆19的使用壽命。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但並不能因此而理解為對本發明專利範圍的限制。應當指出的是，對於本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬於本發明的保護範圍。因此，本發明專利的保護範圍應以所附權利要求為準。
