一種具有定位功能的電子手錶系統及其使用方法與流程
2023-10-09 18:04:01 1
1.本發明涉及電子手錶技術領域，具體涉及一種具有定位功能的電子手錶系統及其使用方法。
背景技術：
2.電子手錶體積小、重量輕，方便隨時攜帶，但是目前的電子手錶只是顯示時間，功能較單一，不具有其它輔助功能。
3.電子手錶因其傑出的防水耐磨性能，不僅受到很多戶外工作者的喜愛，而且廣泛應用到實際生活中，譬如中小學生佩戴電子手錶比機械手錶較為舒適和輕質。
4.上述以及在現有技術中的電子手錶其在遺失時不便於使用者的尋找，同時手錶本身也不具有可被定位報警的屬性，在遺失時尋找比較困難。因此，亟需設計一種具有定位功能的電子手錶系統及其使用方法及方法來解決上述問題。
技術實現要素：
5.本發明的目的是提供一種具有定位功能的電子手錶及其使用方法，以解決現有技術中的上述不足之處。
6.為了實現上述目的，本發明提供如下技術方案：
7.一種具有定位功能的電子手錶系統，包括基站、智能終端、電子手錶和gps衛星；
8.所述電子手錶包括顯示模塊、報警模塊二、gps定位模塊和gsm數據通信模塊，所述gps定位模塊將gps定位信息傳輸至gps衛星，由gps衛星傳輸至基站進行信息處理，將處理後的信息發送到智能終端，在智能終端顯示gps衛星定位到的電子手錶的位置，通過智能終端接近電子手錶後控制電子手錶進行報警。
9.作為本發明優先的實施例，所述電子手錶還包括控制模塊和顯示模塊，所述控制模塊用於對顯示模塊進行控制，顯示模塊顯示電子手錶內置，電量信息、時間信息。
10.作為本發明優先的實施例，所述智能終端還包括資料庫，所述資料庫包括圖像處理模塊、視頻處理模塊、報警模塊一和遙感地圖模塊；所述基站將gps信息傳輸至智能終端，智能終端的資料庫通過圖像處理模塊、視頻處理模塊進行匹配gps定位模塊定位的位置以及附近信息，通過遙感地圖模塊顯示在智能終端。
11.作為本發明優先的實施例，所述智能終端為手機和pc客戶端；所述pc客戶端為平板電腦和電腦，所述手機和pc客戶端均包括有與電子手錶互聯的藍牙模塊，所述智能終端接收到基站的gps信號之後，通過接近電子手錶，使電子手錶的藍牙模塊和智能終端的藍牙模塊互聯，智能終端控制電子手錶的控制模塊控制報警模塊二進行報警。
12.作為本發明優先的實施例，所述gsm數據通訊模塊包括gprs晶片，所述智能終端通過gsm衛星發送信號，由gprs晶片接收後，通過電子手錶的控制模塊控制報警模塊二發聲。
13.作為本發明優先的實施例，所述報警模塊二報警的方式包括以下兩種：
14.其一，
15.所述報警模塊二包括揚聲器模塊和藍牙模塊，通過智能終端接近電子手錶後，報警模塊二中的藍牙模塊與智能終端內置的藍牙模塊連接進行報警：
16.其二，通過智能終端接近電子手錶之後，通過智能終端向衛星通訊模塊發射信號，將衛星信號，通過gsm數據通訊模塊傳輸至電子手錶，使智能終端與電子手錶建立通訊連接，由電子手錶通過報警模塊二進行發聲報警。
17.作為本發明優先的實施例，所述智能終端的報警模塊一智能終端與電子手錶的直線限定距離內時進行報警，所述報警的次數由如下公式計算：
[0018][0019]
其中n代表每分鐘報警的次數；
[0020]
q代表電子手錶的電量(0-100)；
[0021]
l代表距離，單位為米；
[0022]
t為時間，單位為min。
[0023]
作為本發明優先的實施例，所述gps定位模塊，包括gps晶片，所述gps晶片內置於電子手錶的內部，gps晶片包括gps天線接口和gps天線，所述gps天線與gps天線接口連接，所述電子手錶通過gps天線發射和接收定位位置並於gps衛星互感。
[0024]
一種具有定位功能的電子手錶的使用方法，包括權利要求1-8任意一項所述的電子手錶，包含以下步驟：
[0025]
s1，首先gps衛星，由gps衛星通過電子手錶的gps定位模塊採集的位置信息傳輸至基站進行信息處理，將處理後的信息發送到智能終端；
[0026]
s2，智能終端通過圖像處理模塊、視頻處理模塊、遙感地圖模塊進行匹配gps定位模塊定位的位置以及附近信息；
[0027]
s3，使用者攜帶智能終端至電子手錶的相對範圍內報警模塊一發聲，其一，報警模塊發聲，確認電子手錶確切在智能終端的遙感地圖顯示的位置附近；其二報警模塊一不發聲，報警模塊一的誤報狀態；
[0028]
s4，攜帶智能終端靠近電子手錶，選擇報警模塊二的報警方式，其一，藍牙互聯報警；其二gprs通訊報警。
[0029]
s5，根據報警模塊二的發聲找到電子手錶的具體位置。
[0030]
在上述技術方案中，本發明提供的一種具有定位功能的電子手錶系統及其使用方法，有益效果為：
[0031]
(1)本發明的設置的電子手錶與gps衛星，以及基站與智能終端的互感定位方式，使電子手錶的定位實時顯示在智能終端設備上，並通過採用報警的方式便於使用者對其尋找，以及監測電子手錶的位置，當電子手錶佩戴於學生以及兒童身上時，可便於家長的尋找，具有很好的定位效果，同時在遺失時可便於使用者進行找回。
附圖說明
[0032]
為了更清楚地說明本技術實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明中記載的一些實施例，對於本領域普通技術人員來講，還可以根據這些附圖獲得其他的附圖。
[0033]

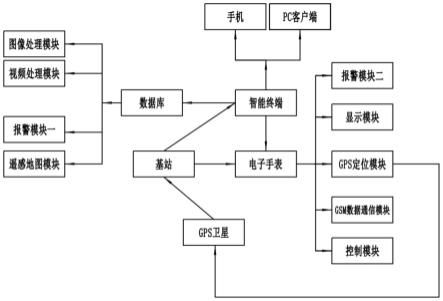

圖1為本技術一種實施例提供的系統框圖；
[0034]
圖2為本技術一種實施例提供的gprs流程圖；
[0035]
圖3為本技術一種實施例提供的gps流程圖。
具體實施方式
[0036]
下面結合附圖1-3和具體實施例對本發明做進一步詳細說明。下面所列舉的具體實施例為是示例性的而非限制性的，以下具體實施例中的術語「包括」和「具有」以及它們的常規變形表達方式，意圖在於覆蓋不排他的包含。例如包含了一系列步驟或單元的過程、方法、系統、產品或設備沒有限定於已列出的步驟或單元，而是可選地還包括沒有列出的步驟或單元，或可選地還包括對於這些過程、方法、產品或設備固有的其它步驟或單元。凡是依據本技術的技術實質對以下具體實施例所作的任何細微修改、等同替換和改進，均應包含在本技術技術方案的保護範圍之內。
[0037]
如附圖1-3所示的，本發明實施例提供的一種具有定位功能的電子手錶包括基站、智能終端、電子手錶和gps衛星；
[0038]
所述電子手錶包括顯示模塊、報警模塊二、gps定位模塊和gsm數據通信模塊，所述gps定位模塊將gps定位信息傳輸至gps衛星，由gps衛星傳輸至基站進行信息處理，將處理後的信息發送到智能終端，在智能終端顯示gps衛星定位到的電子手錶的位置，通過智能終端接近電子手錶後控制電子手錶進行報警。
[0039]
具體的本實施例中，通過電子手錶包括顯示模塊、報警模塊二、gps定位模塊和gsm數據通信模塊，所述gps定位模塊將gps定位信息傳輸至gps衛星，基於gps的定位方式是利用手機上的gps定位模塊接收gps衛星所發出的信號，利用這些信號進行導航定位；基站定位則是利用基站對手機的距離的測算距離來確定手機位置的。後者不需要手機具有gps定位能力，但是精度很大程度依賴於基站的分布及覆蓋範圍的大小，有時誤差會超過一公裡。前者定位精度較高由gps衛星傳輸至基站進行信息處理，將處理後的信息發送到智能終端，在智能終端顯示gps衛星定位到的電子手錶的位置，通過智能終端接近電子手錶後控制電子手錶進行報警，採用電子手錶與gps衛星，以及基站與智能終端，例如手機gps的定位方式間接獲取電子手錶的位置，以便使用者對手錶的定位，以及尋找。
[0040]
作為本發明優先的實施例，所述電子手錶還包括控制模塊和顯示模塊，所述控制模塊用於對顯示模塊進行控制，顯示模塊顯示電子手錶內置，電量信息、時間信息，顯示模塊可以為一個電子顯示屏，也可以為一個觸控面板，主要用於操作者對電子手錶的操作作用，現有技術不一一贅述。
[0041]
作為本發明優先的實施例，所述智能終端還包括資料庫，所述資料庫包括圖像處理模塊、視頻處理模塊、報警模塊一和遙感地圖模塊；所述基站將gps信息傳輸至智能終端，智能終端的資料庫通過圖像處理模塊、視頻處理模塊進行匹配gps定位模塊定位的位置以及附近信息，通過遙感地圖模塊顯示在智能終端。
[0042]
具體的本實施例中，定位信息傳輸至遙感地圖模塊，由圖像處理模塊轉換成數字信息送至智能終端，並通視頻處理模塊採集遙感地圖接收到的定位信息附近的詳細畫面，通過轉換成模擬信號輸出轉換成具體的坐標顯示在遙感地圖上，並顯示在智能終端；需要說明的是遙感地圖模塊，由圖像處理模塊轉換成數字信息送至智能終端，此為現有技術，並
在實際生活中有具體的應用，譬如以奧維互動地圖為例，集成了google地圖與衛星圖、bing衛星圖、百度地圖、搜狗地圖等多種知名地圖，用戶可在這些地圖間自由切換，了解更詳盡的信息，包括以下：
[0043]
可離線下載這幾種地圖以節約流量。
[0044]
詳細的信息查詢。
[0045]
全球語音導航。
[0046]
位置分享，告訴好友您的地圖上的位置；5、軌跡記錄與分享。
[0047]
地圖規劃，在地圖上畫點、畫線、畫多邊形、畫圓、畫標記等等，奧維地圖為您提供規劃設計常用的元素，讓您直接在地圖上做各種規劃設計。
[0048]
高程數據服務，讓您在看衛星圖時直觀了解海拔信息。
[0049]
真正的三維地圖，與谷歌地球類似，結合衛星圖與高程數據，再現全球真實地形。
[0050]
作為本發明優先的實施例，所述智能終端為手機和pc客戶端；所述pc客戶端為平板電腦和電腦，所述手機和pc客戶端均包括有與電子手錶互聯的藍牙模塊，所述智能終端接收到基站的gps信號之後，通過接近電子手錶，使電子手錶的藍牙模塊和智能終端的藍牙模塊互聯，智能終端控制電子手錶的控制模塊控制報警模塊二進行報警，所述的藍牙模塊，為現有技術，在本技術文件中的附圖中以及圖示中為詳細說明，其作用和功能，在本領域技術中均有運用，不一一贅述。
[0051]
具體的本實施例中，所述的手機和pc客戶端均為智能終端，其可以下載遙感地圖，並且具有gps和gsm定位的功能，以便操作者通過智能終端觀測到電子手錶的具體坐標，並且觀測到直線距離顯示在地圖上。
[0052]
作為本發明優先的實施例，所述gsm數據通訊模塊包括gprs晶片，所述智能終端通過gsm衛星發送信號，由gprs晶片接收後，通過電子手錶的控制模塊控制報警模塊二發聲。
[0053]
具體的本實施例中，所述gprs晶片包括5g信號接收模塊、5g信號發射模塊、5g信號處理模塊和gsm天線，所述gsm天線為無線天線集成與gprs的內部，所述gprs晶片的gsm天線由5g信號接收模塊接收到信號時，5g信號處理模塊將信息傳輸至電子手錶的控制模塊，電子手錶的控制模塊控制報警模塊二發聲。
[0054]
作為本發明優先的實施例，所述報警模塊二報警的方式包括以下兩種：
[0055]
其一，
[0056]
所述報警模塊二包括揚聲器模塊和藍牙模塊，通過智能終端接近電子手錶後，報警模塊二中的藍牙模塊與智能終端內置的藍牙模塊連接進行報警：
[0057]
其二，通過智能終端接近電子手錶之後，通過智能終端向衛星通訊模塊發射信號，將衛星信號，通過gsm數據通訊模塊傳輸至電子手錶，使智能終端與電子手錶建立通訊連接，由電子手錶通過報警模塊二進行發聲報警。
[0058]
作為本發明優先的實施例，所述智能終端的報警模塊一智能終端與電子手錶的直線限定距離內時進行報警，所述報警的次數由如下公式計算：
[0059][0060]
其中n代表每分鐘報警的次數；
[0061]
q代表電子手錶的電量(0-100)；
[0062]
l代表距離，單位為米，智能終端距離電子手錶的距離，在本技術文件中l距離為0-50米；
[0063]
t為時間，單位為min。
[0064]
具體的本實施例中，譬如以l距離為5米為例，q代表電子手錶的電量為80，t時間為1min，代入公式換算得n為75次/分，即得到當智能終端距離電子手錶5米時，智能終端的報警模塊一每分鐘發聲75次，已提醒人員距離電子手錶的位置很近；
[0065]
譬如以l距離為30米為例，q代表電子手錶的電量為80，t時間為1min，代入公式換算得n為50次/分，即得到當智能終端距離電子手錶5米時，智能終端的報警模塊一每分鐘發聲50次，已提醒人員距離電子手錶的位置較近。
[0066]
譬如以l距離為50米為例，q代表電子手錶的電量為80，t時間為1min，代入公式換算得n為30次/分，即得到當智能終端距離電子手錶5米時，智能終端的報警模塊一每分鐘發聲30次，已提醒人員靠近電子手錶。
[0067]
作為本發明優先的實施例，所述gps定位模塊，包括gps晶片，所述gps晶片內置於電子手錶的內部，gps晶片包括gps天線接口和gps天線，所述gps天線與gps天線接口連接，所述電子手錶通過gps天線發射和接收定位位置並於gps衛星互感。
[0068]
一種具有定位功能的電子手錶的使用方法，包括權利要求1-8任意一項所述的電子手錶，包含以下步驟：
[0069]
s1，首先gps衛星，由gps衛星通過電子手錶的gps定位模塊採集的位置信息傳輸至基站進行信息處理，將處理後的信息發送到智能終端；
[0070]
s2，智能終端通過圖像處理模塊、視頻處理模塊、遙感地圖模塊進行匹配gps定位模塊定位的位置以及附近信息；
[0071]
s3，使用者攜帶智能終端至電子手錶的相對範圍內報警模塊一發聲，其一，報警模塊發聲，確認電子手錶是否有電，確認電子手錶確切在智能終端的遙感地圖顯示的位置附近；其二報警模塊一不發聲，確認電子手錶是否有電，報警模塊一的誤報狀態；
[0072]
s4，攜帶智能終端靠近電子手錶，選擇報警模塊二的報警方式，其一，藍牙互聯報警；其二gprs通訊報警。
[0073]
s5，根據報警模塊二的發聲找到電子手錶的具體位置。
[0074]
實施例1
[0075]
首先gps衛星，由gps衛星通過電子手錶的gps定位模塊採集的位置信息傳輸至基站進行信息處理，將處理後的信息發送到智能終端，智能終端通過圖像處理模塊、視頻處理模塊、遙感地圖模塊進行匹配gps定位模塊定位的位置以及附近信息，使用者攜帶智能終端至電子手錶的相對範圍內報警模塊一發聲，報警模塊發聲，確認電子手錶是否有電，確認電子手錶確切在智能終端的遙感地圖顯示的位置附近，靠近電子手錶，報警模塊一報警次數增加，逐漸靠近電子手錶後，通過所述報警模塊二包括揚聲器模塊和藍牙模塊，通過智能終端接近電子手錶後，報警模塊二中的藍牙模塊與智能終端內置的藍牙模塊連接進行報警；
[0076]
實施例2
[0077]
首先gps衛星，由gps衛星通過電子手錶的gps定位模塊採集的位置信息傳輸至基站進行信息處理，將處理後的信息發送到智能終端，智能終端通過圖像處理模塊、視頻處理模塊、遙感地圖模塊進行匹配gps定位模塊定位的位置以及附近信息，使用者攜帶智能終端至電子手錶的相對範圍內報警模塊一發聲，報警模塊發聲，確認電子手錶是否有電，確認電子手錶確切在智能終端的遙感地圖顯示的位置附近，靠近電子手錶，報警模塊一報警次數增加，逐漸靠近電子手錶後，通過智能終端接近電子手錶之後，通過智能終端向衛星通訊模塊發射信號，將衛星信號，通過gsm數據通訊模塊傳輸至電子手錶，使智能終端與電子手錶建立通訊連接，由電子手錶通過報警模塊二進行發聲報警。
[0078]
實施例3
[0079]
首先gps衛星，由gps衛星通過電子手錶的gps定位模塊採集的位置信息傳輸至基站進行信息處理，將處理後的信息發送到智能終端，智能終端通過圖像處理模塊、視頻處理模塊、遙感地圖模塊進行匹配gps定位模塊定位的位置以及附近信息，使用者攜帶智能終端至電子手錶的相對範圍內報警模塊一發聲，報警模塊發聲，確認電子手錶是否有電，無電則說明報警模塊一誤報。
[0080]
實施例4
[0081]
首先gps衛星，由gps衛星通過電子手錶的gps定位模塊採集的位置信息傳輸至基站進行信息處理，將處理後的信息發送到智能終端，智能終端通過圖像處理模塊、視頻處理模塊、遙感地圖模塊進行匹配gps定位模塊定位的位置以及附近信息，使用者攜帶智能終端至電子手錶的相對範圍內報警模塊一發聲，報警模塊不發聲，確認電子手錶是否有電，有電則說明報警模塊一誤報。
[0082]
在本技術各實施例中的電子手錶的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以採用硬體的形式實現，也可以採用軟體功能單元的形式實現。
[0083]
上述功能單元可以軟體形式實現並作為獨立的產品銷售或使用時，可以存儲在一個計算機設備可獲取的存儲器中。故本技術的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的全部或者部分，可以以軟體產品的形式體現出來，該計算機軟體產品存儲在一個存儲器中，包括若干請求用以使得一臺計算機設備執本技術的各個實施例上述方法的部分或全部步驟。
[0084]
以上只通過說明的方式描述了本發明的某些示範性實施例，毋庸置疑，對於本領域的普通技術人員，在不偏離本發明的精神和範圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，上述附圖和描述在本質上是說明性的，不應理解為對本發明權利要求保護範圍的限制。
