適用於自動加料電熔窯爐的拱碹支撐裝置的製作方法

2023-05-21 23:07:06 1

本發明屬於電熔窯爐零部件技術領域，特別是涉及一種適用於自動加料電熔窯爐的拱碹支撐裝置。

背景技術：

硼矽酸鹽玻璃全電熔窯爐多採用截面為三角形、四角形、六角形或十二角形，其中六角形或十二角形應用更為普遍。六角形或十二角形窯爐中，部分以人工加料方式實現投料，這種方式在池牆上預留的投料口不需要很大，所以不影響池牆對上部拱碹的支撐要求。隨著人工成本的增加，逐漸以自動加料機代替人工加料，由於自動加料機需要在池牆上開較大投料口（最大可佔整個池牆長度的三分之一），所以池牆無法支撐拱碹結構，選擇以吊掛式平碹代替。但平碹下部是平面結構，不利於粉塵收集，而粉塵是可再利用的原料，同時粉塵溢散也是導致工作環境變差的主要因素，所以保證窯爐中粉塵不溢散是必須的。

技術實現要素：

為了解決上述現有技術存在的問題，本發明提供一種適用於自動加料電熔窯爐的拱碹支撐裝置。

本發明採用以下技術方案：

一種適用於自動加料電熔窯爐的拱碹支撐裝置，包括：

支撐橫梁，設置在窯爐鋼結構立柱上方；

託鐵，可拆卸連接在窯爐鋼結構立柱上，且位於支撐橫梁下方；

拐角託板，位於託鐵上端；

碹磚和碹腳磚，設置在拐角託板上；

垂直拉緊調節機構，兩端連接拐角託板與支撐橫梁；和

水平平衡機構，一端設置碹腳磚上，另一端設置在窯爐鋼結構立柱上的圈梁上。

上述適用於自動加料電熔窯爐的拱碹支撐裝置，垂直拉緊調節機構為絲槓絲母組件，絲槓軸線與拐角託板相互垂直，絲母設置在拐角託板上。

上述適用於自動加料電熔窯爐的拱碹支撐裝置，水平平衡機構為頂絲。

上述適用於自動加料電熔窯爐的拱碹支撐裝置，託鐵與窯爐鋼結構立柱通過螺栓連接。

本發明工作原理：

拱碹碹磚會產生二種力：水平方向的推力和垂直向下的壓力，這兩種力會作用在與碹磚接觸的碹腳磚上，而碹腳磚又會作用在拐角託板上，拐角託板上所受垂直方向的力以託鐵和垂直拉緊調節結構平衡，拐角託板所受水平方向的力以水平平衡機構平衡；同時烘爐過程中材料應力引起的垂直方向上的物理結構變化需要以垂直拉緊調節結構調節，水平方向上物理結構變化需要以水平平衡機構調節。

本發明的有益效果是：

本發明能夠在無池牆支撐的窯爐上實現拱碹結構；這種拱碹結構可以根據因溫度變化引起大應力要求在垂直方向或者水平自由調節；可以長期使用，利於粉塵收集。

附圖說明

圖1為本發明的主視結構示意圖；

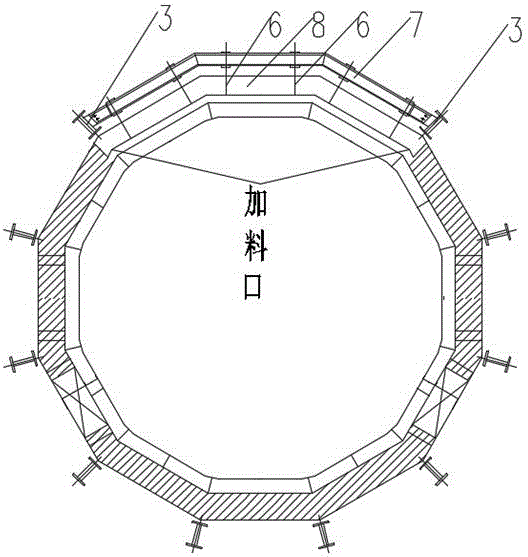

圖2為本發明的俯視結構示意圖；

圖中1支撐橫梁，2垂直拉緊調節機構，3窯爐鋼結構立柱，4碹磚，5碹腳磚，6頂絲，7圈梁，8拐角託板，9託鐵，10託鐵鎖緊螺栓。

具體實施方式

為使本發明的目的、技術方案及優點更加清楚明白，以下參照附圖並舉實施例，對本發明進一步詳細說明。

本實施例的適用於自動加料電熔窯爐的拱碹支撐裝置，包括支撐橫梁1、託鐵9、拐角託板8、碹磚4、碹腳磚5、垂直拉緊調節機構2和水平平衡機構；其中支撐橫梁1經工字鋼支撐設置在窯爐鋼結構立柱3上端。

加料口佔池牆總周長的三分之一，此部分無法砌築池牆，也即此部分上部支撐碹磚4的碹腳磚5無法依靠池牆支撐，設計拐角託板8用於支撐碹腳磚5，位於託鐵9上端；託鐵9通過螺栓10連連接在窯爐鋼結構立柱3下部，且位於支撐橫梁1下方以支撐拐角託板8；碹磚4和碹腳磚5相接觸，且碹腳磚5設置在拐角託板8上；垂直拉緊調節機構兩端連接拐角託板8與支撐橫梁1； 水平平衡機構一端設置碹腳磚5上，另一端設置在窯爐鋼結構立柱3上的圈梁7上。

垂直拉緊調節機構2為絲槓絲母組件，絲槓軸線與拐角託板8相互垂直，絲母設置在拐角託板上，垂直拉緊調節機構2與託鐵9共同平衡碹磚4和碹腳磚5對拐角託板8造成的垂直方向的力。

水平平衡機構為頂絲，可以平衡碹磚4和碹腳磚5對拐角託板8造成的水平方向的力。

烘爐過程中，由於材料特性，由碹磚4組成的大碹會產生垂直方向上或水平方向上物理尺寸的變化，則通過調節垂直拉緊調節機構2或者水平平衡機構適應這種變化。整套設計結構滿足了拱碹的穩定性和可調節性，為窯爐生產過程中分成收集提供了結構保證。

上述具體實施方式僅是本發明的具體個案，並非是對本發明作其它形式的限制，任何熟悉本專業的技術人員可能利用上述揭示的技術內容加以變更或改型為等同變化的等效實施方式。但是凡是未脫離本發明技術原理的前提下，依據本發明的技術實質對以上實施方式所作的任何簡單修改、等同變化與改型，皆應落入本發明的專利保護範圍。
