可轉位刀片鑽頭加工用輔助支撐裝置及操作方法與流程

2023-05-12 02:06:34 1

：
本發明涉及部件加工工裝技術領域，具體涉及一種可轉位刀片鑽頭加工用輔助支撐裝置及操作方法。


背景技術：

在零部件加工領域，加工長杆刀具難度加大，可轉位刀片鑽頭屬於細長杆刀具，剛性較差，並且刀具刃口距離夾持部分太遠，加工過程中易出現的振動和彎曲變形，嚴重影響刃口精度。目前現有技術沒有針對加工長度較長的可轉位刀片鑽頭的工裝設備。


技術實現要素：

本發明的目的是提供一種可轉位刀片鑽頭加工用輔助支撐裝置及操作方法，該結構及方法能夠有效提高可轉位刀片鑽頭排屑槽和刃口加工精度，避免了加工過程中出現的振動和彎曲變形，提高了產品質量。
4.上述的目的通過以下的技術方案實現：一種可轉位刀片鑽頭加工用輔助支撐裝置，其組成包括：可轉位刀片鑽頭，所述的可轉位刀片鑽頭上方通過頂尖孔與頂尖貼合，所述頂尖尾部的圓柱外表面安裝在銅套內，所述的頂尖尾部通過螺紋與螺釘a連接，所述的螺釘a上部穿過上架，所述的銅套內徑與所述的螺釘a外徑之間安裝有彈簧，所述的上架通過螺釘b與圓柱軸連接，所述的圓柱軸中部通過螺釘c與下支架連接，所述的下支架左側外圓弧上具有一組圓孔，所述的圓孔內安裝有鎖緊套，所述的鎖緊套內通過螺紋與調整螺釘連接。
5.所述的可轉位刀片鑽頭加工用輔助支撐裝置，所述的可轉位刀片鑽頭下方通過錐柄與工具機主軸連接，所述的圓柱軸底部通過螺釘d固定在底座上，所述的底座通過螺釘e固定在工具機卡盤上。
6.有益效果：1.本發明是一種可轉位刀片鑽頭加工用輔助支撐裝置及操作方法，該結構及方法通過增加中間的下支架及圓柱軸結構，可有效保證可轉位刀片鑽頭排屑槽和刃口加工精度，避免了加工過程中出現的振動和彎曲變形，提高了產品質量。
7.2.本發明通過在中間部位對可轉位刀片鑽頭輔助支撐，可提高可轉位刀片鑽頭產品加工效率，同時該結構採用的部件結構簡單、便於操作、可靠實用。
附圖說明：

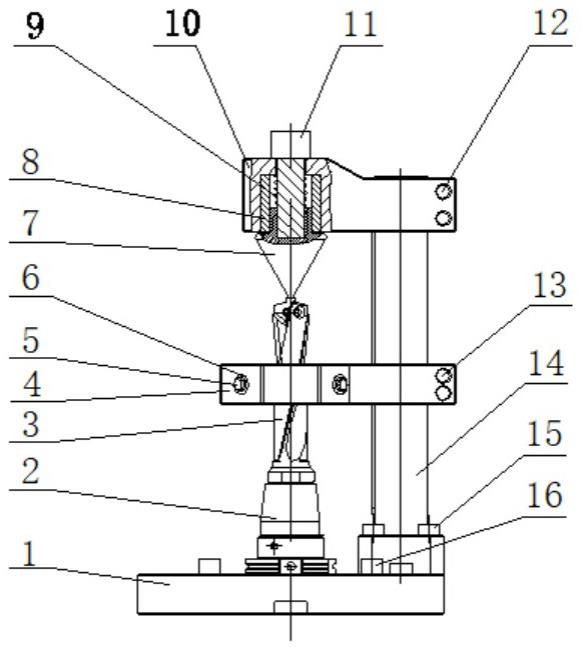

附圖1是本發明的結構示意圖。附圖2是附圖1的俯視圖。
9.圖中：1、底座，2、錐柄，3、可轉位刀片鑽頭，4、下支架，5、調整螺釘，6、鎖緊套，7、頂尖，8、銅套，9、彈簧，10、上支架，11、螺釘a，12、螺釘b，13、螺釘c，14、圓柱軸，15、螺釘d，16、螺釘e。
具體實施方式：
實施例1：一種可轉位刀片鑽頭加工用輔助支撐裝置，其組成包括：可轉位刀片鑽頭3，所述的可轉位刀片鑽頭上方通過頂尖孔與頂尖7貼合，所述頂尖尾部的圓柱外表面安裝在銅套8內，所述的頂尖尾部通過螺紋與螺釘a11連接，所述的螺釘a上部穿過上架10，所述的銅套內徑與所述的螺釘a外徑之間安裝有彈簧9，所述的上架通過螺釘b與圓柱軸14連接，所述的圓柱軸中部通過螺釘c13與下支架4連接，所述的下支架左側外圓弧上具有一組圓孔，所述的圓孔內安裝有鎖緊套6，所述的鎖緊套內通過螺紋與調整螺釘5連接。
11.實施例2：根據實施例1所述的可轉位刀片鑽頭加工用輔助支撐裝置，所述的可轉位刀片鑽頭下方通過錐柄2與工具機主軸連接，所述的圓柱軸底部通過螺釘d15固定在底座1上，所述的底座通過螺釘e16固定在工具機卡盤上。
12.所述的可轉位刀片鑽頭加工用輔助支撐裝置的操作方法，該方法包括如下步驟：首先是可轉位刀片鑽頭在加工外徑及排屑槽時，只需要通過頂尖定位，所述的頂尖尾部可以通過彈簧在軸套內進行軸向微調，徑向調整通過鬆開螺釘b使上架沿圓柱軸轉動，保證頂尖軸線與工具機主軸的軸線同軸；在加工可轉位刀片鑽頭端部刃口時，將下支架的右端通過螺釘c固定在圓柱軸上，所述的下支架左端的孔穿過可轉位刀片鑽頭，並通過一組調整螺釘頂在可轉位刀片鑽頭的外徑，將其固定，然後對可轉位刀片鑽頭的端部刃口進行加工。


技術特徵：
1.一種可轉位刀片鑽頭加工用輔助支撐裝置，其組成包括：可轉位刀片鑽頭，其特徵是：所述的可轉位刀片鑽頭上方通過頂尖孔與頂尖貼合，所述頂尖尾部的圓柱外表面安裝在銅套內，所述的頂尖尾部通過螺紋與螺釘a連接，所述的螺釘a上部穿過上架，所述的銅套內徑與所述的螺釘a外徑之間安裝有彈簧，所述的上架通過螺釘b與圓柱軸連接，所述的圓柱軸中部通過螺釘c與下支架連接，所述的下支架左側外圓弧上具有一組圓孔，所述的圓孔內安裝有鎖緊套，所述的鎖緊套內通過螺紋與調整螺釘連接。2.根據權利要求1所述的可轉位刀片鑽頭加工用輔助支撐裝置，其特徵是：所述的可轉位刀片鑽頭下方通過錐柄與工具機主軸連接，所述的圓柱軸底部通過螺釘d固定在底座上，所述的底座通過螺釘e固定在工具機卡盤上。3.根據權利要求1-2之一所述的可轉位刀片鑽頭加工用輔助支撐裝置的操作方法，其特徵是：該方法包括如下步驟：首先是可轉位刀片鑽頭在加工外徑及排屑槽時，只需要通過頂尖定位，所述的頂尖尾部可以通過彈簧在軸套內進行軸向微調，徑向調整通過鬆開螺釘b使上架沿圓柱軸轉動，保證頂尖軸線與工具機主軸的軸線同軸；在加工可轉位刀片鑽頭端部刃口時，將下支架的右端通過螺釘c固定在圓柱軸上，所述的下支架左端的孔穿過可轉位刀片鑽頭，並通過一組調整螺釘頂在可轉位刀片鑽頭的外徑，將其固定，然後對可轉位刀片鑽頭的端部刃口進行加工。

技術總結
可轉位刀片鑽頭加工用輔助支撐裝置的操作方法。現有技術加工可轉位刀片鑽頭，因結構屬於細長杆，剛性差，刀具刃口距夾持部分太遠，加工中易出現振動和彎曲，影響刃口精度。本發明組成包括：可轉位刀片鑽頭（3），可轉位刀片鑽頭上方通過頂尖孔與頂尖（7）貼合，頂尖尾部的圓柱外表面安裝在銅套（8）內，頂尖尾部通過螺紋與螺釘A（11）連接，螺釘A上部穿過上架（10），銅套內徑與螺釘A外徑之間安裝有彈簧（9），上架通過螺釘B與圓柱軸（14）連接，圓柱軸中部通過螺釘C（13）與下支架（4）連接，下支架左側外圓弧上具有一組圓孔，圓孔內安裝有鎖緊套（6），鎖緊套內通過螺紋與調整螺釘（5）連接。本發明用於可轉位刀片鑽頭加工用工裝。可轉位刀片鑽頭加工用工裝。可轉位刀片鑽頭加工用工裝。


技術研發人員：程顯敏 谷立雙 楊福來
受保護的技術使用者：通用技術集團哈爾濱量具刃具有限責任公司
技術研發日：2022.11.03
技術公布日：2023/3/28
