電機在使用前，還是在故障中，都應先測量下電機的好壞，才可以通電使用。

如何判斷一臺電機的好壞，主要有兩個參數，一是測量電機線圈阻值，二是測量線圈與外殼的絕緣電阻。三相電機與單相電機測量絕緣電阻方式一樣，但測量線圈阻值判斷方法不一樣。

工作中常用的三相異步電動機，是由三組線圈組成，線圈接法大多數是Y型接發或者是△接發。

三相電機原理圖

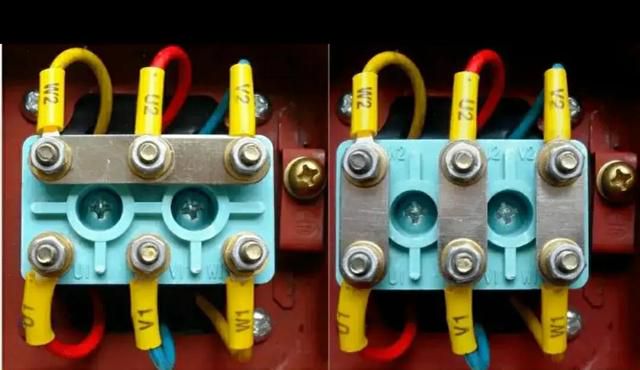

電機接線盒

判斷三相電機的的線圈是否好壞，是要測量三相繞組之間的阻值是否平衡即可。並不需要知道相應功率的電機實際每組線圈阻值具體是多少，也不需要拆下連接片測量三組線圈阻值來判斷三相線圈繞組阻值是否平衡，那樣比較麻煩。

不論是Y型接法的電機，還是△接法的電機，或者是雙速電機。都可以採用測量U1、V1、W1端子相互之間的電阻，同樣可以判斷電機三相阻值是否平衡。

測量電機線圈阻值通常使用萬用表，萬用表檔位選擇在電阻200Ω檔，用紅、黑表筆分別測量電機（U1、V1）,（V1,W1）,（U1,W1）之間的阻值。

萬用表

測量的阻值之間相互誤差為2%時，可以判斷電機阻值是正常的。當測量的阻值之間的誤差達到10%以上時可以判斷電機是壞的。

當測量阻值的誤差在2%-10%時，要考慮電機的線圈是不是原廠生產的，還是後期電機線圈燒壞過重新纏繞的線圈，更換線圈維修人員水平問題，纏繞的線圈阻值有誤差，當誤差不大時，也是可以正常使用的。當拿捏不準時，可以使用變頻器帶動電機，查看有無報警現象，來判斷電機的好壞。

當電機線圈阻值三相平衡時，也不能說電機就是好的，還要測量電機的絕緣電阻，一般電機絕緣電阻低於0.58MΩ時，說明電機絕緣不好，不宜使用。電機絕緣電阻高於0.58MΩ時，說明電機絕緣性好，可以正常使用。

用萬用表測量電機時，萬用表檔位在電阻MΩ檔。一隻表筆搭在U1、V1、W1任意端子上，另一隻表筆搭在電機外殼上，注意要搭在沒有油漆的地方，測量的的阻值大於0.58MΩ或者不通時，可以判斷電機絕緣正常。測量的阻值小於0.58MΩ時，絕緣不好，不宜使用。萬用表測電機的絕緣電阻不一定準確，當感覺每次測量電機絕緣電阻值都不一樣時，影響了你的判斷。可以使用兆歐表，萬用表測量的數據只具有參考價值，而兆歐表測量的數值準確性比較高，可以當成真實數據。

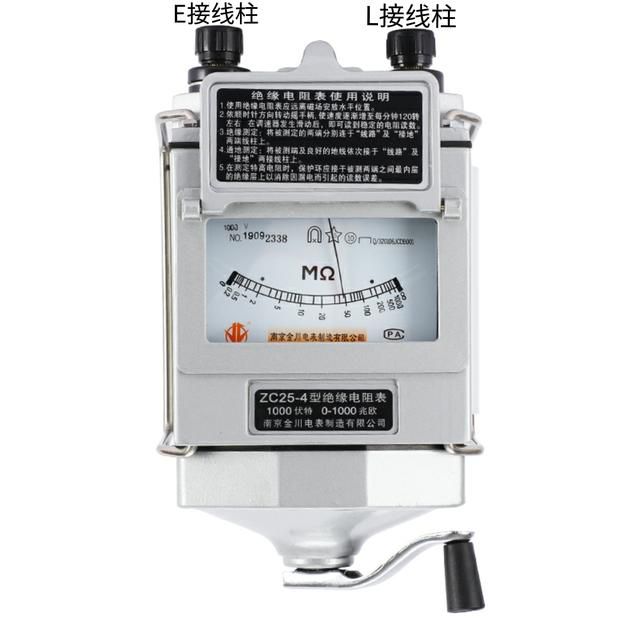

兆歐表

兆歐表的E、L接線柱，接入測線棒，兩個測線棒的測量方式與萬用表表筆測量電機方式相同，兆歐表沒有檔位調節，只要以每分鐘120轉搖動手搖杆即可。

單相電機通常只有兩組線圈，分別為主繞組、副繞組。副繞組啟動，主繞組運行。在電機內部，主繞組與副繞組為串聯關係，連接處引出一根線，單相電機一般引出三根線，可以用①②③三個線頭表示。

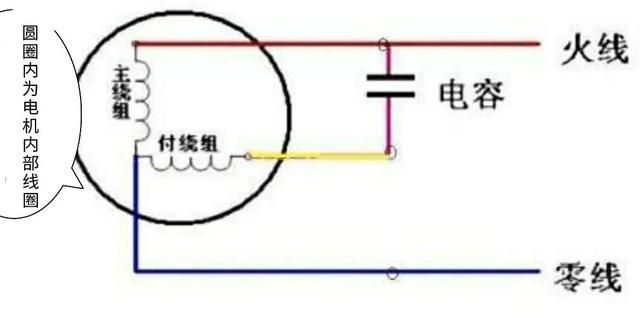

單相電機線圈與接線

使用萬用表的200歐姆檔，當電機功率較小時，可以提高萬用表歐姆檔位。

使用萬用表測量單相電機的①②③三個線頭，可以選擇兩兩相測，①②、②③、③①進行測量出三組阻值，測量出的阻值正常為1大2小。

當測量出2組小的阻值相加不等於最大的阻值時證明電機損壞，或者測量電阻無限大時，證明電機繞組斷路損壞，單相電機主繞組與副繞組是相互纏繞的，短路時是主繞組與副繞組短路在一起，一組繞組出現的短路現象很少。

2組小的阻值相加和為最大的阻值時，證明電機線圈繞組是正常的。

單相電機同樣要測量絕緣電阻，測量方式與三相電機一樣，請參考上面三相電機測量絕緣電阻的方法，絕緣電阻高於0.58MΩ證明電機絕緣電阻正常，絕緣電阻低於0.58MΩ證明電機絕緣不好不宜使用。

一般測量阻值最小的阻值為主繞組，第二大的阻值為副繞組，最大的阻值為主、副繞組串聯電阻。

單相電機接線為測量最大的阻值線頭與電容並聯，測量最小的阻值線頭接入單相電壓。

當測量單相電機阻值為1大2小，當兩個小的測量阻值一樣時，說明主、副繞組阻值一樣，當給主繞組通電時電機為正轉，當給副繞組通電時電機為反轉。當主、副繞組阻值一樣時，說明單相電機有正反轉的功能，可以用於正反轉。
