一種礦用雙向抑塵調節風門的製作方法

2023-05-13 17:38:06 1

本實用新型涉及礦井用風門，尤其涉及一種礦用雙向抑塵調節風門。

背景技術：

目前，在地下開採礦山中，礦井內生產中段的需風量隨著作業面的轉移而不斷變化，通常在迴風側設置調節風門進行調節，通過百葉窗調節風量，達到合理分配風量的效果，但是煤礦井下存在支巷粉塵向主巷擴散的情況,會對主巷道的設施造成汙染，致使工作人員的工作環境惡劣，危害工作人員健康。

技術實現要素：

本實用新型目的在於，克服現有技術的不足之處，提供一種結構簡單、使用方便、抑塵效果好的礦用雙向抑塵調節風門。

本實用新型所述的一種礦用雙向抑塵調節風門，包括有門體，其特徵在於，在門體設置有兩個安裝方向相反的通風過濾機構，所述通風過濾機構包括有框體風道，在門體上設置有兩端通透的安裝孔，所述框體風道安裝在安裝孔內，所述框體風道一端設置有百葉窗，另一端埠設置有單向進風口，在單向進風口和百葉窗之間設置有濾網，在單向進風口和濾網之間，框體風道下邊，設置有集塵口，在集塵口下方的門體外壁開設有集塵槽，所述集塵槽上端與集塵口連通，在集塵槽頂部設置有從外向內，從上至下延伸的導塵板，所述導塵板可將粉塵引導至集塵槽內，在集塵槽槽口設置有可用來封堵槽口的封堵件。當風從單向進風口進入時，濾網會把粉塵擋住，風從濾網通過，被擋住的粉塵一部分直接從濾網上通過集塵口掉落至集塵槽，另一部分附著在濾網的粉塵在有逆向風的時候會被吹落，落至導塵板同樣會被引導至集塵槽內，在集塵槽粉塵較多的時候，可取下封堵件，對集塵槽進行清理。

本實用新型的有益效果：本實用新型所述的一種礦用雙向抑塵調節風門，結構簡單，操作使用方便，穩定性好，可靠性高，在調節風量的基礎上可以有效地抑制粉塵，減少了粉塵汙染，為工作人員營造了良好的工作環境。

附圖說明

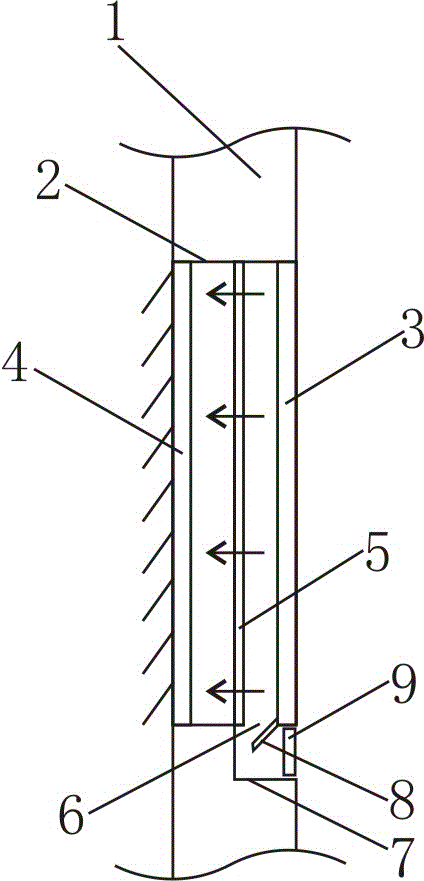

附圖1是本實用新型所述的一種礦用雙向抑塵調節風門的結構示意圖。附圖2是本實用新型所述的一種礦用雙向抑塵調節風門的框架風道剖面結構示意圖。附圖3是本實用新型所述的一種礦用雙向抑塵調節風門的框架風道設有集塵口一端的立體結構示意圖。附圖4是本實用新型所述的一種礦用雙向抑塵調節風門的背面結構示意圖。

1－門體 2－框體風道 3－單向進風口 4－百葉窗 5－濾網 6－集塵口 7－集塵槽 8－導塵板 9－封堵件。

具體實施方式

現參照附圖1、附圖2、附圖3和附圖4，結合實施例說明如下：本實用新型所述的一種礦用雙向抑塵調節風門，包括有門體1，其特徵在於，在門體1設置有兩個安裝方向相反的通風過濾機構，所述通風過濾機構包括有框體風道2，在門體1上設置有兩端通透的安裝孔，所述框體風道2安裝在安裝孔內，所述框體風道2一端設置有百葉窗4，另一端埠設置有單向進風口3，在單向進風口3和百葉窗4之間設置有濾網5，在單向進風口3和濾網5之間，框體風道2下邊，設置有集塵口6，在集塵口6下方的門體1外壁開設有集塵槽7，所述集塵槽7上端與集塵口6連通，在集塵槽7頂部設置有從外向內，從上至下延伸的導塵板8，所述導塵板8最佳方案為斜向下傾斜45度，可將粉塵引導至集塵槽7內，在集塵槽7槽口設置有可用來封堵槽口的封堵件9。當風從單向進風口3進入時，濾網5會把粉塵擋住，風從濾網5通過，被擋住的粉塵一部分直接從濾網5上通過集塵口6掉落至集塵槽7，另一部分附著在濾網5的粉塵在有逆向風的時候會被吹落，落至導塵板8同樣會被引導至集塵槽7內，在集塵槽7粉塵較多的時候，可取下封堵件9，對集塵槽7進行清理。本實用新型的有益效果：本實用新型所述的一種礦用雙向抑塵調節風門，結構簡單，操作使用方便，穩定性好，可靠性高，在調節風量的基礎上可以有效地抑制粉塵，減少了粉塵汙染，為工作人員營造了良好的工作環境。
